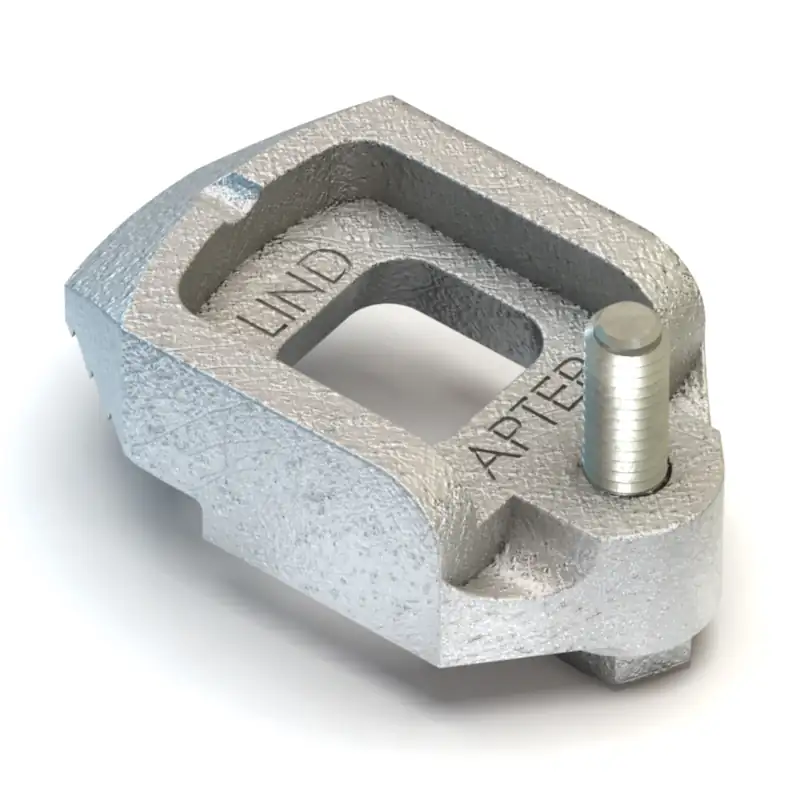

Trägerklemme Typ D2 10
| Schraube | M10 |
| Nockenhöhe | 5-10 mm bzw. 10-20 |
| Werkstoff | galvanisch verzinkt |
| Anziehdrehmoment | 20 Nm |
| Gewicht ca. | 0.049 kg |
| Artikel-Nr.: | LIND-820070100100000 |
Qualitätsmerkmale
- Klemme mit Stellschraube für stufenlosen Klemmbereich
- Hohe Sicherheit durch Verdrehsicherung am Trägerflansch
- Montageerleichterung durch Schraubenkopfaufnahme
- Für parallele und bis 5° geneigte Flansche
- Material: Temperguss
- Oberflächen: Galv. verzinkt (feuerverzinkt auf Anfrage)
Zwischenverkauf vorbehalten!
| Bild | Typ | Schraube | Nockenhöhe | Werkstoff | Artikel-Nr. | Preis (zzgl. ges. MwSt.) | |
|---|---|---|---|---|---|---|---|
| Trägerklemme Typ D2 10 | M10 | 5-10 mm bzw. 10-20 | galvanisch verzinkt | LIND-820070100100000 | 9,19 € | |
| Trägerklemme Typ D2 12 | M12 | 5-10 bzw. 10-22 mm | galvanisch verzinkt | LIND-820070100120000 | 9,42 € | |
| Trägerklemme Typ D2 16 | M16 | 6,5-13 bzw. 13-20 mm | galvanisch verzinkt | LIND-820070100160000 | 13,28 € | |
| Trägerklemme Typ D2 20 | M20 | 8.5-17 bzw. 17-24 mm | galvanisch verzinkt | LIND-820070100200000 | 18,15 € |
Beschreibung: Lindapter Trägerklemme Typ D2 10
Technische Daten
| Artikel-Nr. | D210 | ||
| Schraube 8.8 | Z | M10 | |
| Klemmbereich - Schraube von oben | V1 | 5 - 10 | mm |
| Klemmbereich - Schraube von unten | V2 | 10 - 20 | mm |
| Abmessung | Y | 20 | mm |
| Abmessung | X | 20 | mm |
| Abmessung | S | M6 | mm |
| Abmessung | T | 5 | mm |
| Abmessung | Breite | 26 | mm |
| Anziehmoment | 20 | Nm | |
| Zul. Belastung Zug / 1 Schraube | 1.5 | kN | |
| Zul. Belastung Schub / 2 Schrauben | - | kN | |
V2 = Stellschraube (S) von unten eindrehen.
Die Trägerklemme Typ D2 ist äußerst flexibel und lässt sich an verschiedene Klemmbereiche anpassen. Durch das Drehen der Stellschraube kann die Nase der Klemme so positioniert werden, dass sie auf dem Flansch aufliegt oder leicht mit der Spitze hochkommt. Die Stellschraube übernimmt somit die Aufgabe der Nocke und kann Klemmbereiche von bis zu 24 mm überbrücken. Sie bringt die Klemme in die richtige Position und sorgt für ein korrektes Anliegen der Nase auf dem Flansch.
Ein Sockel unterhalb der Nase hilft beim Ausrichten der Klemme und dient als Verdrehsicherung während der Montage.
Die Lindapter Trägerklemme D2 verfügt über eine Senkung, in deren Mulde der Schraubenkopf verdrehsicher aufgenommen wird. Dies vereinfacht die Montage erheblich, da nur die Klemme in Position gehalten werden muss, während die Mutter von der anderen Seite gegengeschraubt und gekontert wird. Falls eine Senkung nicht erwünscht ist, kann die Vertiefung mit dem Einlegeteil Typ W ausgeglichen werden.

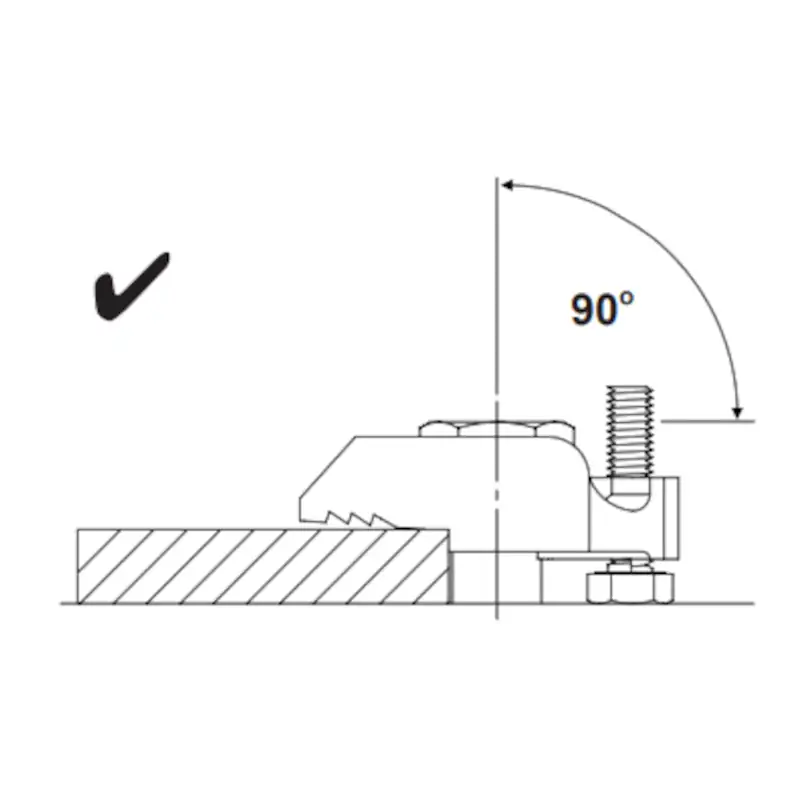

Montage auf parallelem Flansch
|

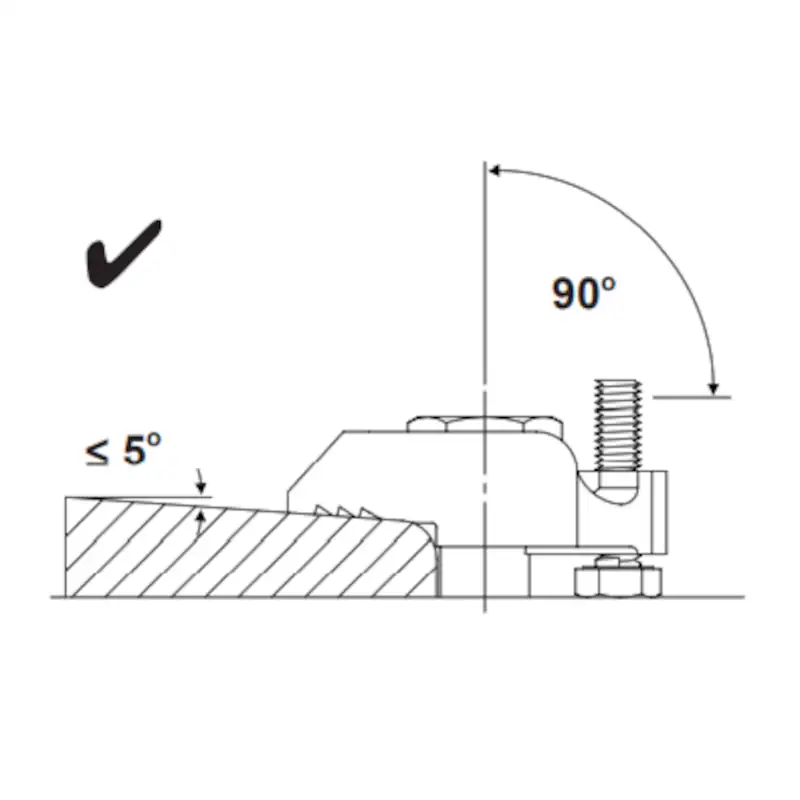

Montage auf geneigtem Flansch
|
Abmessungen
Trägerklemme Typ D2 M10
