Die Zylinderschrauben mit Innensechskant nach ISO 4762 sind sowohl mit durchgehendem Vollgewinde als auch mit Teilgewinde erhältlich. In Deutschland sind sie noch heute unter der alten DIN 912 geläufig. Innensechskantschrauben gemäß ISO 4762 sind, neben Sechskantschrauben und Gewindestiften, die am häufigsten verwendeten Maschinenschrauben. Es gibt sie mit gerändelten oder glatten Schraubenköpfen. Sie haben ein metrisches Regelgewinde.
Schraubengrößen:

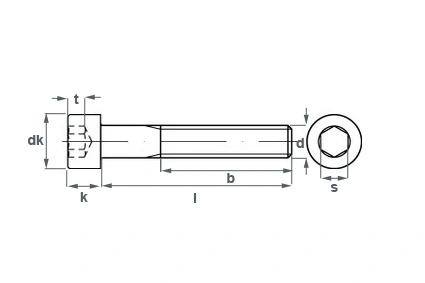

Schraubendurchmesser d (mm) | Inbus s (mm) | Innensechskant tiefe t max. (mm) | Gewindelänge b max. (mm) | Kopfdicke k max. (mm) | Kopfdurchmesser dk max. (mm) |
M 1,4 | 1,3 | - | - | 1,4 | 2,6 |
M 1,6 | 1,5 | - | - | 1,6 | 3 |
M 2 | 1,5 | - | - | 2 | 3,8 |
M 2,5 | 2 | - | - | 2,5 | 4,5 |
M 3 | 2,5 | - | 18 | 3 | 5,68 |
M 4 | 3 | - | 20 | 4 | 7,22 |
M 5 | 4 | - | 22 | 5 | 8,72 |
M 6 | 5 | - | 24 | 6 | 10,22 |
M 8 | 6 | - | 28 | 8 | 13,27 |
M 10 | 8 | - | 32 | 10 | 16,27 |
M 12 | 10 | - | 36 | 12 | 18,27 |
M 14 | 12 | - | 40 | 14 | 21,33 |
M 16 | 14 | - | 44 | 16 | 24,33 |
M 18 | 14 | - | 48 | 18 | 27,33 |
M 20 | 17 | - | 52 | 20 | 30,33 |
M 22 | 17 | - | - | 22 | 33 |
M 24 | 19 | - | 60 | 24 | 36 |
M 27 | 19 | - | - | 27 | 40 |
M 30 | 22 | - | - | 30 | 45 |
M 33 | 24 | - | - | 33 | 50 |
M 36 | 27 | - | - | 36 | 54 |
M 39 | 27 | - | - | 39 | 58 |
M 42 | 32 | - | - | 42 | 63 |
M 45 | 36 | - | - | 45 | 68 |
M 52 | 36 | - | - | 52 | 78 |
M 56 | 41 | - | - | 56 | 84 |
M 64 | 46 | - | - | 64 | 96 |
M 72 | 55 | - | - | 72 | 108 |
