Trägerklemme Typ A 10 kurz Ansicht 2
Abbildung kann abweichen vom Original

Lindapter

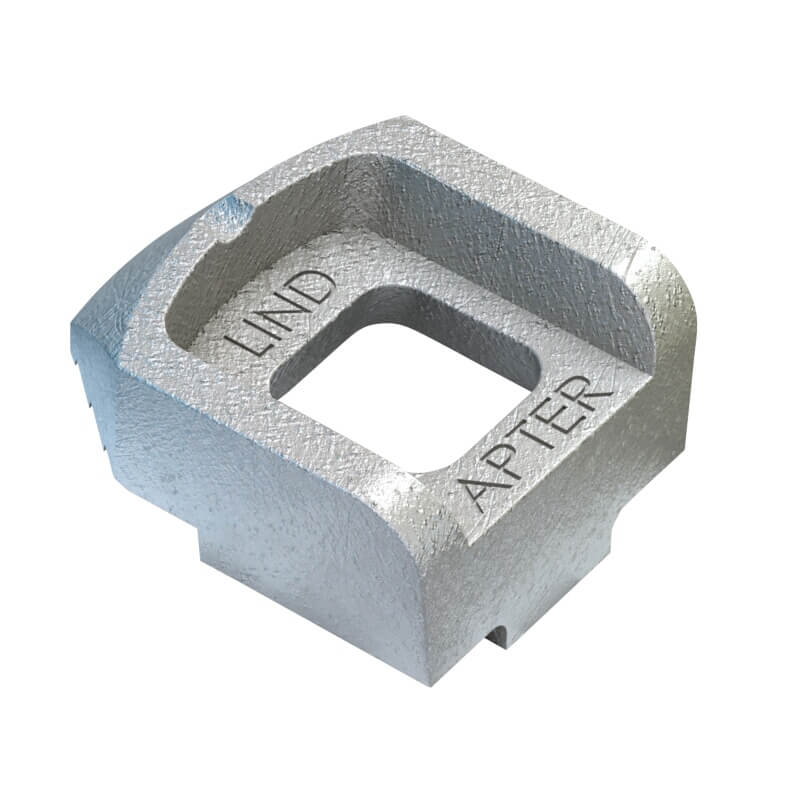

Trägerklemme Typ A 10 kurz

SchraubeM10
Nockenhöhe4.0 mm
Werkstoffgalvanisch verzinkt
Anziehdrehmoment20 Nm
Gewicht ca.0.03 kg
Artikel-Nr.: LIND-820010140100000


Qualitätsmerkmale

  • Internationale Zulassungen
  • Hohe Sicherheit durch Verdrehsicherungen am Trägerflansch
  • Montageerleichterung durch Schraubenkopfaufnahme
  • Flanschneigungen bis zu 8º möglich
  • Kein Bohren oder Schweißen

2,87 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Anzahl

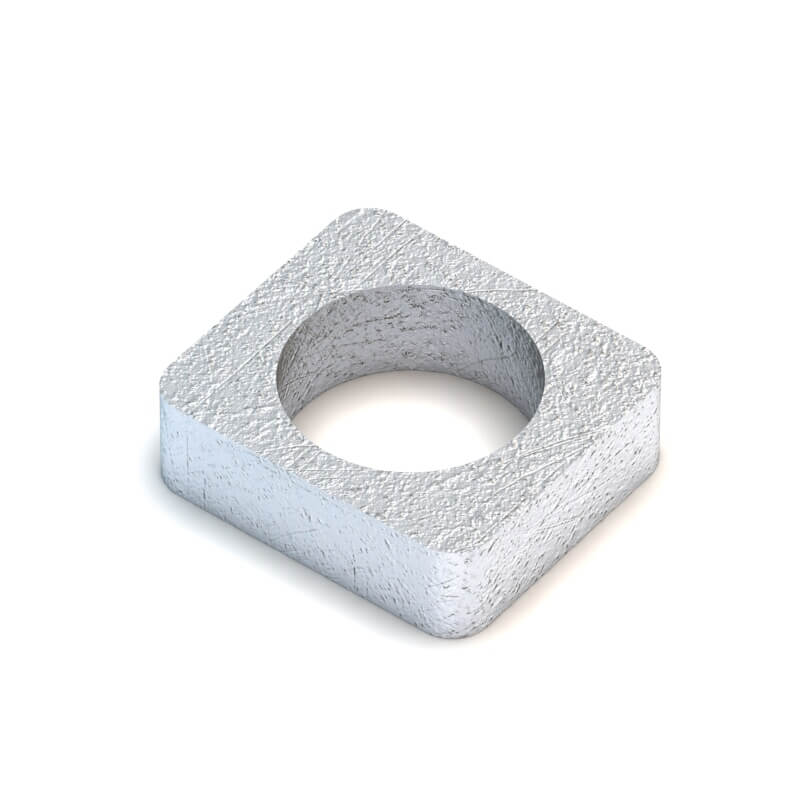

Einlegeteil Typ W10
Einlegeteil Typ W10
zum Ausfüllen der Vertiefung von Typ A
3,08 €
Bild Typ SchraubeNockenhöheWerkstoffArtikel-Nr. Preis (zzgl. ges. MwSt.)
Lindapter Trägerklemme Typ A 10 kurzTrägerklemme Typ A 10 kurzM10 4.0 mm galvanisch verzinkt LIND-8200101401000002,87 €
Lindapter Trägerklemme Typ A 10 SHDG kurzTrägerklemme Typ A 10 SHDG kurzM10 4.0 mm feuerverzinkt LIND-8200102401000003,45 €
Lindapter Trägerklemme Typ A 12 kurzTrägerklemme Typ A 12 kurzM12 4.5 mm galvanisch verzinkt LIND-8200101401200004,00 €
Lindapter Trägerklemme Typ A 12 SWHDG kurzTrägerklemme Typ A 12 SWHDG kurzM12 4.5 mm feuerverzinkt LIND-8200102401200004,79 €
Lindapter Trägerklemme Typ A 16 kurzTrägerklemme Typ A 16 kurzM16 5.5 mm galvanisch verzinkt LIND-8200101401600005,54 €
Lindapter Trägerklemme Typ A 16 SWHDG kurzTrägerklemme Typ A 16 SWHDG kurzM16 5.5 mm feuerverzinkt LIND-8200102401600006,63 €
Lindapter Trägerklemme Typ A 20 kurzTrägerklemme Typ A 20 kurzM20 7 mm galvanisch verzinkt LIND-8200101402000006,81 €
Lindapter Trägerklemme Typ A 20 SWHDG kurzTrägerklemme Typ A 20 SWHDG kurzM20 7.0 mm feuerverzinkt LIND-8200102402000009,32 €
Lindapter Trägerklemme Typ A 24 kurzTrägerklemme Typ A 24 kurzM24 9.0 mm galvanisch verzinkt LIND-8200101402400008,14 €
Lindapter Trägerklemme Typ A 24 SWHDG kurzTrägerklemme Typ A 24 SWHDG kurzM24 9.0 mm feuerverzinkt LIND-82001024024000025,35 €
Lindapter Trägerklemme Typ A 08 mittelTrägerklemme Typ A 08 mittelM 8 4.0 mm galvanisch verzinkt LIND-8200101600800001,45 €
Lindapter Trägerklemme Typ A 10 MHDG mittelTrägerklemme Typ A 10 MHDG
mittel
M10 5.0 mm feuerverzinkt LIND-8200102601000003,45 €
Lindapter Trägerklemme Typ A 10 mittelTrägerklemme Typ A 10 mittelM10 5.0 mm galvanisch verzinkt LIND-8200101601000002,87 €
Lindapter Trägerklemme Typ A 12 MWHDG mittelTrägerklemme Typ A 12 MWHDG
mittel
M12 6.0 mm feuerverzinkt LIND-8200102601200004,79 €
Lindapter Trägerklemme Typ A 12 mittelTrägerklemme Typ A 12 mittelM12 6.0 mm galvanisch verzinkt LIND-8200101601200004,00 €
Lindapter Trägerklemme Typ A 16 MWHDG mittelTrägerklemme Typ A 16 MWHDG
mittel
M16 8.0 mm feuerverzinkt LIND-8200102601600006,63 €
Lindapter Trägerklemme Typ A 16 mittelTrägerklemme Typ A 16 mittelM16 8.0 mm galvanisch verzinkt LIND-8200101601600005,54 €
Lindapter Trägerklemme Typ A 20 MWHDG mittelTrägerklemme Typ A 20 MWHDG
mittel
M20 10 mm feuerverzinkt LIND-8200102602000009,32 €
Lindapter Trägerklemme Typ A 20 mittelTrägerklemme Typ A 20 mittelM20 10 mm galvanisch verzinkt LIND-8200101602000007,76 €
Lindapter Trägerklemme Typ A 24 MWHDG mittelTrägerklemme Typ A 24 MWHDG
mittel
M24 12 mm feuerverzinkt LIND-82001026024000025,35 €
Lindapter Trägerklemme Typ A 24 mittelTrägerklemme Typ A 24 mittelM24 12 mm galvanisch verzinkt LIND-82001016024000021,12 €
Lindapter Trägerklemme Typ A 10 LHDG langTrägerklemme Typ A 10 LHDG langM10 7.0 mm feuerverzinkt LIND-8200102501000003,45 €
Lindapter Trägerklemme Typ A 10 langTrägerklemme Typ A 10 langM10 7.0 mm galvanisch verzinkt LIND-8200101501000002,87 €
Lindapter Trägerklemme Typ A 12 LWHDG langTrägerklemme Typ A 12 LWHDG langM12 9.5 mm feuerverzinkt LIND-8200102501200004,79 €
Lindapter Trägerklemme Typ A 12 langTrägerklemme Typ A 12 langM12 9.5 mm galvanisch verzinkt LIND-8200101501200004,00 €
Lindapter Trägerklemme Typ A 16 LWHDG langTrägerklemme Typ A 16 LWHDG langM16 11 mm feuerverzinkt LIND-8200102501600006,63 €
Lindapter Trägerklemme Typ A 16 langTrägerklemme Typ A 16 langM16 11 mm galvanisch verzinkt LIND-8200101501600005,54 €
Lindapter Trägerklemme Typ A 20 LWHDG langTrägerklemme Typ A 20 LWHDG langM20 12.5 mm feuerverzinkt LIND-8200102502000009,32 €
Lindapter Trägerklemme Typ A 20 langTrägerklemme Typ A 20 langM20 12.5 mm galvanisch verzinkt LIND-8200101502000007,76 €
Lindapter Trägerklemme Typ A 24 LWHDG langTrägerklemme Typ A 24 LWHDG langM24 16 mm feuerverzinkt LIND-82001025024000025,35 €
Lindapter Trägerklemme Typ A 24 langTrägerklemme Typ A 24 langM24 16 mm galvanisch verzinkt LIND-82001015024000021,12 €
Weitere Modelle mit: Schraube M10
Weitere Modelle mit:Schraube M10
Dazu passende Produkte
Dazu passende Produkte:

Beschreibung: Lindapter Trägerklemme Typ A 10 kurz

Technische Daten

Artikel-Nr.A10
Schraube 8.8ZM10
Zulässige Belastung Zug / 1 Schraube1.5kN
Zulässige Belastung Schub / 2 Schrauben-kN
Anziehmoment20Nm
AbmessungenY20mm
AbmessungenX11mm
Nockenhöhe kurzV4mm
AbmessungenT5mm
Breite26mm

Der Lindapter Typ A entspricht äußerlich dem Typ B, verfügt aber über eine Senkung für den Schraubenkopf. Die Senkung umschließt den Schraubenkopf verdrehsicher und kontert ihn während der Montage. Ist dies nicht erwünscht, lässt sich das Einlegeteil Typ W unter den Schraubenkopf legen.

Der Lindapter Typ A wird nach der erforderlichen Zugbelastung ausgewählt. In einer Kreuzverbindung bietet sich als Gegenstück zum Typ A beispielsweise der Lindapter Typ B an. Bei diesem Typ liegt der Schraubenkopf oder die Mutter auf dem Lindapter auf und kann zum Festziehen gedreht werden.

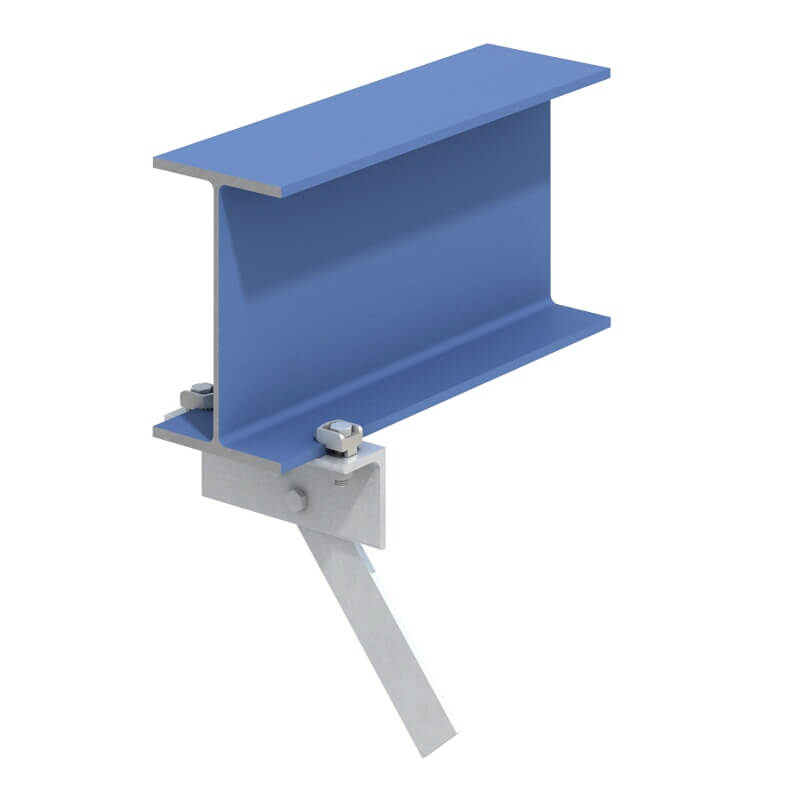

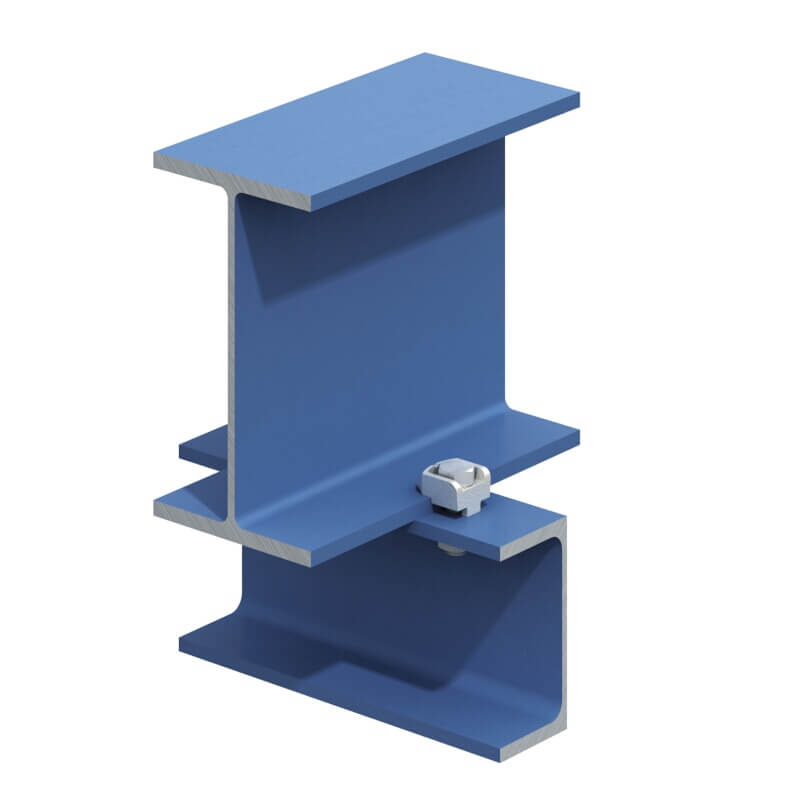

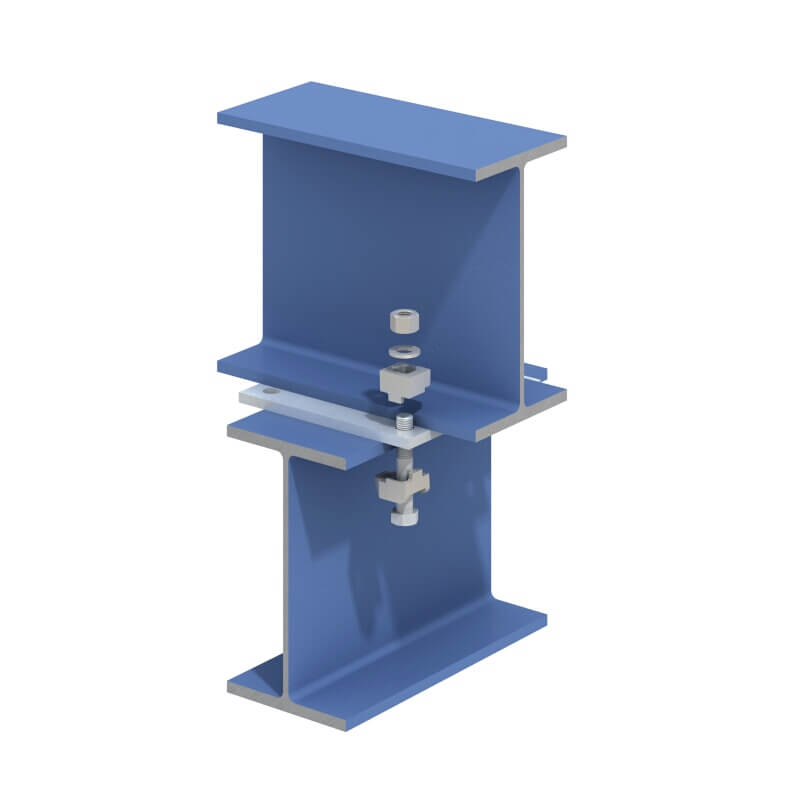

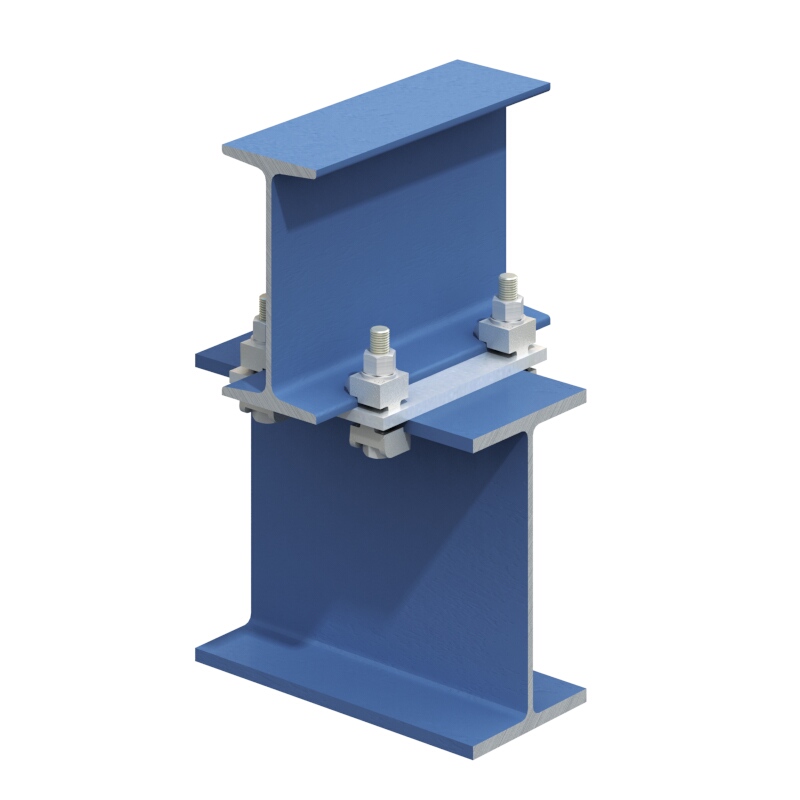

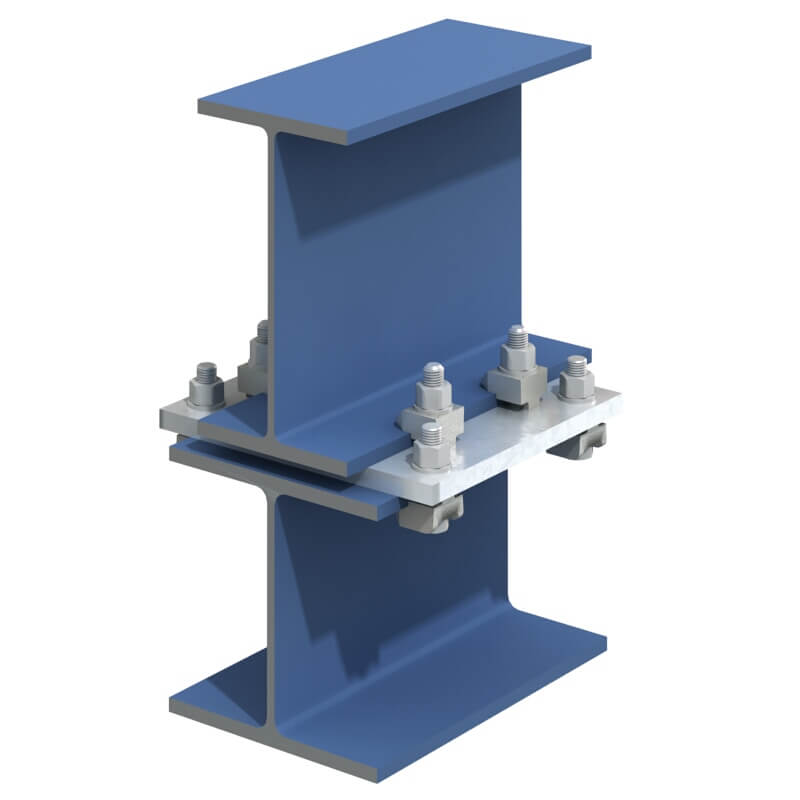

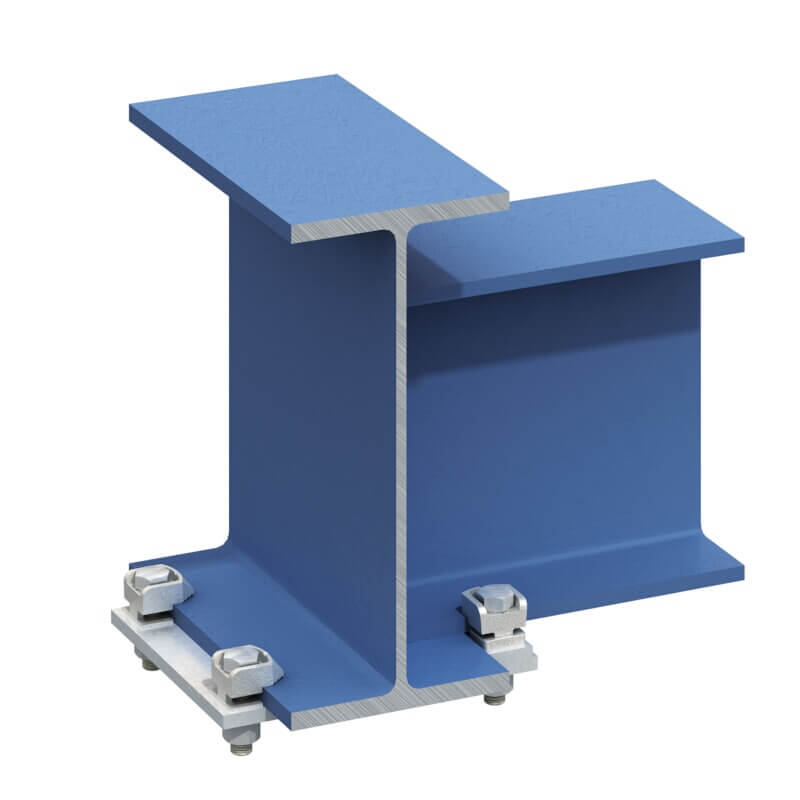

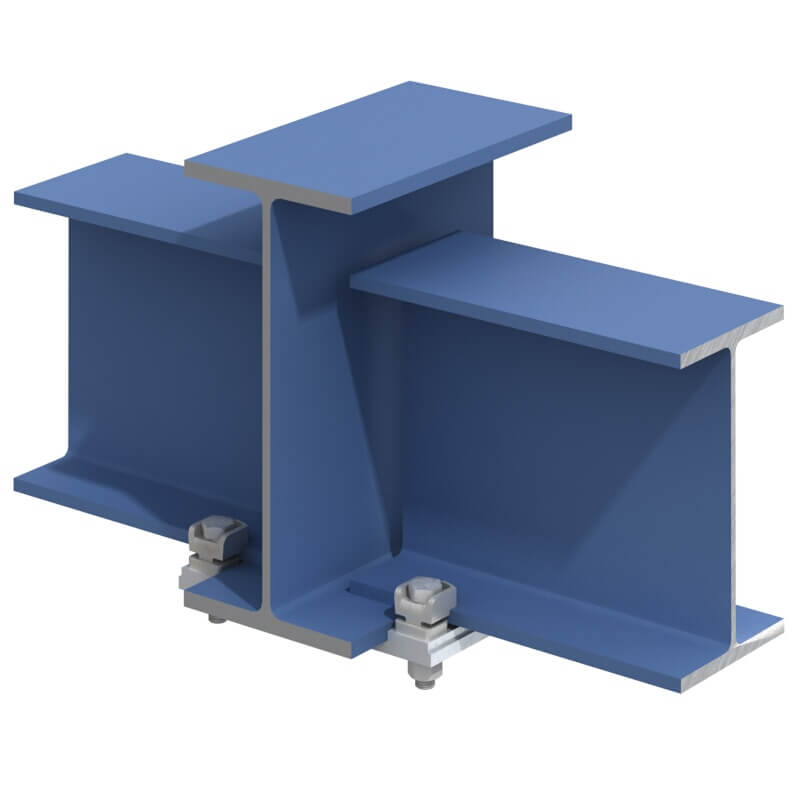

Die Kreuzverbindung

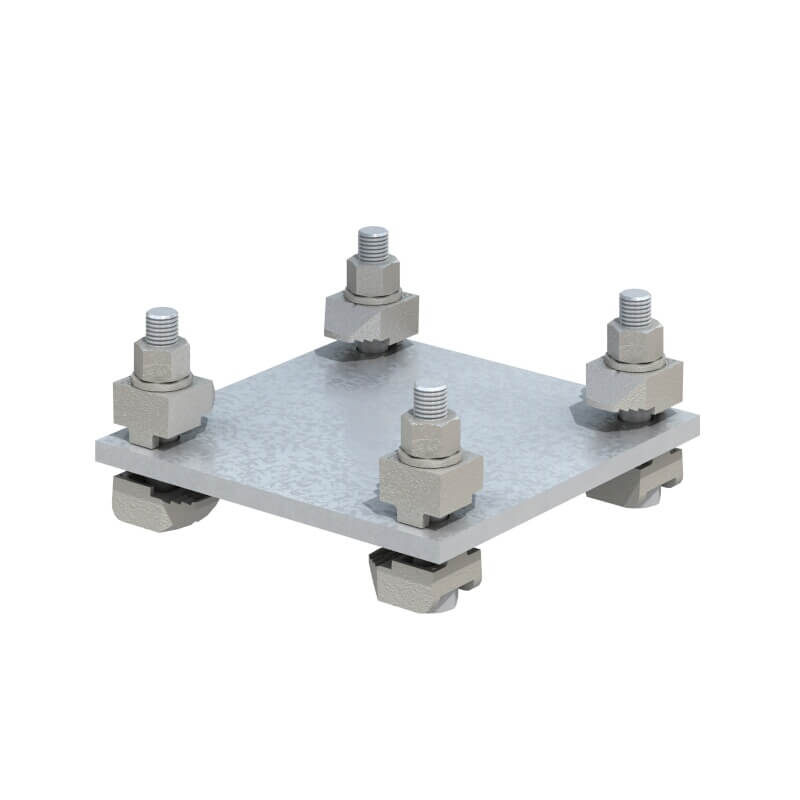

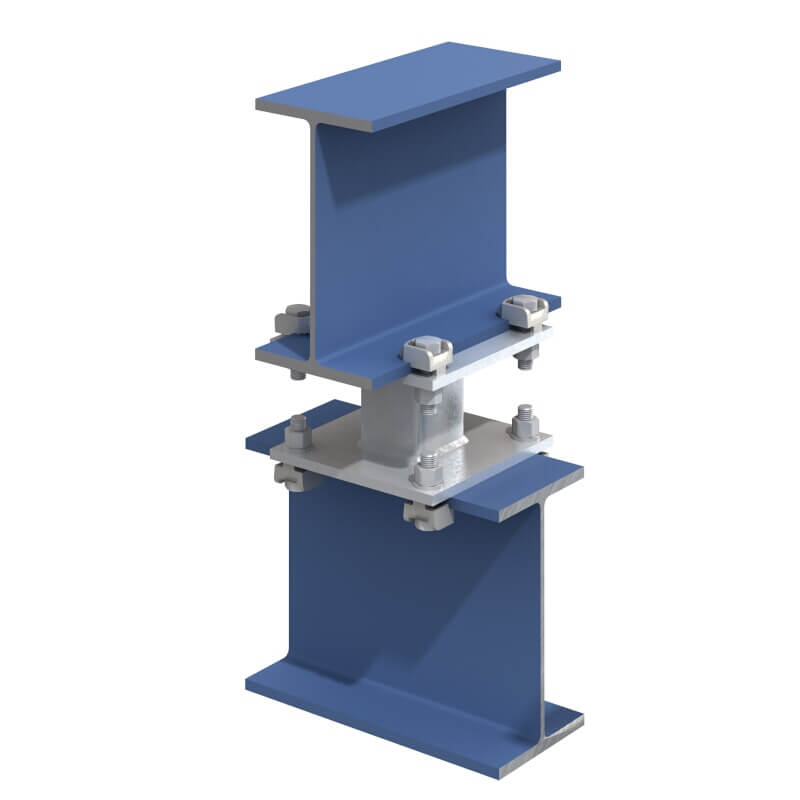

Lindapter Trägerklemme Typ A auf Zwischenplatte

Für eine übliche Kreuzverbindung von Trägern ist eine Zwischenplatte erforderlich. Diese kann beispielsweise von einem Schlosser angefertigt werden. Die Konstruktion hierzu stellt Lindapter kostenlos zur Verfügung.

Die Zwischenplatte ist ein einfaches Bauteil mit vier Bohrlöchern. Sie wird zwischen die zu montierenden Profile gelegt und sorgt für die korrekten Lochabstände. Darüber hinaus dient die Platte der Aufnahme der Klemmnocken der Lindapter Trägerklemme Typ A.


Download: CAD techn. Details

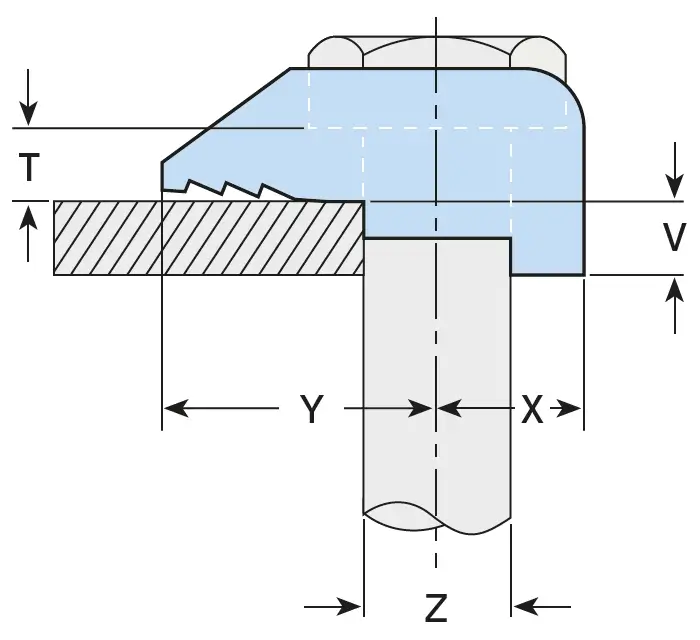

Abmessungen

Trägerklemme Typ A M10
