Die Conductix-Wampfler-Kompakt-Schleifleitung fasst mehrere Pole in einem gemeinsamen, flach ausgeführten, kompakten Kunststoffgehäuse zusammen. Sie dient der Energie- und Datenübertragung auf geraden Verfahrwegen bei Innenanlagen und wettergeschützten Außenanlagen.

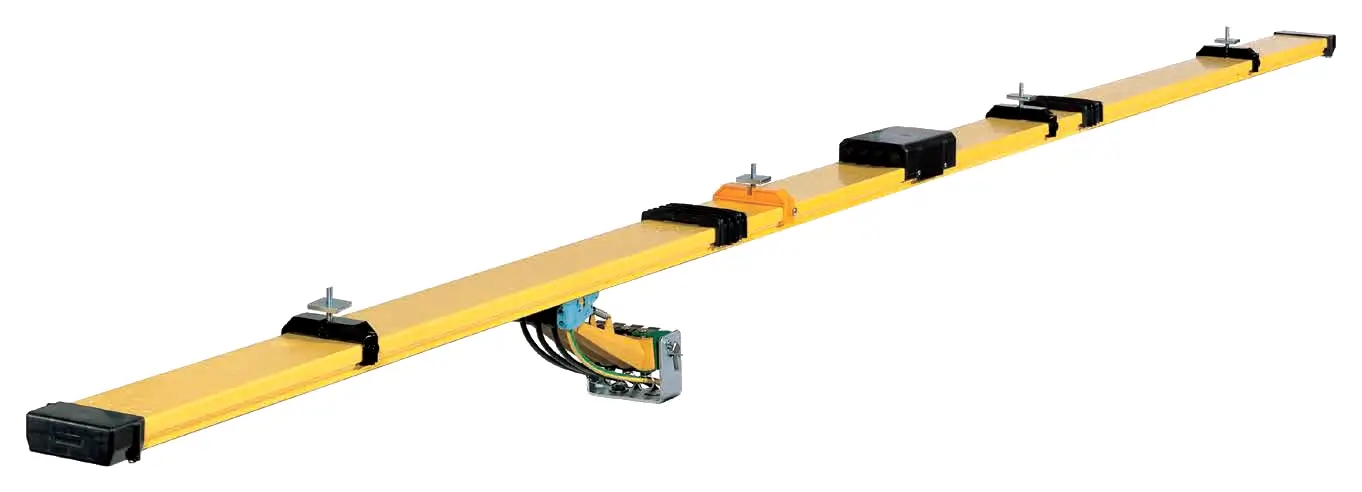

MultiLine 0831 ist ein kompakt aufgebautes, mehrpoliges Schleifleitungssystem zur Energie- und Datenübertragung auf geraden Verfahrwegen. Die Leiterpole sind in robusten Kunststoffprofilen fixiert und werden je nach Ausführung als komplette Schienensegmente mit vormontiertem Verbinder-Stecksystem bereitgestellt.
Das System ist als berührungsgeschützte Lösung ausgelegt und kann in Innenanlagen sowie wettergeschützten Außenanlagen eingesetzt werden. Für Anwendungen mit erhöhter Anforderungen an die Datenübertragung sind Datametall-Schleifleitungsschienen vorgesehen.
Das System ist in unterschiedlichen Polzahlen verfügbar und kann vertikal oder horizontal angeordnet werden. Durch Kombination mehrerer Kompaktprofile sind mehrpolige Systemanordnungen möglich.
Je nach Anforderung kommen unterschiedliche Schienentypen (z. B. Stahl- oder Kupferschiene) zum Einsatz; für Data-Anwendungen werden Datametall-Schienen verwendet. Schienentypen können – falls erforderlich – innerhalb eines Kompaktprofils kombiniert werden.

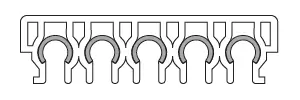

Die Schleifleitungspole sind in hochwertigen Kunststoffprofilen fixiert, welche 3, 4 oder 5 Leiter aufnehmen können. Es stehen verschiedene Ausführungen für Belastungen von 10 bis 125 A Nennstrom zur Verfügung. Der Phasenabstand innerhalb des Kompaktprofils beträgt 18 mm. Durch Kombination mehrerer Kompaktprofile sind beliebige, mehrpolige Anordnungen möglich. Die Standard-Lieferlänge beträgt 4000 mm; Unterlängen sind lieferbar. Der Schutzleiter ist gelb-grün gekennzeichnet. Es können nötigenfalls innerhalb eines Kompaktprofils Schienentypen kombiniert werden. Zur sicheren Datenübertragung gelangen Datametall-Schleifleitungsschienen zum Einsatz. Für Sonderfälle bitten wir Sie uns anzufragen.
MultiLine 0831 ist als berührungsgeschütztes System ausgeführt. Der Schutzleiter (PE) ist gekennzeichnet; PE-Stromabnehmer sind nicht mit Phasen-Stromabnehmern austauschbar.
Für kritische Einbausituationen sind optionale Sicherungen/Fangseile verfügbar. Eine Fangvorrichtung (Fangklammer mit Fangseil) wird in der Montagevorschrift für Einbauhöhen über 3000 mm oder bei erhöhtem Gefahrenpotenzial beschrieben.
Im praktischen Einsatz bedeutet das: Die genannten Normen adressieren insbesondere die elektrische Sicherheit (Isolationsabstände, Schutzarten, Maschinensicherheit) und sind bei Auslegung, Integration und Prüfung der Gesamtanlage zu berücksichtigen.
| Merkmal | Wert | Hinweis |
|---|---|---|
| Nennspannung | 500 V | Angabe aus Katalog |
| Polzahl | 3 / 4 / 5 | Mehrpolige Anordnungen durch Kombination möglich |
| Nennstrom (System) | 10–125 A | Ausführung abhängig vom Schienentyp |
| Min. Betriebsparameter | Umin 24 V, Imin 1 A | Herstellerempfehlung |
| Max. Aufhängeabstand | 1000 mm | Mit ProShell Support-Struktur bis 3200 mm |
| Max. Fahrgeschwindigkeit | 400 m/min (ohne Trichter) | Für Überfahrten im Trichter wird 85 m/min empfohlen |
| Temperaturbereich (Standard) | +6 °C bis +55 °C | Abweichende Varianten/Temperaturbereiche auf Anfrage |
| Schutzart | IP 23 (horizontal), IP 21 (vertikal) | Angaben aus Katalog |
| Brandschutz | UL 94 V-1 | Schwerentflammbar und selbstverlöschend |
| Luft-/Kriechstrecken | Verschmutzungsgrad 3, Kriechweg 30 mm | Angaben aus Katalog |
| Lokale Zulassungen | UL / CSA / GOST-R | Angaben aus Katalog |
| Typ | Leiterwerkstoff | Nennstrom (100% ED, 35 °C) | Leiterquerschnitt | Ohm’scher Widerstand (35 °C) | Impedanz (Phasenabstand 18 mm) |
|---|---|---|---|---|---|
| 083112 | Stahlschiene (sendzimir-verzinkt) | 32 A | 25 mm² | 0.005506 Ω/m | 0.005507 Ω/m |
| 083115 | Kupferschiene | 60 A | 16 mm² | 0.001182 Ω/m | 0.001185 Ω/m |
| 083116 | Kupferschiene | 100 A | 25 mm² | 0.000745 Ω/m | 0.000750 Ω/m |
| 083117 | Kupferschiene | 125 A | 35 mm² | 0.000540 Ω/m | 0.000548 Ω/m |
| 083118 | Datametallschiene | 10 A | 25 mm² | 0.029313 Ω/m | 0.029314 Ω/m |
| Baureihe | Max. Strom (100% ED) | Hinweis |
|---|---|---|
| 083102-... | 54 A | Einzel-Stromabnehmer / Stromabnehmereinheiten (je nach Ausführung) |
| 083106-... | 80 A | Einzel-Stromabnehmer / Stromabnehmereinheiten (je nach Ausführung) |
| 083103-... | 54 A | Einzel-Stromabnehmer / Stromabnehmereinheiten (je nach Ausführung) |
| 083107-... | 80 A | Einzel-Stromabnehmer / Stromabnehmereinheiten (je nach Ausführung) |
| Bauteil | Schraubengröße | Anziehdrehmoment |
|---|---|---|
| End- und Streckeneinspeisung | M6 | max. 10 Nm |
| End- und Streckeneinspeisung | M8 | max. 25 Nm |
| Schienenhalter | M6 | 4.5 Nm |
| Fixpunkt | M6 | 4.5 Nm |
Für ein vollständiges MultiLine 0831-System werden – abhängig von Ausführung und Fahrweg – passende Schleifleitungsschienen, Schienenhalter/Fixpunkte, Einspeisungen, Endkappen sowie geeignete Stromabnehmer benötigt. Für Überfahrten/Unterbrechungen können zusätzlich Einfahrtrichter und kompatible Komponenten erforderlich sein.
Fixierung für kontrollierte Wärmedehnung.
Zur TOMANRO-TypenseiteTechnische Daten und Variantenübersicht als PDF.
Zum PDF-DokumentMontage- und Sicherheitshinweise für Programm 0831.
Zum PDF-Dokument
