Die Seilführung Travflex™ 2 von Tractel ist eine permanente, horizontale Absturzsicherung als flexibles Lifeline-System, bei dem ein Läufer reibungslos über Zwischenanker und auch um Ecken geführt werden kann – ohne zusätzliche Unterstützung. Dadurch bleiben die Hände des Benutzers frei für die Arbeit, während die Sicherung entlang der Strecke kontinuierlich am System geführt wird.

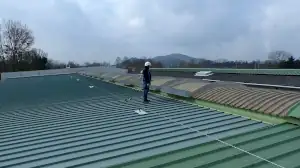

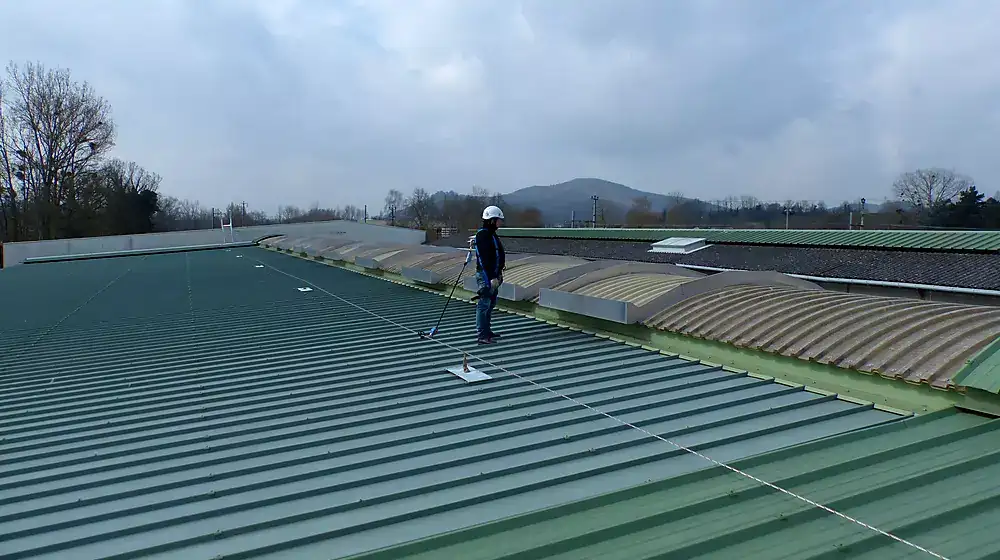

Das System ist für leichte Strukturen (z. B. Stahldächer) ausgelegt, da es die im Sturzfall auf die Struktur übertragenen Kräfte begrenzt. Die Travflex™ 2 Seilführung wird dauerhaft installiert, kann prinzipiell unbegrenzt in der Länge ausgeführt werden (auch mit Richtungswechseln) und verwendet u. a. einen visuellen Spannungsanzeiger sowie Energieabsorber.

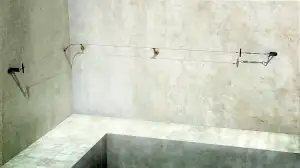

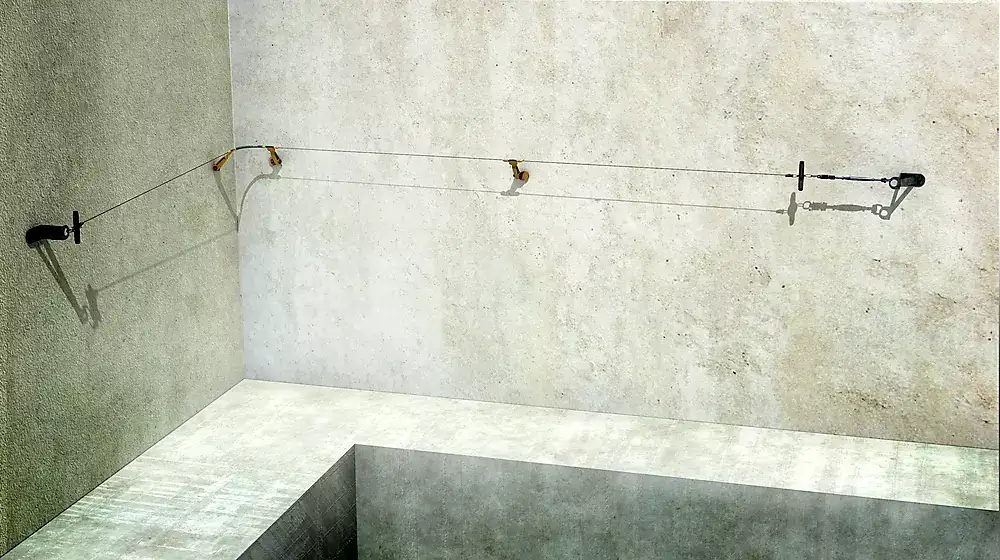

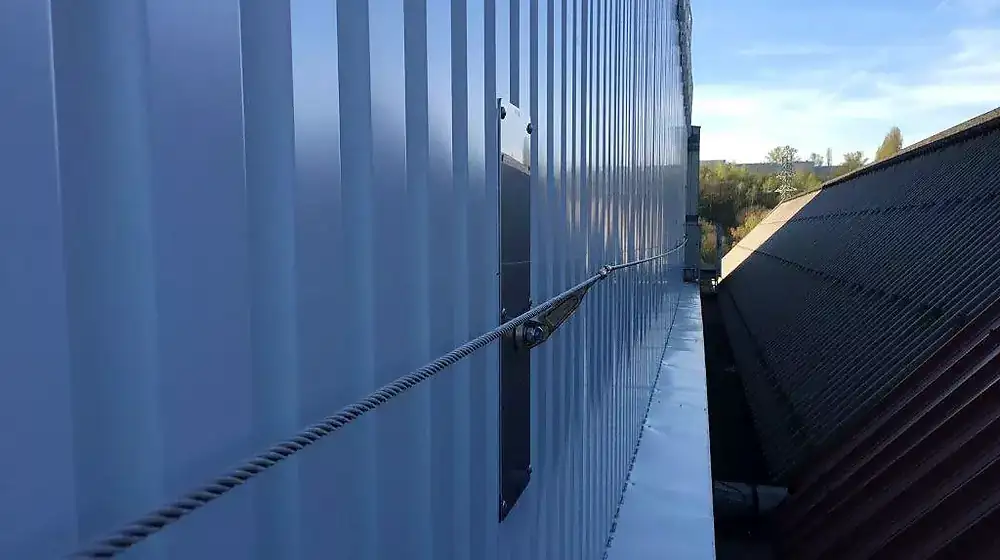

Die Travflex™ 2 Seilführung ist für die Installation an Wänden oder auf Böden vorgesehen und kann als Systemstrecke auch um Ecken geführt werden. Für das Führungsseil sind Varianten für verzinkten Stahl oder Edelstahl verfügbar (systembezogene Seil-Kits).
Die Travflex™ 2 ist als horizontale Anschlageinrichtung nach EN 795 Klasse C ausgewiesen. Das System trägt bis zu 3 Benutzer mit 100 kg oder 2 Benutzer mit 150 kg; alle verwendeten Komponenten (z. B. Auffanggurte und Verbindungsmittel) müssen für 150 kg ausgelegt sein, um die Sicherheitsanforderungen zu erfüllen.
Für die Systemauslegung sind insbesondere die Spannweite und die korrekte Positionierung von Zwischenankern relevant: Als maximale Spannweite wird 15 m genannt; Zwischenanker werden für optimale Sicherheit im Abstand von 5 m bis 15 m installiert. Der Kurvenanker wird für 90°-Richtungswechsel verwendet, wobei jede Ecke als Zwischenanker wirkt und nur auf dem Boden installiert werden kann; zusätzlich ist ein nach EN 795-A zertifizierter Ankerpunkt integriert (persönlicher PSA-Anker).
| Bereich | Angabe |
|---|---|
| Installation | Permanente Installation; Montage mit Standardwerkzeugen |
| Systemführung | Unbegrenzte Systemlänge möglich, auch um Ecken |
| Max. Spannweite | 15 m |
| Benutzerzahl | bis 3 Benutzer à 100 kg oder 2 Benutzer à 150 kg |
| Laufverhalten | Reibungsloser Lauf über Anker und Ecken; Hände bleiben frei |
| Montageorte | installierbar an Wänden oder auf Böden |
| Systemausstattung | Visueller Spannungsanzeiger und Energieabsorber |
| Komponenten | Leichtgewichtige Komponenten; nutzbar als Absturzsicherung oder Rückhaltesystem |
Für die Travflex™ 2 Zwischenanker ist eine Montage im 45°-Winkel möglich, um den Durchgang des Schlittens zu erleichtern; auf dem Boden wird 90° und an der Wand 135° genannt. Zwischenanker werden für optimale Sicherheit im Abstand von 5 m bis 15 m installiert.
| Komponente | Funktion im System | Wichtige Hinweise |
|---|---|---|
| Travsflex-2-Läufer | Mitlaufendes Anschlagelement für PSA gegen Absturz auf Ø 8 mm Führungsseil | Max. Tragfähigkeit 150 kg; nach Möglichkeit in der Höhe führen, bei Bodenführung Schutz gegen Kanten/Reibung |
| Zwischenanker | Stützt das Seil und ermöglicht das Passieren ohne Abkoppeln | Ankerabstand 5 m bis 15 m; Winkelhinweise 45°/90°/135° |
| Kurvenanker | 90°-Kurvenführung der Strecke | Jede Ecke dient als Zwischenanker; nur auf dem Boden installierbar; zusätzlicher EN 795-A PSA-Ankerpunkt integriert |

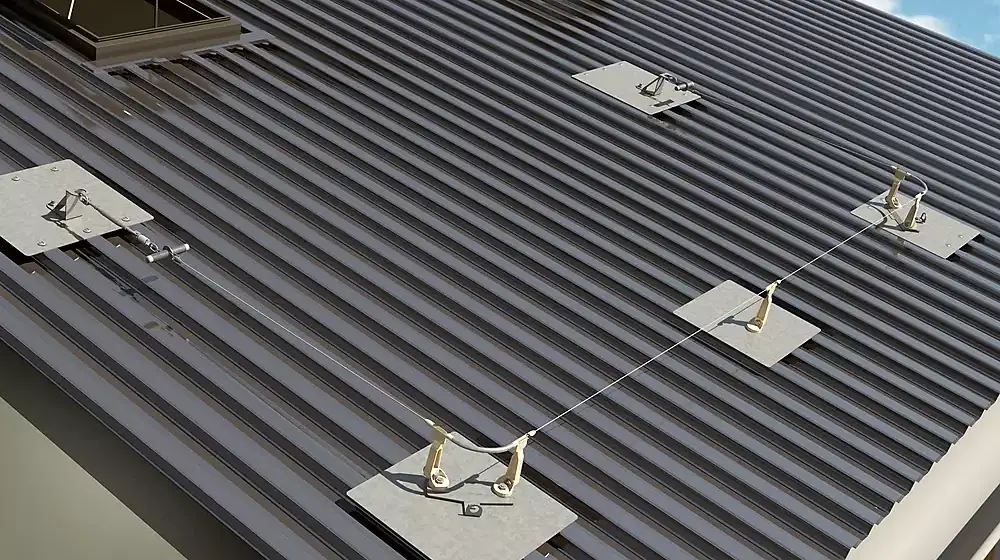

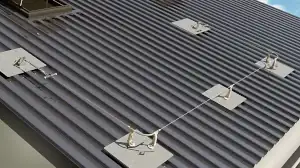

| Universalplatte | Montageplatte für Travflex™ 2 (und Ringflex) an leichten Strukturen | Varianten für End-/Zwischenanker oder Kurvenanker; geeignet u. a. für Stahl-Trapezblech, Sandwichpaneel, Aluminiumfalz |
| Start-kit Seil | Seil-Startpaket für Start/Erweiterung der Strecke | 5 m, Ø 8 mm; Varianten verzinkt oder Edelstahl 316 |
| Kit Travflex 2 | Installationskit für die Lifeline-Montage | Varianten für verzinktes oder Edelstahl-Drahtseil |
Systembeschreibung und Komponentenübersicht der Travflex™ 2 Seilführung. https://www.tomanro.de/380-Seilfuehrung_Travflex_2-Gruppe
Installationskit (Varianten für verzinktes oder Edelstahl-Drahtseil). https://www.tomanro.de/5036-Tractel_Kit_Travflex_2-Typen
Seil-Startpakete für Start und Erweiterung (verzinkt/Edelstahl). https://www.tomanro.de/5040-Tractel_Start_kit_Seil-Typen
Standard-Zwischenanker mit Passierfunktion und Montagewinkeln. https://www.tomanro.de/5038-Tractel_Zwischenanker-Typen
90°-Kurvenanker-Kit mit integriertem PSA-Ankerpunkt. https://www.tomanro.de/5037-Tractel_Kurvenanker-Typen
Montageplatten für End-/Zwischen- oder Kurvenanker an leichten Strukturen. https://www.tomanro.de/5039-Tractel_Universalplatte-Typen
Mitlaufendes Anschlagelement für Travflex™ 2 (Ø 8 mm; 150 kg). https://www.tomanro.de/5041-Tractel_Travsflex_2_Laeufer-Typen
