Die Sechskantschrauben ISO 4017 sind die neuen klassischen Maschinenschrauben. Sie ersetzen die DIN 933. Diese Norm ist in vielen Branchen weit verbreitet, einschließlich Maschinenbau, Automobilindustrie und Bauwesen.
Die Sechskantschrauben ISO 4017 haben ein metrisches Gewinde und einen Gewindedurchmesser von 6 bis 36 mm. Die Schrauben können aus verschiedenen Materialien hergestellt werden, einschließlich Kohlenstoffstahl, legiertem Stahl oder rostfreiem Stahl.
Wichtige Merkmale der Sechskantschraube ISO 4017
- Schraube mit Schaft
- austauschbar mit DIN 933

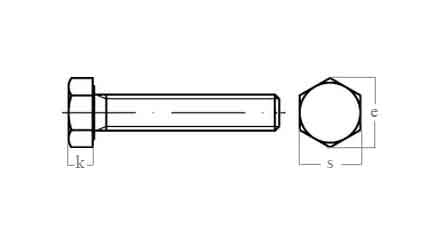

Abmessung der Schrauben
Die Abmessungen einer ISO 4017 Sechskantschraube sind genau definiert. Die Länge der Schraube wird von der Unterseite des Kopfes bis zum Ende des Gewindes gemessen. Die Gewindesteigung und der Durchmesser des Gewindes sind ebenfalls spezifiziert.
Schraubengrößen:
| Schrauben-durchmesser d (mm) | Schlüssel-weite s (mm) | Kopfdurch-messer e min (mm) | Kopf-dicke k (mm) | Gewinde-länge b1 (l<125 mm) | Gewinde-länge b2 (l<200 mm) | Gewinde-länge b1 (l>200 mm) |
| M 3 | 5,5 | 6,08 | 2 | 12 | - | - |
| M 4 | 7 | 7,74 | 2,8 | 14 | - | - |
| M 5 | 8 | 8,87 | 3,5 | 16 | 22 | - |
| M 6 | 10 | 11,05 | 4 | 18 | 24 | - |
| M 8 | 13 | 14,38 | 5,5 | 22 | 28 | - |
| M 10 | 16 | 18,9 | 7 | 30 | 32 | 45 |
| M 12 | 18 | 21,1 | 8 | 30 | 36 | 49 |
| M 14 | 21 | 24,49 | 9 | 34 | 40 | 53 |
| M 16 | 24 | 26,75 | 10 | 38 | 44 | 57 |
| M 18 | 27 | 30,14 | 12 | 42 | 48 | 61 |
| M 20 | 30 | 33,53 | 13 | 46 | 52 | 65 |
| M 24 | 36 | 39,98 | 15 | 50 | 60 | 73 |
| M 27 | 41 | 45,63 | 17 | 60 | 66 | 79 |
| M 30 | 46 | 19 | 66 | 72 | 85 | |
| M 33 | 55 | 21 | 78 | 84 | 97 |
Ausführungen der Maschinenschrauben ISO 4017
Es gibt verschiedene Materialien, aus denen ISO 4017 Sechskantschrauben hergestellt werden können, einschließlich Stahl, Edelstahl, Messing und Aluminium. Die Wahl des Materials hängt von der Anwendung ab und kann von der Belastung, der Korrosionsbeständigkeit und anderen Faktoren beeinflusst werden.
Die Maschinenschrauben ISO 4017 finden Sie bei TOMANRO in verschiedenen Ausführungen. Sie unterscheiden sich von dem Werkstoff und der Oberfläche.
Werkstoffe:
- Austenite (A2)
- Austenite (A4)
- Austenite (A5 / 1.4571)
- Kunststoff
- Messing
- 8.8
- 10.9
- 12.9
Die Oberfläche schützt die Schrauben vor Korrosion.
Die Sechskantschrauben werden mit folgenden Oberflächen angeboten:
- unveredelt
- galv. verzinkt
- Feuerverzinkt
- flZnL/nc/x/x/480h/C (flZnncL-480h)
- galv. verzinkt 8 DiSP
- flZn/nc/TL/x/480h/C (flZnnc-480h-L)
- galv. verzinkt 8 DiSP + SL
Weitere Informationen zu den Werkstoffen und Korrosionsschutzüberzügen finden Sie auch auf der Schrauben-Übersichtseite.
Die Norm ISO 4017
ISO 4017 ist eine Norm der Internationalen Organisation für Normung (ISO), die sich auf die metrischen Sechskantschrauben mit Gewinde bis Kopf und Festigkeit von mindestens 800 N/mm² bezieht. Diese Norm gilt weltweit und ist eine wichtige Referenz für Hersteller, um sicherzustellen, dass ihre Sechskantschrauben den Anforderungen der Industrie entsprechen.
Die Norm ISO 4017 spezifiziert die Abmessungen, das Gewinde, die Festigkeit und andere wichtige Merkmale der metrischen Sechskantschrauben. Sie legt die Anforderungen an die Schrauben in Bezug auf Toleranzen, Gewindelänge und -steigung sowie Oberflächenbeschaffenheit fest. Die Norm ist in der Industrie weit verbreitet und wird von vielen Herstellern als Standard angesehen.
Zusätzlich zu den technischen Spezifikationen legt die Norm auch Anforderungen an die Kennzeichnung der Schrauben fest, einschließlich des Herstellerzeichens, des Gewindezeichens und der Festigkeitsklasse.
Die Norm ISO 4017 stellt sicher, dass die Sechskantschrauben bestimmte Qualitätsstandards erfüllen und eine einheitliche Leistung bieten. Die Einhaltung der Norm ist wichtig, um die Sicherheit von Produkten zu gewährleisten, die diese Schrauben verwenden, einschließlich Fahrzeuge, Maschinen, Geräte und andere Konstruktionen.
Insgesamt bietet die Norm ISO 4017 eine wichtige Referenz für Hersteller und Ingenieure, um sicherzustellen, dass die metrischen Sechskantschrauben den erforderlichen Standards entsprechen und eine zuverlässige Leistung bieten.
ISO 4017 Sechskantschrauben kaufen
Willkommen bei TOMANRO, Ihrem zuverlässigen Anbieter für hochwertige Sechskantschrauben nach ISO 4017 Norm. Unsere Schrauben stehen für Qualität, Zuverlässigkeit und Langlebigkeit. Erfahren Sie hier mehr über unser Sortiment und die Bestellmöglichkeiten.
Vielfalt und Präzision: Unsere Sechskantschrauben
ISO 4017 definiert den Standard für Sechskantschrauben mit Gewinde bis Kopf. Bei TOMANRO bieten wir Ihnen eine breite Palette dieser Schrauben in verschiedenen Größen und Ausführungen an. Egal, ob Sie nach einer spezifischen Größe, Länge oder Beschichtung suchen, in unserem Sortiment werden Sie fündig. Jede Schraube entspricht der ISO 4017 Norm und garantiert so eine gleichbleibend hohe Qualität und Passgenauigkeit.Bequem und einfach bestellen
Wir verstehen, dass jeder Kunde individuelle Bedürfnisse hat. Daher bieten wir unsere Sechskantschrauben in praktischen Verpackungseinheiten an. So können Sie genau die Menge bestellen, die Sie benötigen – ob für ein kleines Projekt zu Hause oder für große industrielle Anwendungen. Bestellen Sie Ihre Schrauben einfach und bequem über unseren Online-Shop. Ein übersichtliches Bestellsystem und detaillierte Produktinformationen erleichtern Ihnen die Auswahl.Flexible Zahlungsoptionen
Bei TOMANRO legen wir großen Wert auf einen sicheren und komfortablen Bestellvorgang. Deshalb bieten wir Ihnen verschiedene Zahlungsmöglichkeiten an: PayPal: Schnell, sicher und unkompliziert. Vorkasse: Überweisen Sie den Betrag einfach vorab. Auf Rechnung: Diese Option bieten wir speziell für unsere Firmenkunden an.Egal, ob Sie ein professioneller Handwerker, ein Industrieunternehmen oder ein DIY-Enthusiast sind, bei TOMANRO finden Sie garantiert die passenden ISO 4017 Sechskantschrauben für Ihr Projekt. Vertrauen Sie auf unsere Qualität und bestellen Sie noch heute!
