Die SinglePowerLine 0812 mit ihren robusten Komponenten und der großen Auswahl unterschiedlicher Leiterwerkstoffe, zeichnet sich, auch im rauhen Einsatzfeld, durch eine hohe Zuverlässigkeit aus. Mit der guten Isolation der Einzelpole bietet sie eine hohe Sicherheit für Mensch und Maschine. Ihre einfache und exakte Montage ermöglicht den schnellen Aufbau ein- und mehrpoliger Anlagen.
Die SinglePowerLine 0812 ist eine isolierte, einzelpolige Sicherheitsschleifleitung für die Energieübertragung zu bewegten Verbrauchern. Durch robuste Komponenten, eine große Auswahl an Leiterwerkstoffen sowie die gute Isolation der Einzelpole ist das System auf hohe Zuverlässigkeit auch im rauen Einsatz ausgelegt und ermöglicht den schnellen Aufbau ein- und mehrpoliger Anlagen.

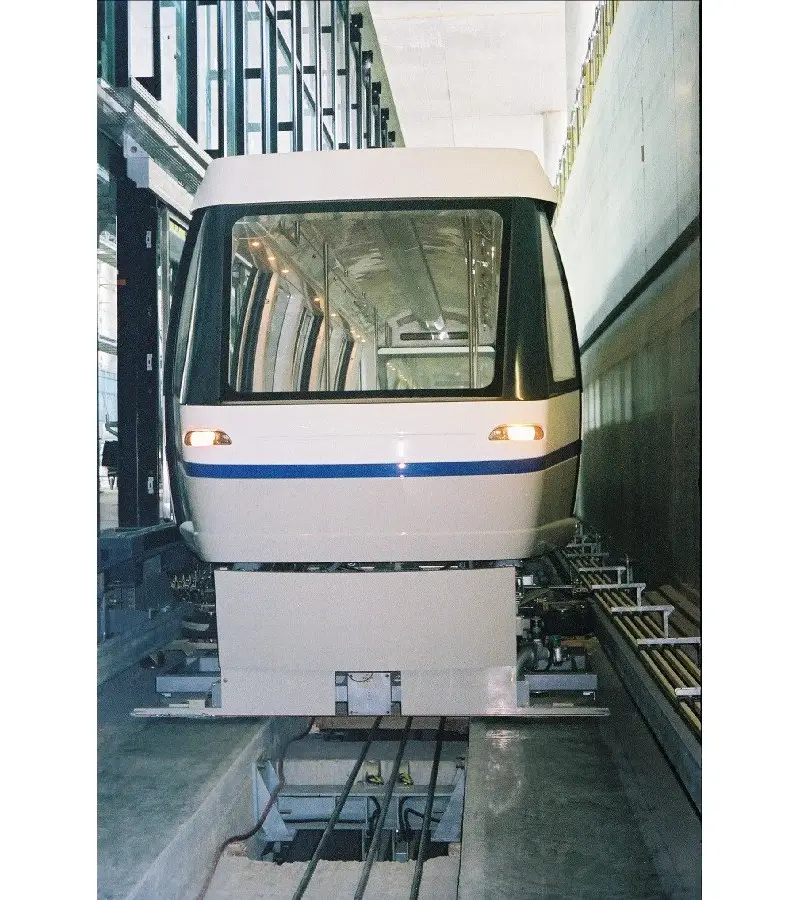

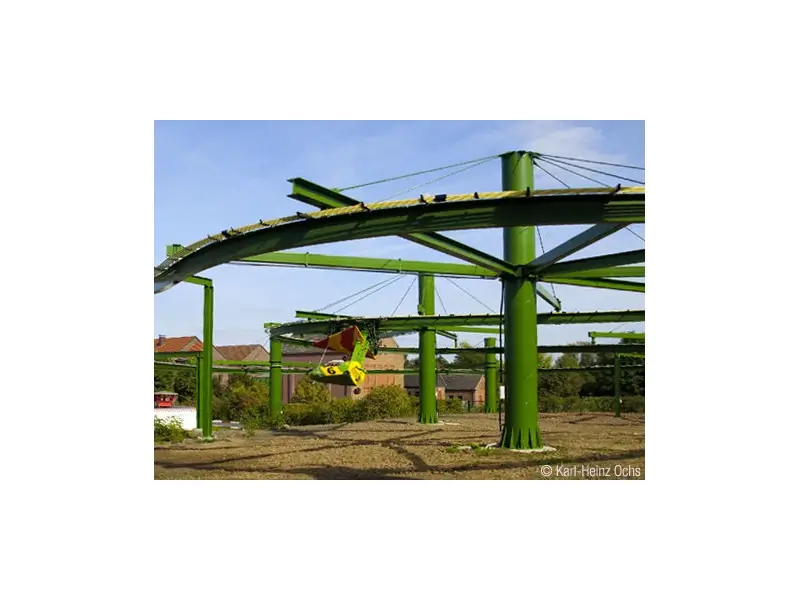

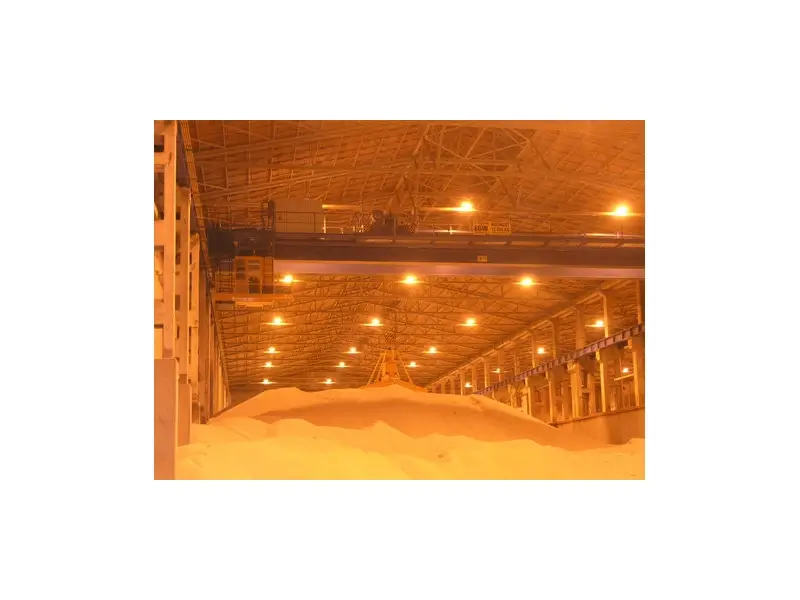

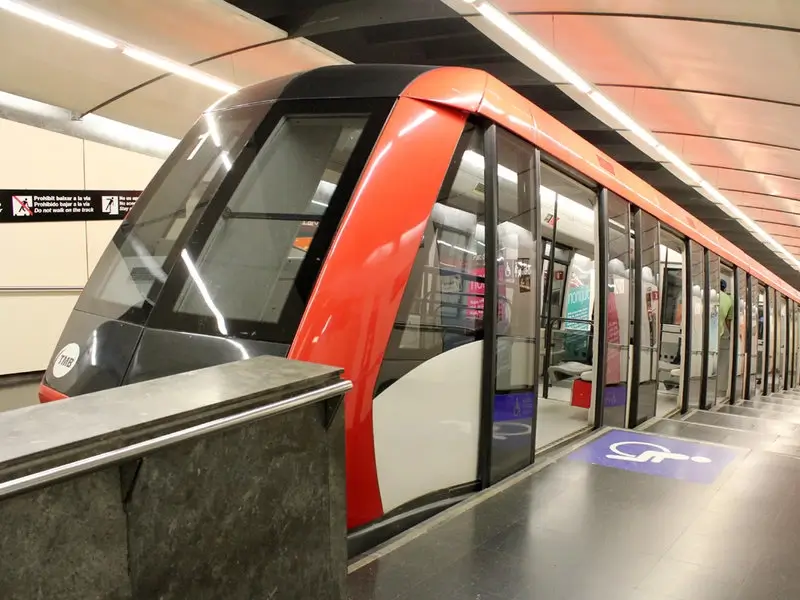

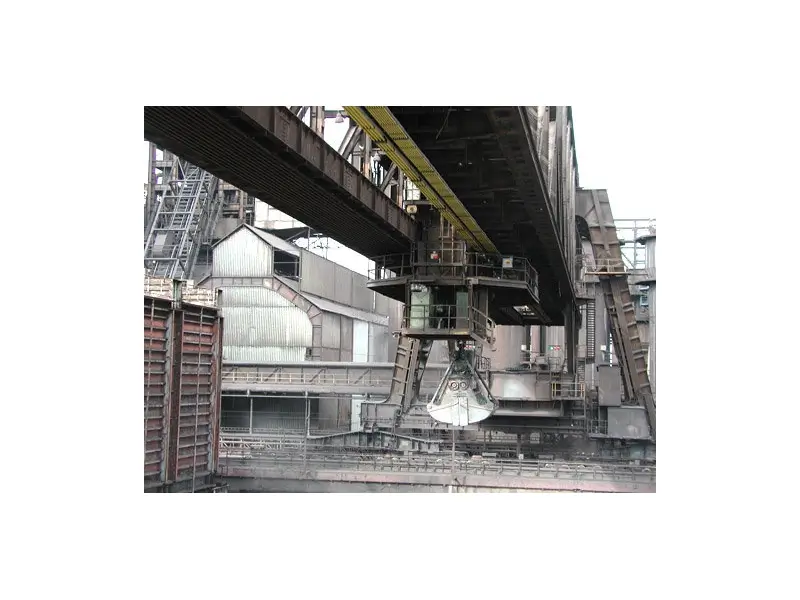

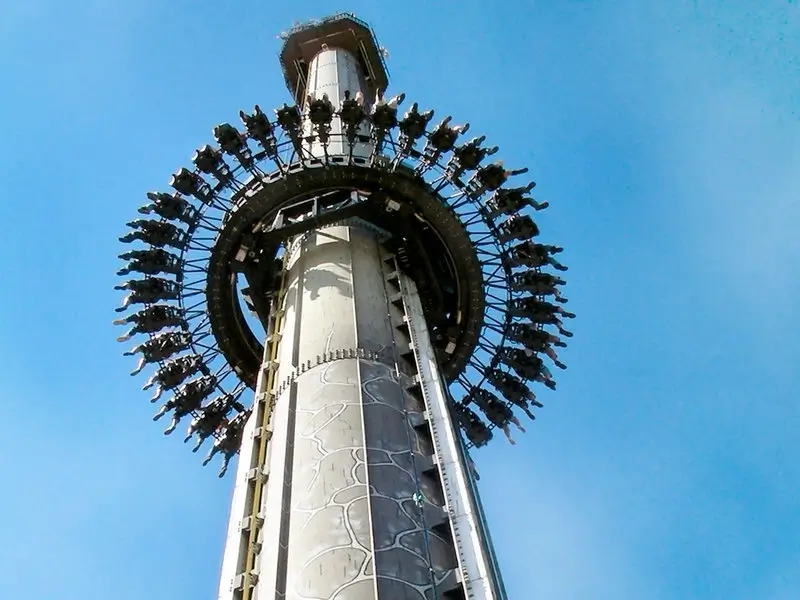

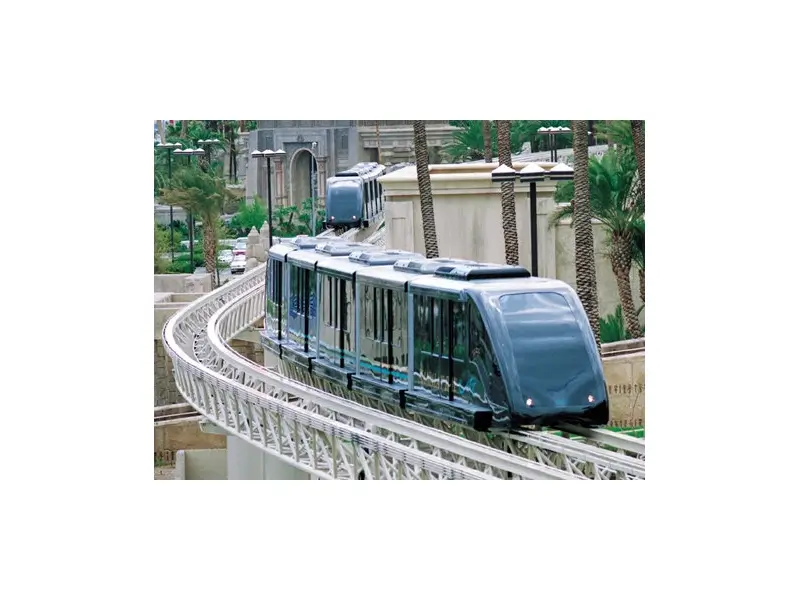

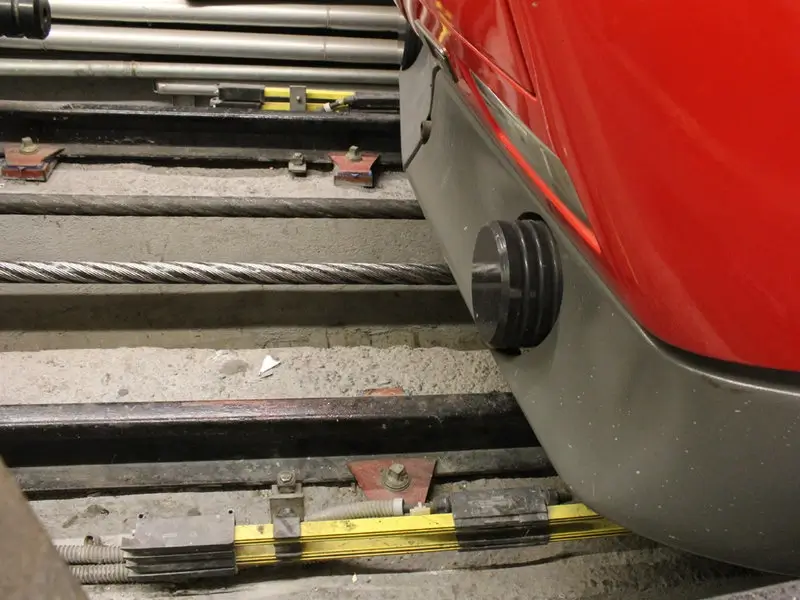

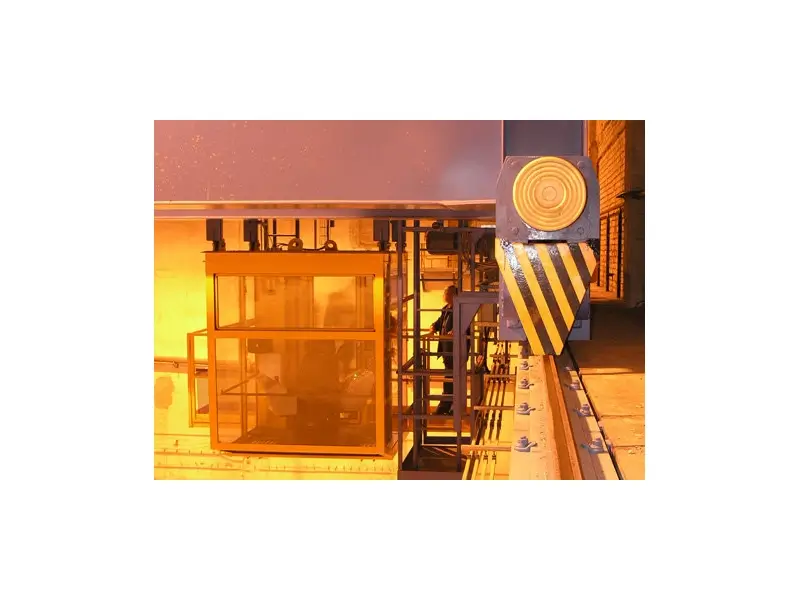

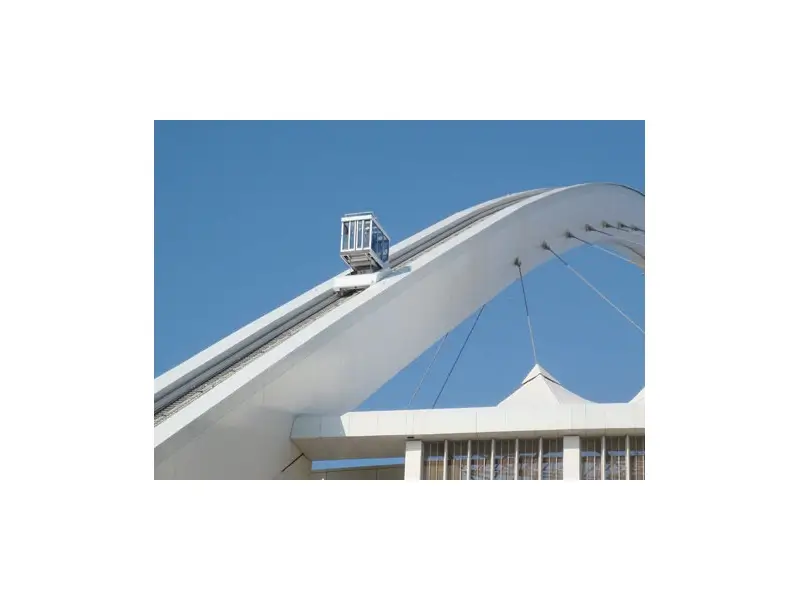

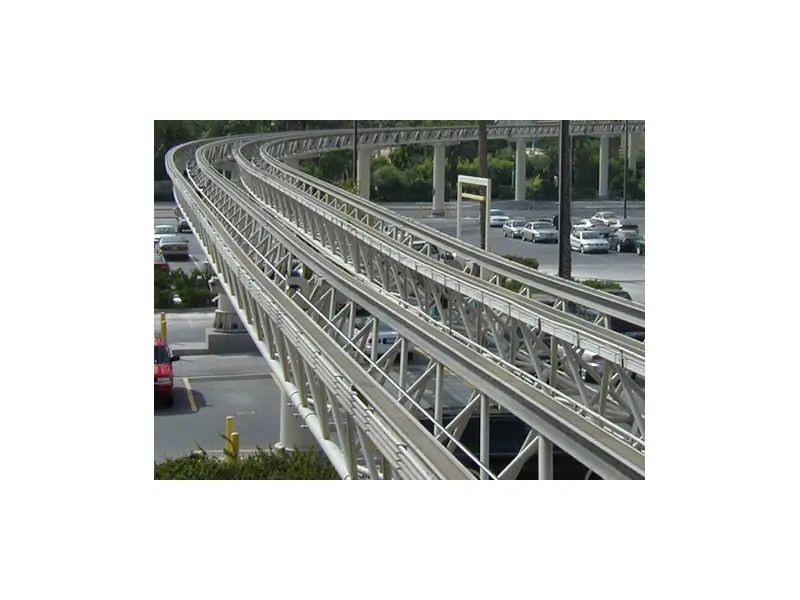

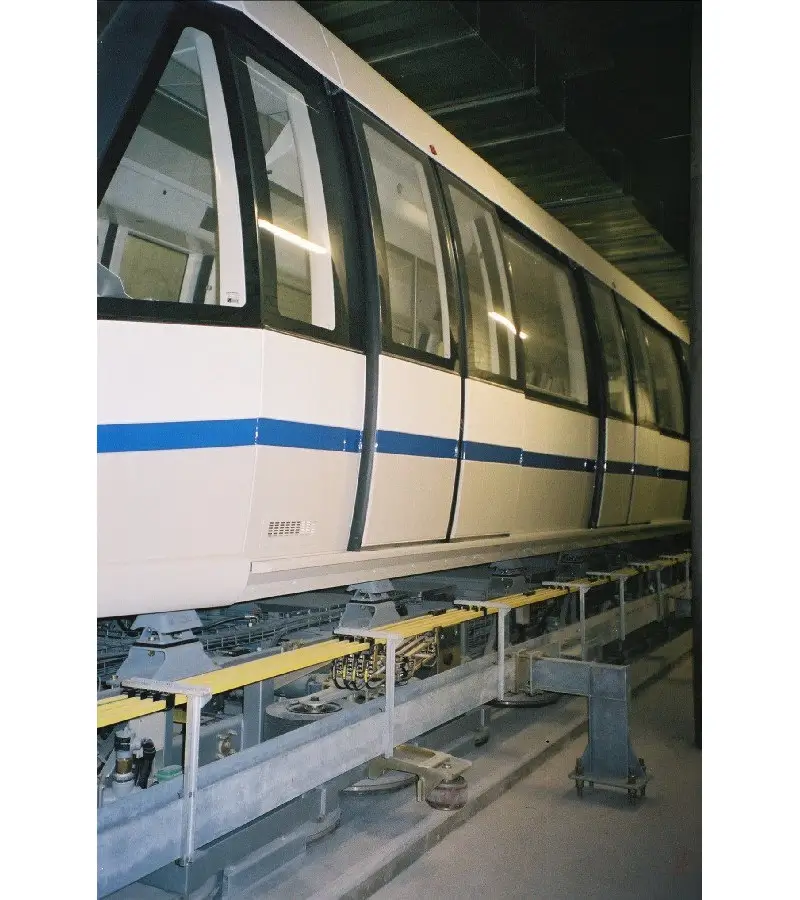

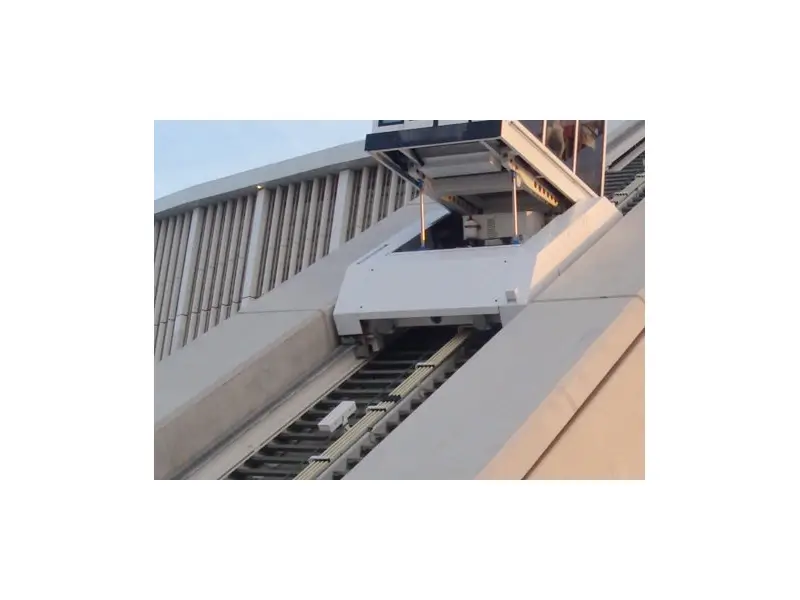

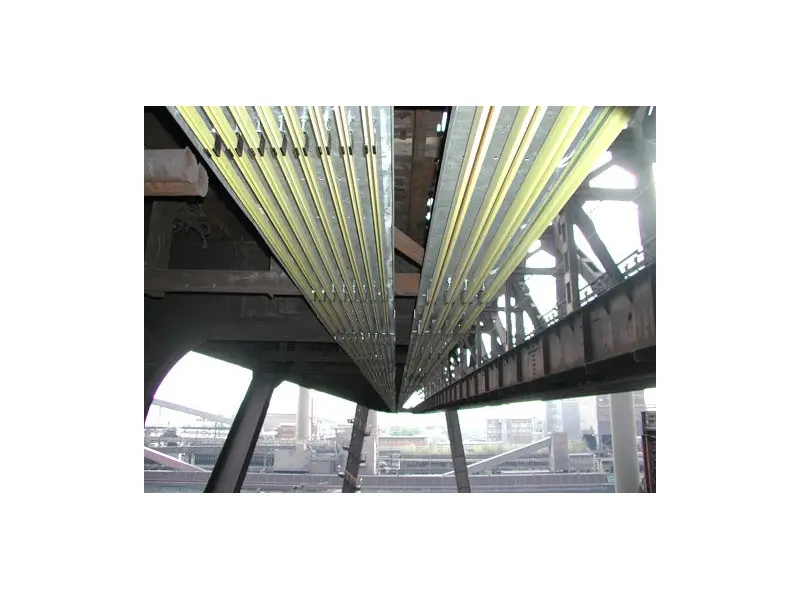

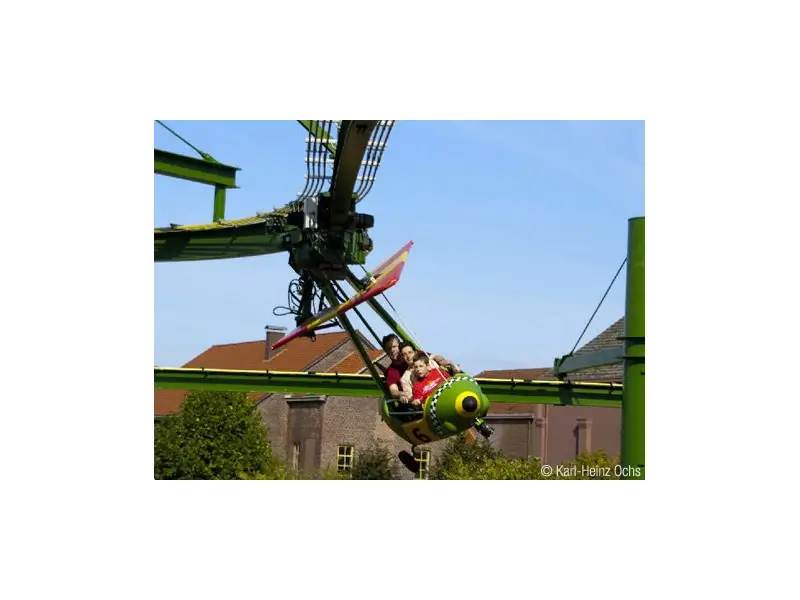

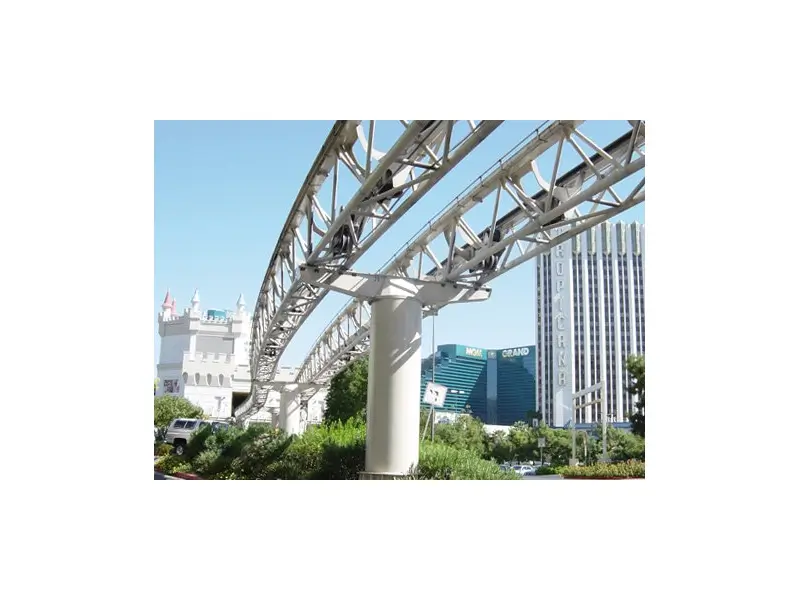

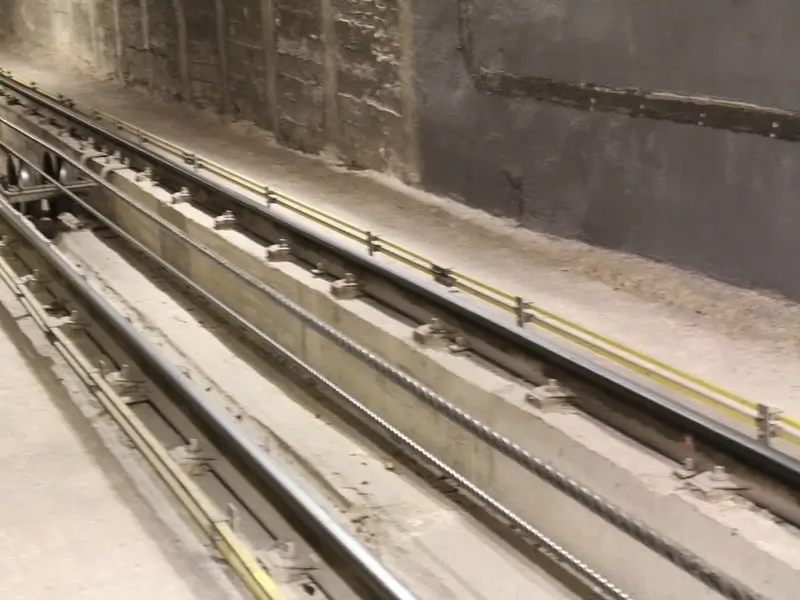

Das Schleifleitungssystem wird als Standardprodukt u. a. bei Brücken- und Prozesskranen eingesetzt. Weitere typische Anwendungen sind Lagertechnik, Hallenkrane, Fahrgeschäfte sowie Peoplemover-Anlagen, bei denen eine kompakte, berührungsgeschützte Stromzuführung entlang einer Fahrstrecke benötigt wird.
Die SinglePowerLine 0812 basiert auf einzelpoligen, isolierten Schienen (PH/PE), die je nach Anforderung zu mehrpoligen Systemen kombiniert werden. Für die Schleifleitungsschienen sind unterschiedliche Leitermaterialien verfügbar: Kupfer, Edelstahl, Aluminium in seewasserbeständiger Legierung mit Edelstahllauffläche sowie das Spezialmaterial CopperECO III.
Für unterschiedliche Temperaturanforderungen stehen verschiedene Isolationswerkstoffe zur Verfügung: im Standardbereich PVC, für höhere Umgebungstemperaturen halogenfreies PPE+SB. Die Schienen sind als PH (Phasenleiter) und PE (Schutzleiter) ausgeführt; die PE-Schienen sind grün/gelb gekennzeichnet, die Phasenschienen sind gelb. Als Sicherheitswarnfarbe werden RAL 1018 (PVC) bzw. RAL 1021 (PPE+SB) genannt; auf Wunsch sind weitere Farben erhältlich.
| Merkmal | Angabe |
|---|---|
| Systemtyp | Isolierte, einzelpolige Sicherheitsschleifleitung (berührungsgeschützt) |
| Nennstrombereich | 25 bis 400 A (je nach Schienenausführung) |
| Leitertemperatur (max.) | bis 115 °C (systemabhängig über Isolationswerkstoff) |
| Umgebungstemperatur | permanent bis 85 °C bei 100% ED Nennstrombelastung |
| Kurzzeitbelastung | bis 125 °C |
| Leiterwerkstoffe | Kupfer, Edelstahl, Aluminium (seewasserbeständig) mit Edelstahllauffläche, CopperECO III |
| Isolationsmaterial | PVC (Standard) / halogenfreies PPE+SB (für höhere Temperaturen) |
| Nennlänge Schiene | 4000 mm |
| Dehnungskompensation | bis 200 m Anlagenlänge ohne zusätzliche Dehnelemente (partielles Dehnungskompensationssystem) |
Als berührungsgeschütztes System mit isolierten Einzelpolen erhöht die SinglePowerLine 0812 die Sicherheit für Mensch und Maschine. Die Kunststoffisolation ist in Warnfarbe gelb ausgeführt; Schutzleiterbauteile sind grün-gelb gekennzeichnet. Laut Systembeschreibung erfüllt das System die Anforderungen an Schleifleitungen nach europäischen sowie gängigen internationalen Vorschriften.
Für zusätzliche Schutz- und Betriebsfunktionen stehen passende Komponenten zur Verfügung: Endkappen als Schienenabschluss (Berührungsschutz), Lufttrennstellen zur galvanischen Abtrennung von Wartungsabschnitten sowie isolierte Schleifkontakte, damit bei zufälliger Berührung des im Eingriff befindlichen Stromabnehmers kein unter Spannung stehendes Teil erreicht werden kann.
Die Schienen werden über kompakte Schraubverbinder verbunden. Für eine zuverlässige Kontaktierung sollen die Kontaktstellen metallisch blank ausgeführt und zum Korrosionsschutz dünn mit Kontaktfett (Bestell-Nr. 080021) bestrichen werden; bei der Montage sind die Anzugsmomente zu beachten (Drehmomentschlüssel).
Einklips-Schienenhalter vereinfachen die Montage und unterstützen das Ausgleichen von Wärmeausdehnungen. Bei Schienenhaltern 0812 gibt es Ausführungen mit Vierkantmutter (für Spannarme/C-Schienen) sowie mit Sechskantmutter, jeweils mit oder ohne Isolator. Isolatoren werden für Anwendungen im Innenbereich mit hoher Verschmutzung und im Außenbereich benötigt, erlauben eine Nennspannung bis 1000 V bei Stromabnehmereingriff von unten und dürfen nur bei Eingriff von unten verwendet werden.
Für die Auslegung von Fixpunkten wird die Schiene über Fixpunktklemmen an einem Punkt fixiert und kann von dort aus frei dehnen; der Fixpunkt liegt in der Regel in der Nähe der Einspeisung. Bei mehreren Fixpunkten (z. B. bei Überfahrten oder Kurven) ist die Strecke zwischen den Fixpunkten über Dehnungsteilstücke zu entkoppeln.
Endkappen werden mittels Klemmschraube an der Schiene fixiert; dabei ist darauf zu achten, dass die äußeren Kanten der Schleifleitung entgratet sind und der Abstand vom Endkappenende zur Schienenhalter-Mitte 250 mm nicht überschreitet.

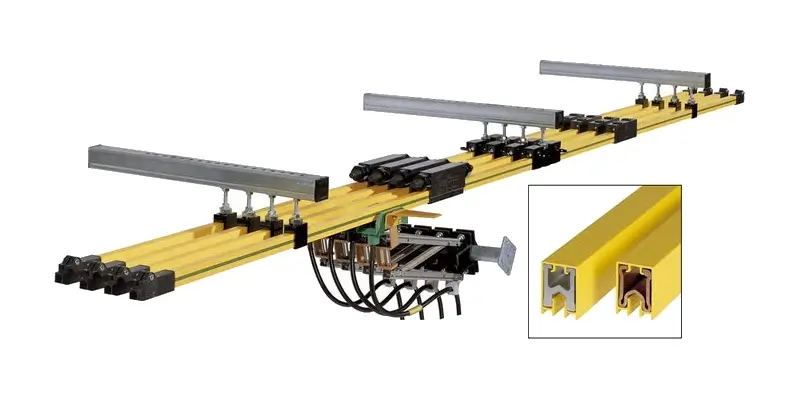

Systemübersicht, Anwendungen und Komponenten.
Schienenausführungen nach Material und Nennstrom.
Haltervarianten mit/ohne Isolator und Mutterausführung.

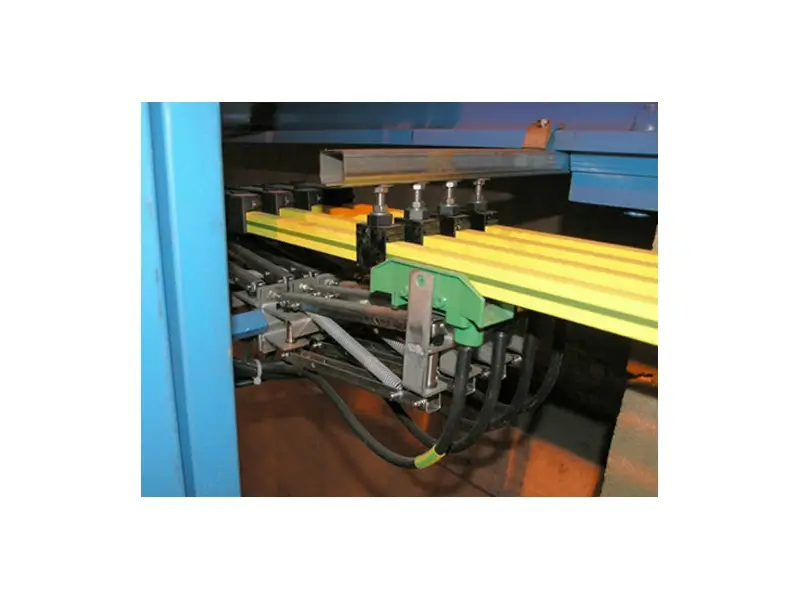

Schnelle Montage für 3 bzw. 4 Schienen im Innenbereich.
Schienenverbindung mit Montage- und Kontaktierungshinweisen.
Energieeinspeisung anstelle eines Schienenverbinders.
Fixpunktbildung zur kontrollierten Wärmeausdehnung.
Galvanische Trennung von Wartungs- und Teilabschnitten.

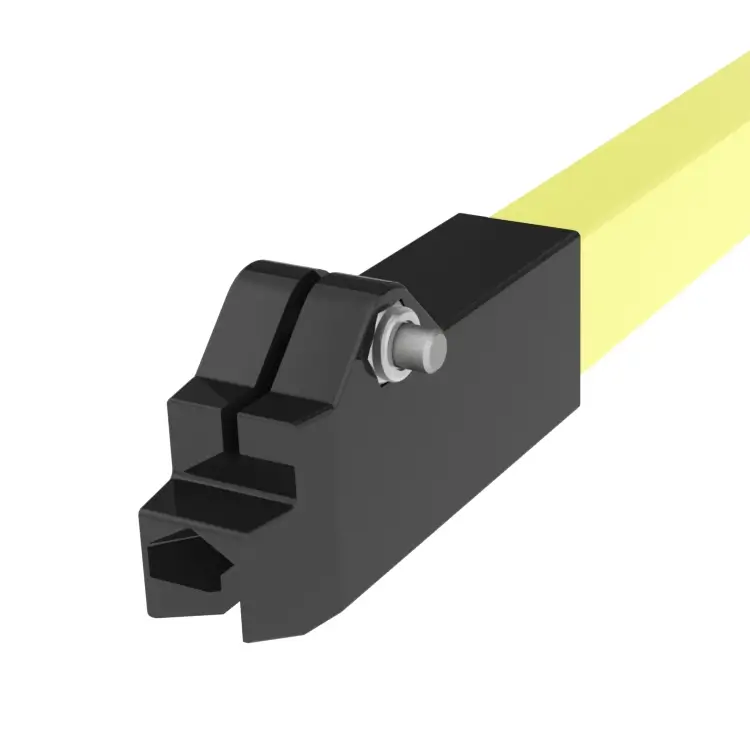

Schienenabschluss als Berührungsschutz.
Kunststoff-Stromabnehmer für typische Industrieanwendungen.
Robuste Metallausführung, Einzel-/Doppelabnehmer, horizontal/vertikal.
Kompletter Kopf für Stromabnehmer 081209 (Schraubklemmenanschluss).
Berührungsgeschützte Schleifkontakte für geeignete Köpfe.
Für definierte Ein-/Ausfahrbereiche (Geschwindigkeitsvorgabe beachten).
Programmerweiterung innerhalb der SinglePowerLine-Familie.
