Produktbeschreibung

Vorspannzylinder (Bolzenspanner) von Enerpac sind hydraulische Werkzeuge zum präzisen Erzeugen einer definierten axialen Vorspannkraft an Schraub- und Stehbolzenverbindungen. Im Gegensatz zur reinen Drehmomentmethode wird die Vorspannung dabei direkt über Zugkraft aufgebaut, wodurch Unsicherheiten durch Reibung und Schmierung reduziert werden können.

Das Grundprinzip ist in der Praxis ähnlich: Der Zylinder spannt den Bolzen axial, die Mutter wird im gespannten Zustand nachgesetzt, anschließend wird der Druck abgelassen – die gewünschte Vorspannung bleibt in der Verbindung.

Einsatzbereiche

Kraftwerksanlagen: kritische Verschraubungen an Wind-, Gas- und Dampfturbinen sowie Aggregate-Instandhaltung.
Windenergie: Vorspannen von Fundamenten (z. B. Anker-/Stab-Systeme) und Montage/Service an Großverschraubungen.
Prozessindustrie: Flansche, Druckbehälter, Wärmetauscher und Rohrleitungsbau bei kontrollierten Vorspannkonzepten.
Offshore & Unterwasser: Verschraubungen unter Wasser an Flanschen und Strukturen (Taucher-/ROV-nahe Anwendungen).

Unterschiede der Varianten

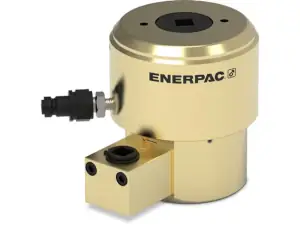

PGT-Serie: Vorspannzylinder für Stromerzeugung – ausgelegt für kritische Anwendungen an Wind-, Gas- und Dampfturbinen; mit Features wie automatischem Kolbenrückzug, Zykluszähler und hochwertiger Beschichtung.
HM-Serie (Topside): Hydraulische Oberseiten-Schraubenspannelemente mit Vorspannkräften bis 1500 bar, Hubanzeige und Überhubbegrenzung; Druckmessdosen in Größen von M20 bis M100.
FTE-Serie (Fundament): Elliptische Ausführung für beengten Zugang; Nutzung vorhandener Sechskantmuttern als Widerlager zur Vermeidung von Gewindepassungsproblemen; entwickelt für Fundamente in Windkraftanlagen.
EAJ-Serie (Aquajack® Unterwasser): Kompakte Unterwasser-Vorspannwerkzeuge mit Split Nut®-Schnellspannmutter, sichtbarer Hubanzeige und max. 1500 bar für anspruchsvolle Unterwassereinsätze.

Sicherheitsaspekte & Normen

Vorspannanwendungen arbeiten je nach System mit Ultrahochdruck (z. B. 1500 bar) und erfordern konsequent passende Pumpen, Schläuche und Kupplungen für die jeweilige Druckstufe. Der Einsatz von ungeeigneten Komponenten (insbesondere die Verwechslung von 700-bar- und 1500-bar-Komponenten) kann zu Leckagen, Schlauchplatzern und gefährlichen Situationen führen.

Normen und Regelwerke (Einordnung): Für die Auslegung und Bewertung von Schraubenverbindungen werden in der Praxis u. a. VDI 2230 (Berechnung hochbeanspruchter Schraubenverbindungen) sowie flanschbezogene Regeln wie EN 1591-1 (Berechnung von Flanschverbindungen) herangezogen. Diese Normen beschreiben die Auslegung/Verifikation der Verbindung – nicht automatisch eine Produktzertifizierung des Werkzeugs. Für Arbeiten in explosionsgefährdeten Bereichen gilt: Nur dort einsetzen, wo die eingesetzten Komponenten entsprechend der betrieblichen Gefährdungsbeurteilung geeignet sind (z. B. ATEX-Anforderungen, falls im Einsatzbereich gefordert).

Bedienerfreundlichkeit

HM-Serie: mechanische Überhubbegrenzung und integrierte Hubanzeige; je nach Modell mechanische Lösung bzw. Druckbegrenzungsventil zur Überhubvermeidung; rutschfester Griff.
EAJ-Serie: Split Nut®-Schnellspannmutter für schnelle Montage/Demontage, sichtbare Kolbenhub-Anzeige und Schnellkupplungen für zügige Schlauchverbindung – auch unter erschwerten Bedingungen.
PGT-Serie: automatischer Kolbenrückzug zur Vereinfachung der Bedienung sowie Zykluszähler als Wartungsindikator.

Technische Daten

Enerpac Vorspannzylinder (Beispielabbildung)

Merkmal	Angabe
Prinzip	Hydraulisches Vorspannen über axiale Zugkraft (Bolzenspanner)
Arbeitsbereich (anwendungsabhängig)	Bolzengrößen je nach Serie, z. B. M20 bis M100 (HM) bzw. M20 bis M90 (EAJ)
Max. Systemdruck (serienabhängig)	Bis 1500 bar (HM / EAJ)

HM-Serie – Kenndaten	Angabe
Bolzengrößen (Druckmessdosen)	M20 bis M100
Max. Betriebsdruck	Bis 1500 bar (21.750 psi)
Hub	15 mm
Überhubvermeidung	HM01 bis HM05: mechanische Überhubbegrenzung, kein Federrückzug HM06 bis HM15: Druckbegrenzungsventil zur Überhubvermeidung, Federrückzug

EAJ-Serie – Typenübersicht	Bolzengröße	Betriebsdruck max.	Wirksame Kolbenfläche	Volllastkapazität	Hub
EAJ 1LC	M20 - M22	1500 bar	1008.7 mm²	151.3 kN	20 mm
EAJ 2LC	M24 - M30	1500 bar	1658.4 mm²	248.7 kN	30 mm
EAJ 3LC	M33 - M36	1500 bar	2524.3 mm²	378.6 kN	30 mm
EAJ 4LC	M39 - M42	1500 bar	3686.7 mm²	553.0 kN	30 mm
EAJ 5LC	M45 - M52	1500 bar	5908.7 mm²	886.3 kN	30 mm
EAJ 6LC	M56 - M64	1500 bar	8312.8 mm²	1246.9 kN	30 mm
EAJ 7LC	M68 - M76	1500 bar	12369.0 mm²	1855.4 kN	30 mm
EAJ 8LC	M80 - M90	1500 bar	15473.0 mm²	2320.9 kN	30 mm

Passende Artikel/Zubehör

Elektro-Vorspannpumpen ZUTP: zweistufige Elektro-Vorspannpumpe für Vorspannwerkzeuge und Hydraulikmuttern, bis 1500 bar.
Lufthydraulische Pumpe ATP: kompakte lufthydraulische Vorspannpumpe bis 1500 bar, geeignet für Vorspannanwendungen.
Enerpac Hochdruck-Schläuche für 1500 bar: Schläuche für den Einsatz mit 1500-bar Hydraulik-Vorspanngeräten (z. B. HT1503, HT1510, HT1503HR, HT1510HR).
Adapterkits: für die Anpassung an unterschiedliche Gewinde-/Bolzenanwendungen (serienabhängig).
