Die 2-polige Schleifleitung für den vorzugsweise geraden Bahnverlauf, ist schnell und sicher montiert. Die Steck-Schneidverbinder sind leicht ineinander geklickt und einfach in Länge und Polzahl erweiterbar. Die Schleifleitung MulitLine 0835 bietet durch ihren 2-poligen Aufbau und die Hohlkammerstruktur eine hohe Festigkeit. Sie ist in einer 2-phasigen Variante und in einer Phase + PE Kombination lieferbar. Typische Applikationen sind Shuttle Systeme oder ähnliche Anlagen im Innenbereich mit geringem Einbauraum.

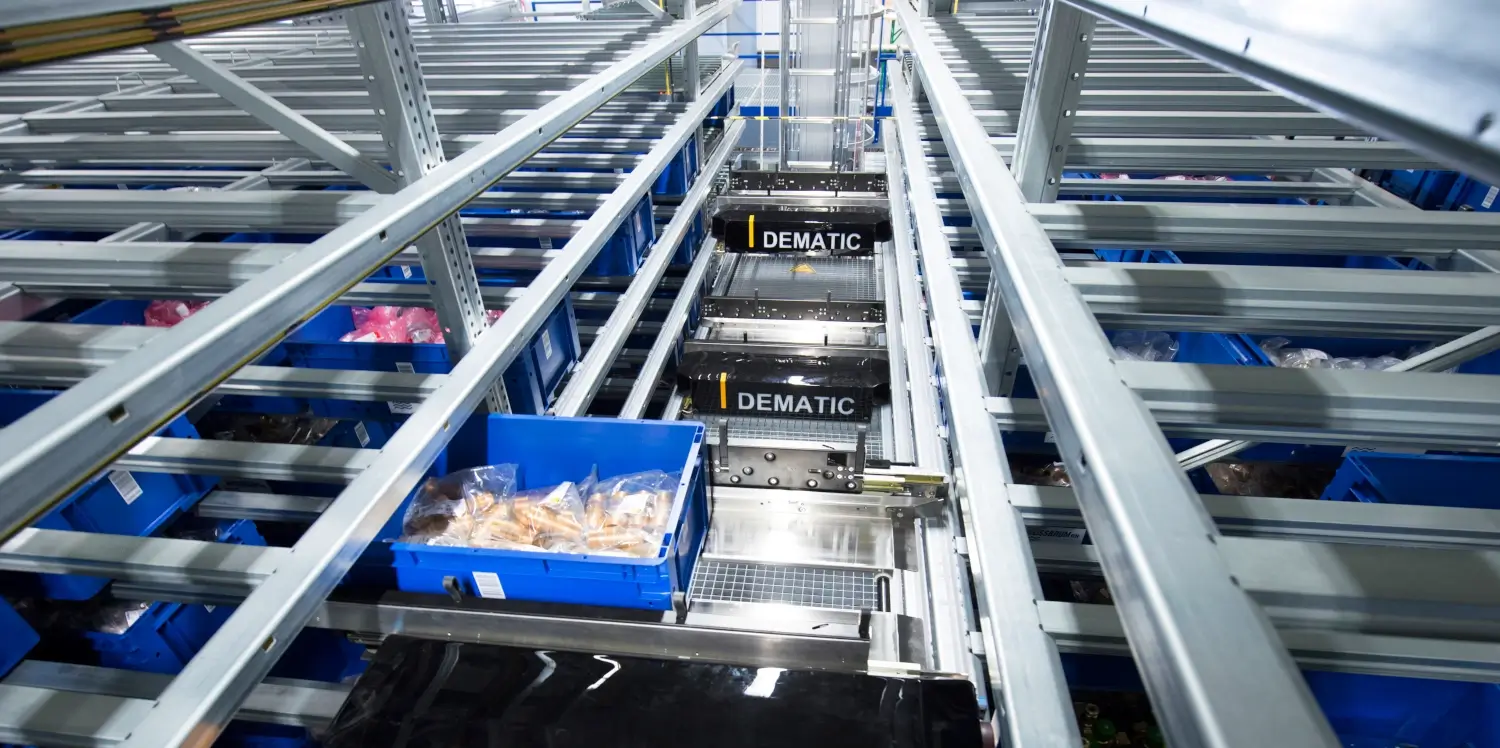

MultiLine 0835 ist ein modulares Kleinschleifleitungsystem (kompakte Stromschiene/Schleifleitung) für die zuverlässige Energiezuführung – optional auch mit Schutzleiter (PE) – in Anlagen mit geringem Einbauraum. Es ist speziell für Intralogistik-Anwendungen ausgelegt und wird typischerweise als Gassenversorgung in Shuttle-Systemen, Verschiebeeinheiten oder längsverfahrbaren Zuführachsen eingesetzt.
Der Systemaufbau ist auf schnelle, definierte Verbindungsstellen ausgelegt: Steck-/Schneidverbinder sorgen für reproduzierbare Kontaktierung, während das Hohlkammerprofil die Schiene mechanisch stabil macht. Das System lässt sich in Länge und (programmabhängig) in der Polzahl flexibel erweitern.
Die 2-polige Schleifleitung ist als Standardvariante 2 x Phase (PH) oder als Variante Phase + Schutzleiter (PH+PE) verfügbar (PE ist dabei eindeutig gekennzeichnet). Die Systemstrecke wird aus Standardschienen, Schleifleitungsverbindern und Schienenhaltern aufgebaut; Endsegmente übernehmen den Abschluss, und am Einspeise-Endsegment wird der Fixpunkt definiert.
| Komponente | Beschreibung | Typische Auswahl / Varianten |
|---|---|---|
| Schleifleitung | Twin-Profil mit PVC-Isolation und Cu-ETP-Leitern für kompakte Einbauräume | 2 x PH oder PH+PE |
| Endsegment (Endeinspeisung) | Endabschluss; am Einspeise-Ende mit Endkappensteg als Fixpunkt und integrierter Einspeisung | 24 A oder 32 A; Anschlussquerschnitt 1.5–2.5 mm² oder 4–6 mm²; 2 x PH oder PH+PE |
| Schleifleitungsverbinder | Set zur definierten Verbindung von 2 Schienen (Steckverbinder + Verbinderkappe mit Zentrierfunktion) | Montage per Hand und Kunststoffhammer bis Anschlag, anschließend Kappe bis Anschlag aufschieben |
| Universalschienenhalter | Halter zur Befestigung der Schiene; alternativ sind kundenspezifische Halter für Fahrbahnprofile möglich | Befestigung mit Kunststoff-Spreizniete; nominell 800 mm Abhängeabstand |
| Stromabnehmereinheiten | Stromabnehmer werden am Halteblech eingeklipst und sind im Servicefall werkzeuglos ersetzbar | PE-Stromabnehmer nur in Position PE; Anschluss mit hochflexibler Leitung (Klasse 6) |
| Ersatzteilpaket | Set für fehlende/beschädigte Kleinteile inkl. Montage-Elementen | Enthält u. a. Endkappen, Ringkabelschuhe, Verbinderkappen, Steckverbinder, Halter, Spreiznieten, Montagesatz |
Für den Betrieb ist die richtige Systemkonfiguration (z. B. PH+PE bei erforderlichem Schutzleiter) sowie die korrekte Leitungsführung der Anschlussleitung entscheidend; insbesondere ist der PE-Stromabnehmer ausschließlich in der vorgesehenen PE-Position einzubauen. Der Fixpunkt wird über das Einspeise-Endsegment definiert; der restliche Aufbau berücksichtigt den Längenausgleich der Strecke.
Die Schleifleitung ist mit Schutzart IP2X (nach IEC/EN 60529) beschrieben; als relevante Normen sind u. a. DIN EN 60664-1 und VDE 0110-1 genannt. Das Datenblatt weist zudem auf anlagenseitige Maßnahmen hin, um den Zugriff auf Stromabnehmer zu verhindern, wenn Spannungen > 48 V verwendet werden.
Bei elektrischen Komponenten gilt: Montage und Wartung nur im spannungsfreien Zustand, geeignete Anschlusstechnik verwenden und die Kontaktierung der Verbinder mechanisch korrekt (bis Anschlag) ausführen, um Übergangswiderstände und lokale Erwärmung zu vermeiden.
| System | MultiLine 0835 (kompakte Kleinschleifleitung) |
|---|---|
| Elektrische Ausführung | 2-polig; Varianten 2 x PH oder PH+PE |
| Nennspannung | 230/400 V AC (Europa) oder 24–48 V AC/DC (Niederspannung, abhängig von Ausführung) |
| Nennstrom | 32 A (100% ED, systembezogen) |
| Schutzart | IP2X (nach IEC/EN 60529) |
| Arbeitstemperatur | -5 °C bis +60 °C |
| Schienenprofil | ca. 38 mm Höhe × 98 mm Tiefe |
| Standardschiene | 4000 mm (Toleranz ±2 mm bei 20 °C) |
| Leitermaterial / Querschnitt | Cu-ETP, 2 x 25 mm² |
| Isolation | PVC (Datenblatt nennt halogenfrei; optional halogenhaltig) |
| Max. Geschwindigkeit | bis 300 m/min |
| Typische Systemlänge | bis ca. 120.0 m (anwendungsabhängig) |
| Halterabstand | nominell 800 mm; Mindestabstand zur Verbinderkappe 150 mm |
Für ein vollständiges System werden neben der Schleifleitung passende Endsegmente, Verbinder, Schienenhalter und Stromabnehmereinheiten benötigt. Für Wartung und Instandhaltung sind Ersatzteilpakete sinnvoll, um typische Kleinteile schnell verfügbar zu haben.
| Artikel | Ausführung | Artikel-Nr. |
|---|---|---|
| Schleifleitung 0835 | 2 x PH, 2-polig | 083516-4X21X11 |
| Schleifleitung 0835 | PH+PE, 2-polig | 083516-4X21X12 |
| Endsegment 0835 | 2 x PH, 24 A | 083553-260X211 |
| Endsegment 0835 | PH+PE, 24 A | 083553-260X212 |
| Endsegment 0835 | 2 x PH, 32 A | 083553-260X611 |
| Endsegment 0835 | PH+PE, 32 A | 083553-260X612 |
| Schleifleitungsverbinder 0835 | Verbinder-Set (Cu-Steckverbinder + Kappe) | 083526-6 |
| Universalschienenhalter 0835 | inkl. Spreiznieten | 083548-02-14 |
| Ersatzteilpaket 0835 | Kleinteile-Set + Montagesatz | 08-S089-0002 |
Hinweis: Beim Endsegment ist die Lieferung als Set (u. a. Endstücke/Endkappensteg) ohne Anschlussleitung beschrieben; Anschlussleitungen sind systemseitig gesondert vorzusehen.

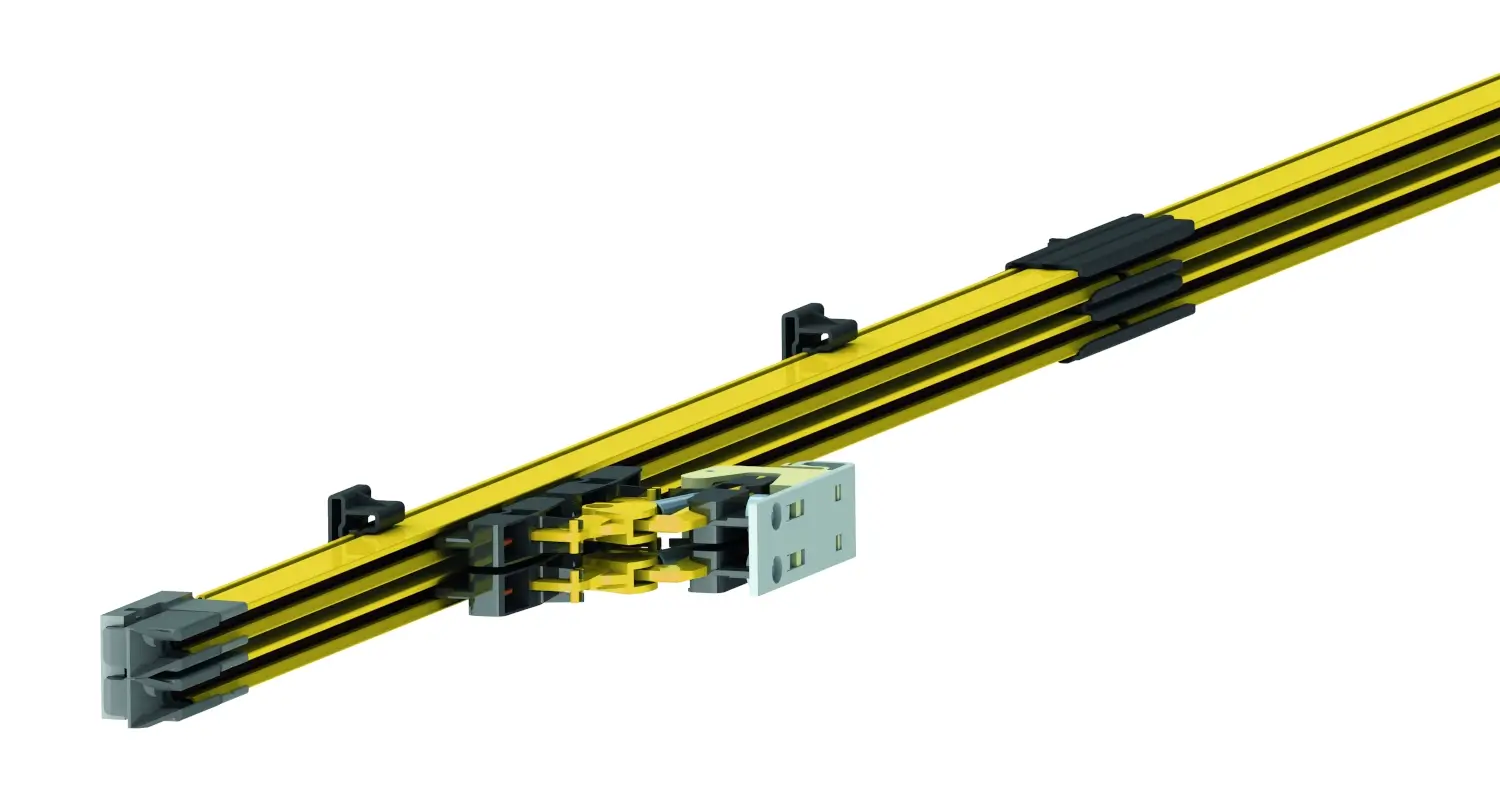

Kompakte Übersicht und Komponenten im Programm.

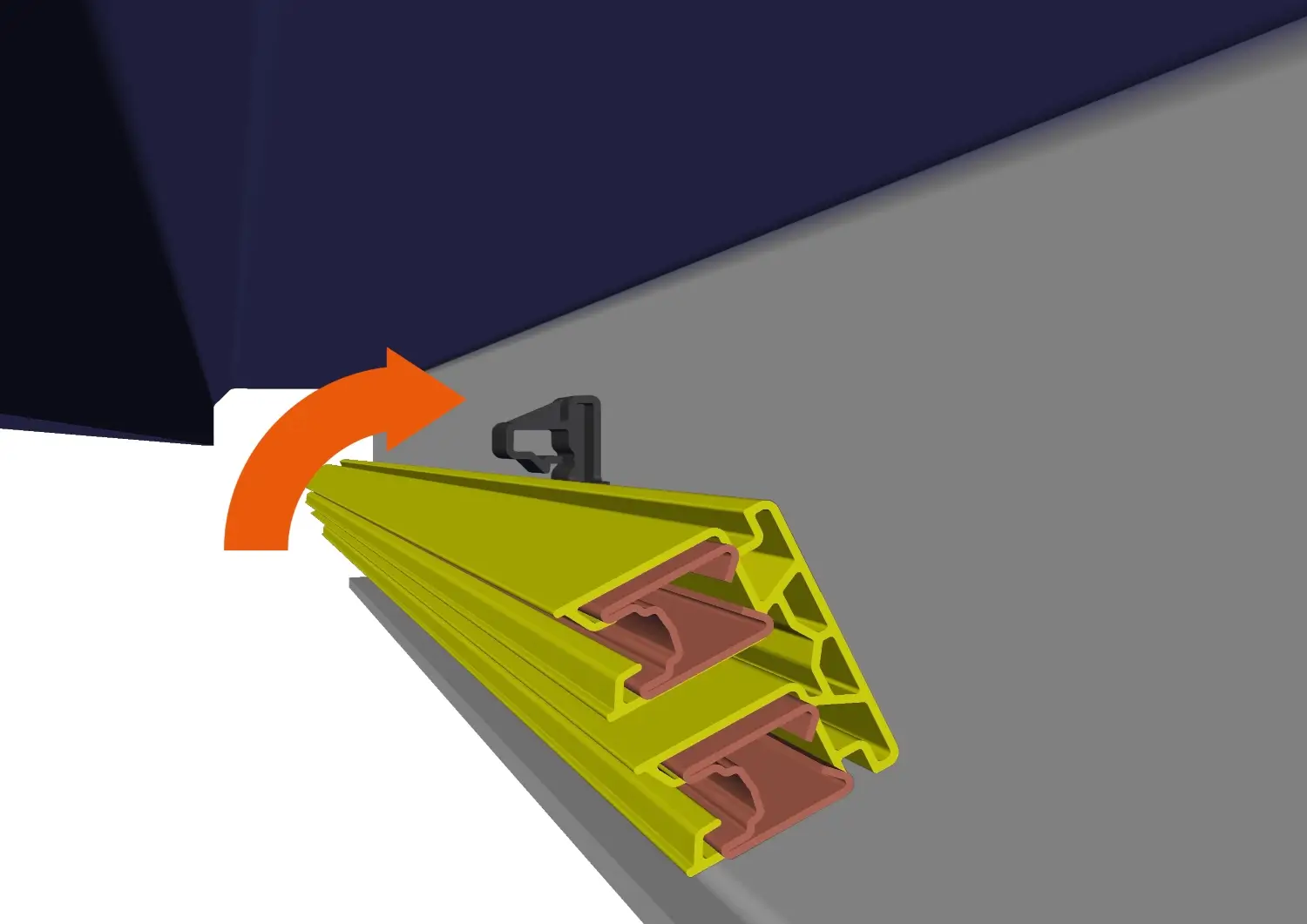

Schienenvarianten (2 x PH / PH+PE) im Überblick.
Endeinspeisung und Fixpunkt-Elemente.

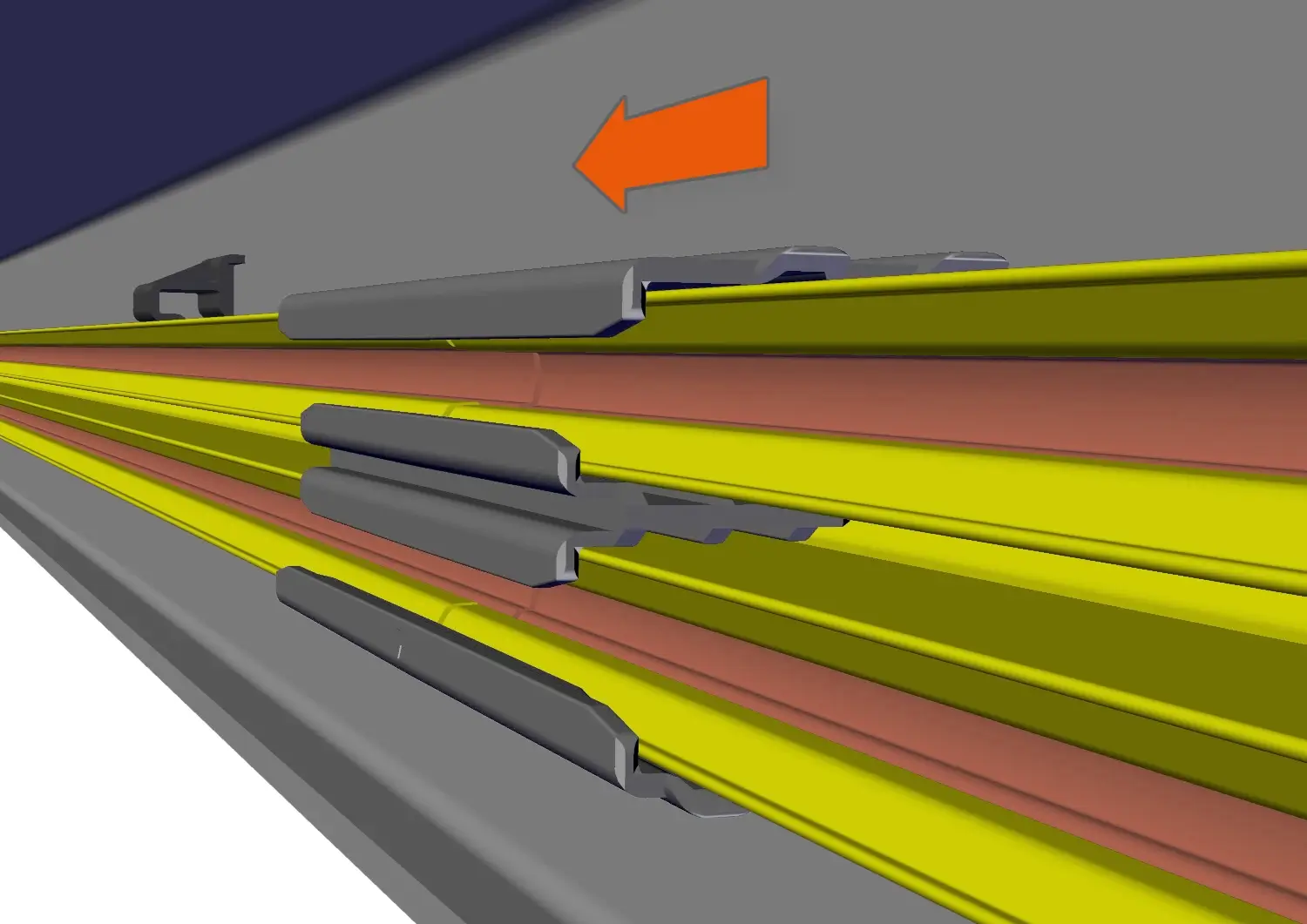

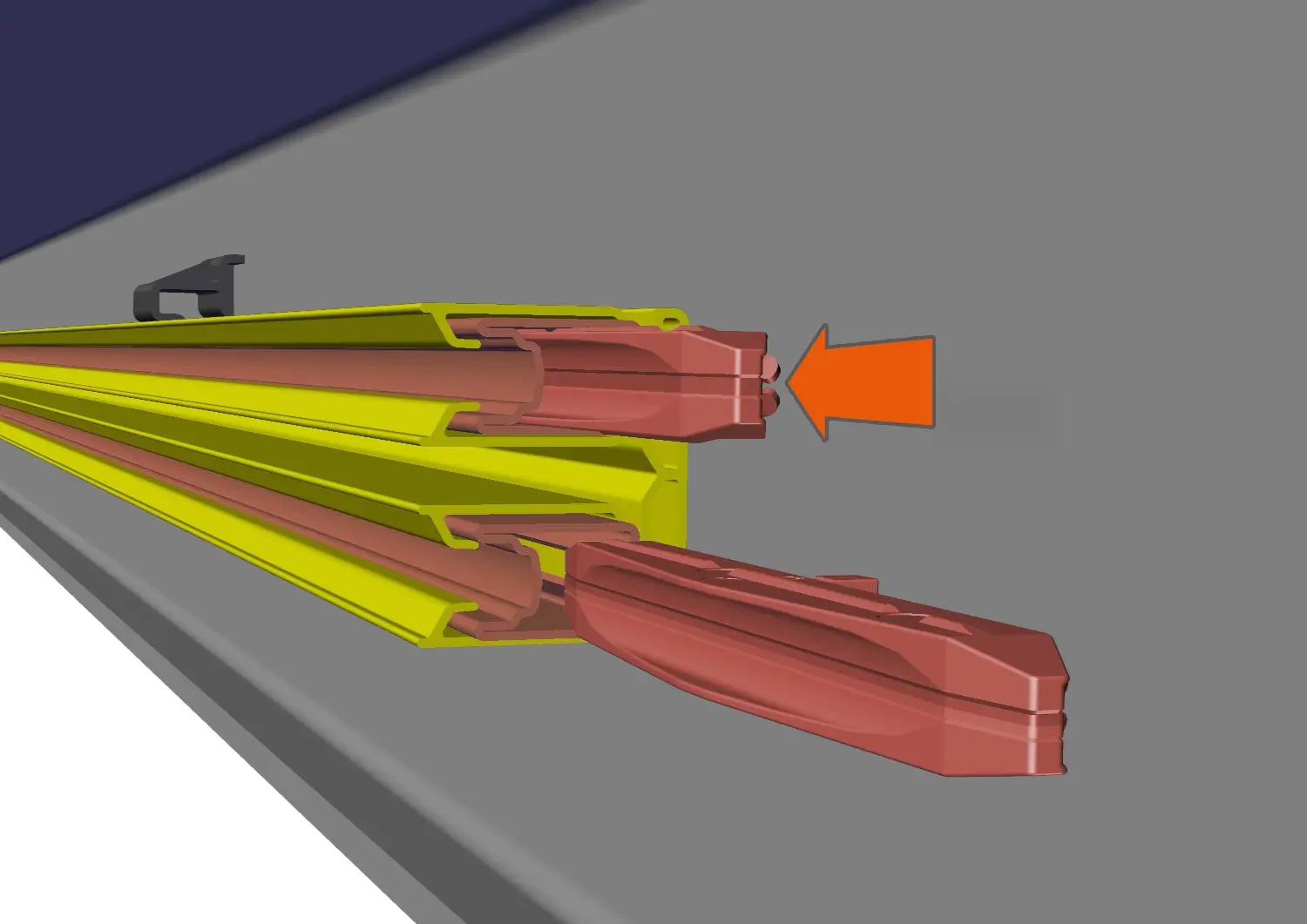

Definierte Verbindung der Schienenstränge.

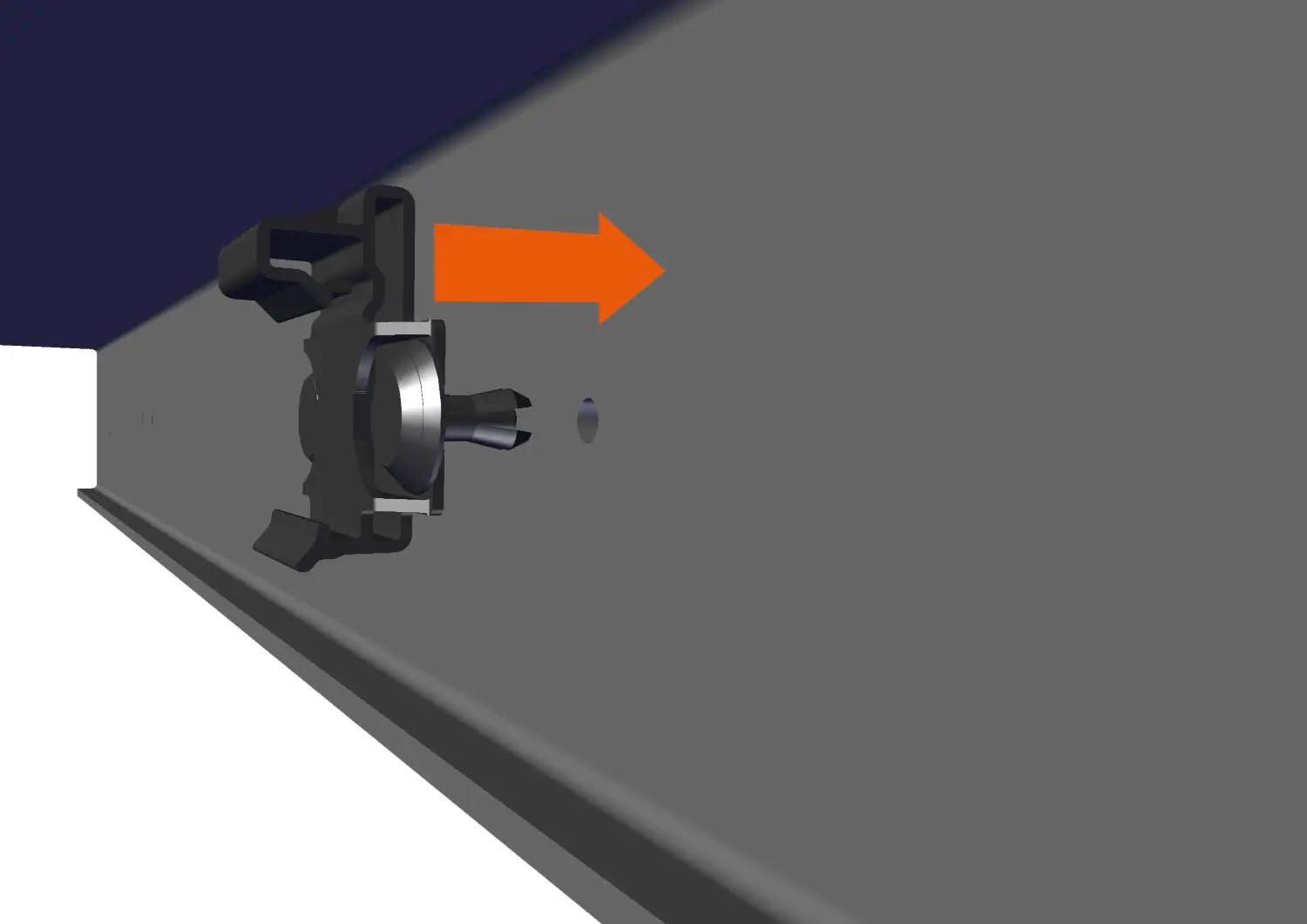

Halter, Abstände und Befestigung per Spreizniete.
Clip-in Stromabnehmer und Anschluss-Hinweise.
Kleinteile-Set für Service und Instandhaltung.
Systemdaten, Normen und Montageübersicht.
