SingleFlexLine 0811

Produktbeschreibung

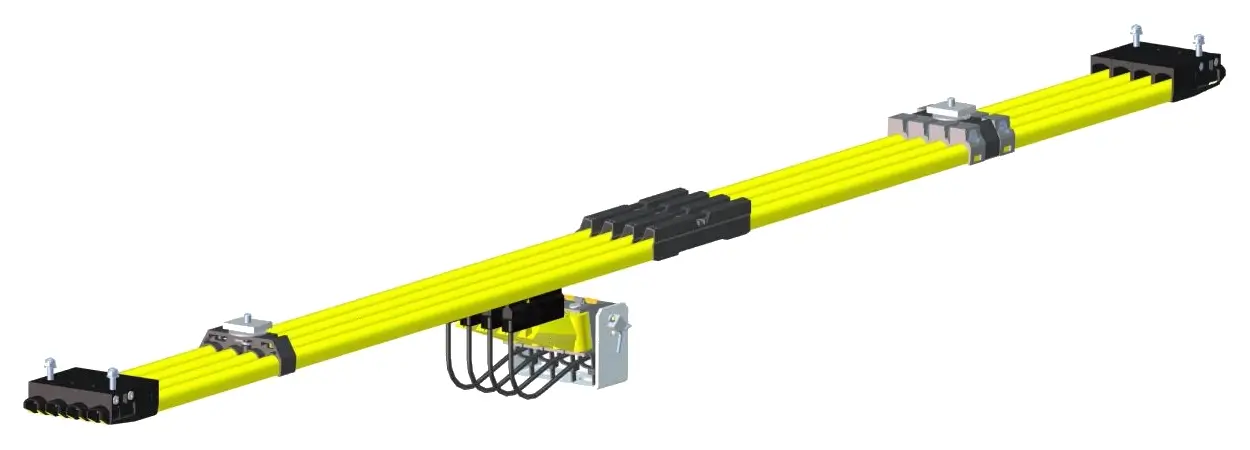

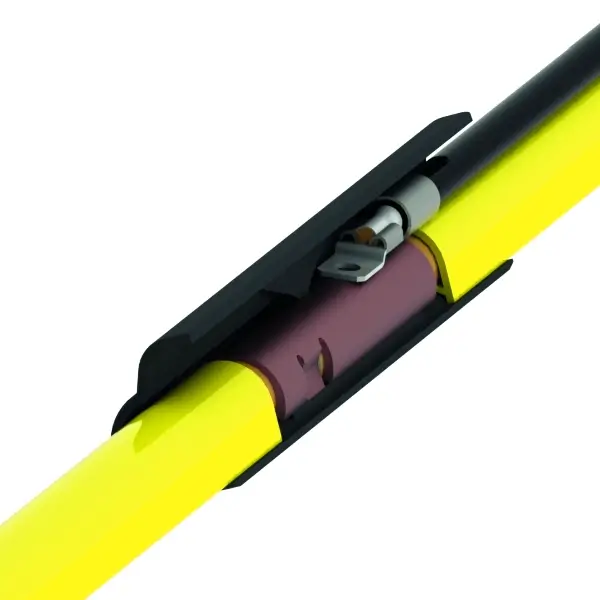

Die SingleFlexLine 0811 ist eine einzelpolige, vollisolierte Schleifleitung für kurvenreiche Streckenverläufe und Ringanordnungen. Durch die Isolation der Einzelpole bietet das System einen Berührungsschutz und ist für die Energie- und (systemseitig) Datenzuführung zu bewegten Verbrauchern konzipiert.

Das System gehört in vielen industriellen Anwendungen zum Standard. Eine hohe mechanische Festigkeit wird durch die Rinnengeometrie erreicht. Für eine schnelle Installation sorgt die werkzeuglose Verbindertechnik mit Bajonettsystem an den Schienenenden sowie die Unterstützung durch mehrpolige Schienenhalter.

Ein zentrales Konstruktionsmerkmal ist die Möglichkeit, Verbinderstellen als Dehnelement zu nutzen: Durch Vergrößerung der Schienenausklinkung für den Verbinder kann jede Verbinderstelle als Dehnelement verwendet werden, wodurch zusätzliche Dehnelemente häufig entfallen.

Praxisnahe Einsatzbereiche

• Elektrohängebahnen (EHB) und ähnliche Bahnsysteme, bei denen ein flexibler Streckenverlauf gefordert ist.
• Sorteranlagen und Materialfluss-Systeme mit kurvigen Strecken und wechselnden Einbaulagen.

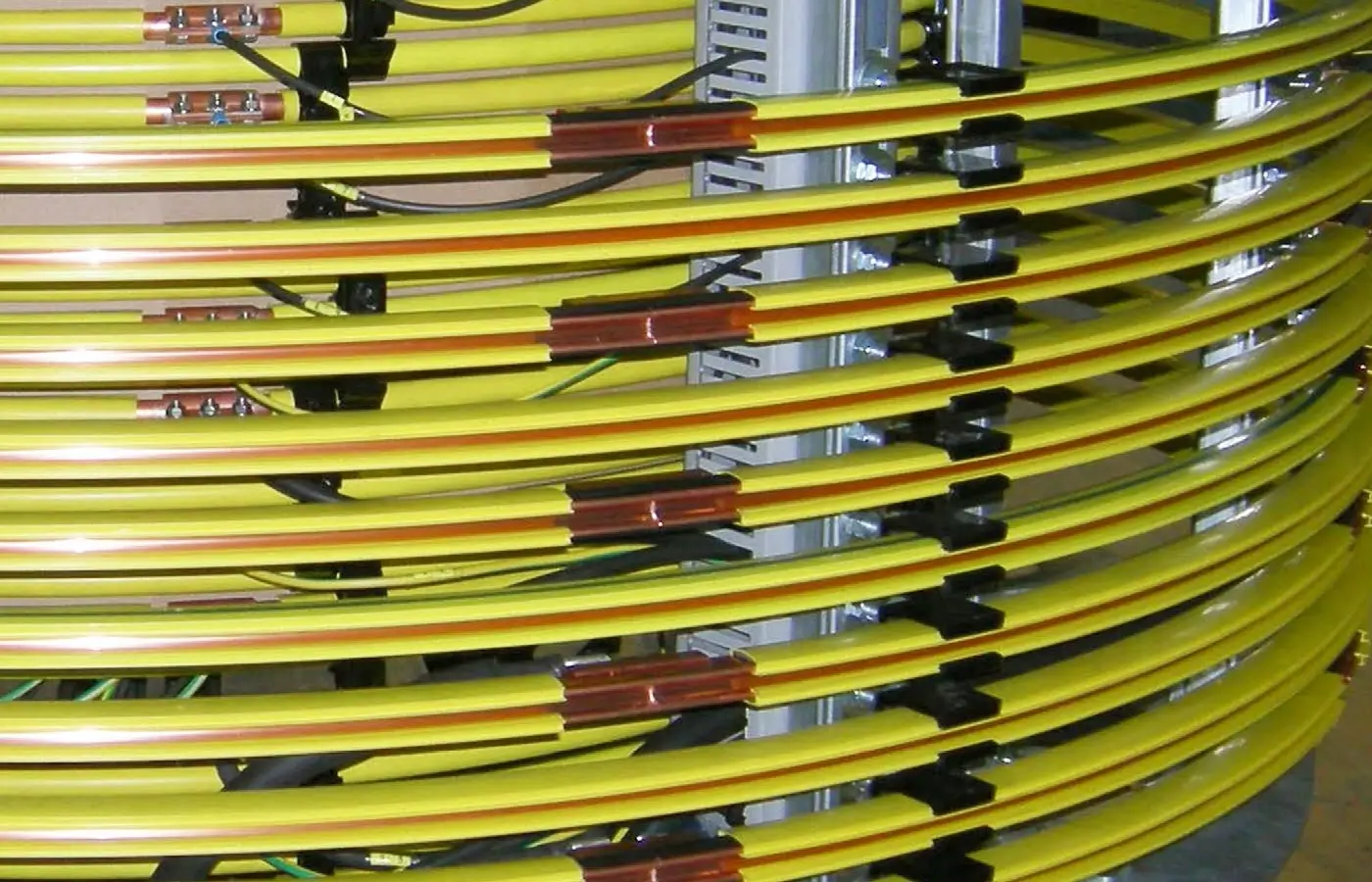

• Schleifringanordnungen (Ring-/Kreisaufbauten) für rotierende oder umlaufende Anwendungen.
• Anwendungen, bei denen Polzahl, Radius und Streckenführung variabel aufgebaut und erweitert werden sollen.

Aufgrund der Vielzahl möglicher Konfigurationen und Umweltbedingungen ist die Eignung der Komponenten im Einzelfall zu prüfen. Für Anwendungen außerhalb des bestimmungsgemäßen Einsatzes und der technischen Daten wird keine generelle Zusicherung abgegeben.

Systemaufbau, Anpassung und Montage

Die einzelpoligen Schienen werden je nach Bedarf zu mehrpoligen Systemen kombiniert. Die Anpassung an den Streckenverlauf kann mittels Biegewerkzeug erfolgen, sodass sich das System an Radius und Einbausituation anpassen lässt.

Die Montage ist auf einfache Abläufe ausgelegt: Ein großer Teil der Installation erfolgt werkzeuglos durch Klips- oder Eindrehvorgänge; für weitere Schritte genügen übliche Standardwerkzeuge. Sofern Sonderwerkzeuge erforderlich sind, können diese erworben oder für die Montage bereitgestellt werden.

Für die Befestigung stehen mehrpolige Schienenhalter sowie Kombihalter zur Verfügung. Kombihalter können neben Schleifleitungen auch Komponenten wie Codier- und Barcodebänder sowie Datenübertragungsleitungen für berührungslose Datenkommunikation entlang der Strecke aufnehmen.

Varianten und Ausführungen

• Leiter- und Isolationswerkstoffe: Die isolierten Schleifleitungen sind in unterschiedlichen Leiter- und Isolationswerkstoffen verfügbar, um sie an Rahmenbedingungen der Anwendung anzupassen.
• Farb- und Schutzleiterkennzeichnung: Isolierprofile sind in gelb (Sicherheitsfarbe, ähnlich RAL 1018) eingefärbt; Schutzleiterprofile sind zusätzlich mit einem durchlaufenden grünen Streifen als Schutzleiter gekennzeichnet.
• PEplus: Optional ist das System mit dem Schutzsystem PEplus verfügbar. Durch die spezielle Ausgestaltung von PE-Schleifkohle und Isolierprofil kann der Schutzleiter nicht in eine Phasenschiene eingreifen. Das System ist zu bestehenden Komponenten kompatibel und kann abschnittweise ohne Änderung der Einbauposition von Schiene oder Stromabnehmer nachgerüstet werden. Verbindungsbauteile (z. B. Endkappen und Verbinderkappen) sind bei PEplus in grün ausgeführt.

Sicherheitsaspekte und Normen

• Berührungsschutz: Vollisolierte Einzelpole reduzieren das Risiko des direkten Kontakts mit leitfähigen Teilen.
• Schutzart IP 23: Bestimmungsgemäß für den Einsatz im Innenbereich sowie im wettergeschützten Außenbereich ausgelegt (nicht für dauerhaft ungeschützte Witterungseinwirkung vorgesehen).
• Maschinenrichtlinie: Komponenten eines Schleifleitungssystems werden als unvollständige Maschine eingestuft und unterliegen in diesem Umfang der Maschinenrichtlinie für den Einsatz in der Europäischen Union.

Passende Artikel/Zubehör

• Einfahrtrichter lang: Für Überfahrten mit Langarm-Stromabnehmern; zur Kompensation von horizontaler und vertikaler Ablenkung, mit definierter maximaler Überfahrtgeschwindigkeit.
• Einfahrtrichter kurz: Für Kurzarm- und Langarm-Stromabnehmer (Überfahrt); zur Kompensation von horizontaler und vertikaler Ablenkung, mit definierter maximaler Überfahrtgeschwindigkeit.
• Stromabnehmerkopf: Stromabnehmerkopf mit Steckanschluss; Energieübertragung über Kontaktstelle bei permanenter Anpresskraft. Je nach Ausführung können Kupfer-Graphitkohlen (höhere Ströme, Überfahrten/Trichter) oder Graphitkohlen (gute Gleit-/Kontakteigenschaften; für Datenübertragung geeignet, Mindeststrombelastung 1 A empfohlen) eingesetzt werden.
• Fixpunktklemme 0811: Mechanische Fixierung der Schleifleitungsschiene als Bezugspunkt; ermöglicht definierte Ausdehnung ab Fixpunkt und verhindert ein Wandern des Systems. Verwendung zusammen mit einem verschraubten Schienenhalter; Klemmung durch Anziehen der Schraube.
