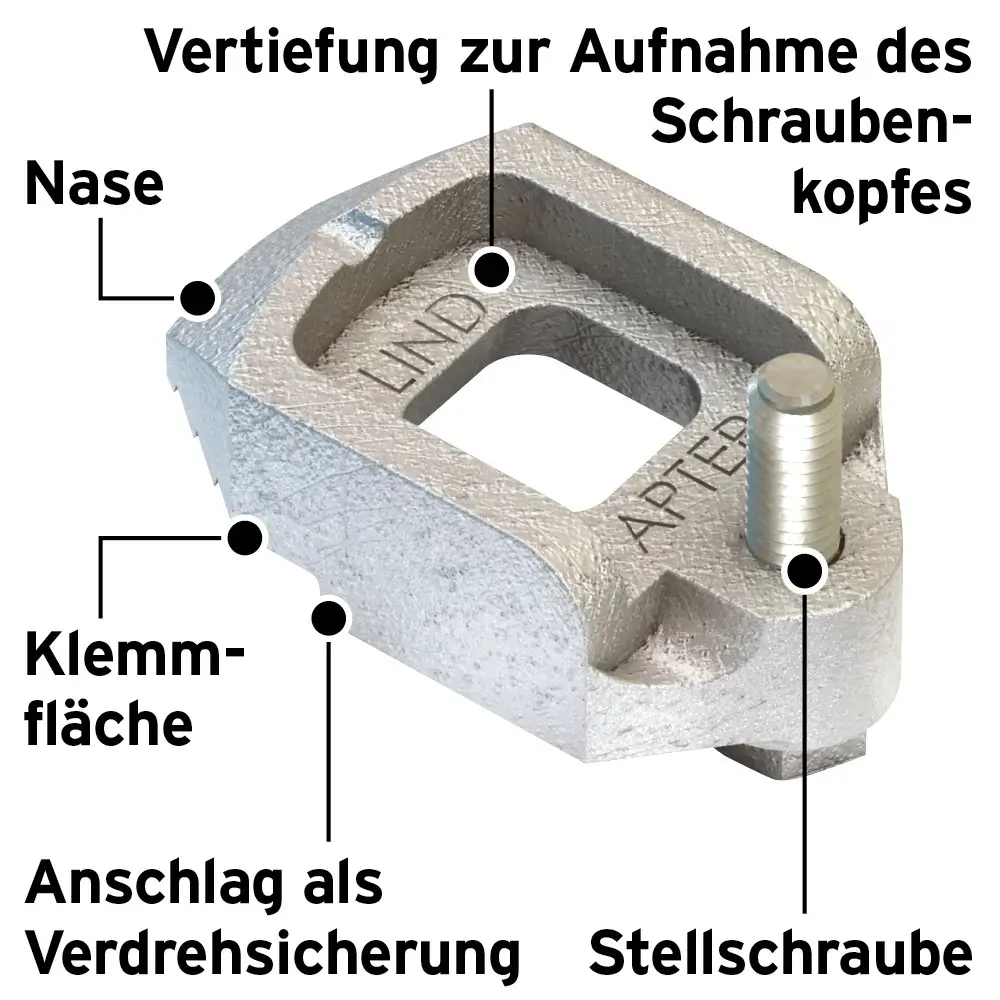

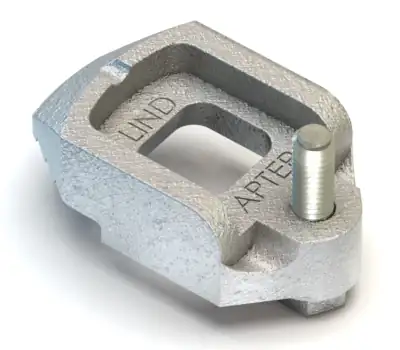

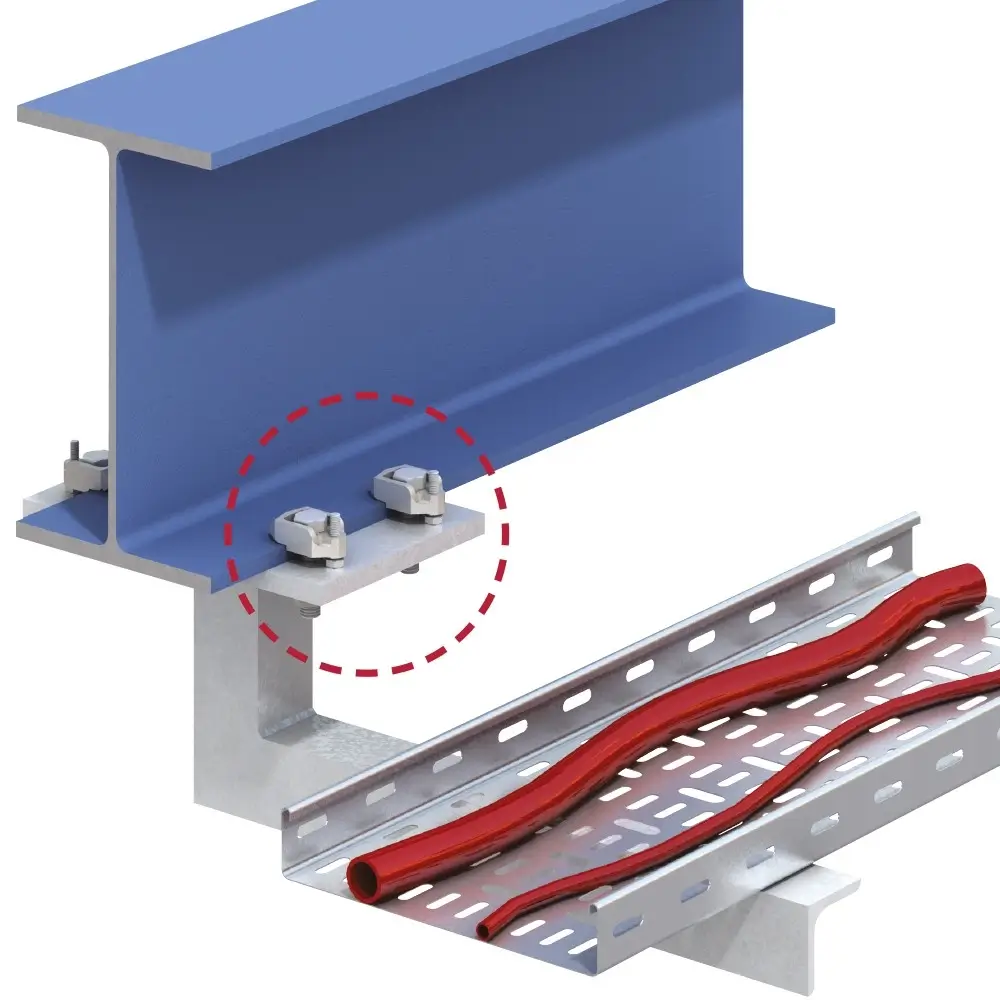

Diese Klemme hat eine Stellschraube für stufenlosen Klemmbereich zur Anpassung an unterschiedliche Flanschdicken.
Diese Klemme hat eine Stellschraube für stufenlosen Klemmbereich zur Anpassung an unterschiedliche Flanschdicken.

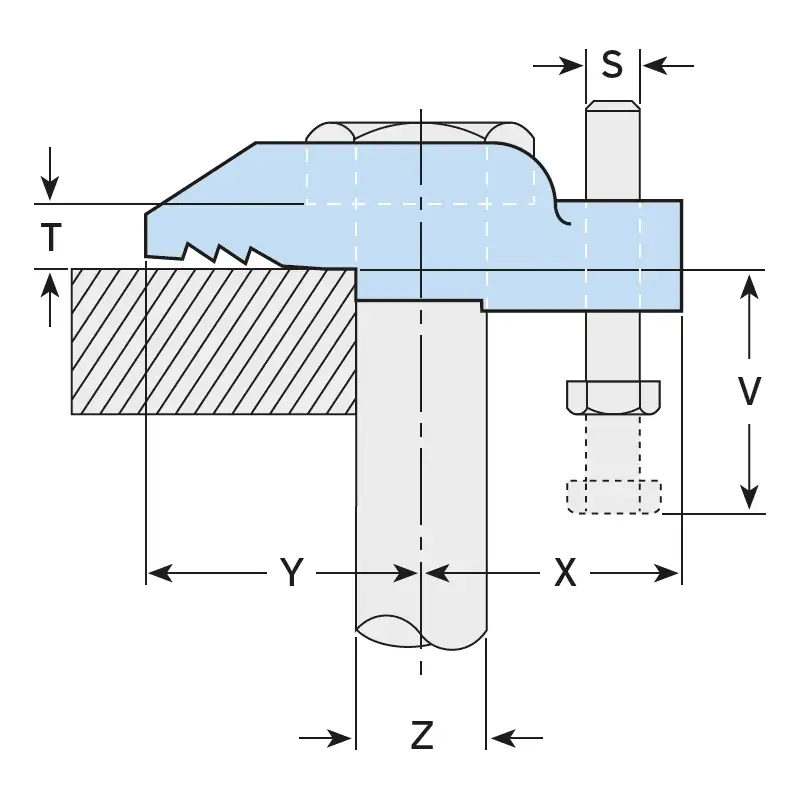

Zulässige Belastung (5:1 Sicherheitsfaktor) | Abmessungen | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Artikelnummer | Schraube 8.8 Z | Zug / 1 Schraube | Schub / 2 Schrauben | Anziehmoment* | Klemmbereich V1) | Klemmbereich V2) | Y | X | S | T | Breite |
kN | kN | Nm | mm | mm | mm | mm | mm | mm | |||
D210 | M10 | 1,5 | - | 20 | 5 - 10 | 10 - 20 | 20 | 20 | M6 | 5 | 26 |
D212 | M12 | 5,8 | 0,9 | 69 | 5 - 10 | 10 - 22 | 26 | 25 | M6 | 6 | 29 |
D216 | M16 | 8,5 | 1,7 | 147 | 6,5 - 13 | 13 - 20 | 30 | 30 | M8 | 8 | 35 |
D220 | M20 | 14,7 | 3,0 | 285 | 8,5 - 17 | 17 - 24 | 36 | 35 | M10 | 10 | 42 |
1) Stellschraube (S) von oben eindrehen.
2) Stellschraube (S) von unten eindrehen.
* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.
Zur Bemessung nach Eurocode 3 (ETA 20/0921, DoP 007) gelten die charakteristischen Tragfähigkeiten.
Trägerklemme Typ D2 | Schraube | () | () | () | () | () | () | () |
---|---|---|---|---|---|---|---|---|
10 | M10 | |||||||
12 | M12 | |||||||
16 | M16 | |||||||
20 | M20 |
