Sechskant-Schaftschrauben DIN 931
Sechskantschrauben nach DIN 931 haben ein Teilgewinde. Ihre Gewinde reichen nicht bis zum Kopf sondern gehen in einen gewindelosen Schaft über. Diese Schrauben sind auch als Maschinenschrauben bekannt. Das Sortiment bietet eine große Längenauswahl und ist damit vielseitig einsetzbar. Die mindest Gewindelänge ist genormt. Die Schrauben der DIN 931 sind mit denen der ISO 4014 bis auf ihre Schlüsselweite austauschbar.
Die Sechskantschrauben DIN 931 sind neben den Schrauben 933 die typischen Maschinenschrauben. Diese Sechskantschrauben finden sich in jeder Schlosserei oder Werkstatt an.
Wichtige Merkmale der Sechskantschraube DIN 931
- Schraube mit Schaft
- austauschbar mit ISO 4014

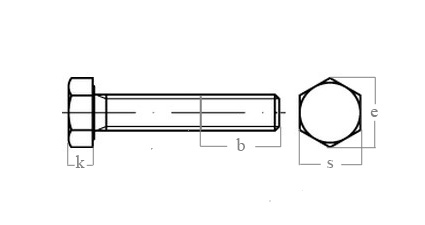

Schraubengrößen:
| Schrauben-durchmesser d (mm) | Schlüssel-weite s (mm) | Kopfdurch-messer e min (mm) | Kopf-dicke k (mm) | Gewinde-länge b1 (l<125 mm) | Gewinde-länge b2 (l<200 mm) | Gewinde-länge b1 (l>200 mm) |
| M 3 | 5,5 | 6,08 | 2 | 12 | - | - |
| M 4 | 7 | 7,74 | 2,8 | 14 | - | - |
| M 5 | 8 | 8,87 | 3,5 | 16 | 22 | - |
| M 6 | 10 | 11,05 | 4 | 18 | 24 | - |
| M 8 | 13 | 14,38 | 5,5 | 22 | 28 | - |
| M 10 | 17 | 18,9 | 7 | 30 | 32 | 45 |
| M 12 | 19 | 21,1 | 8 | 30 | 36 | 49 |
| M 14 | 22 | 24,49 | 9 | 34 | 40 | 53 |
| M 16 | 24 | 26,75 | 10 | 38 | 44 | 57 |
| M 18 | 27 | 30,14 | 12 | 42 | 48 | 61 |
| M 20 | 30 | 33,53 | 13 | 46 | 52 | 65 |
| M 24 | 36 | 39,98 | 15 | 54 | 60 | 73 |
| M 27 | 41 | 45,63 | 17 | 60 | 66 | 79 |
| M 30 | 46 | 51,28 | 19 | 66 | 72 | 85 |
| M 33 | 50 | 55,8 | 21 | 72 | 78 | 91 |
Die DIN 931 wurde durch die ISO 4014 ersetzt. Da die Schrauben der beiden DIN nicht 100% identisch sind, haben wir von TOMANRO beide Schrauben getrennt aufgeführt. Teilweise unterscheiden sich die Schrauben bei den Schlüsselweiten. Werden in einer Anlage die Schrauben gemixt, müssen die Monteure immer mehrere Schraubenschlüssel verwenden. Dies ist ein deutlicher und vermeidbarer Mehraufwand. Für eine Schraubengröße müsste der Monteur dann zwei verschiedene Schraubenschlüssel mitführen.
Die Maschinenschrauben DIN 931 bieten wir in verschiedenen Ausführungen an. Sie unterscheiden sich von dem Werkstoff und der Oberfläche.
Werkstoffe:
- Austenite (A2)
- Austenite (A4)
- Austenite (A5 / 1.4571)
- Kunststoff
- Messing
- 8.8
- 10.9
- 12.9
Die Oberfläche soll die Schraube vor Korrosion schützen. Dieser kann je nach Oberfläche die Schrauben vor Nässe, Salzwasser und andere Wettereinflüsse schützen.
Die Sechskantschrauben werden mit folgenden Oberflächen angeboten:
- unveredelt
- galv. verzinkt
- Feuerverzinkt
- flZnL/nc/x/x/480h/C (flZnncL-480h)
- galv. verzinkt 8 DiSP
- flZn/nc/TL/x/480h/C (flZnnc-480h-L)
- galv. verzinkt 8 DiSP + SL
Mehr zu den Werkstoffen und den Korrosionsschutzüberzügen finden Sie auf der Schrauben-Übersichtseite.
Bei TOMANRO kaufen Sie Sechskantschrauben DIN 931 einfach und direkt online.
