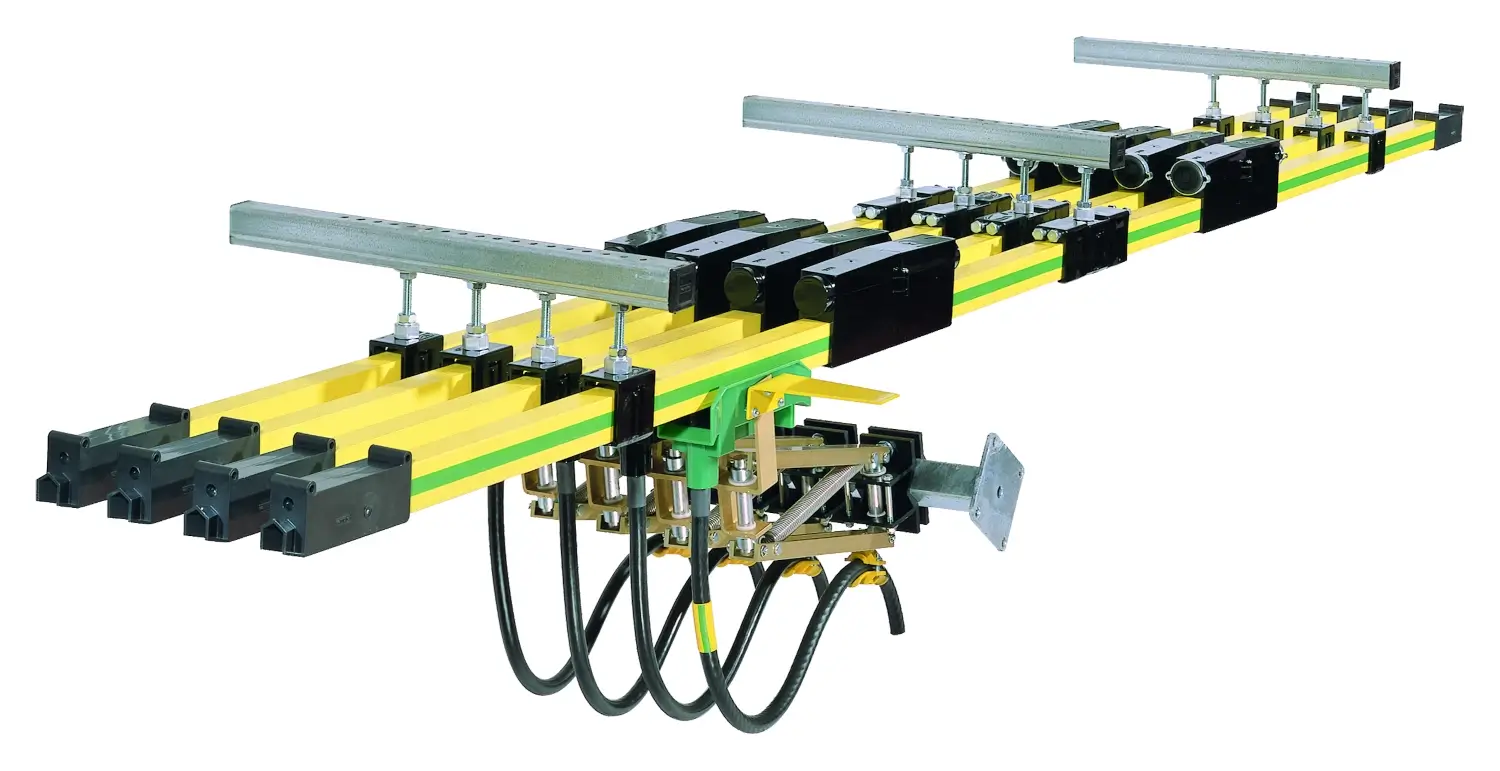

Die SinglePowerLine 0813 mit ihren robusten Komponenten und der großen Auswahl unterschiedlicher Leiterwerkstoffe, zeichnet sich, auch im rauhen Einsatzfeld, durch eine hohe Zuverlässigkeit aus. Mit der guten Isolation der Einzelpole bietet sie eine hohe Sicherheit für Mensch und Maschine. Ihre einfache und exakte Montage ermöglicht den schnellen Aufbau ein- und mehrpoliger Anlagen.
Die SinglePowerLine 0813 von Conductix-Wampfler ist eine isolierte einzelpolige Sicherheitsschleifleitung, die mit robusten Komponenten und einer großen Auswahl an Leiterwerkstoffen auch im rauen Einsatzfeld auf hohe Zuverlässigkeit ausgelegt ist. Durch die gute Isolation der Einzelpole bietet das System eine hohe Sicherheit für Mensch und Maschine und ermöglicht eine einfache, exakte Montage für ein- und mehrpolige Anlagen.

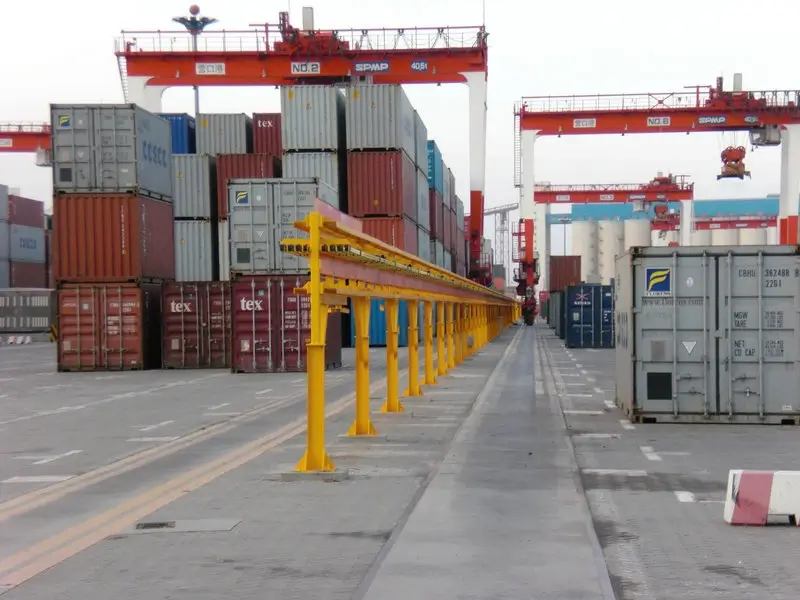

Das System wird als Standardprodukt u. a. im Bereich von Brücken- und Prozesskranen sowie in vielen weiteren Anwendungen eingesetzt und ist seit über 35 Jahren ein spezifiziertes, bewährtes und zugelassenes Produkt in diesen Anwendungsbereichen. Die Verbindertechnik und die Einklips-Schienenhalter unterstützen in Verbindung mit optionalen Montagekonsolen eine schnelle und wirtschaftliche Montage; zusätzlich kann das partielle Dehnungskompensationssystem (Ausgleich der Wärmeausdehnung in jedem Schienenstück) Anlagen bis 200 m ohne zusätzliche Dehnelemente ermöglichen.
Die SinglePowerLine 0813 wird eingesetzt, wenn verfahrbare Verbraucher entlang eines Fahrwegs dauerhaft mit Energie versorgt werden müssen und dabei eine robuste, berührungsgeschützte Ausführung gefordert ist.
Die Systemauswahl erfolgt im Wesentlichen über den Leiterwerkstoff sowie über die Polkonfiguration (ein- oder mehrpolige Anlage durch Kombination einzelpoliger Schienen). Als Leiterwerkstoff stehen Kupfer, Aluminium in seewasserbeständiger Legierung mit Edelstahllauffläche sowie das Spezialmaterial CopperECO III zur Verfügung.
Als berührungsgeschütztes System erfüllt die SinglePowerLine 0813 die Anforderungen an Schleifleitungen nach europäischen sowie gängigen internationalen Vorschriften. Die Isolierung ist selbstverlöschend nach UL-94, die Schleifleitungsschienen sind in Sicherheitsfarbe Gelb ausgeführt; Schutzleiterbauteile sind in grün-gelb (durchgehender grüner Farbstreifen) gekennzeichnet, und das System ist für 100% Einschaltdauer nach europäischen Normen ausgelegt.
| Systemtyp | Isolierte, einzelpolige Sicherheitsschleifleitung in berührungsgeschützter Ausführung |
|---|---|
| Leiterwerkstoffe | Kupfer, Aluminium (seewasserbeständige Legierung) mit Edelstahllauffläche, CopperECO III |
| Temperaturbereich | Leitertemperatur bis 115 °C (je nach Isolationswerkstoff); bei 100% ED entspricht das einer permanenten Umgebungstemperatur von 85 °C; kurzzeitig bis 125 °C |
| Längenrealisierung | Mit partiellem Dehnungskompensationssystem Anlagen bis 200 m ohne zusätzliche Dehnelemente möglich |
| Montage | Durchdachte Verbindertechnik und Einklips-Schienenhalter für schnelle, wirtschaftliche Montage (optional mit Montagekonsolen) |
| Ausführung | Fingersichere Ausführung; modular und erweiterbar; weltweit eingesetzt |
| Isolierung | Selbstverlöschend nach UL-94; Kennzeichnung in Warnfarbe Gelb (andere Farben auf Wunsch, Mindestmengen beachten) |
Für den Aufbau einer SinglePowerLine 0813-Anlage werden je nach Fahrweg und Anlagenlayout passende Schleifleitungsschienen (je Leiterwerkstoff), Schienenhalter, Verbinder und Komponenten für Einspeisung, Abschluss und Trennstellen verwendet. Ergänzend sind Stromabnehmer für die Energieabnahme sowie ggf. Komponenten zur Erdung und Kurzschluss-Sicherung relevant.
Systemübersicht mit Merkmalen und Produktgruppen: https://www.tomanro.de/344-SinglePowerLine_0813-Gruppe
Auswahl der Schienen nach Leiterwerkstoff und Leistungsbereich: https://www.tomanro.de/3912-Wampfler_Schleifleitungsschiene-Typen
Passende Stromabnehmer für die Energieabnahme am Fahrweg: https://www.tomanro.de/3920-Wampfler_Stromabnehmer_08130-Typen
Einklips-Schienenhalter und Montagevarianten für die Systembefestigung: https://www.tomanro.de/3913-Wampfler_Schienenhalter_0813-Typen
Verbindertechnik zur sicheren Verbindung der Schienenabschnitte: https://www.tomanro.de/3914-Wampfler_Schienenverbinder_081321-Typen
Komponenten zur Einspeisung und elektrischen Anbindung der Schleifleitung: https://www.tomanro.de/3915-Wampfler_Einspeiseverbinder_081351-Typen
Abschlusskomponenten für definierte Systemenden: https://www.tomanro.de/3917-Wampfler_Endkappen_0813-Typen
Trennstellenmodule für definierte Abschnitte im Fahrweg: https://www.tomanro.de/3918-Wampfler_Lufttrennstelle_0813-Typen

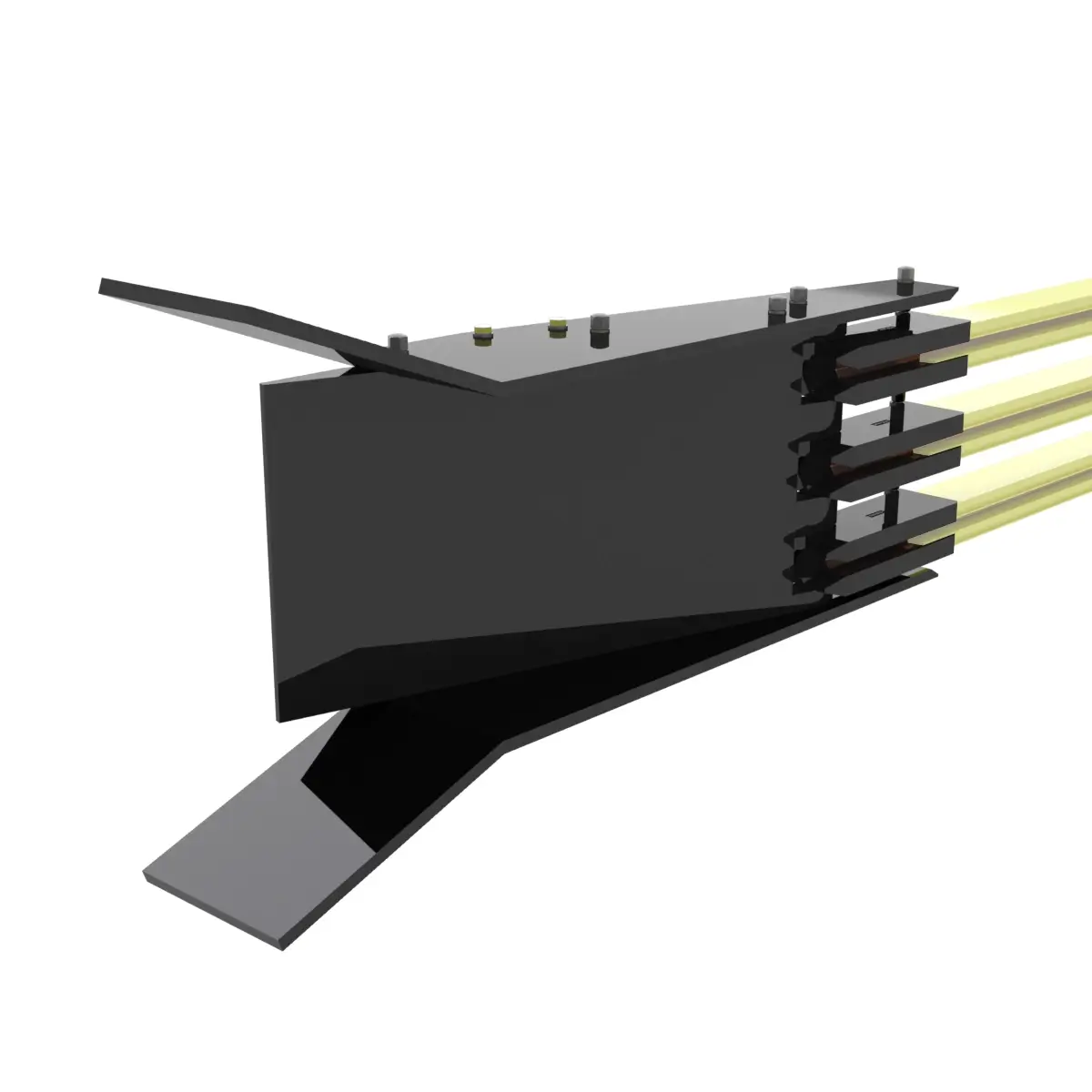

Einfahrhilfen für geführtes Einlaufen der Stromabnehmer: https://www.tomanro.de/3919-Wampfler_Einfahrtrichter_0813-Typen
Fixpunktlösung zur definierten Positionierung im Fahrweg: https://www.tomanro.de/63032-Wampfler_Fixpunktklemmen_081331_2_1P_WH_PC_SS-Produkte
Zubehörkomponente für Erdung und Kurzschluss im Systemkontext: https://www.tomanro.de/63071-Wampfler_Erdungs__und_Kurzschlusseinrichtung_0813-Produkte
Isolierte Schleifkontakt-Komponente als Ergänzung im 0813-System: https://www.tomanro.de/63072-Wampfler_Schleifkontakte_mit_Isolierung_0813_250A_L160MM-Produkte
