Ein Portalkran arbeitet durch die Nutzung eines Trolleysystems, das auf den oberen Träger des Kranes läuft. Der Trolley ist mit einer Aufhängevorrichtung oder einer gesonderten Hebevorrichtung ausgestattet. Diese Geräte können eine Last heben, sie entlang der Schienen des Kranes bewegen und sie dann an einem anderen Ort absetzen.
Alu-Portalkrane
Aluminium Portalkrane sind leicht, flexibel, schnell auf- und abgebaut, einfach zu transportieren und platzsparend untergebracht.
INHALTSVERZEICHNIS
Was ist ein Aluminium Portalkran
Ein Aluminium Portalkran ist eine Art von Hebezeug, das häufig in industriellen und baulichen Umgebungen eingesetzt wird. Er zeichnet sich durch seinen leichten, jedoch robusten Aufbau aus Aluminium aus, was ihn leicht transportierbar und dennoch leistungsfähig genug für eine Vielzahl von Hebeaufgaben macht.
Das Hauptmerkmal eines Aluminium Portalkrans ist seine Portalkonstruktion. Der Name "Portal" bezieht sich auf die charakteristische Konstruktion mit zwei vertikalen Stützen, die durch eine horizontale Träger verbunden sind. An dieser horizontalen Träger wird ein Hubmechanismus (z.B. ein Kettenzug oder ein Seilzug) angebracht, der Lasten anheben und bewegen kann. Diese Portalkonstruktion ermöglicht es dem Kran, große Lasten effektiv über eine bestimmte Strecke zu heben und zu bewegen, was bei anderen Kranmodellen möglicherweise schwieriger wäre.
Ein weiterer wesentlicher Vorteil von Aluminium Portalkranen ist ihre Leichtigkeit und Mobilität. Da Aluminium leichter als Stahl ist, sind Aluminium Portalkrane einfacher zu transportieren und zu installieren. Dies macht sie besonders nützlich für temporäre Baustellen oder Situationen, in denen der Kran regelmäßig umpositioniert werden muss.
Darüber hinaus ist Aluminium resistent gegen Korrosion, was den Kran langlebiger und weniger wartungsintensiv macht, insbesondere in Umgebungen mit hohem Feuchtigkeitsgehalt oder chemischer Exposition.
Die Tragfähigkeit eines Aluminium Portalkrans kann variieren, typischerweise können sie jedoch Lasten zwischen 500 Kilogramm und mehreren Tonnen heben. Dies hängt von der spezifischen Konstruktion und Ausstattung des Krans ab.
Alu-Portalkrane in großer Auswahl
Tomanro bietet eine große Auswahl an Aluminium-Portalkranen unterschiedlichster Hersteller und Bauarten an.
Schilling Alu-Portalkrane stehen in den Ausführungen klein, mittel und hoch zur Auswahl. Bis zu einer Tragkraft von 1500 kg werden Einzelträger für das Portal verwendet. Für höhere Traglasten kommen Doppelträger zum Einsatz. Die Alu-Portalkrane von Schilling sind bis 3000 kg, sowohl stationär als auch fahrbar, erhältlich. Die Alu-Träger können bei den Schilling Kranen bis zu 8000 mm lang sein. Klappbare Seitengestelle ermöglichen ein müheloses Verstauen der Alu-Portalkrane.
Bild: Schilling Kran stationär

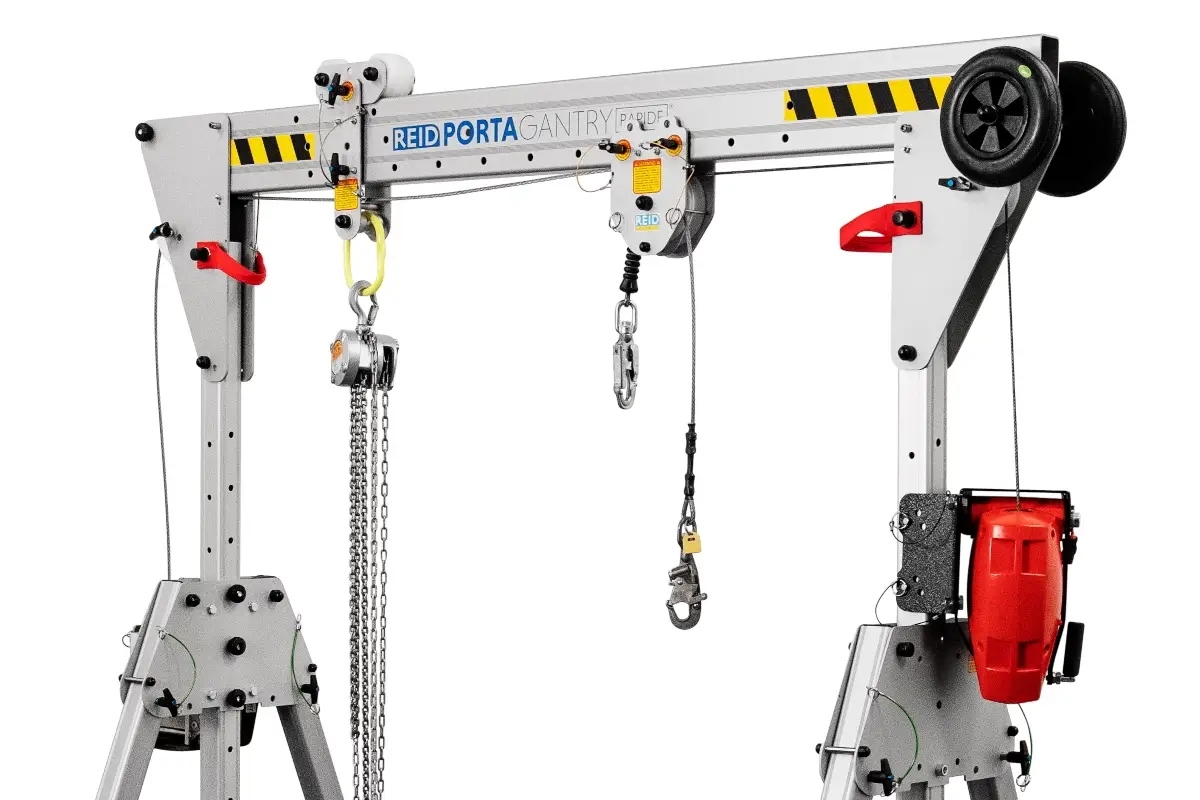

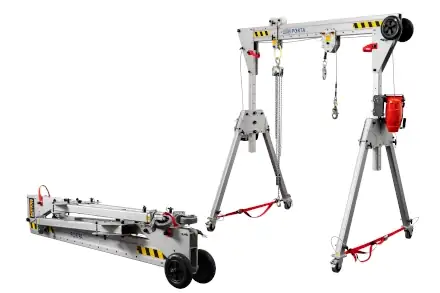

Reid bietet mobile Portalkrane bis zu einer Tragkraft von 5000 kg an. Serienmäßig haben alle mobilen Alu-Portalkrane von Reid eine Zulassung zum Sichern von Personen gemäß DIN EN 795 Klasse B.

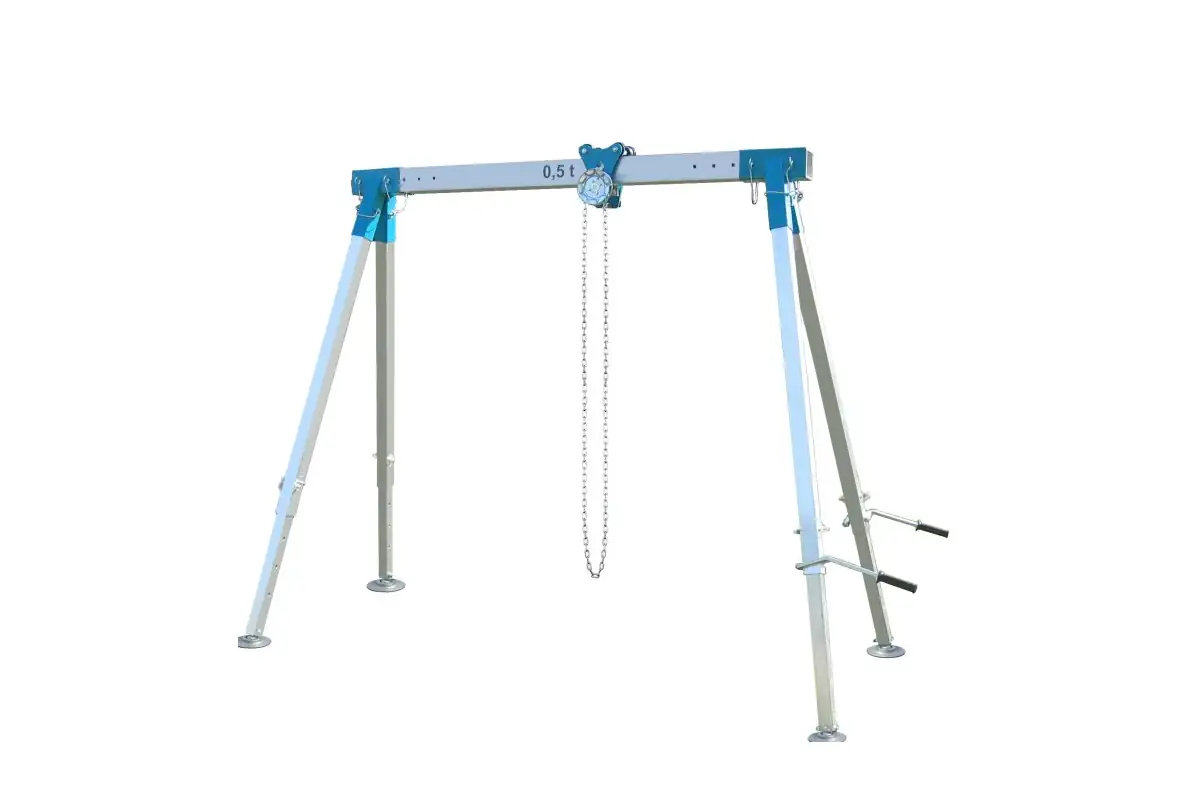

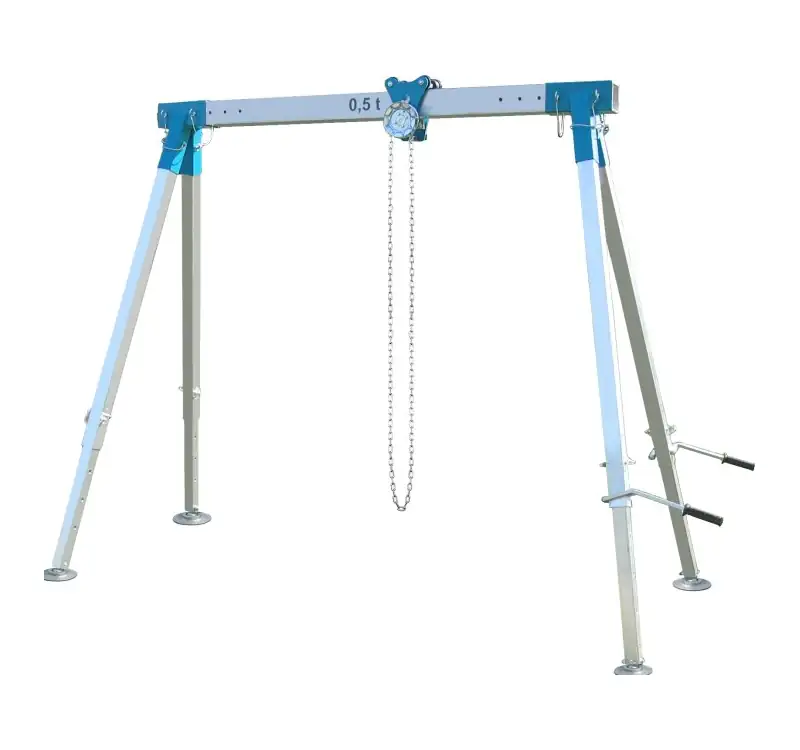

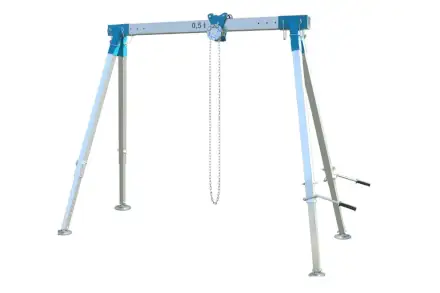

Das Portfolio von Wimag reicht bis zu einer Tragkraft von 1500 kg. Als besonders leicht und handlich erweisen sich die Alu-Vierbeine, die mit einer Tragkraft von 500 kg einhergehen.
Sollte ein Standard-Portalkran Ihren Anforderungen nicht genügen, bieten wir auch Sonderlösungen an. TOMANRO arbeitet hierbei eng mit seinen Partnern zusammen.
Leichte Schnellbau-Portalkrane

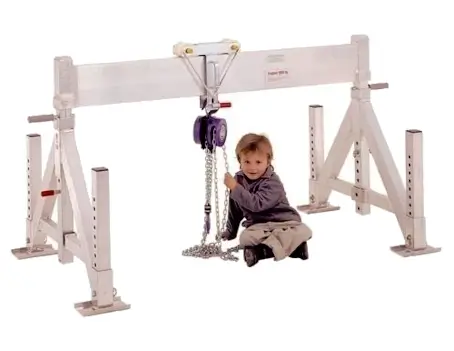

Die Alu-Portalkrane bieten gegenüber den robusten Stahlkränen eine menge Vorteile. Ihre leichte Aluminium-Konstruktion begünstigt eine leichte und bedienerfreundliche Montage. Sie lassen sich unkompliziert auf- und abbauen und sind ortsveränderlich und flexibel einsetzbar. Alu-Portalkrane eignen sich aus diesem Grund besonders für Montagezwecke. Sie sind werkzeuglos montierbar und können mit ihren Verstellmöglichkeiten an örtliche Beschaffenheiten flexibel angepasst werden.
Flexibel einsetzbar
Die Alu-Portalkrane stationär eignen sich hervorragend für ortsveränderliche Montagen. Mit einer Tragkraftrange von 500 - 5000 kg decken sie viele Bereiche ab. Die Aluminium Portalkrane werden ohne aufwendige Montagekosten oder Abnahmen direkt aufgestellt und in Betrieb genommen. Die Horizontalversteller bei den Schilling-Kranen ermöglichen, dass Sie die Stützen auch bei wenig Platz positionieren können.

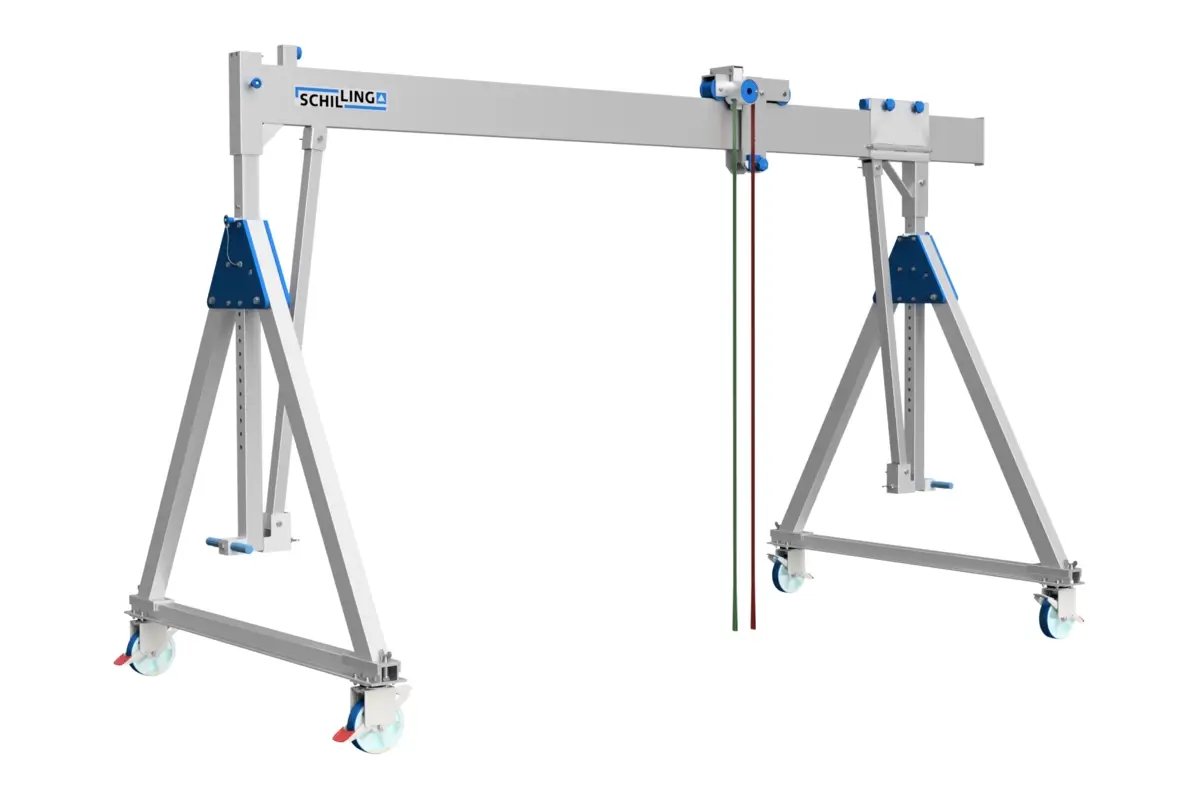

Der Alu-Portalkran fahrbar unter Last
Der Schilling Aluportalkran wird in seiner fahrbaren Ausführung je nach Tragkraft mit vier oder acht Lenkrollen ausgestattet. Das Fahrwerk für den Hallenbetrieb wird mit Polyurethan-Rollen bestückt. Diese Schwerlastrollen sind hart und lassen sich besonders gut auf glatten ebenen Böden verfahren. Für Einsätze im Außenbereich empfehlen wir geländegängige, luftbereifte Schwerlastrollen. Das stabile Fahrwerk erlaubt es den Kran auch unter Volllast zu bewegen.
Die Lenkrollen lassen sich wahlweise mit einer Rad- und Drehkranzbremse ausstatten. Über ein Pedal wird die Bremse aktiviert und der Leichtportalkran festgesetzt. Mittels der Drehkranzbremse lassen sich die Polyurethan-Rollen im 90° Winkel arretieren. Sie geben die Richtung vor in die der Alu-Portalkran bewegt werden soll, beispielsweise in Längs- oder Querrichtung.
- Flexible Standortwahl, da leicht verfahrbar

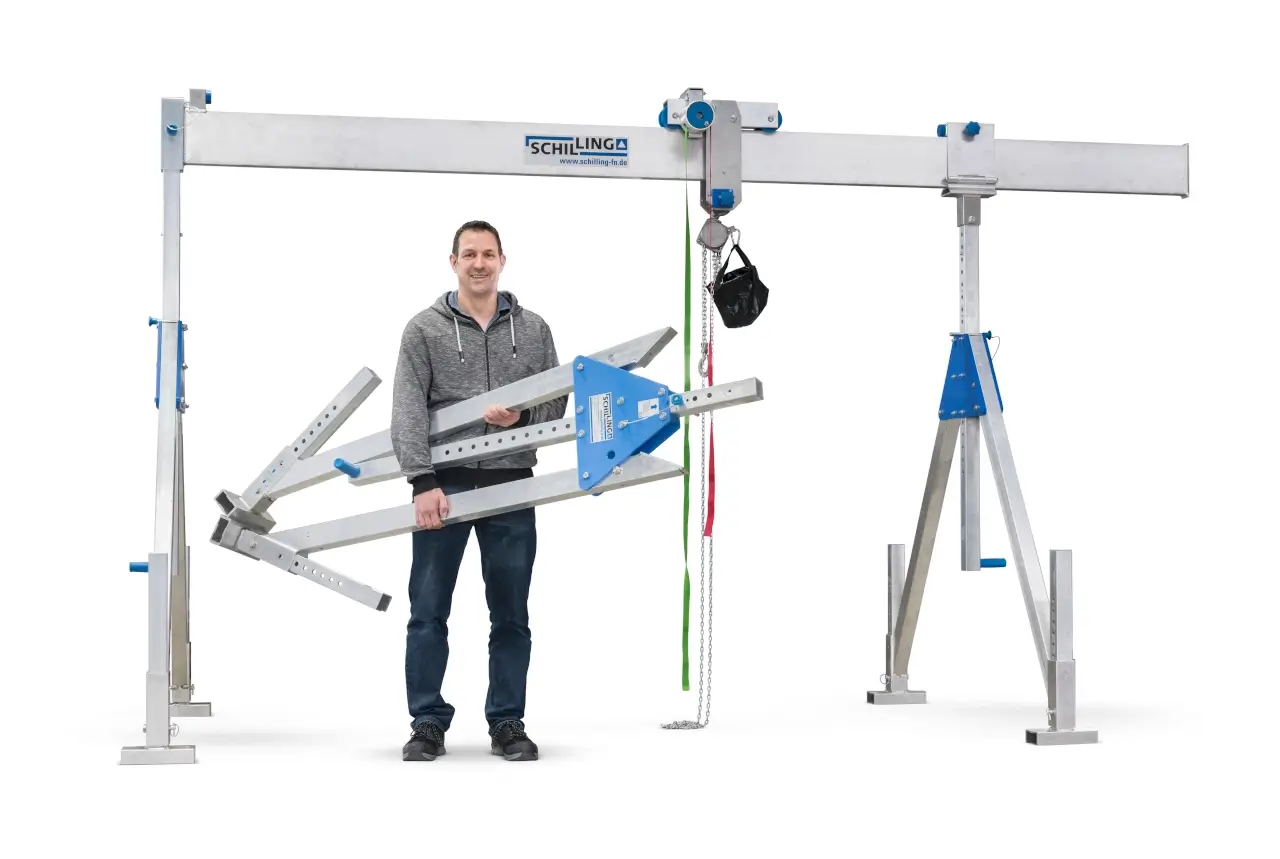

- Zusammenklappbar, leicht zu transportieren
- Aluminium-Konstruktion, einfache Handhabung, nur Steck- keine Schraubverbindungen
- Geringes Eigengewicht
- Kurze Aufbauzeit

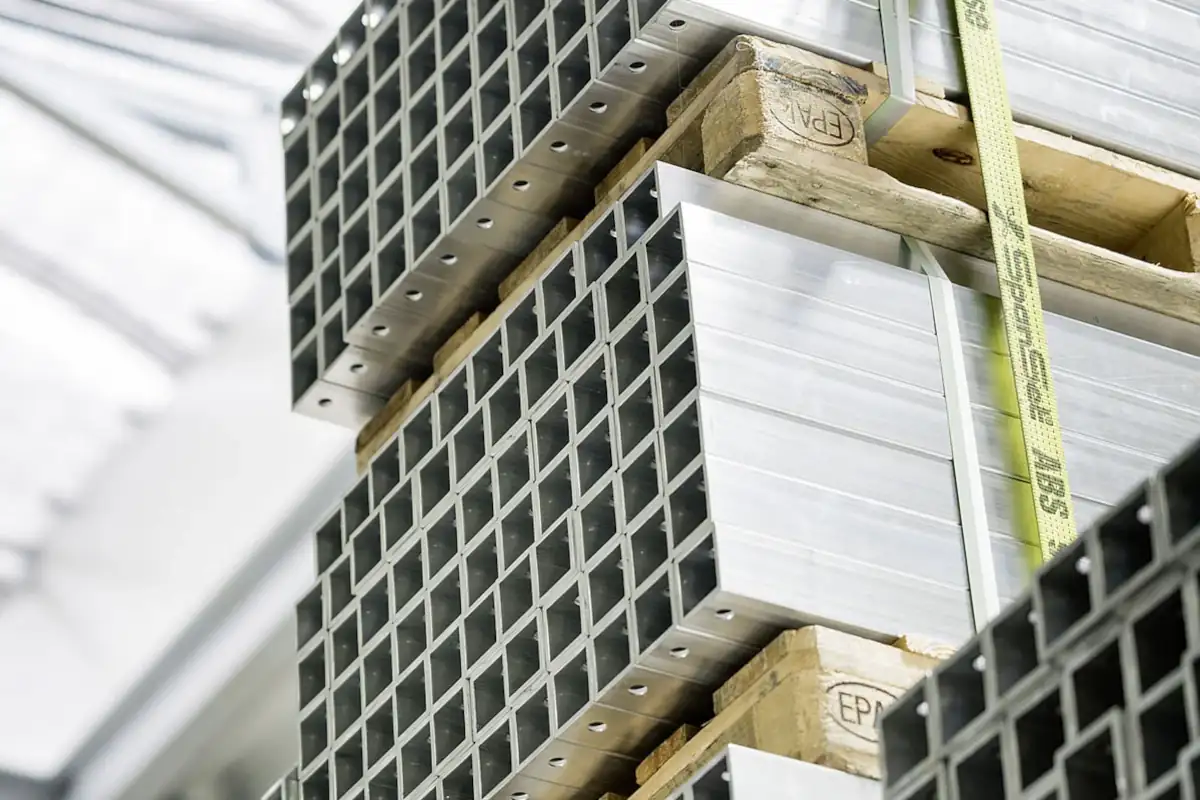

Werkstoff Aluminium

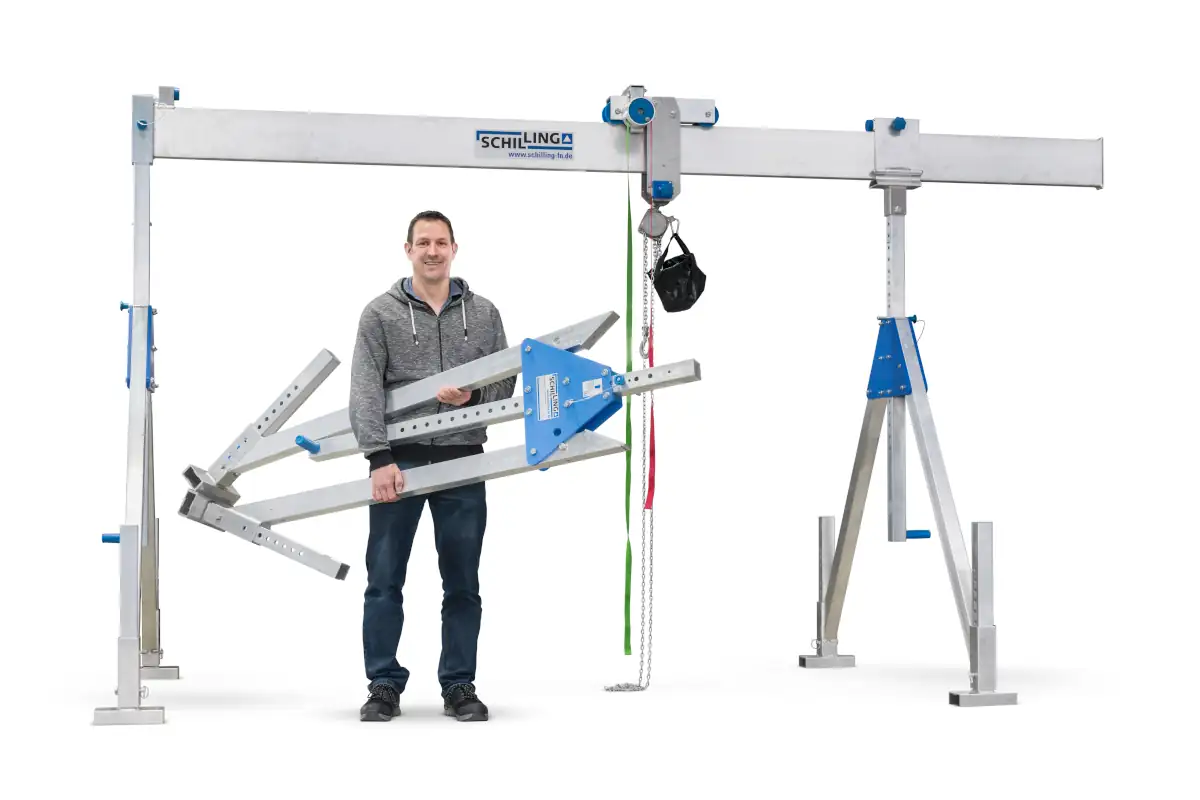

Der Werkstoff Aluminium ist für den Bau eines Leichtbaukrans besonders gut geeignet. Ein Alu-Portalkran ist besonders leicht, selbst in der Doppelträger-Ausführung. Ein Aluminium-Portalkran mit Doppelträger wiegt unter 350 kg. Das macht diese Krantechnik zu einer mobilen Krantechnik.
Krane unterliegen der DGUV Vorschrift 52.
Lieferumfang im Standard

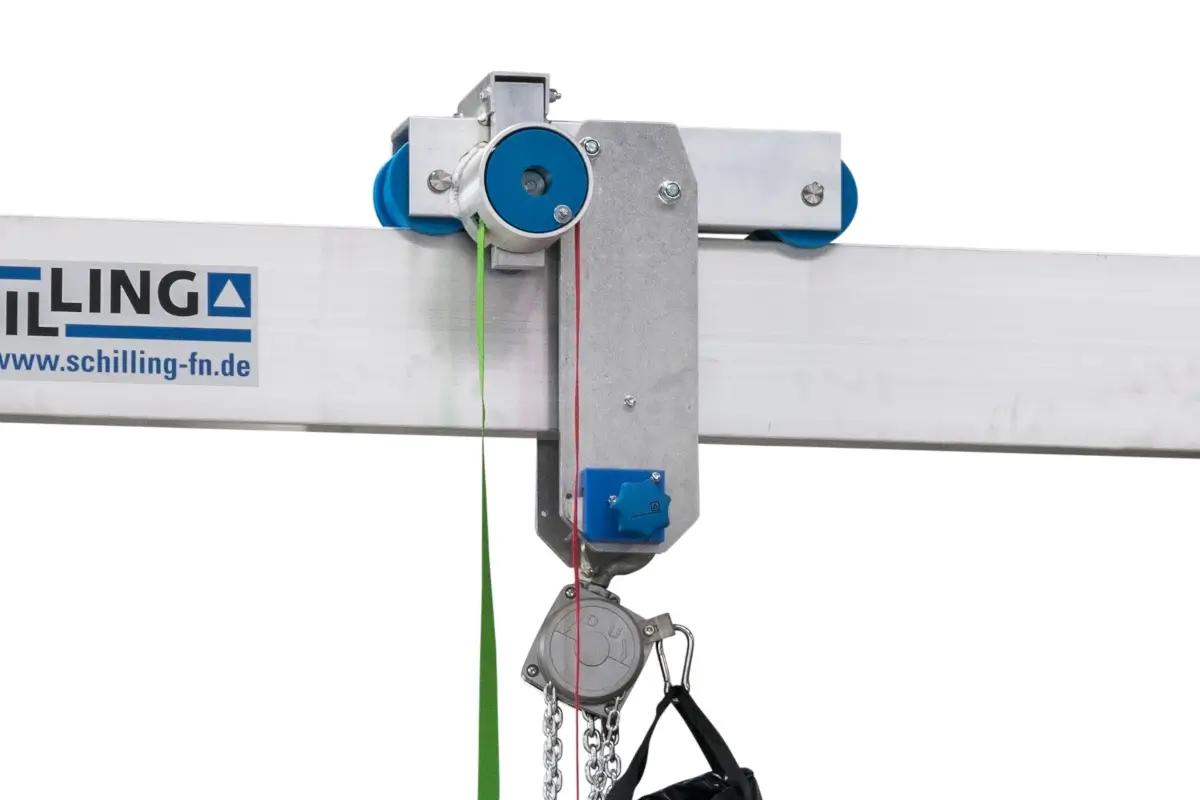

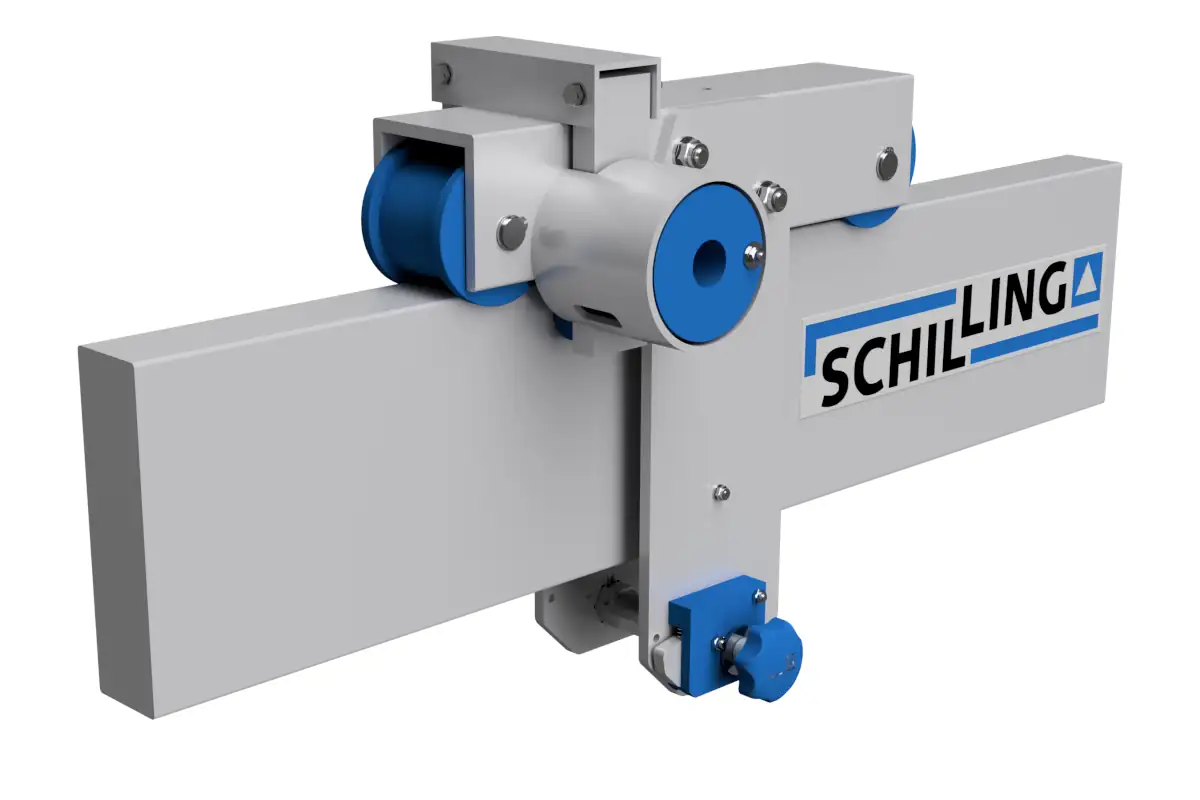

Unsere Alu-Portalkrane verfügen schon im Standard über eine Laufkatze. In aller Regel dienen die Rollfahrwerke als Anschlagpunkt für Hebezeuge. In die Laufkatzen von Reid düfen überdies Gegenstände der PSA einghängt werden. Die Laufkatzen lassen sich mittels Feststellbremse an beliebiger Stelle des Trägers fixieren. Während dieses Feature beim Schilling Rollfahrwerk schon integriert ist, wird es bei Wimag optional angeboten. Der Hersteller Reid verzichtet auf diese Option. Bei ihm wird die Laufkatze über Bolzen am Portal arretiert.
Die Schillingkrane haben zudem Horizontal-Versteller wodurch sie sehr flexibel aufstellbar sind. Die Laufbahnlänge des Alu-Trägers wird dadurch variabel.

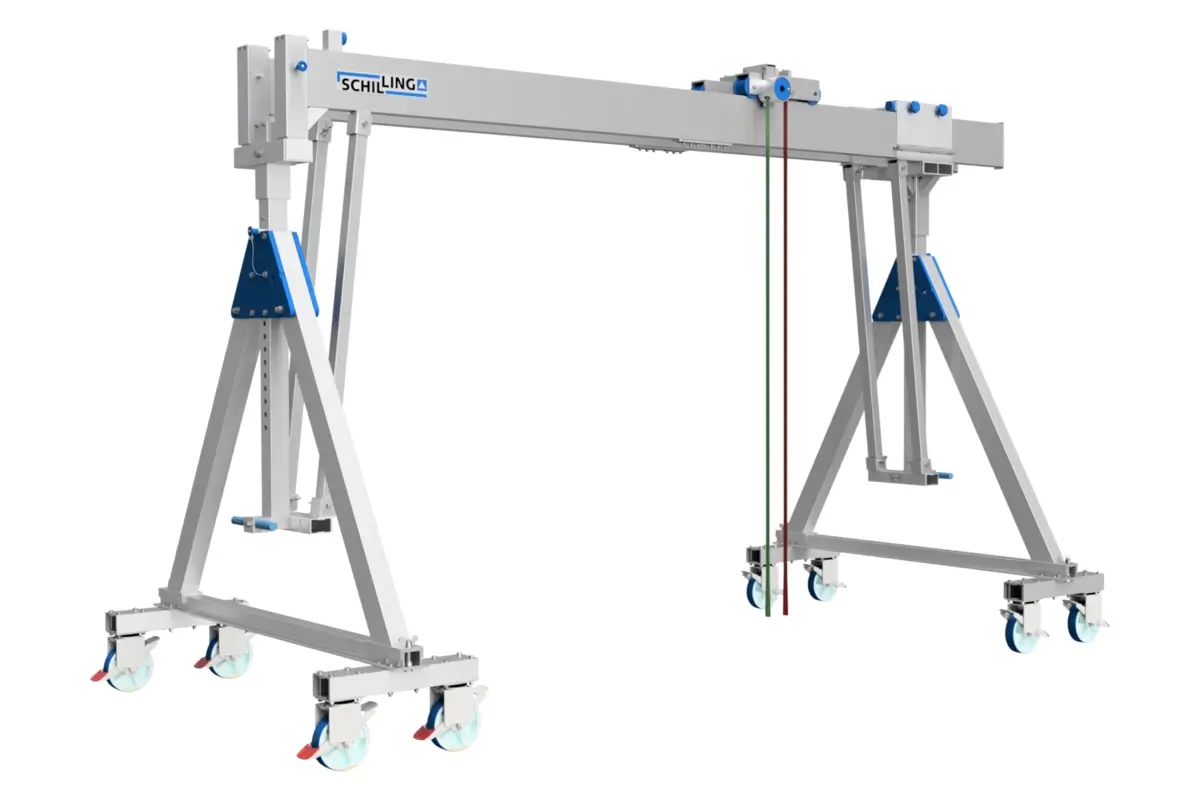

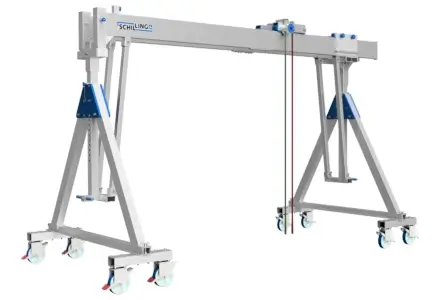

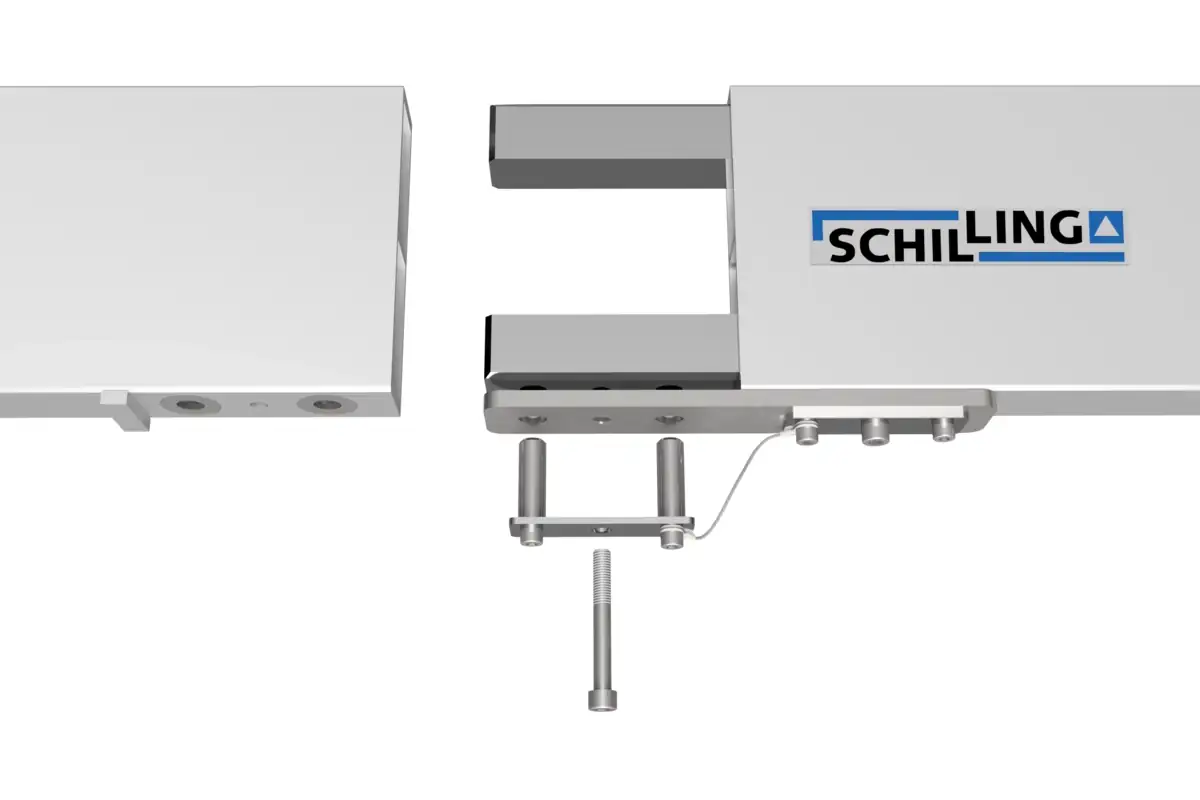

Die Aluminium-Portalkrane von Schilling werden serienmäßig mit teilbarem Träger angeboten, was besonders bei langen Trägern den Transport erleichtert. Sie können die Teilung der Träger frei wählen ob mittig oder außermittig. Die Vorteile einer Teilung sind evident. Die Träger-Hälften sind leichter zu transportieren und zu verstauen. Sie passen in den Transporter oder lassen sich aufrecht lagern. Zudem können die Einzelstücke auch einzeln verwendet werden, falls beispielsweise nur geringe Baumaße zur Verfügung stehen.
Innovatives Zubehör für Portalkrane
Die Aluminium-Portalkrane lassen sich über ein reichhaltiges Zubehör-Programm auf unterschiedlichste Aufgaben vorbereiten. Optionale Hebemittel an den Seitengestellen ermöglichen eine Höhenverstellung des Portals, seitliche Zugeinrichtungen lassen die Laufkatze aus der Ferne bedienen, Seilrollen an den Flanken und am Portal lenken Winden- und Halteseile um, steckbare Träger, Halterungen für Höhensicherungsgeräte und nachrüstbare Fahrwerke sorgen für ein Optimum an Flexibilität.

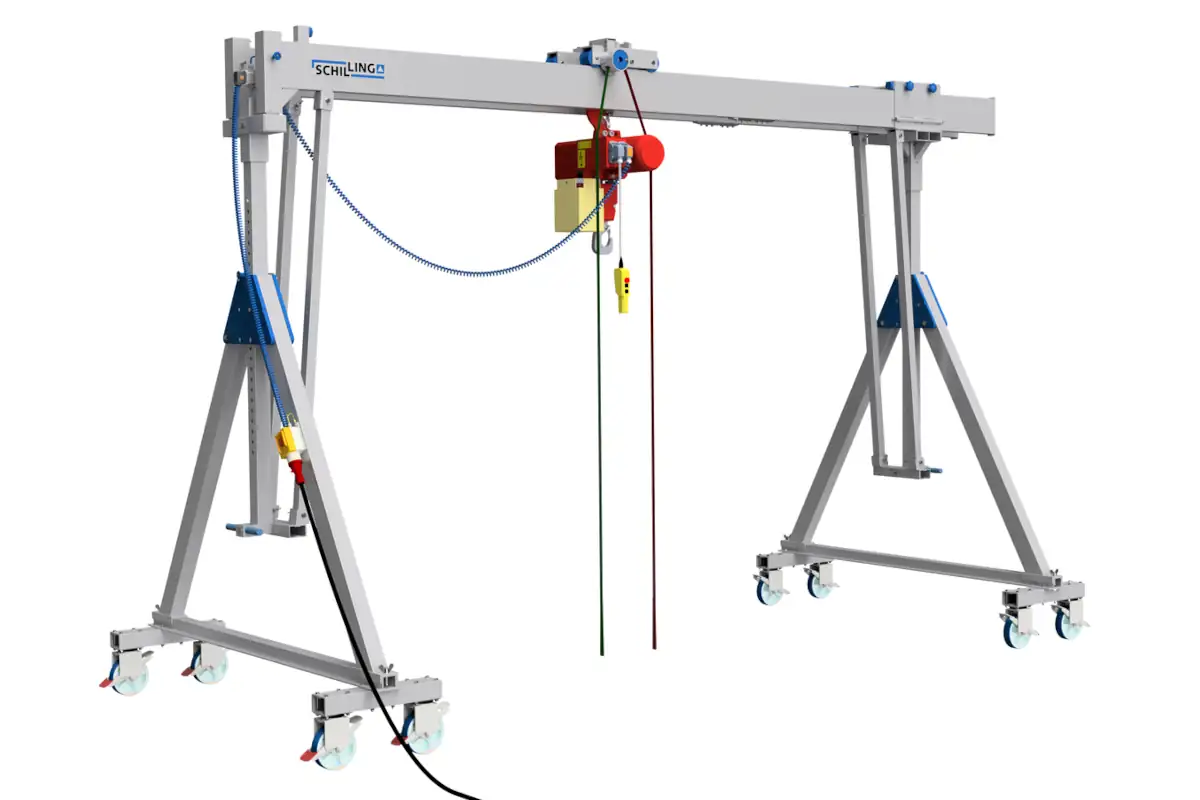

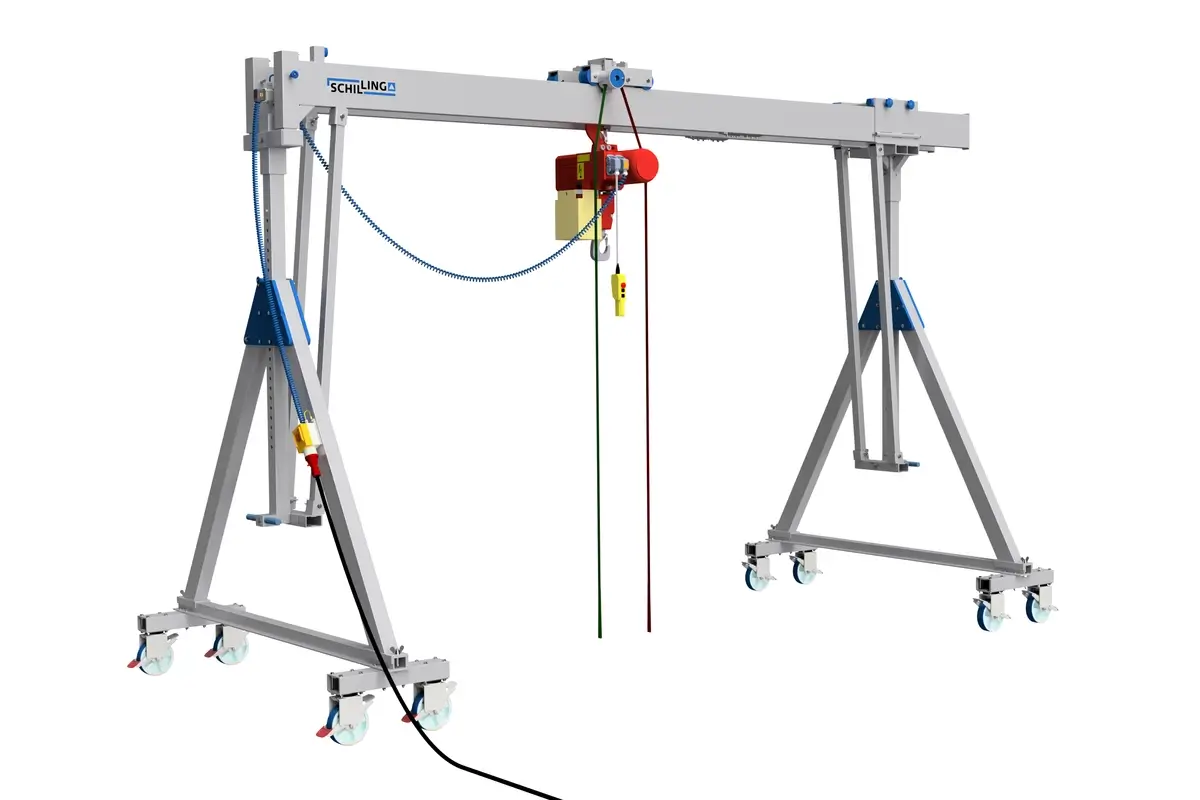

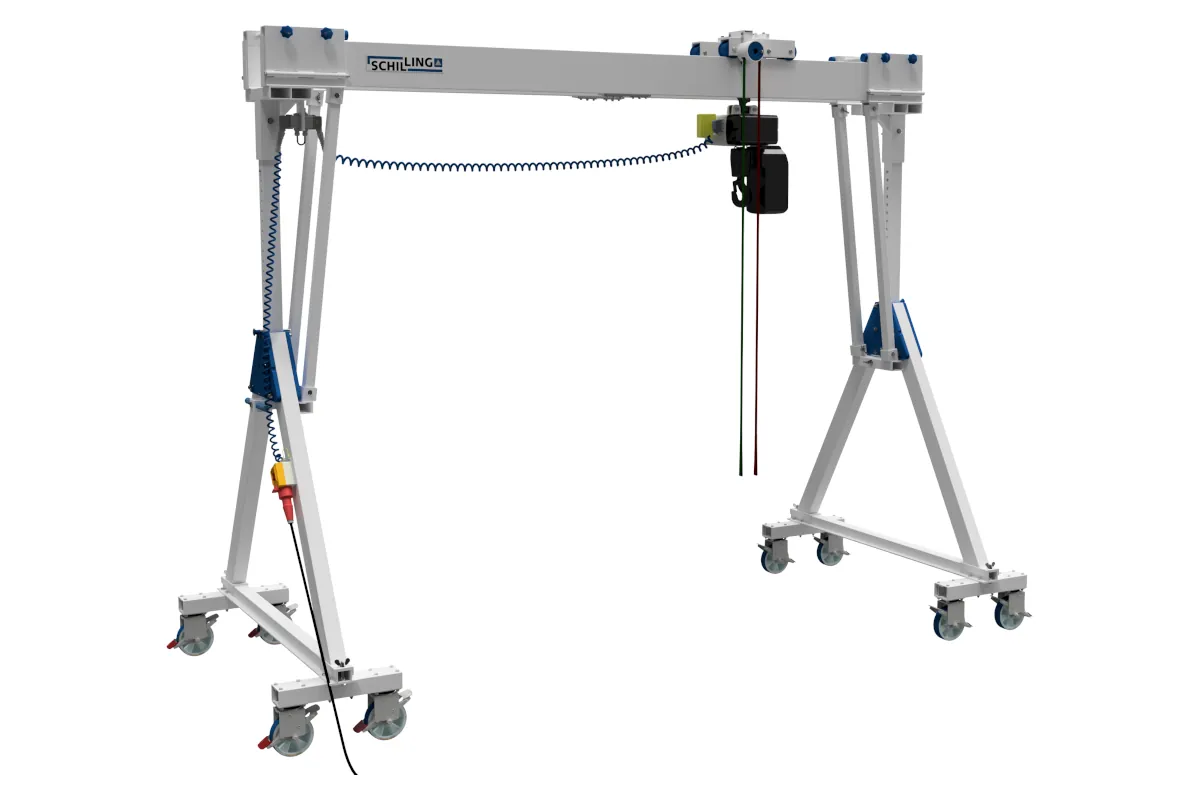

Verkabelung und Stromzuführung
Hebezeuge wie Flaschenzüge oder Elektrokettenzüge sind im Lieferumfang der Alu-Portalkrane nicht enthalten. TOMANRO bietet hier ein umfangreiches Sortiment an passenden Kettenzügen. Für Schilling Krane ist eine Stromzuführung erhältlich. Die Kräne werden anschluss- und betriebsfertig inkl. Prüfprotokoll elektrischer Geräte gemäß DIN VDE 0701/0702, BetrSichV, BGV A 3 ausgeliefert.

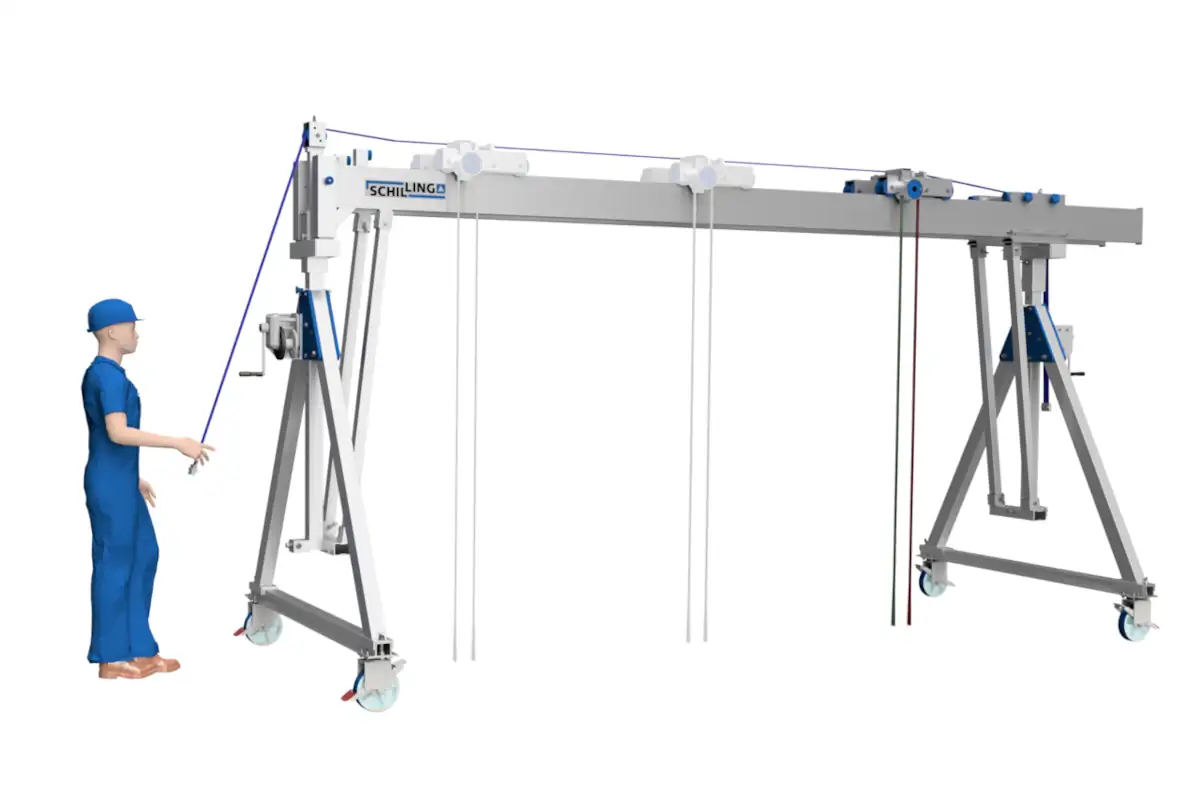

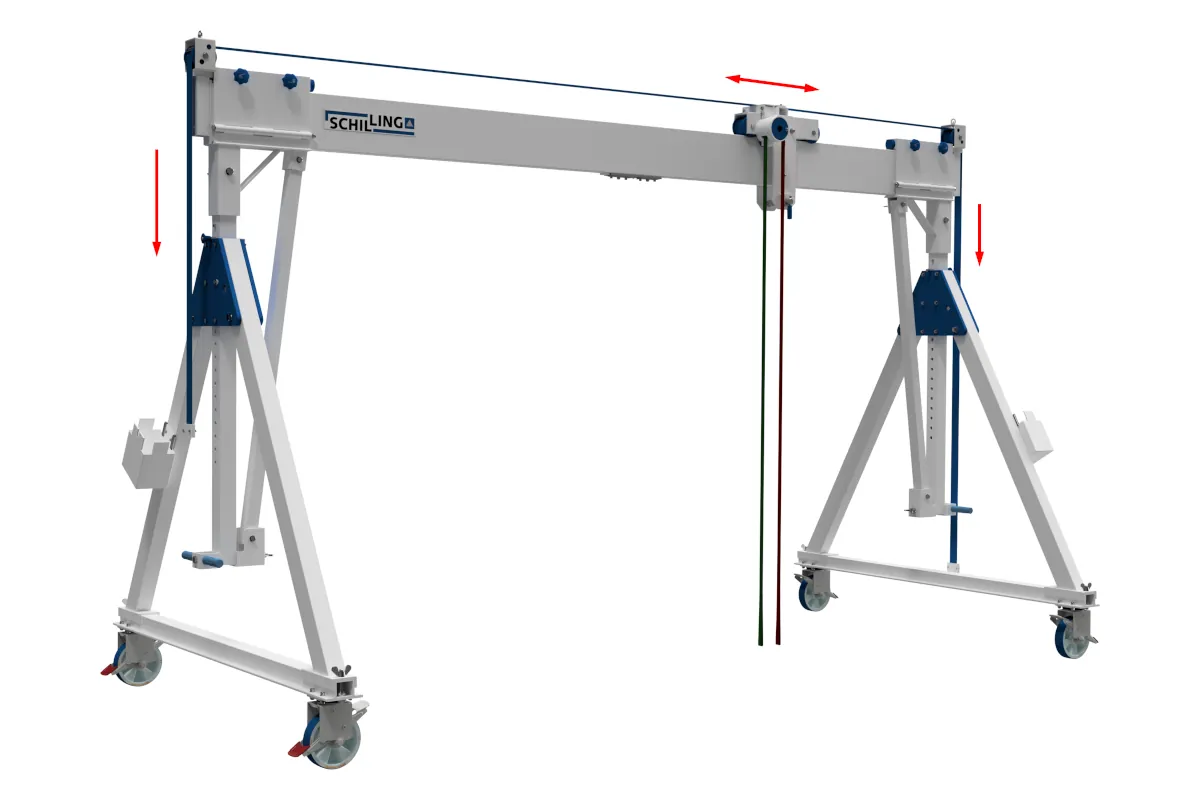

Umlaufendes Band
Bei den Aluminium-Portalkranen von Schilling lässt sich das Katzfahrwerk alternativ auch über ein „Umlaufendes Band" verfahren. Dies ist besonders hilfreich, wenn der Kran beispielsweise über Gruben oder Schächten aufgebaut wird. Zudem steht die Person beim Verfahren der Laufkatze außerhalb des Gefahrenbereichs. Auch ein Positionieren der Last ist auf diese Weise kontrollierter und präziser durchzuführen.

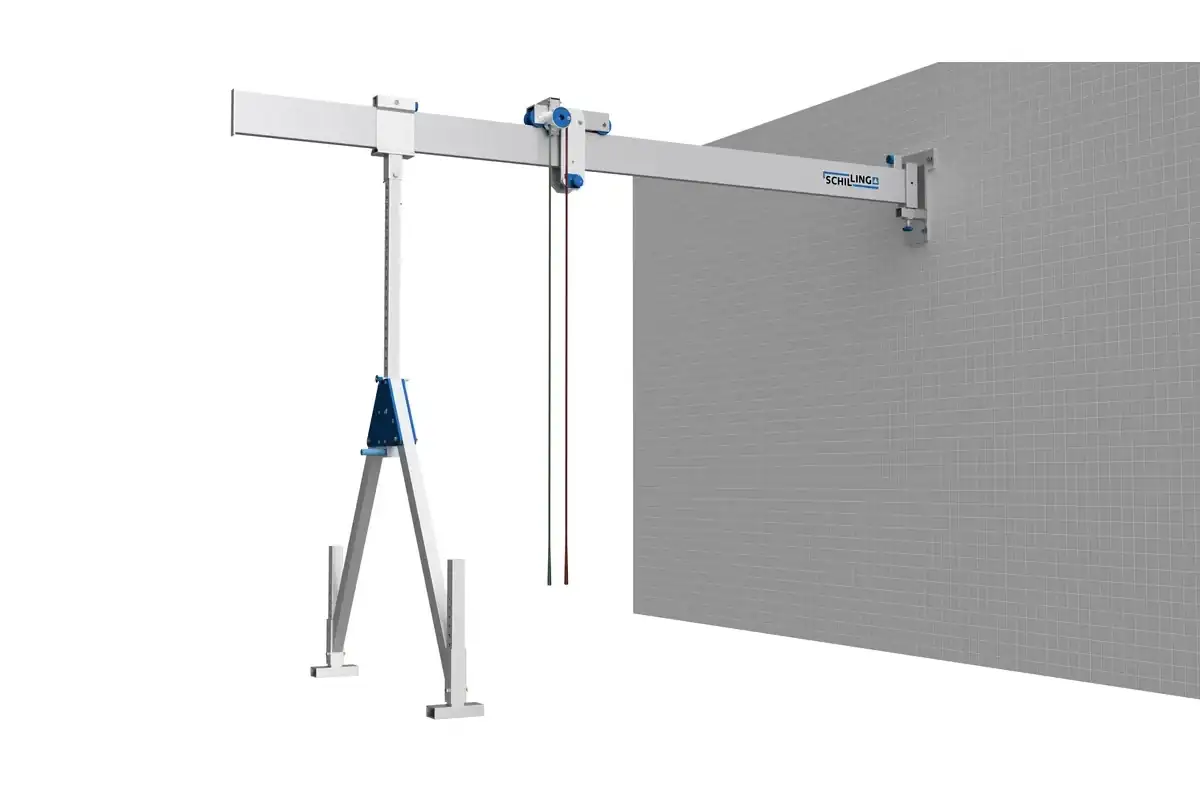

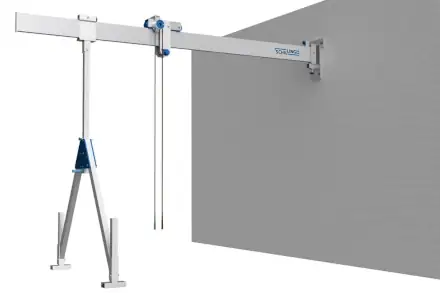

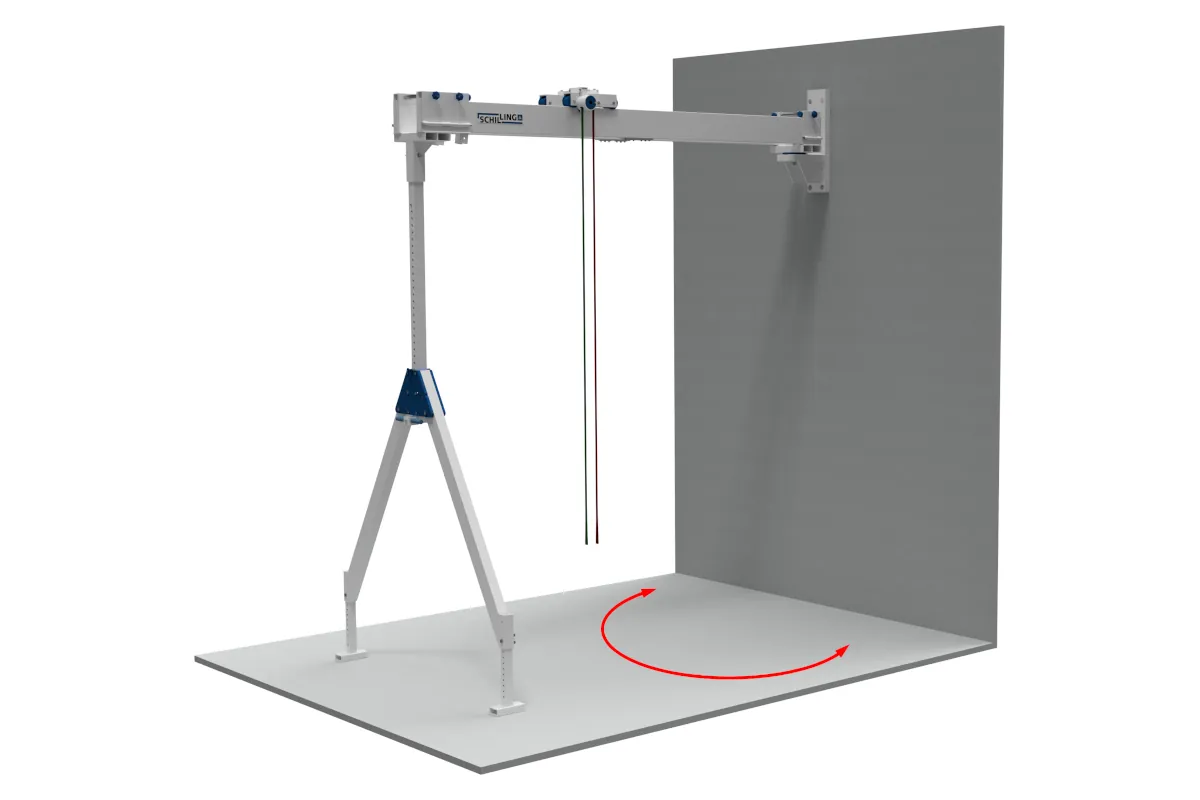

Wandkonsolen
Für die Schilling Aluminium-Portalkräne sind auch Wandkonsolen erhältlich. Mit einer Wandkonsole kann der Träger an der Wand befestigt werden. Insbesondere über Tür- oder Fensteröffnungen wird somit der Einsatzbereich des Aluminium-Portalkrans erweitert. Der Aluträger ist auf der Wandkonsole um 180° schwenkbar. Die Wandkonsolen ist sowohl für den Einzel- als auch für den Doppelträger erhältlich.

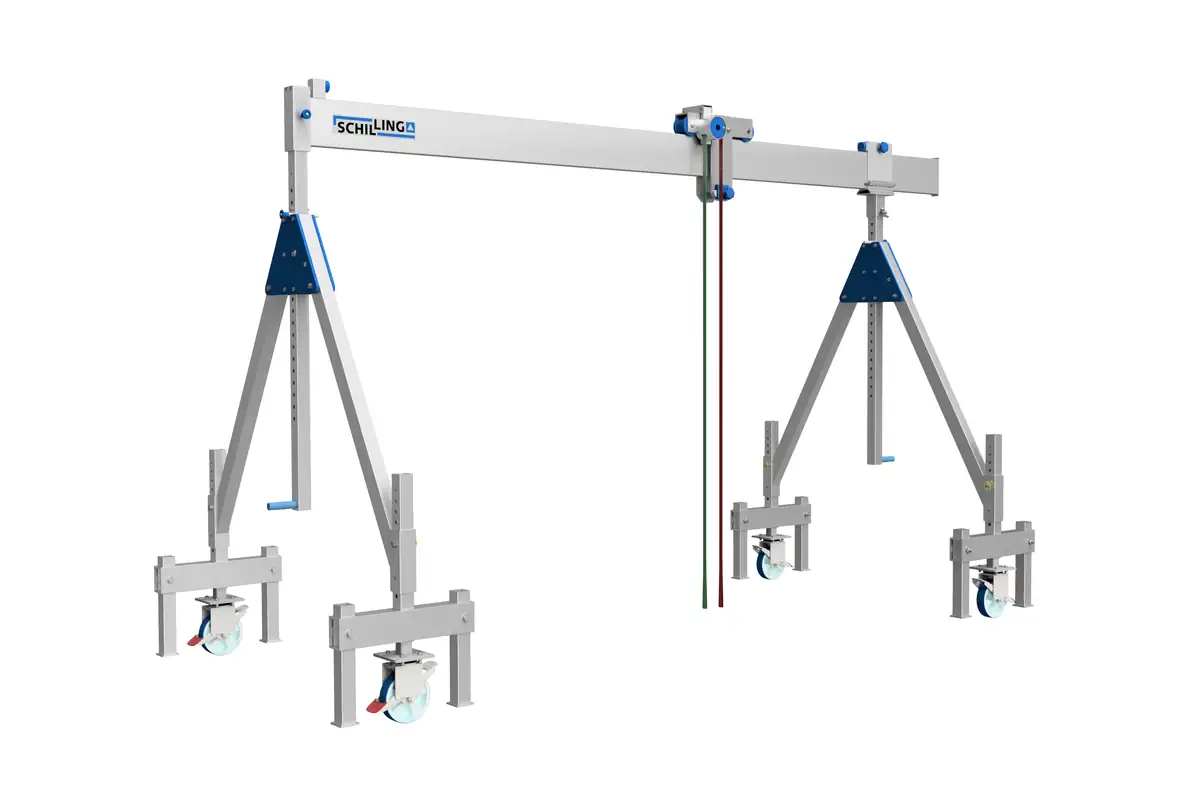

Fahrwerke
Optional kann der Schilling Aluminium-Portalkran „stationär" auch mit einem Fahrwerk versehen werden. Mit diesem Fahrwerk ist der Portalkran unbelastet fahrbar. Die „Gabeln“ an den Verstellfüßen lassen sich zudem als Auf- und Abbauhilfe nutzen. Bei Belastung drücken sich die federnd gelagerten Rollen ein, sodass sich der Alu-Portalkran unter Last auf seine Füße stellt. Unbelastet drücken sich die Gabeln durch Federkraft vom Boden ab und erlauben das Verfahren des Aluminium Portalkrans.

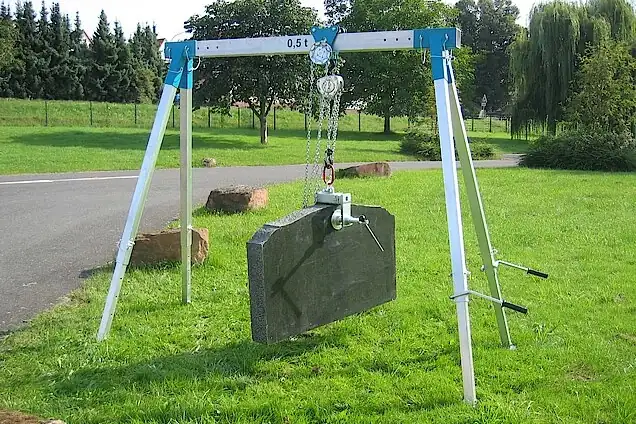

Leichbaukrane für das Außengelände
Aluminium-Portalkrane und Alu-Vierbeine von Wimag werden serienmäßig mit Fußspitzen ausgeliefert. Fußspitzen sorgen im Außengelände auf sandigem oder erdigem Untergrund für eine ideale Standfestigkeit. Für den Innenbereich oder auf festem Grund eignen sich gummierte Fußplatten, die alternativ zu den Fußspitzen angebracht werden können. Das Vierbein ist bis zu einer Tragkraft von 500 kg erhältlich, mit wenigen Handgriffen aufgestellt und gut zu verstauen.
Inbetriebnahme der Alu-Portalkrane
Beachten Sie vor der Inbetriebnahme der Alu-Portalkrane zwingend die Bedienungsanleitung der Kräne.
Jeder Aluminium-Portalkran muss nach der Montage einer Prüfung unterzogen werden. Diese Prüfung soll sicherstellen, dass der Alu-Portalkran ordnungsgemäß und vollständig montiert wurde. Des Weiteren wird dadurch sichergestellt, dass der Alu-Portalkran in einwandfreiem Zustand und für einen bestimmungsgemäßen Einsatz vorbereitet ist.
Ohne vorige Prüfung kann es bei der Inbetriebnahme zu Verletzungen kommen.
In der Bedienungsanleitung von Schilling wird eine Sicht- und Funktionsprüfung mit folgenden Punkten verlangt.
Sichtprüfung
- Der Alu-Träger muss horizontal ausgerichtet sein.
- Die Trägerstützen der Seitengestelle müssen vertikal ausgerichtet sein.
- Vor der Belastung des Alu-Portalkrans müssen alle Steckbolzen gesteckt und (sofern erforderlich) mit Klappsteckern gesichert sein.
- Die Druckbolzen der Bockstreben müssen in die Kunststoffplatten (Trapeze) eingerastet sein.
- Bei tragenden Teilen sind insbesondere Beschädigungen und Schweißnähte zu überprüfen.
- Bei Mängeln ist der Betrieb einzustellen. Mängel sind nur fachmännisch zu beheben.
Funktionsprüfung
- Prüfen Sie die Funktion der Bremse an der Laufkatze (grün > geöffnet / rot > geschlossen).
- Prüfen Sie, inwieweit die einzelnen Bauteile noch funktionsfähig sind.
- Tauschen Sie im Zweifel einzelne Bauteile aus.
- Prüfen Sie alle beweglichen Teile auf Leichtgängigkeit.
- Tauschen Sie schwergängige Bauteile aus.
- Setzen Sie den Alu-Portalkran durch Kennzeichnung außer Betrieb, wenn dieser nicht mehr funktionsfähig und irreparabel beschädigt ist.
- Entsorgen Sie die einzelnen Materialkomponenten (siehe hierzu Kapitel 13).
Wonach wählt man einen Alu-Portalkran stationär aus?
Achten Sie bei der Auswahl eines Alu-Portalkranes auf folgende Merkmale:
- Welche Tragkraft hat die Last die Sie Heben möchten?
- Wie lang soll die Trägerlänge sein
- Wie hoch möchten Sie die Last heben (Einhängepunkt am Bolzen der Laufkatze)?
Mit der Filterfunktion haben Sie die Möglichkeit leichter die passenden Krane zu finden.
Die passenden Hebezeuge zu den Aluminium-Portalkranen finden Sie in der Rubrik Hebetechnik, wie zum Beispiel Flaschenzüge oder Elektrokettenzüge.
Wählen Sie den für Ihre Anwendung passenden Kran aus. Soll es ein Stahl-Bockkran oder lieber ein Alu-Portalkran sein. Möchten Sie den Kran unter Last verfahren? Bestimmen Sie die passende Kapazität. Rechnen Sie bei der Traglast lieber etwas Reserven ein. Wählen Sie eine geeignete Bauhöhe und passende Trägerlänge aus, damit sie den Kran optimal nutzen können. Bei den Alu-Portalkranen unterscheiden wir bei der Bauhöhe in unterschiedlichen Größen (klein, mittel und hoch). Die Lichte-Breite gibt die nutzbare Länge des Trägers an.
Trägerlänge
Einhängepunkt
Gesamthöhe
Der Alu-Portalkran im Einsatz

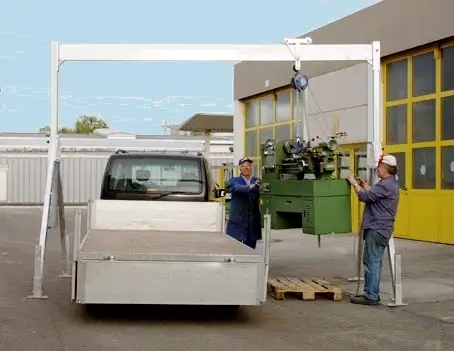

Zum Beladen
Der Portalkran hier beim Beladen von Fahrzeugen. Innerbetrieblich wird er häufig auch über Maschinen zum Wechseln von Werkzeugen eingesetzt.
Mobiler Einsatz
Dieser Kran findet Anwendung, wenn die Standard-Seitengestelle nicht direkt hinter die Last gestellt werden können. Die senkrechten Stützen des Seitengestells sind auf dem Querträger stufenlos verschiebbar.
Mindest Bauhöhe
Sonderanfertigung für einen Dachboden mit einer Höhe von lediglich 0,95 m. Der Kran wurde benötigt, um die Verrohrung der Haustechnik unter beengten Raumverhältnissen durchführen zu können.

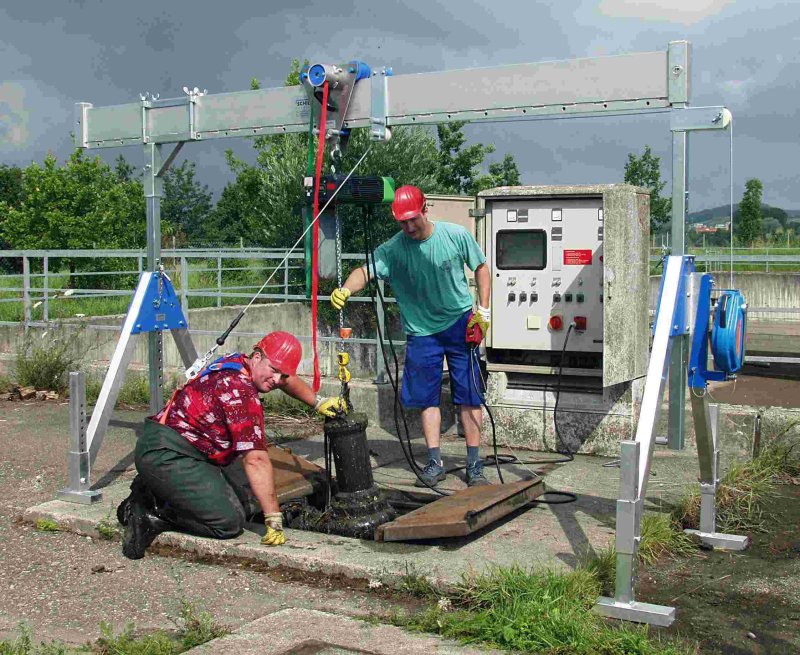

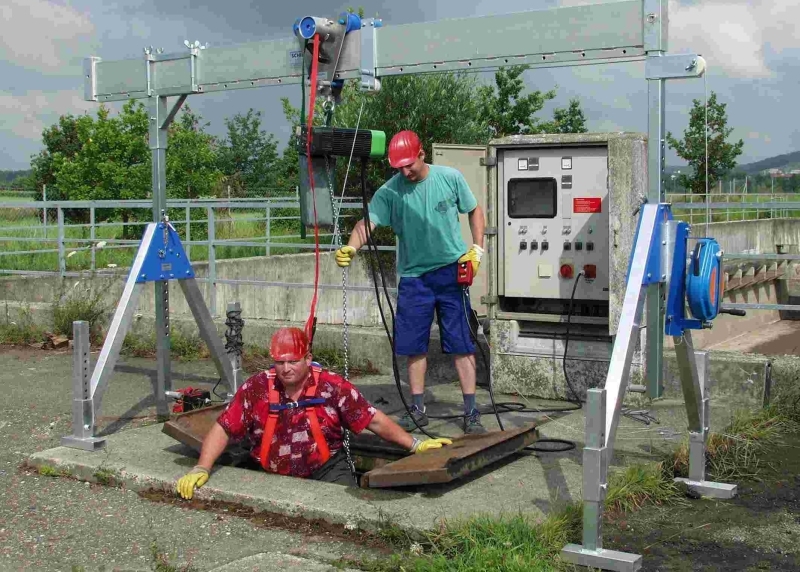

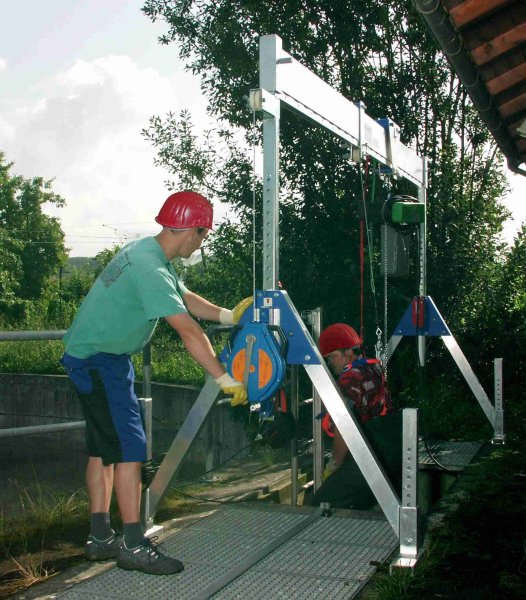

Portalkran mit HSG
Alu-Portalkran mit integriertem Höhensicherungsgerät

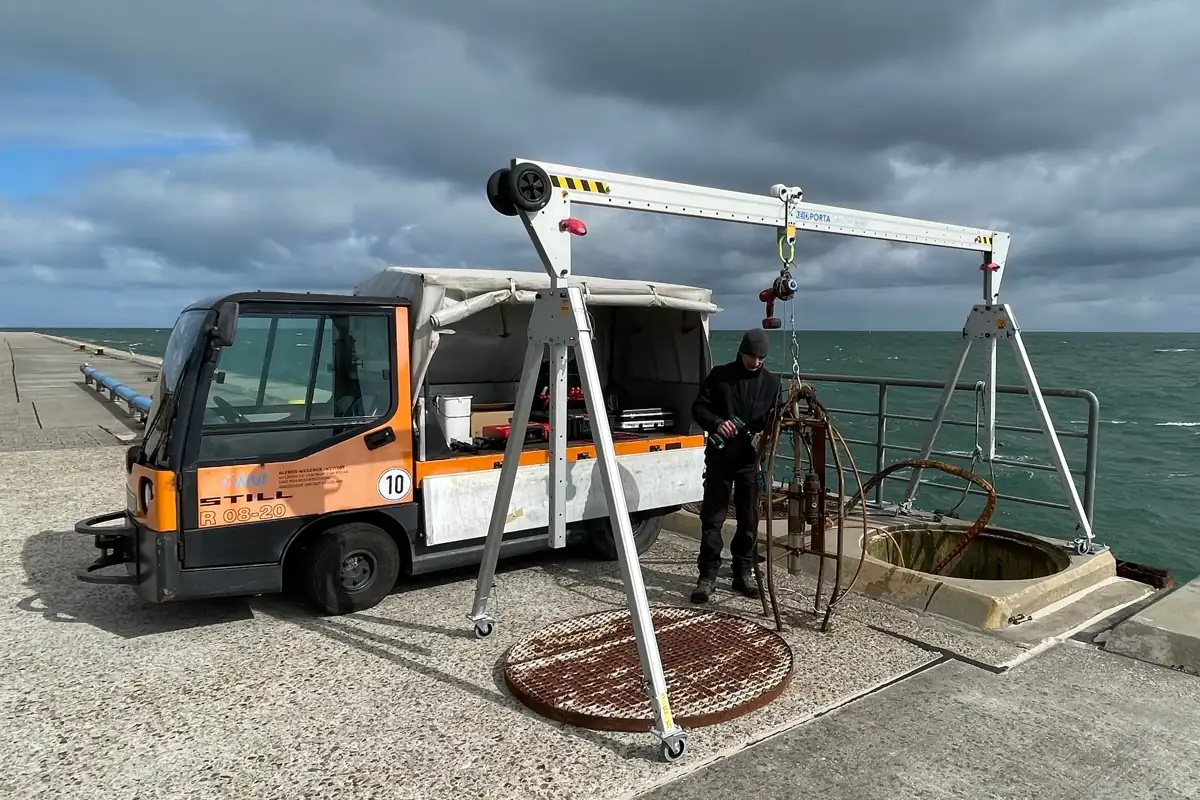

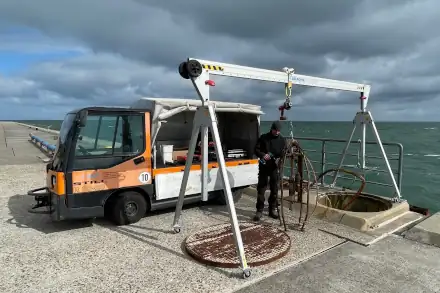

Der Schilling Alu-Portalkran kann auch für den Einsatz in Pumpenstationen für Wartungsarbeiten in Klärwerken zum Beispiel modifiziert werden. Der Arbeiter kann sich mithilfe eines Höhensicherungsgerätes sichern. Lasten können mittels eines Hebezeuges befördert werden und mit der Laufkatze auf dem Hauptträger verfahren werden.
Der Sonderportalkran ist leicht zerlegbar und kann mühelos in einem Fahrzeug transportiert und
durch zwei Personen aufgestellt werden.
Der Alu-Portalkran ersetzt hier den PSA-Dreibaum, hat aber den Vorteil, dass die aus dem Schacht geborgenen Last am Träger seitlich verfahren und neben dem Schachteinstieg abgesetzt werden kann.
Kaufen oder Anfragen von Alu-Portalkranen
Alu-Portalkrane finden Sie bei TOMANRO in unterschiedlichen Ausführungen. Die Schilling Portalkrane werden mit unterschiedlichen Trägerlängen angeboten. Die gewünschte Trägerlänge können Sie einfach auf der Artikel-Seite auswählen.
Bei TOMANRO kaufen Sie Portalkrane günstig und bequem online. Gerne beraten Sie unsere Mitarbeiter und helfen Ihnen, den passenden Kran für Sie zu finden. Senden Sie uns gerne eine Anfrage über unser Portal oder per E-Mail. Wir unterbreiten Ihnen kurzfristig ein Angebot.
Kunden interessierte auch
FAQ - Fragen und Antworten zu Alu-Portalkrane
Aluminium Portalkrane sind leicht, tragbar und korrosionsbeständig. Sie können schnell montiert und demontiert werden, was sie ideal für temporäre Arbeitsplätze macht. Zudem sind sie in der Regel kostengünstiger im Vergleich zu schwereren Stahlkranen.
Aluminium Portalkrane werden in einer Vielzahl von Industrien eingesetzt, darunter Bauwesen, Fertigung, Wartung, Werften und viele andere, wo das Heben und Bewegen von schweren Lasten erforderlich ist.
