ISO 4035 Sechskantmuttern

ISO 4035 ist eine internationale Norm, die sich mit Sechskantmuttern befasst. Diese Norm spezifiziert die Abmessungen von metrischen Sechskantmuttern und ihre zugehörigen Gewindegrößen. Sechskantmuttern werden in einer Vielzahl von Anwendungen verwendet, einschließlich Maschinenbau, Automobilindustrie und Bauwesen. Die Einhaltung von Normen wie ISO 4035 gewährleistet, dass Sechskantmuttern korrekt hergestellt und eingesetzt werden, um die Sicherheit und Leistung von Bauteilen und Anlagen zu gewährleisten.

Anwendungsbereich

ISO 4035 gilt für metrische Sechskantmuttern mit Gewinden von M1,6 bis M64. Es sind jedoch auch andere Abmessungen möglich, die nicht in dieser Norm spezifiziert sind. Die Norm gilt für Sechskantmuttern, die aus verschiedenen Materialien hergestellt werden, einschließlich Stahl, Edelstahl und Messing.

Abmessungen

Die Abmessungen von Sechskantmuttern nach ISO 4035 sind in der Norm spezifiziert. Die wichtigsten Abmessungen sind der Gewindegröße, der Schlüsselweite und der Höhe. Die Gewindegröße bezieht sich auf den Durchmesser des Gewindes in Millimetern. Die Schlüsselweite ist die Größe des Sechskantschlüssels, der benötigt wird, um die Mutter zu drehen. Die Höhe ist der Abstand zwischen der Unterseite der Mutter und dem oberen Ende.

Mutterngrößen:

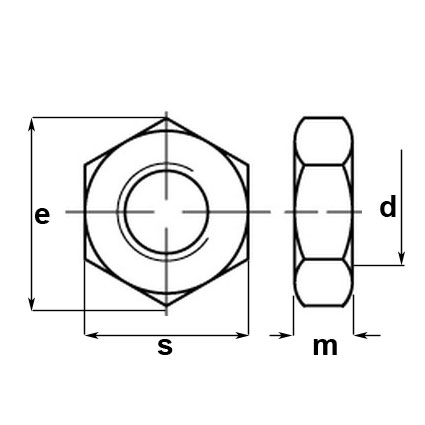

d (mm)	s (mm)	e min (mm)	m (mm)
M 2	4	4,32	1,2
M 2,5	5	5,45	1,6
M 3	5,5	6,01	1,8
M 4	7	7,66	2,7
M 5	8	8,79	3,2
M 6	10	11,05	3,2
M 8	13	14,38	4
M 10	16	17,77	5
M 12	18	20,03	6
M 14	21	23,36	7
M 16	24	26,75	8
M 18	27	29,56	9
M 20	30	32,95	10
M 22	34	39,55	11
M 24	36	12	33,2
M 30	46	50,85	15
M 33	50	55,37	16,5
M 36	55	60,79	18
M 39	60	66,44	19,5
M 42	65	71,30	21
M 45	70	76,95	22,5

Materialien

ISO 4035 gilt für Sechskantmuttern aus verschiedenen Materialien. Die Norm bezieht sich jedoch hauptsächlich auf Stahlmuttern. Stahlmuttern sind in verschiedenen Festigkeitsklassen erhältlich, die in der Norm spezifiziert sind. Die Festigkeitsklassen reichen von 4 bis 12.9. Die Festigkeitsklasse einer Mutter gibt an, wie viel Belastung sie aushalten kann, bevor sie versagt. Eine höhere Festigkeitsklasse bedeutet eine höhere Belastbarkeit.

Edelstahlmuttern sind ebenfalls in der Norm enthalten. Edelstahlmuttern sind rostfrei und werden häufig in Anwendungen verwendet, bei denen Korrosion ein Problem darstellen kann. Die Norm spezifiziert jedoch keine spezifischen Festigkeitsklassen für Edelstahlmuttern. Die Auswahl einer Edelstahlmutter sollte auf der Grundlage der spezifischen Anforderungen der Anwendung erfolgen.

Messingmuttern sind auch in der Norm enthalten. Messingmuttern werden häufig in Anwendungen verwendet, bei denen eine hohe Korrosionsbeständigkeit und Ästhetik erforderlich sind. Die Norm spezifiziert jedoch keine spezifischen Festigkeitsklassen für Messingmuttern. Die Auswahl einer Messingmutter sollte auf der Grundlage der spezifischen Anforderungen der Anwendung erfolgen.

Anwendungen

Sechskantmuttern werden in einer Vielzahl von Anwendungen verwendet, einschließlich Maschinenbau, Automobilindustrie und Bauwesen. Sechskantmuttern werden häufig zusammen mit Schrauben oder Bolzen verwendet, um Bauteile und Anlagen zu sichern.

In der Automobilindustrie werden Sechskantmuttern häufig in Motoren, Getrieben und Fahrwerken verwendet. In der Bauindustrie werden Sechskantmuttern häufig in Stahlkonstruktionen und Brücken verwendet. In der Luft- und Raumfahrtindustrie werden Sechskantmuttern in Flugzeugen, Raketen und Satelliten verwendet.

Es ist wichtig, dass Benutzer von Sechskantmuttern die richtige Größe, Festigkeitsklasse und Materialauswahl für ihre spezifische Anwendung wählen. Eine falsche Auswahl kann zu Schwachstellen und Versagen der Verbindung führen, was zu schwerwiegenden Folgen wie Unfällen, Schäden an Eigentum und Verletzungen führen kann.
