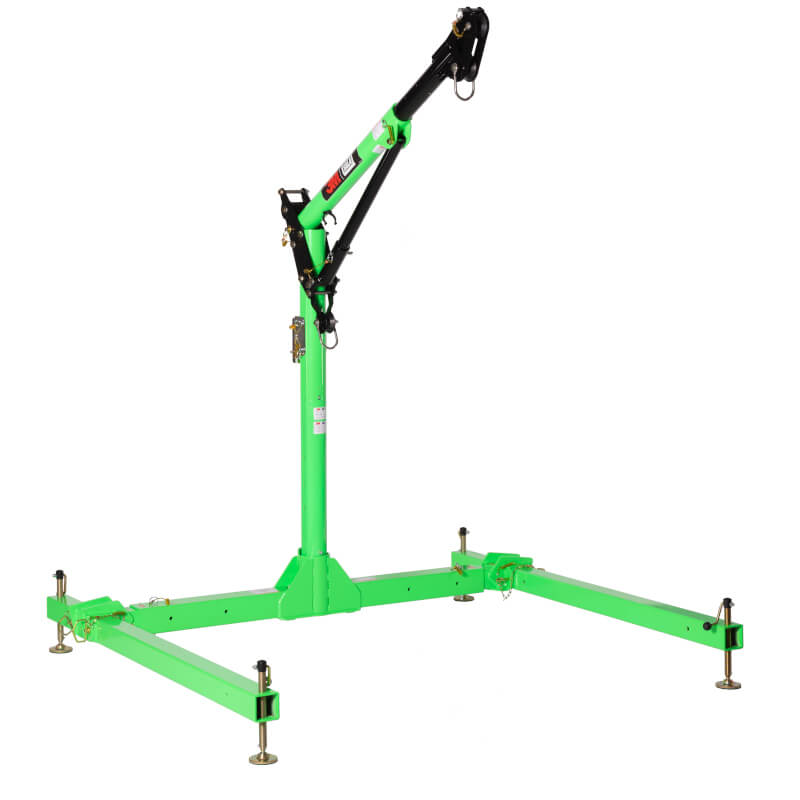

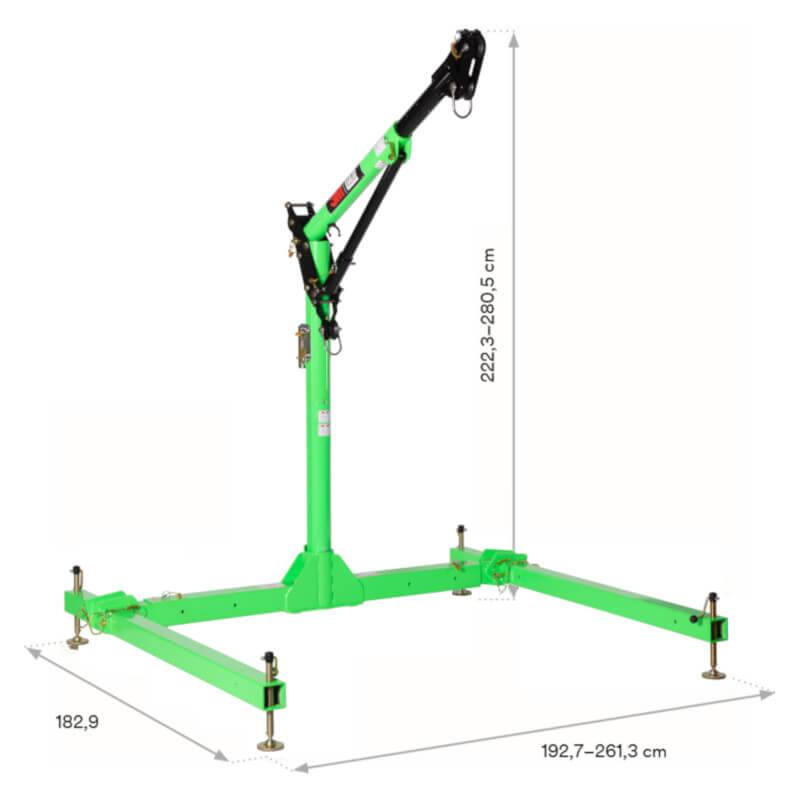

max. Arbeitshöhe | 2.805 m |
max. Tragkraft | 205 kg |
Anschlagösen | 2 |
System | DBI-SALA * |
Werkstoff | Aluminium / Stahl |
Norm | CE, EN 795, Kl. B |
Gewicht ca. | 81.60 kg |
Artikel-Nr.: | CS-8000119 |
Bild | Typ | max. Arbeitshöhe | max. Tragkraft | Anschlagösen | System | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
5-teiliges Davit-Hebesystem klein | 2.542 m | 205 kg | 2 | DBI-SALA * | CS-8000118 | 5.856,25 € | |
5-teiliges Davit-Hebesystem groß | 2.805 m | 205 kg | 2 | DBI-SALA * | CS-8000119 | 7.696,80 € |

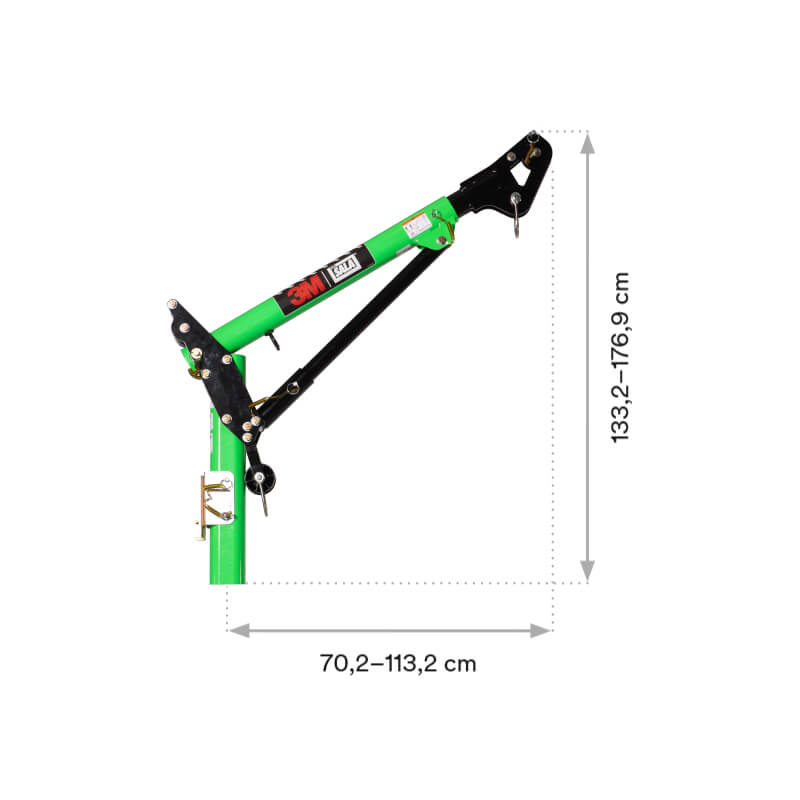

Davit-Arme mit kurzem oder langem Ausleger, dürfen nur mit einer Davit-Mastverlängerung verbaut werden. Der Ausleger läßt sich über vier Stellungen teleskopieren und damit der Länge nach verstellen. Seine nach oben gerichtete Neigung ist über 3 Positionen im Winkel veränderlich. Im Kopf bietet er die Möglichkeit zwei Seile über Umlenkrollen abzuleiten. Zudem befindet sich ein Anschlagspunkt am Kopf in fast äußerster Ausladung und einer in der Nähe des Mastes. Ein Windenadpater für eine rückwärtig montierte Digitalwinde ist im Lieferumfang inbegriffen. ( Zu den Einzelteilen )
Artikel-Nr. | Höhe | Ausladung | Material | Gewicht |
---|---|---|---|---|
8000108 | 133.2 - 176.9 mm | 70.2 - 113.2 mm | Aluminium | 19.20 kg |
Die hier integriete Verlängerung ist 84 cm lang und damit die zweit kleinste aus dem Programm der Mastverlängerungen. Zur Montage wird sie in die Aufnahme der Basis gesteckt und ist hier um ca. 180° drehbar gelagert. Über ihr oberes Hülsenende wird die Auslegerkopf-Baugruppe gestülpt. Hierbei gleitet die Kerbe der Universalbaugruppe über den Schraubenkopf an der Kante der Mastverlängerung und verhindert ein Verdrehen der Verbindindung. Ein Windenadapter kann vor dem Mast aufgesteckt werden. Das Seil des hier montierten Geräts verläuft dann über die vordere Umlenkrolle an der Universalbaugruppe und die untere vordere Umlenkrolle am Auslegerarm. ( Zu den Einzelteilen )
Artikel-Nr. | Länge | Material | Gewicht |
---|---|---|---|
8000113 | 840 mm | Aluminium / verzinter Stahl | 10.90 kg |

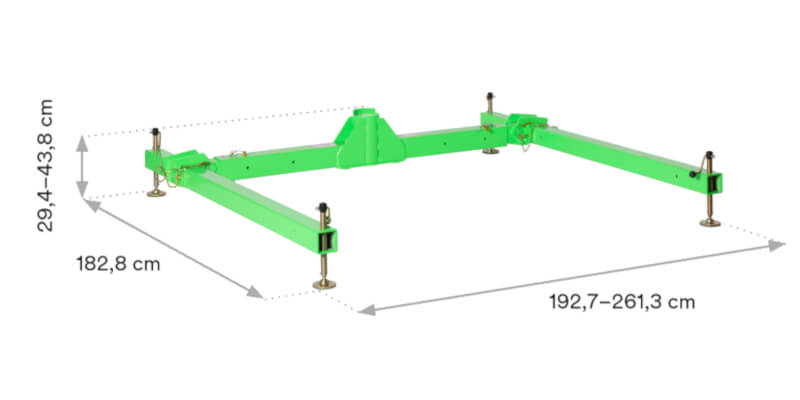

Die lange 3-teilige Basis macht den Davit mobil und überall einsetzbar. Mit ihr wird die Tragkraft des Davits auf 205 kg reduziert. Die Tragkraft des Davit beträgt sonst in festen Basen 340 kg. Die mobile Basis besteht aus dem Mittelteil, den 2 seitlichen Auslegern und den zwei seitlichen Beintraversen. Die vier Füße sind mit schwenkbaren Platten versehen. Über Spindeln lassen sie sich aus- oder einfahren und ermöglichen das Verstellen in der Höhe. Die integrierten Libelle erleichtet das Ausnivilieren der Basis. Alle Einzelteile werden über Steckverbindung miteinander verbunden. ( Zu den Einzelteilen )
Artikel-Nr. | Länge | Breite | Höhe | Material | Gewicht |
---|---|---|---|---|---|
8000105 | 192.7 - 261.3 cm | 182.8 cm | 29.4 - 43.8 cm | Aluminium | 50.50 kg |
Die Davits des grünen Systems verfügen über bis zu 4 Anschlagpunkte nach DIN EN 795, Kl. B und sind für die Absturzsicherung von 2 Anwendern gleichzeitig zertifiziert. So bietet der Davitausleger 2 Anschlagpunkte in Form von Ringen und zwei integrierte Umlenkrollen über die Drahtseile von 3M Winde und Höhensicherungsgerät geführt abgelassen werden können.
Neben ihrer Funktion als Anschlagpunkte zur Absturzsicherung können die 2 geführten Drahtseile auch als Rettungsseil Verwendung finden. Für diesen Zweck wird der Davit mit einer 3M™ DBI-SALA® Sealed-Blok oder einem 3M™ PROTECTA® Rebel™ Höhensicherungsgerät ausgesattet. Diese Höhensicherungsgeräte verfügen über eine eingebaute Rettungswinde. Das Seil der 3M™ DBI-SALA® Digitalwinde kann auch zum Heben oder Ablassen von Personen oder Lasten eingesetzt werden. Die Digitalwinde ist hierfür zertifiziert.
Winde und HSG können mit entsprechender Halterung am Mast angebracht werden. Eine Montage vor oder hinter dem Mast ist möglich, um dem Bediener die günstigste Positionen zu ermöglichen. Im Gegensatz dazu erlauben einige andere Systemen nur eine rückseitige Anbringung von Winde und HSG oder nur eine Befestigung am Mast.
Durch Auswahl einer der 4 Mastverlängerungsoptionen kann der Anwender die optimale Höhe für die jeweilige Betriebsumgebung einstellen. Mehrere Bolzenpositionen am Arm und Kopf ermöglichen ein optimieren der Reichweite und Höhe für die jeweilige Anwendung. Die maximale Höhe des Anschlagpunkts liegt bei 2,91 m. Das reicht für den Einsatz an den meisten Tankrändern und Schutzgeländern.
Die Basis-Varianten sind sowohl aus verzinktem Stahl oder Edelstahl erhältlich. Die 3-teiligen Basis-Varianten in kurzer und langer Ausführung sind flexibel einsetzbar. Bei einer maximalen Außenbreite der 3-teiligen Basis in Langausführung von 2,61 m ist es möglich, auch sehr große Ein- und Ausstiege von engen Räumen zu umfassen.
