Ausführung | mobile Basis |
Werkstoff | Aluminium |
System | DBI-SALA * |
Maße (BxLxH) | max. 2390 x 2990 x 1090 mm |
Gewicht ca. | 241.0 kg |
Artikel-Nr.: | CS-8000106 |

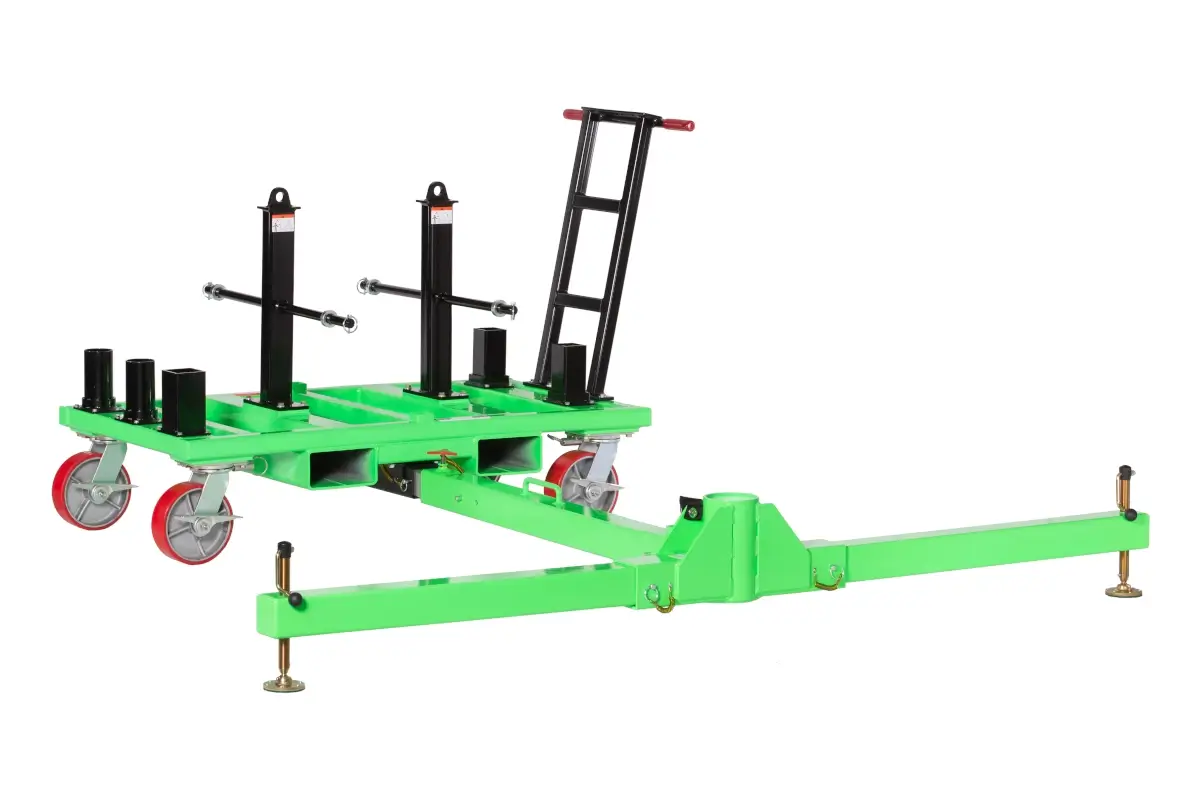

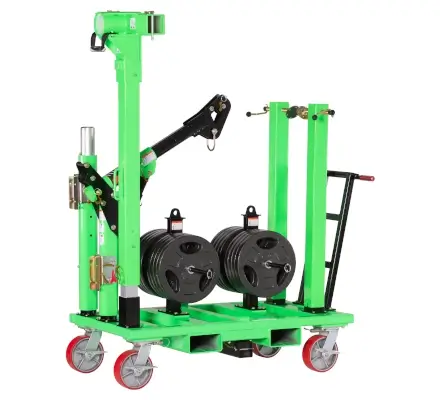

Das Gegengewichtssysstem kann relativ einfach abgebaut und die Teile ordentlich auf dem Wagen verstaut werden. Alle Bestandteile des Systems lassen sich auf vorgefertigte Stutzen aufstecken und komplett mit dem System einlagern. Alles hat seinen Platz. In diesem Zustand lässt sich der Gegengewichtsausleger bequem bewegen und mobil verfahren. Die Deichsel ist schwenkbar und einfach zu entfernen. Zur Montage sollte der Wagen möglichst in Waage stehen. Zunächst werden die beiden Ausleger und die Quertraverse mit dem Mittelteil verbunden und verbolzt. Dann wird das T-Konstrukt in die Aufnahme des Wagens mit den Kontergewichten geschoben und auch arretiert. Zum Schluss dreht man die Spindeln an den seitlichen Auslegern aus oder ein um den Halter und die Hülse auszunivilieren. Zwei Libellen auf dem Wagen und eine neben der Aufnahme der Mastverlängerung zeigen die jeweilige Neigung an. Die Hülsenaufnahme sollte bis auf einen Grad genau eingestellt werden.
Für den Transport des Systems sind unter der Wagenbaugruppe Laschen angebracht, mit denen ein Stapler das System mit seinen Zinken sicher aufnehmen und bewegen kann. Zudem sind auf den beiden Gewichtsständern Anschlagpunkte montiert, mit denen das System am Kran angeschlagen und befördert werden kann.
Folgende Einzelkomponenten sind nicht im Lieferumfang enthalten müssten wahlweise zur Komplettierung hinzubestellt werden.

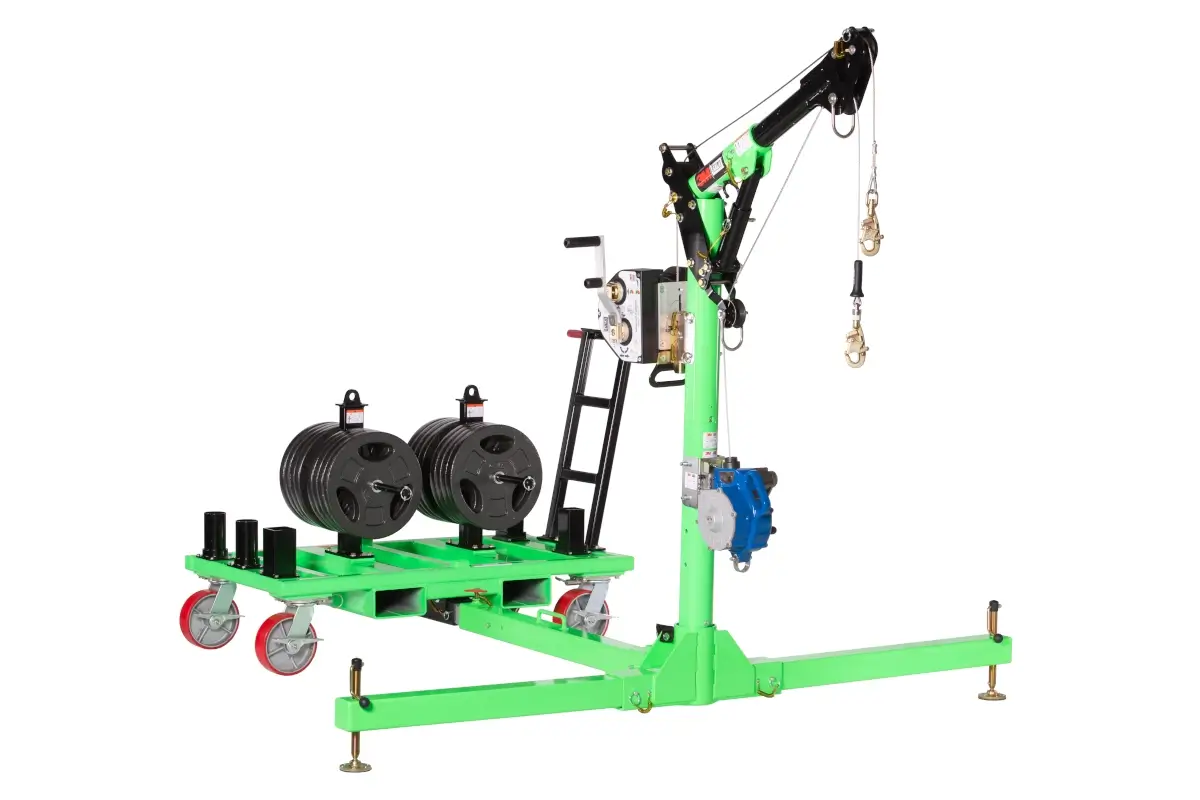

Davit-Arme mit kurzem oder langem Ausleger, dürfen nur mit einer Davit-Mastverlängerung verbaut werden. Der Ausleger läßt sich über vier Stellungen teleskopieren und damit der Länge nach verstellen. Seine nach oben gerichtete Neigung ist über 3 Positionen im Winkel unveränderlich. Im Kopf bietet er die Möglichkeit zwei Seile über Umlenkrollen abzuleiten. Zudem befindet sich ein Anschlagspunkt am Kopf in fast äußerster Ausladung und einer in der Nähe des Mastes. Ein Windenadpater für eine rückwärtig montierte Digitalwinde ist im Lieferumfang inbegriffen.
Artikel-Nr. | Höhe | Ausladung | Material | Gewicht |
---|---|---|---|---|
8000107 | 105.8 - 140 mm | 37.3 - 72.3 mm | Aluminium | 16.50 kg |
8000108 | 133.2 - 176.9 mm | 70.2 - 113.2 mm | Aluminium | 19.20 kg |
Eine der Mastverlängerungen findet auf dem Wagen bei Nichtbenutzung Platz. Zur Montage wird sie in die Aufnahme der Basis gesteckt und ist hier um ca. 180° drehbar gelagert. Über ihr oberes Hülsenende wird die Auslegerkopf-Baugruppe gestülpt. Ein Windenadapter kann vor dem Mast aufgesteckt werden. Der Adapter ist im Liefprogramm des Auslegers noch nicht mit inbegriffen.
Artikel-Nr. | Länge | Material | Gewicht |
---|---|---|---|
8000112 | 530 mm | Aluminium / verzinter Stahl | 8.40 kg |
8000113 | 840 mm | Aluminium / verzinter Stahl | 10.90 kg |
8000114 | 1140 mm | Aluminium / verzinter Stahl | 13.30 kg |
8000115 | 1400 mm | Aluminium / verzinter Stahl | 15.70 kg |

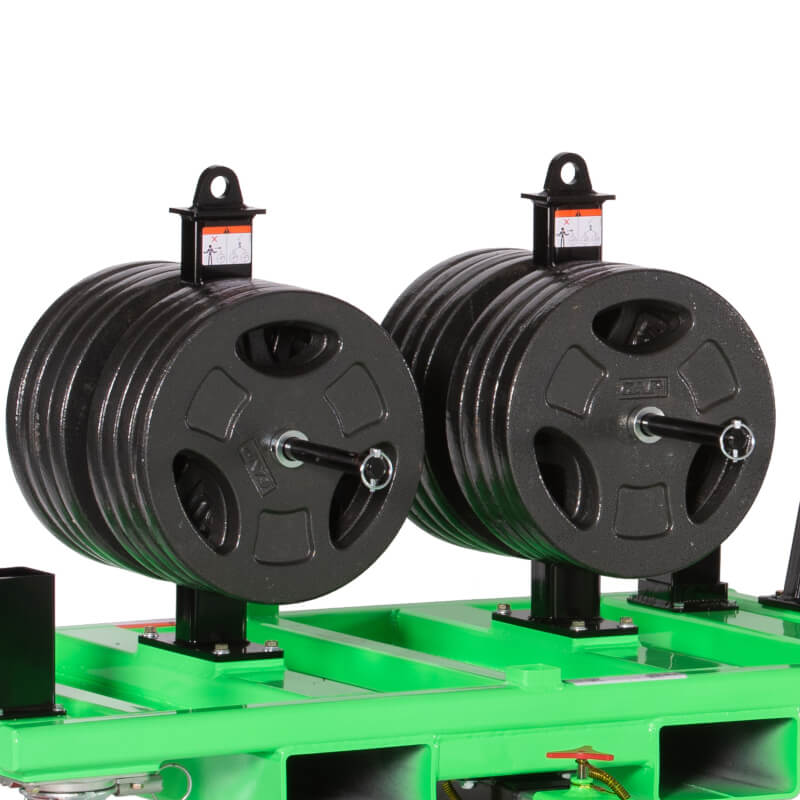

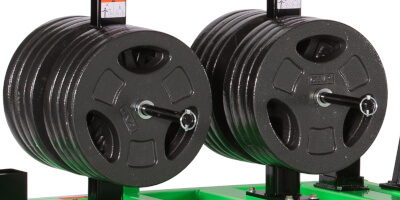

Das Kontergewicht besteht bei Verwendung des kleinen Auslegers aus 20 Einzelgewichten und bei Nutzung der langen Auslegerbaugruppe aus 36 Platten. Die Gewichte sind jeweils 20 kg schwer. Zum Vestauen auf dem Wagen werden sie über die horizontalen Stangenaufnahmen gezogen und gesichert. Die Gewichte sind im Lieferumfang des Wagens nicht enthalten und müssen gesondert bestellt werden. Solange die Maße und das Gewicht nicht vom Original abweichen ist auch eine Beschaffung über den Einzelhandel möglich.
Artikel-Nr. | Bohrungs-Ø | Außen-Ø | Breite | Material | Gewicht |
---|---|---|---|---|---|
8000123 | 25.4 - 38.1 mm | 457.2 mm | Max. 36.5 mm | Kohlenstoffstahl, pulverbeschichtet | 20 kg |
