Trägerklemme Typ A 24 lang
| Schraube | M24 |
| Nockenhöhe | 16 mm |
| Werkstoff | galvanisch verzinkt |
| Anziehdrehmoment | 491 Nm |
| Gewicht ca. | 0.38 kg |
| Artikel-Nr.: | LIND-082001031050240000 |
Qualitätsmerkmale
- Internationale Zulassungen
- Hohe Sicherheit durch Verdrehsicherungen am Trägerflansch
- Montageerleichterung durch Schraubenkopfaufnahme
- Flanschneigungen bis zu 8º möglich
- Kein Bohren oder Schweißen
Zwischenverkauf vorbehalten!
| Bild | Typ | Schraube | Nockenhöhe | Werkstoff | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|
Beschreibung: Lindapter Trägerklemme Typ A 24 lang
Technische Daten
| Artikel-Nr. | A24 | ||
| Schraube 8.8 | Z | M24 | |
| Zulässige Belastung Zug / 1 Schraube | 19.0 | kN | |
| Zulässige Belastung Schub / 2 Schrauben | 3.8 | kN | |
| Anziehmoment | 491 | Nm | |
| Abmessungen | Y | 48 | mm |
| Abmessungen | X | 29 | mm |
| Nockenhöhe lang | V | 16 | mm |
| Abmessungen | T | 13 | mm |
| Breite | 55 | mm | |

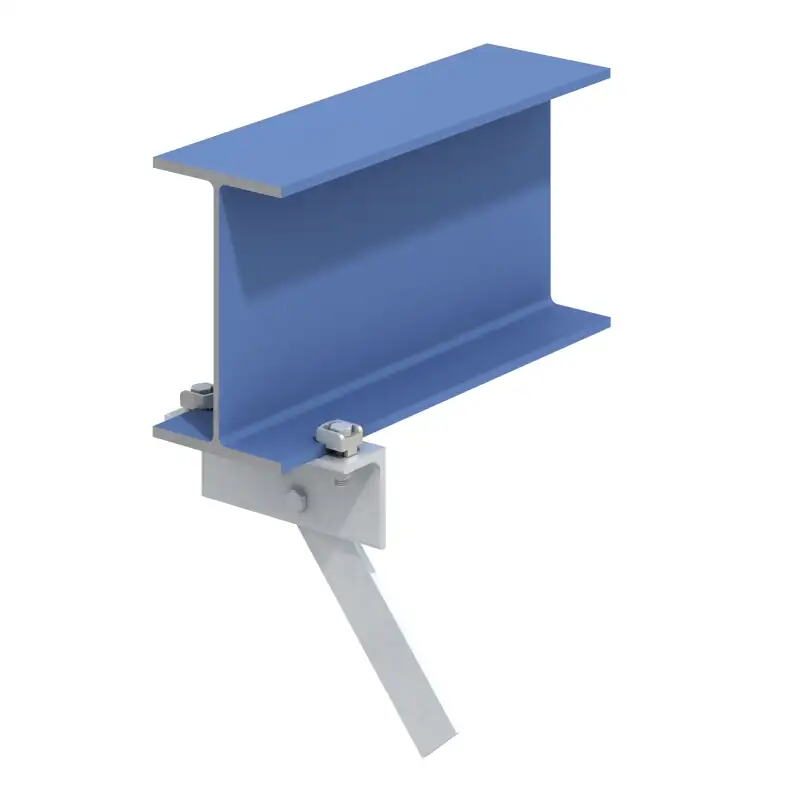

Der Lindapter Typ A entspricht äußerlich dem Typ B, verfügt aber über eine Senkung für den Schraubenkopf. Die Senkung umschließt den Schraubenkopf verdrehsicher und kontert ihn während der Montage. Ist dies nicht erwünscht, lässt sich das Einlegeteil Typ W unter den Schraubenkopf legen.
Der Lindapter Typ A wird nach der erforderlichen Zugbelastung ausgewählt. In einer Kreuzverbindung bietet sich als Gegenstück zum Typ A beispielsweise der Lindapter Typ B an. Bei diesem Typ liegt der Schraubenkopf oder die Mutter auf dem Lindapter auf und kann zum Festziehen gedreht werden.

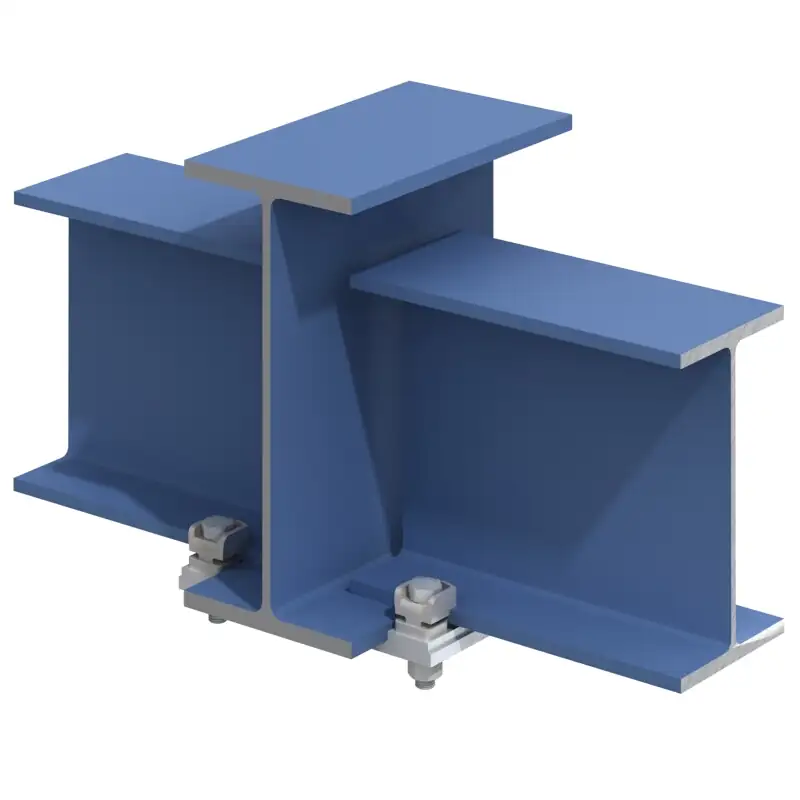

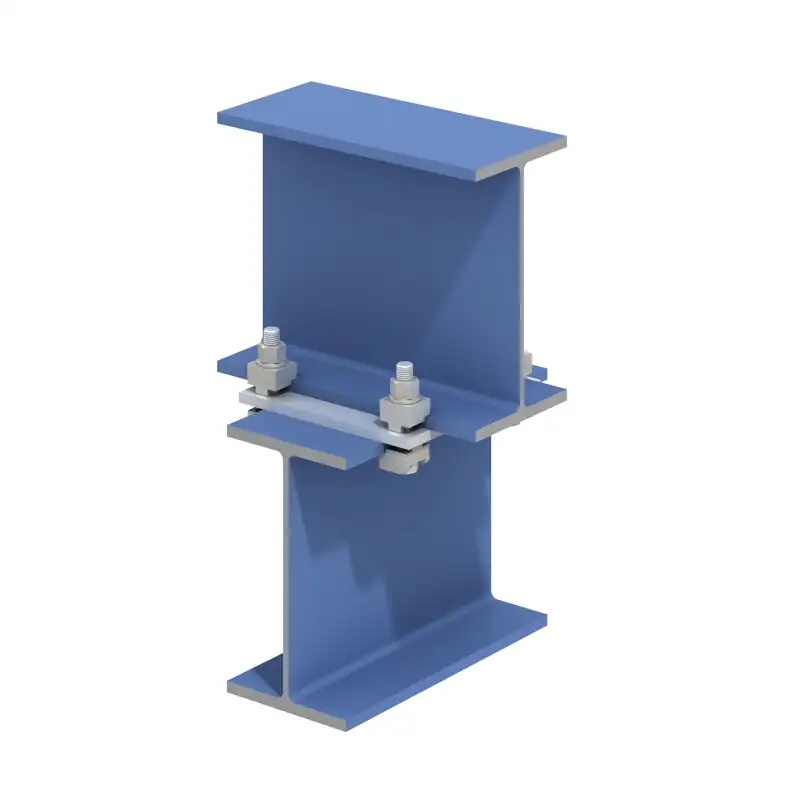

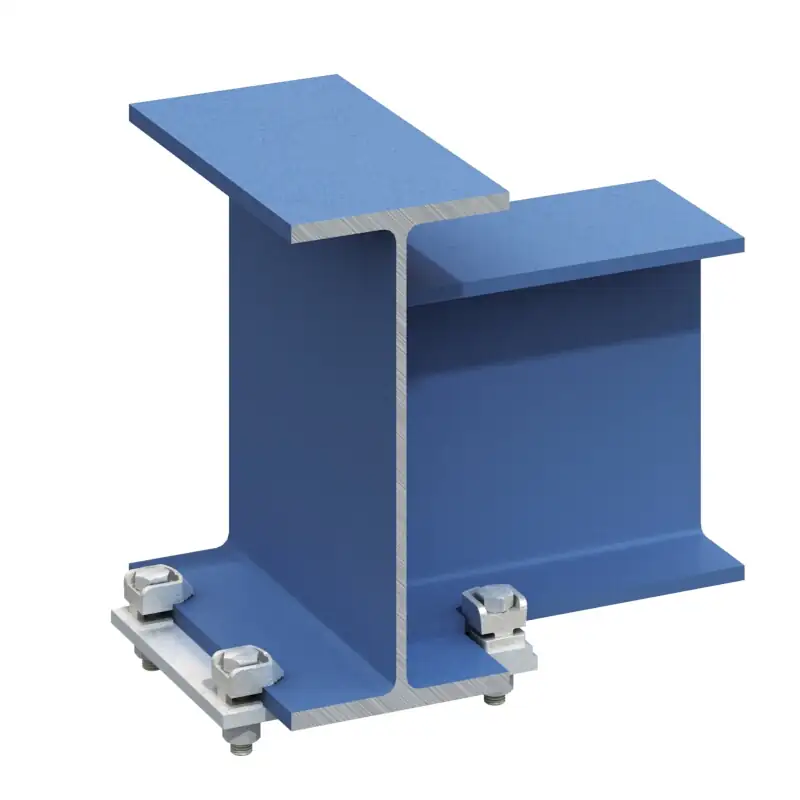

Die Kreuzverbindung
Für eine übliche Kreuzverbindung von Trägern ist eine Zwischenplatte erforderlich. Diese kann beispielsweise von einem Schlosser angefertigt werden. Die Konstruktion hierzu stellt Lindapter kostenlos zur Verfügung.
Die Zwischenplatte ist ein einfaches Bauteil mit vier Bohrlöchern. Sie wird zwischen die zu montierenden Profile gelegt und sorgt für die korrekten Lochabstände. Darüber hinaus dient die Platte der Aufnahme der Klemmnocken der Lindapter Trägerklemme Typ A.
Download: CAD techn. Details
|
|
|
|
|
|
|
|
|
Abmessungen
Trägerklemme Typ A M24
