Highbond-Anker dynamic FHB-A dyn 12 x 100/25 Ansicht 2
Abbildung kann abweichen vom Original
Highbond-Anker dynamic FHB-A dyn 12 x 100/25 Ansicht 2
Highbond-Anker dynamic FHB-A dyn 12 x 100/25 Ansicht 2

Fischer

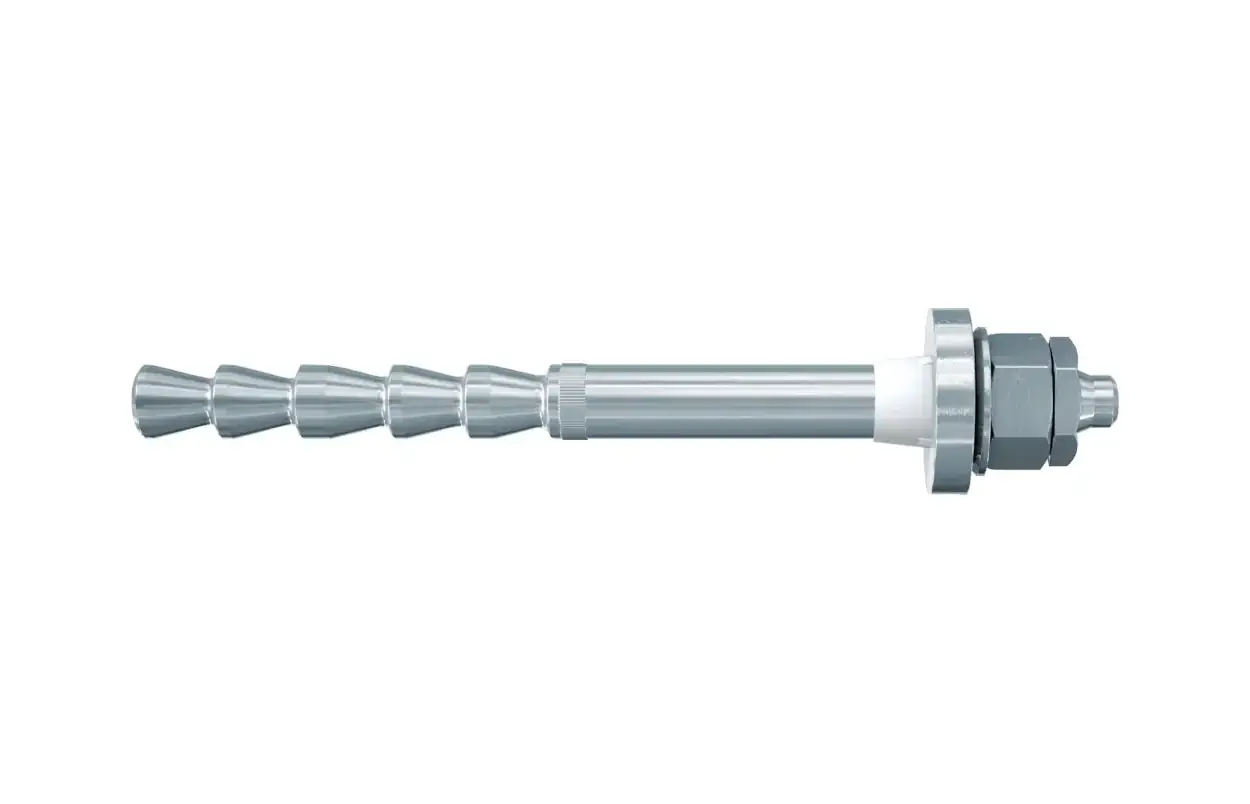

Highbond-Anker dynamic FHB-A dyn 12 x 100/25

Bohrernenndurchmesser14 mm
min. Verankerungstiefe100 mm
Passend dazuSpezialmörtel FIS HB
WerkstoffStahl galv. verzinkt
Gewicht ca.0.173 kg
Artikel-Nr.: REY-088579001541210025


Qualitätsmerkmale

  • Hersteller Art-Nr. 92018
  • Optimal bei dynamischen Schwell- und Wechsellasten

170,75 € (10 Stk / VE)
17.08 € / Stück
( exkl. MwSt
+ Versandkosten
Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ Bohrernenndurchmesser min. Verankerungstiefe Passend dazu Werkstoff Artikel-Nr. Preis (zzgl. ges. MwSt.)
Weitere Modelle mit: Bohrernenndurchmesser 14 mm
Weitere Modelle mit:Bohrernenndurchmesser 14 mm

Beschreibung: Fischer Highbond-Anker dynamic FHB-A dyn 12 x 100/25

Vorteile des fischer Highbond-Ankerstange FHB-A dyn

  • Dynamikfähig: Speziell entwickelt zur Aufnahme von dynamischen Schwell- und Wechsellasten
  • Optimale Lastverteilung: Der Mörtel schließt den Ringspalt im Anbauteil – für höchste Sicherheit
  • Konengeometrie für dynamisches Nachspreizen: Sicher auch bei wechselnden Belastungen in gerissenem Beton
  • Erhöhte Querkräfte: Durch zusätzliche Hülse bei der Variante FHB-A dyn V
  • Auch für aggressive Umgebungen: In hochkorrosionsbeständigem Stahl erhältlich – z. B. für Tunnel
  • Zugelassen für Stahlfaserbeton: Größen M12 und M16 nach ETA auch für diesen Verankerungsgrund nutzbar

Typische Einsatzbereiche

Die FHB-A dyn ist ideal für dynamisch beanspruchte Befestigungen im Innenbereich – z. B. bei:

  • Führungsschienen von Aufzügen
  • Industrierobotern
  • Deckenlauf- und Portalkränen
  • Maschinenfundamenten mit dynamischer Beanspruchung
  • Befestigungen in aggressiver Atmosphäre wie Tunnel oder Industriehallen




Montageschritte:

  1. Bohrloch gemäß Zulassung herstellen und reinigen
  2. Injektionsmörtel FIS HB mit Statikmischer auspressen und vermischen
  3. Highbond-Ankerstange zentriert einsetzen
  4. Während der Härtung wird der Anker vollflächig mit der Bohrlochwand verklebt
  5. Sechskantmutter anziehen: Konus verspannt sich kraftschlüssig über die Mörtelschale
  6. Die Zentrierhülse und Sicherungsmutter sorgen für zusätzliche Sicherheit

Für die Serienmontage empfehlen wir den Einsatz von Bolzenanker-Setzwerkzeugen FABS oder FA-ST II.


Durchsteckmontage in Beton mit FIS HB und FHB DYN


Vorsteckmontage in Beton mit FIS HB und FHB DYN


Durchsteckmontage in Beton mit FIS HB und FHB DYN V

Bildquelle: Unternehmensgruppe fischer





Video zum fischer Bolzenanker FAZ II Plus


Anwendungsbereiche

  • Schwenkkrananlagen
  • Portal- und Deckenlaufkräne
  • Führungsschienen von Aufzügen

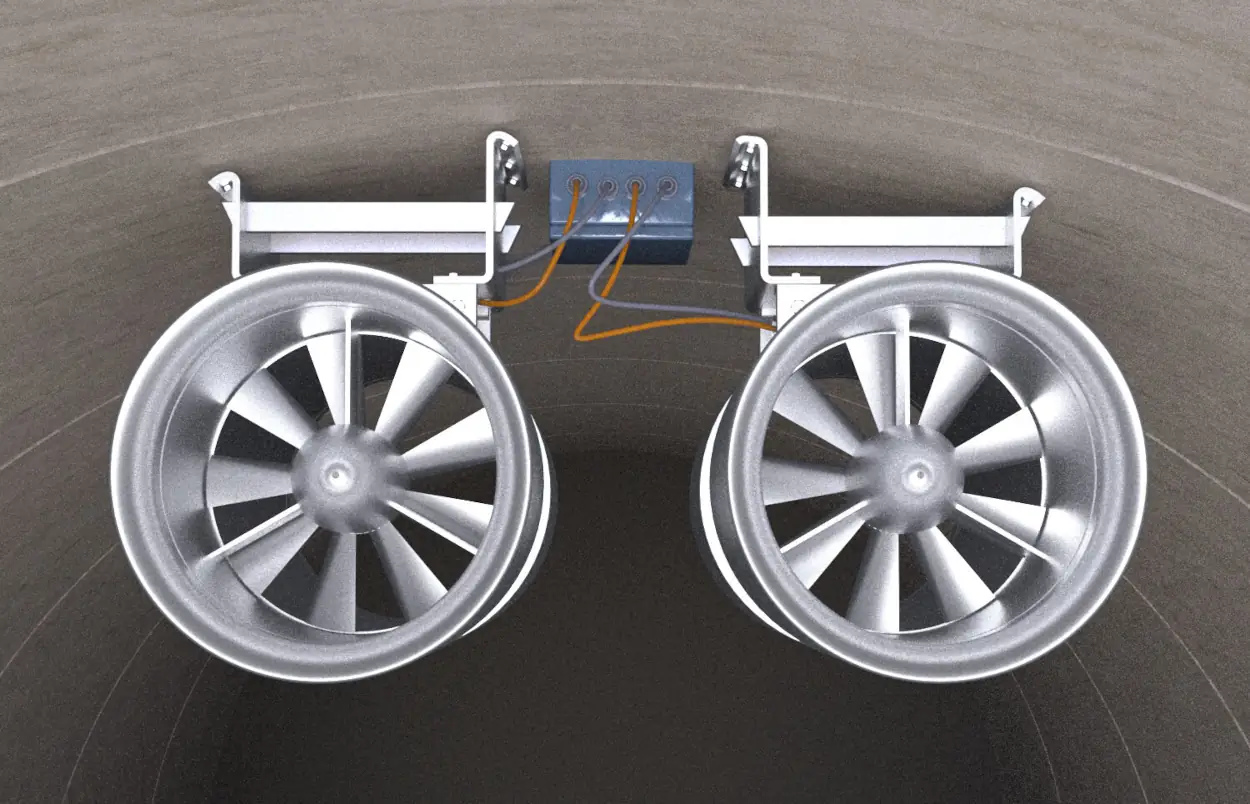

  • Strahlventilatoren
  • Schilderbrücken im Verkehrswegebau
  • Antennen- und Sendemasten

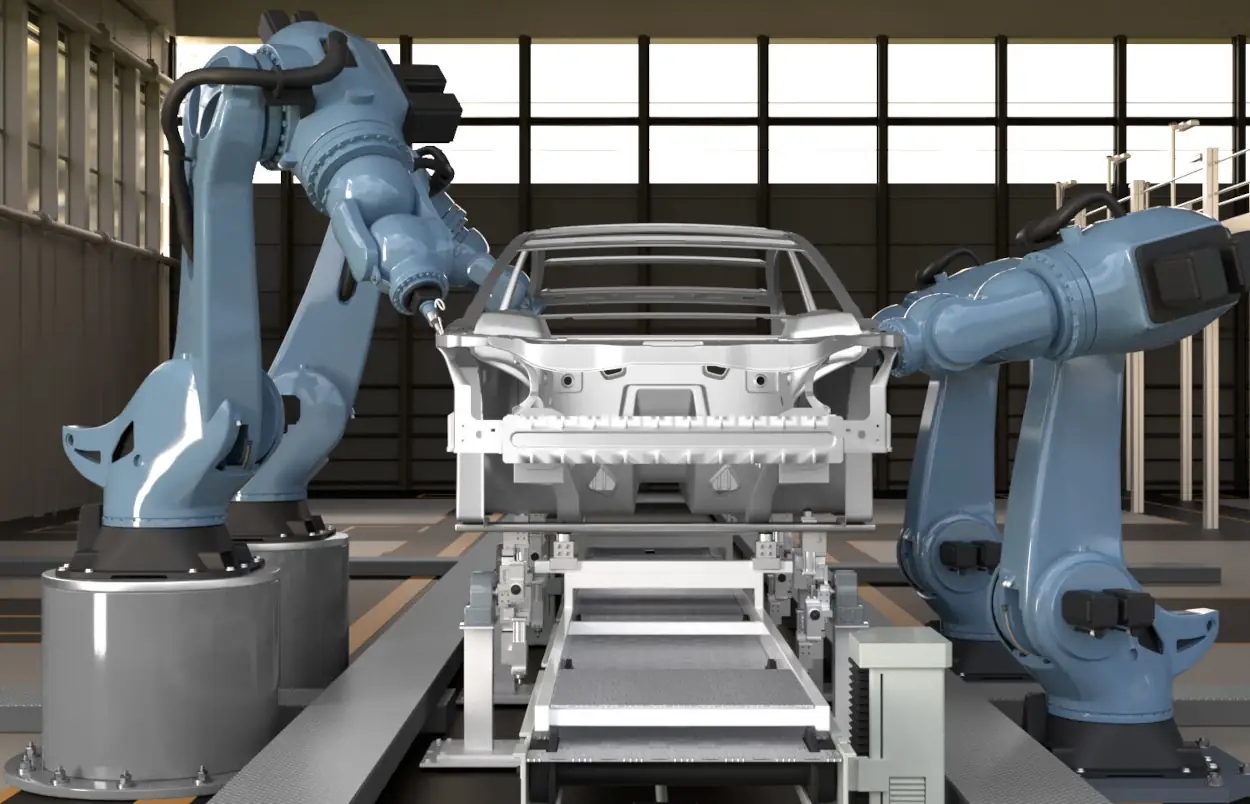

  • Industrieroboter

Geeignete Baustoffe

Zugelassen für:
  • Beton C20/25 bis C50/60, gerissen und ungerissen
  • Stahlfaserbeton (M12 / M16)

Zulassungen

  • ETA-06/0171
  • DoP No. 0353
  • Z-21.3-1748
  • (2103/12/12) - CM

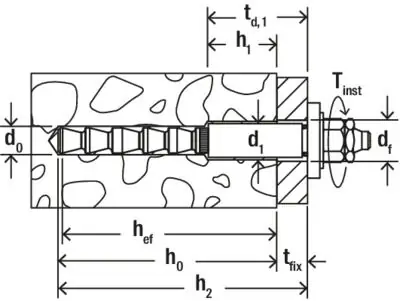

Abmessungen

Highbond-Anker dynamic FHB-A dyn 12 x 100/25
ETA-Zulassung
Bohrernenndurchmesser (d0)14 mm
Min. Bohrlochtiefe bei Durchsteckmontage (h2)130 mm
Verankerungstiefe (hef)100 mm
Schlüsselweite19 mm
