Abbildung kann abweichen vom Original

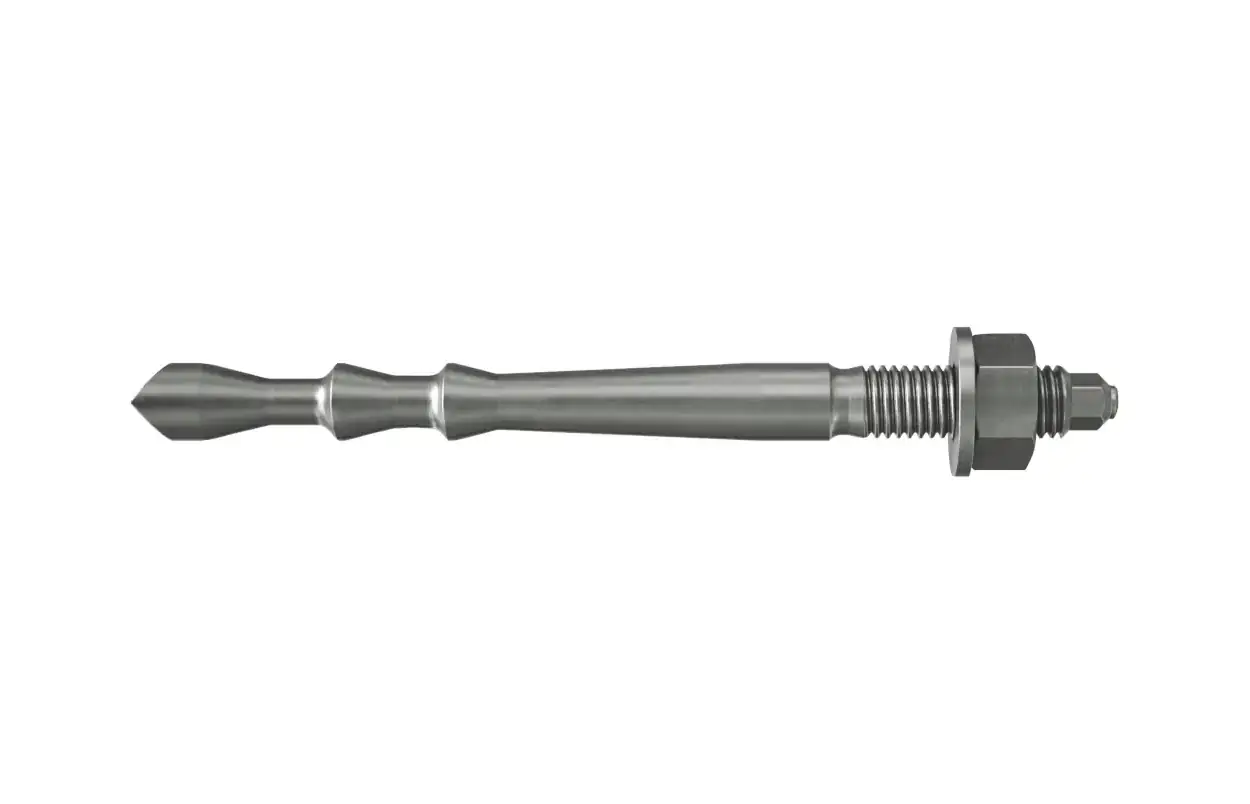

Highbond-Anker A4 FHB II-A L M10 x 95/10 R
| Bohrernenndurchmesser | 12 mm |
| min. Verankerungstiefe | 95 mm |
| Passend dazu | Patrone FHB II-P/-PF |
| Werkstoff | Edelstahl A4 |
| Gewicht ca. | 0.085 kg |
| Artikel-Nr.: | REY-088579940041009010 |
Qualitätsmerkmale
- Hersteller Art-Nr. 97616
- Maximale Lastwerte durch große Verankerungstiefe.
185,29 € (10 Stk / VE)
18.53 € / Stück
18.53 € / Stück
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Bohrernenndurchmesser | min. Verankerungstiefe | Passend dazu | Werkstoff | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|
Beschreibung: Fischer Highbond-Anker A4 FHB II-A L M10 x 95/10 R
Die fischer Highbond-Ankerstange FHB II-A L R aus nicht rostendem Stahl ist die ideale Lösung für hoch belastete Verankerungen in gerissenem Beton im Außenbereich. Dank der großen Verankerungstiefe erzielt sie maximale Zuglastwerte und ermöglicht so eine wirtschaftliche Bemessung mit weniger Befestigungspunkten und kleineren Ankerplatten.
Vorteile der FHB II-A L R Ankerstange
- Große Verankerungstiefe: Für höchste Tragfähigkeiten und reduzierte Befestigungspunkte
- Optimierte Konengeometrie: Speziell für hohe Zuglasten in gerissenem Beton entwickelt
- Maximale Flexibilität: Zugelassen für die Verwendung mit Injektionsmörtel und Mörtelpatrone
- Zeitsparende Montage: Bohrlochreinigung entfällt bei Verwendung mit FHB II-P / PF Patrone
- Durchsteckmontage mit FIS HB: Ringspaltverfüllung ohne zusätzliche Hilfsmittel möglich
- Witterungsbeständig: Aus nicht rostendem Stahl – perfekt für Außenanwendungen
Montageanleitung
Die kraftkontrolliert spreizende Ankerstange FHB II-A L R ist für die Vorsteck- und Durchsteckmontage zugelassen.
Montage mit Injektionsmörtel FIS HB:
- Bohrloch bohren und reinigen
- Ringspalt mit Mörtel verfüllen (bei Durchsteckmontage)
- Ankerstange in Mörtelmasse einsetzen
- Beim Anziehen der Sechskantmutter werden die Konen in die Mörtelschale gezogen – kraftschlüssige Verspreizung
Montage mit Mörtelpatrone FHB II-P / PF:
- Bohrloch herstellen – Reinigung entfällt
- Patrone einsetzen
- Ankerstange mit Bohrhammer drehend-schlagend und Setzwerkzeug RA-SDS einbringen
- Beim Setzvorgang wird die Patrone zerstört, Mörtel vermischt und aktiviert
Vorsteckmontage in Beton mit Injektionsmörtel FIS HB
1
2
3
4
5
6
7
8
9
Montage in Beton mit Patrone FHB II-P / -PF
1
2
3
4
5
Bildquelle: Unternehmensgruppe fischer
Video zum fischer Highbond System FHB II
Anwendungsbereiche
- Geländer
- Fassaden
- Treppen
- Stahlkonsolen
- Maschinen
- Masten
- Rammschutz
- Stahlbaukonstruktionen
- Holzbaukonstruktionen
Baustoffe
Zugelassen für:- Beton C20/25 bis C50/60, gerissen und ungerissen
- Beton C12/15
Zulassungen
- ETA-05/0164
- DoP No. 0282
- GS 3.2/16-352-1
- (2103/12/12) - CM
Abmessungen
| Highbond-Anker FHB II-A L | M10 x 95/10 R |
|---|---|
| ETA-Zulassung | ✔ |
| Bohrernenndurchmesser (d0) | 12 mm |
| Bohrlochtiefe (h0) | 110 mm |
| Verankerungstiefe (hef) | 95 mm |
| Max. Dicke des Anbauteils (tfix) | 10 mm |
| Gewinde (M) | M10 |
| Schlüsselweite | 17 mm |
| Skalenteile Mörtel | 5 |
