Abbildung kann abweichen vom Original

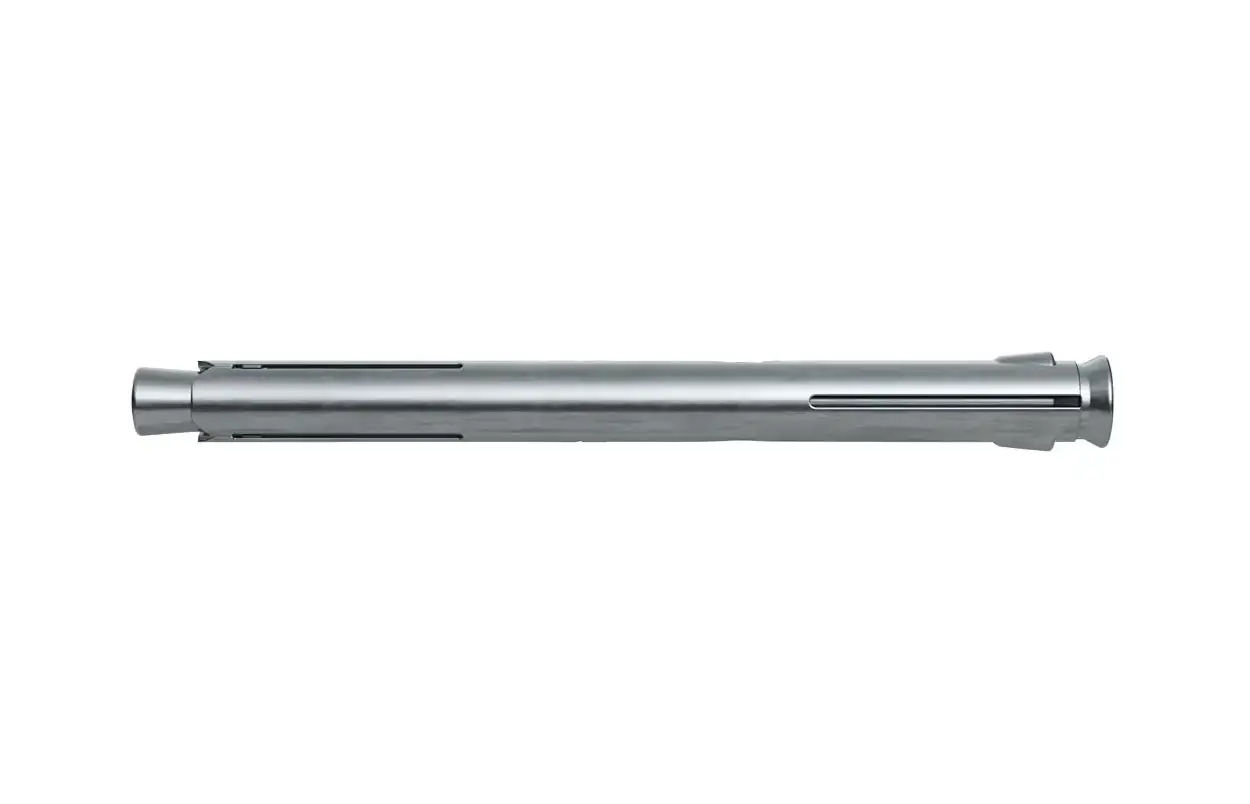

Metallrahmendübel F-M 10 x 72
| Bohrernenndurchmesser | 10 mm |
| Dübellänge | 72 mm |
| Min. Bohrlochtiefe | 90 mm |
| Werkstoff | Stahl verzinkt |
| Oberfläche | galZn 3 farblos |
| Gewicht ca. | 3.208 kg |
| Artikel-Nr.: | REY-088680001000100072 |
Qualitätsmerkmale
- Hersteller Art-Nr. 88670
- Brandschutzgeprüft nach R 120
39,24 € (100 Stk / VE)
0.39 € / Stück
0.39 € / Stück
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Bohrernenndurchmesser | Dübellänge | Min. Bohrlochtiefe | Werkstoff | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|
Beschreibung: Fischer Metallrahmendübel F-M 10 x 72
fischer Metallrahmendübel F-M

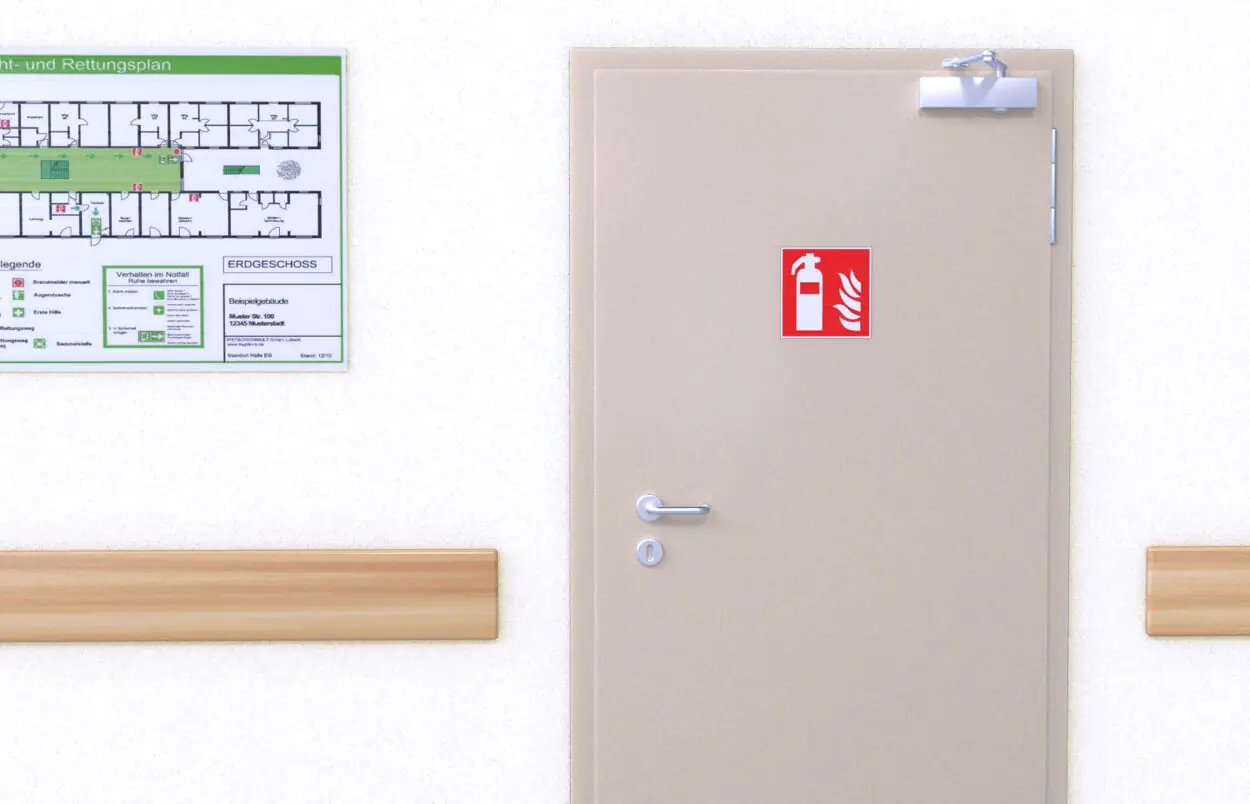

- Verwendung in brandschutzrelevanten Anwendungen.
- Spannungsfreie und langlebige Befestigung des Rahmens.
- Verwendung für alle Voll- und Lochbaustoffe reduziert Komplexität.
- Zug- und druckfeste Verankerung von Metall- und Kunststoffprofilen.
- Mit Senkkopfschraube.
Funktionsweise / Montage
Der F-M eignet sich für die Durchsteckmontage. Beim Anziehen der Schraube zieht der Konus die Dübelhülse auf, spreizt sie und verkeilt sie im Bohrloch – für eine spannungsfreie Fensterrahmenbefestigung. Maximales Anzugsmoment: 5 Nm.
Montagebilder
1
2
3
4
5
Bildquelle: Unternehmensgruppe fischer

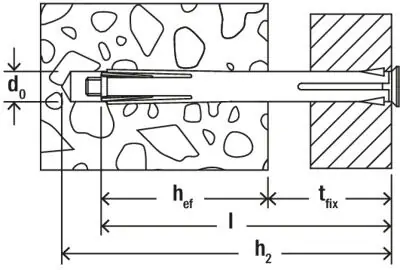

Abmessungen
| fischer Metallrahmendübel F10 | M72 |
|---|---|
| Bohrernenndurchmesser (d0) | 10 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 90 mm |
| Effektive Verankerungstiefe (hef) | 30 mm |
| Dübellänge (l) | 72 mm |
| Max. Dicke des Anbauteils (tfix) | 42 mm |
| Antrieb | PZ3 mm |
