Einschienenfahrwerk SH 4012-20 4/1 L2
| Traglast | 5000 kg |
| Hub | 6 m |
| Einscherung | 4/1 |
| Hubgeschwindigkeit | 0.8 / 5.0 m/min |
| Fahrgeschwindigkeit | 5.0 / 20.0 m/min |
| Flanschbreite | 300 mm |
| Einschaltdauer Hubwerk | 20 / 40 % |
| Einschaltdauer Fahrwerk | 20 / 40 % |
| Leistung Hubwerk (ist) | 0.7 / 4.5 kW |
| Flanschbreite | 0.09 / 0.37 mm |
| Triebwerksgruppe (ISO) | M5 |
| Betriebsspannung | 400 V / 50 Hz |
| Steuerspannung | 230 V / 50 Hz |
| Artikel-Nr.: | STA-ESeilzugSH4012-20 |
Qualitätsmerkmale
- Mit Hub-Notendschalter für oberste und unterste Hakenstellung
- Mit Hub-Betriebsendabschaltung
- Überlastschutzeinrichtung SLE3 am Seilfestpunkt
Zwischenverkauf vorbehalten!
| Bild | Typ | Traglast | Hub | Einscherung | Hubgeschwindigkeit | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|

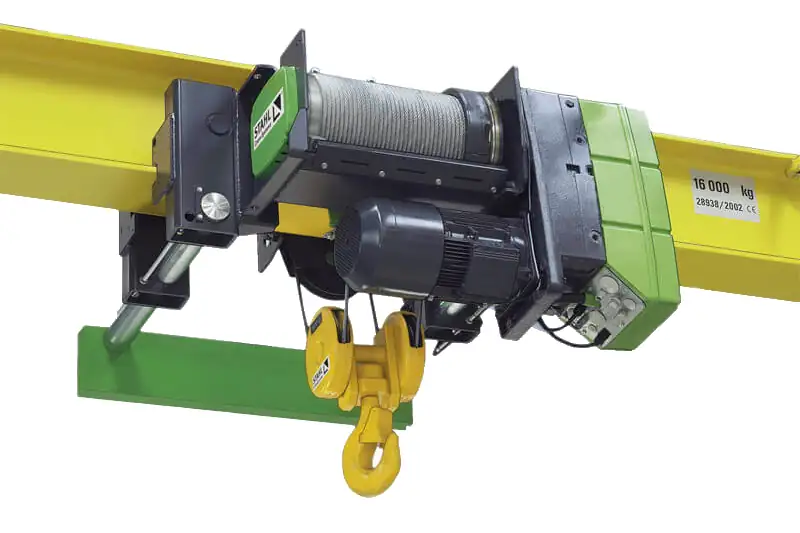

Beschreibung: Stahl CraneSystems Einschienenfahrwerk SH 4012-20 4/1 L2
Hergestellt nach den Regeln der EG-Maschinenrichtlinien, Gerätesicherheitsgesetz und BGV.
Hubwerks-Betriebsart nach DIN EN 13001-2: HD1
- Einstufung Triebwerk (ISO): M5
- Einstufung Tragmittel (ISO): M5
- Schutzart EN 60529: IP55
Ausgelegt für Betrieb in der Halle, Umgebungstemperatur -20 bis +40°C.
Fahrwerke
Die Fahrwerke sind generell mit zwei Fahrgeschwindigkeiten ausgestattet. Optional sind andere Geschwindigkeiten möglich.
Kompakte Baumaße und extrem kurze Anfahrmaße helfen, die Werkshalle optimal auszunutzen.
Den Elektroseilzug Einschienenfahrwerk gibt es in unterschiedlichen Ausführungen:
Einschienenfahrwerk KE standard
Das Einschienenfahrwerk KE wird auf Einschienenbahnen und Einträgerbrücken kranen eingesetzt. Die besonders geringe Bauhöhe des Fahrwerks macht selbst in niedrigen Räumen große Hakenwege möglich.
Einschienenfahrwerk UE optional
Die Baubreite des Untergurtfahrwerks UE ist sehr gering und ist speziell für schmale Durchfahrmaße ausgelegt. Es wird auf Einschienenbahnen und Einträgerbrückenkranen eingesetzt.
Einschienenfahrwerk DKE optional
Für häufige Kurvenfahrten und enge Radien steht das Drehgestellfahrwerk DKE zur Verfügung. Je nach Kurvenradius, Laufbahnflanschbreite oder Nutzung wird es mit einem oder zwei Fahrmotoren ausgestattet.
