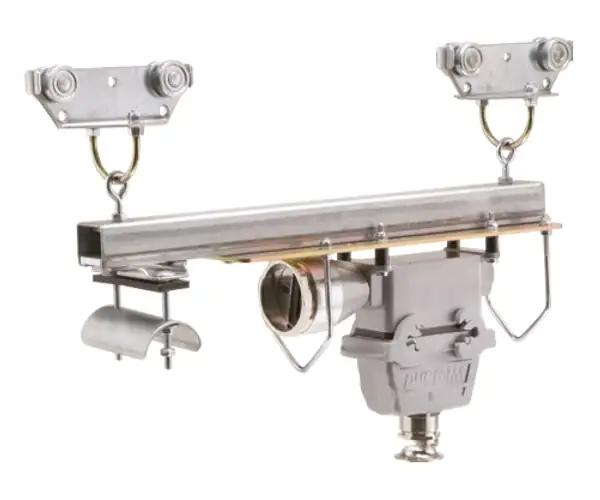

Ideal-Steuerwagen steckbar Flachkabel Polzahl 16+PE
| Programm | 230 |
| Leitung | Flachleitung |
| Gewicht ca. | 3.07 kg |
| Artikel-Nr.: | 023178-16 |
Qualitätsmerkmale
- Schutzart Verschraubung IP54
- Schutzart Stecker IP54 in verriegeltem Zustand
- Wagenkörper und Tragteil: Stahl, verzinkt
- Verbindungsselemente: Stahl, verzinkt
- Standard Laufrollen: Kugellager, galvanisch verzinkt mit ZZ Dichtung
- Max.- Tragfähigkeit: 32 kg
- Max. Fahr- geschwindigkeit: 63
Zwischenverkauf vorbehalten!
| Bild | Typ | Programm | Leitung | Länge | Artikel-Nr. | Preis (zzgl. ges. MwSt.) | |
| Ideal-Steuerwagen steckbar Flachkabel Polzahl 16+PE | 230 | Flachleitung | 023178-16 | 252,04 € UVP | ||
| Ideal-Steuerwagen steckbar Flachkabel Polzahl 24+PE | 230 | Flachleitung | 023178-24 | 278,17 € UVP | ||
| Ideal-Steuerwagen steckbar Rundkabel Polzahl 16+PE | 230 | Rundleitung | 023179-16 | 227,04 € UVP | ||
| Ideal-Steuerwagen steckbar Rundkabel Polzahl 24+PE | 230 | Rundleitung | 023179-24 | 252,37 € UVP | ||
 | Ideal-Steuerwagen steckbar Flachkabel Polzahl 16+PE | 240 | Flachleitung | 024778-16 | 284,65 € UVP | ||
| Ideal-Steuerwagen steckbar Flachkabel Polzahl 24+PE | 240 | Flachleitung | 024778-24 | 311,17 € UVP | ||
| Ideal-Steuerwagen steckbar Rundkabel Polzahl 16+PE | 240 | Rundleitung | 024779-16 | 255,82 € UVP | ||
| Ideal-Steuerwagen steckbar Rundkabel Polzahl 24+PE | 240 | Rundleitung | 024779-24 | 281,17 € UVP |
Beschreibung: Wampfler Ideal-Steuerwagen steckbar Flachkabel Polzahl 16+PE

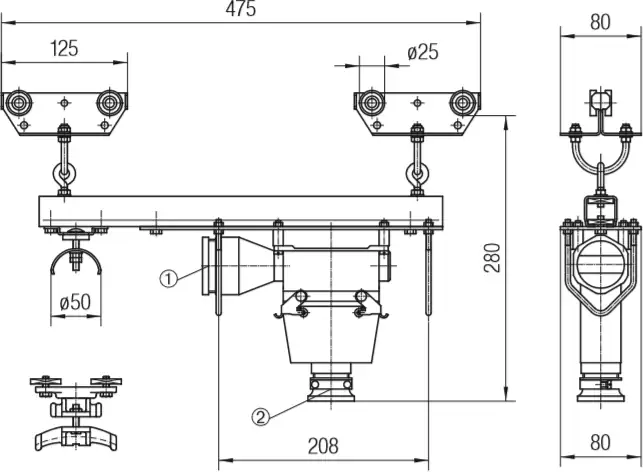

Abmessungen
Idealsteuerwagen mit Steckverbindung vorkonfektioniert mit Endklemme und Leitungseinführungen
| Flachkabel-Verschraubung | |||
| Schleppkabel seitlich | ➀ | = | 25 x 42 |
| Steuerkabel von unten | ➁ | = | 25 x 21 |

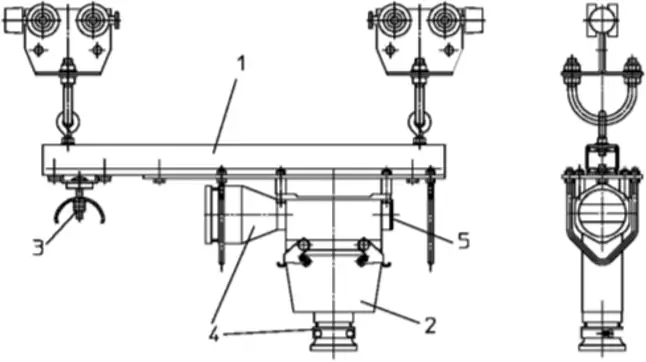

Komponenten des Ideal-Steuerwagens
Der Ideal-Steuerwagen besteht aus folgenden Komponenten:
- Steuerwagen-Oberteil
- Steckverbindung (oder Klemmkasten)
- Endklemme für Zugentlastung
- Kabelverschraubung
- Gehäuse

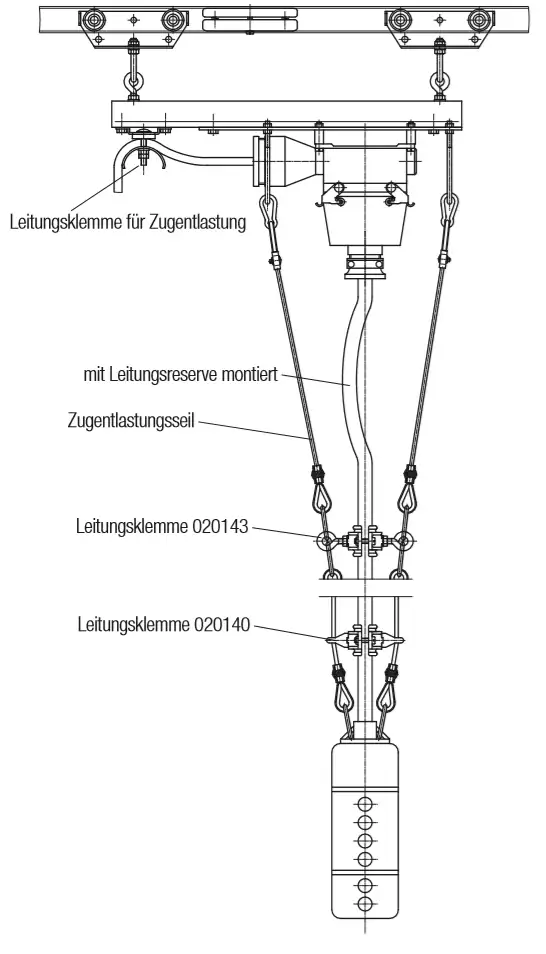

Montage eines Ideal-Steuerwagen
Der Ideal-Steuerwagen bietet die Möglichkeit die Leitungen so anzuschließen, dass sie auf ihre Verbindungsstellen keine mechanischen Beanspruchungen durch Zug erfahren. Eine Endklemme dient als Zugentlastung für die Anschlussleitung. Die Leitungen wird an der Verschraubung nach unten weggehend montiert.
Auch beim nach unten führenden Kabel ist eine Zugentlastung vorzusehen. Diese besteht aus 2 Zugentlastungsseilen, die parallel zum Kabel gespannt werden und die Stromleitung vor Zugbeanspruchungen schützen. Das Kabel wird hierbei flexibel abgehängt und mit einer leichten Kabelschlaufe nach unten vorsehen.
Bei längeren Bahnen bzw. Anlagen im Freien ist der Anbau von einer Bremse unerlässlich, damit der Ideal-Steuerwagen in ausgefahrener Stellung nicht durch den Leitungszug zurückgezogen bzw. nicht durch Wind abgetrieben wird
