Ideal-Steuerwagen steckbar

Wampfler Ideal-Steuerwagen steckbar

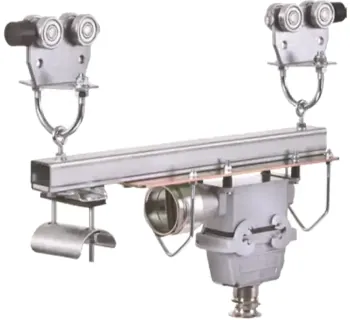

Der Conductix-Wampfler Ideal-Steuerwagen steckbar ist der zentrale Übergabepunkt, an dem das Schleppkabel in der C-Schiene endet und ein zum Bediener abgehendes Steuerkabel sauber geführt und verteilt wird. Über die steckbare Harting-Verbindung lässt sich das Steuerkabel bei Nichtbenutzung oder Defekt schnell demontieren, z. B. in Anlagen der Programme 230 und 240.

Steckbar: Steuerkabel über Harting-Steckverbindung einfach trennbar.
Varianten: für Flachleitung oder Rundleitung, jeweils 16+PE oder 24+PE (programmabhängig).
Schutzart: IP54 (Stecker im verriegelten Zustand; Verschraubung je nach Ausführung).
Robust: Wagenkörper/Tragteil und Verbindungselemente aus Stahl, verzinkt.
Laufqualität: kugelgelagerte Laufrollen, galvanisch verzinkt mit ZZ-Dichtung.
Temperaturbereich: -30°C bis +80°C.
Leistung: bis 32 kg (Programm 230) bzw. 40 kg (Programm 240), max. 63 m/min.
Sicherer Betrieb: Leitungen müssen zugentlastet werden.

8 Artikel → Ideal-Steuerwagen steckbar

Ideal-Steuerwagen steckbar

Programm
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Ideal-Steuerwagen steckbar

Programm
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Steckbar: Steuerkabel über Harting-Steckverbindung einfach trennbar.
Varianten: für Flachleitung oder Rundleitung, jeweils 16+PE oder 24+PE (programmabhängig).
Schutzart: IP54 (Stecker im verriegelten Zustand; Verschraubung je nach Ausführung).
Robust: Wagenkörper/Tragteil und Verbindungselemente aus Stahl, verzinkt.
Laufqualität: kugelgelagerte Laufrollen, galvanisch verzinkt mit ZZ-Dichtung.
Temperaturbereich: -30°C bis +80°C.
Leistung: bis 32 kg (Programm 230) bzw. 40 kg (Programm 240), max. 63 m/min.
Sicherer Betrieb: Leitungen müssen zugentlastet werden.

Informationen: Ideal-Steuerwagen steckbar

Der Ideal-Steuerwagen ist der zentrale Übergabepunkt im C-Schienen-Leitungswagensystem: Hier endet das Schleppkabel an der Schiene und die Verbindung zum Bedien-/Steuerkabel wird sauber geführt. Durch die steckbare Harting-Verbindung kann das abgehängte Steuerkabel bei Bedarf schnell demontiert werden. Stahlbügel ermöglichen die Anbindung einer Zugentlastung für das Steuerkabel. Stabiles Fahrwerk und robuste Bauweise unterstützen den industriellen Dauereinsatz.

Einsatzbereiche

Energie- und Steuerleitungführung an bewegten Verbrauchern in C-Schienen (z. B. verfahrbare Anlagen, Handhabungs- und Transportbereiche).
Anwendungen, bei denen ein abgehängtes Steuerkabel bzw. ein Stromverteiler am Wagen benötigt wird.
Systeme, in denen eine steckbare Verbindung zum schnellen Wechsel des Steuerkabels gefordert ist.

Varianten & Unterschiede

Der Ideal-Steuerwagen mit Steckverbindung ist je nach Programm und Leitungsart verfügbar und wird als Grundausstattung oder vorkonfektioniert angeboten.

Grundausstattung: ohne Endklemme und ohne Leitungseinführungen; Leitungen müssen zugentlastet werden.
Vorkonfektioniert: mit Endklemme und Leitungseinführungen; Leitungen müssen zugentlastet werden.
Auswahl nach Programm 0230 (max. Tragfähigkeit 32 kg) oder Programm 0240 (max. Tragfähigkeit 40 kg), sowie nach Flachleitungen/Rundleitungen und Polzahl 16+PE bzw. 24+PE.

Ausführungen mit Steckverbindung (Auszug)

Programm	Ausführung	Leitungsart	Polzahl	Bestell-Nr.	Gewicht [kg]	Max. Tragfähigkeit [kg]	Max. Fahrgeschwindigkeit [m/min]
0230	Grundausstattung	-	16+PE	023176-16	2.50	32	63
0230	Grundausstattung	-	24+PE	023176-24	2.80	32	63
0230	Vorkonfektioniert	Flachleitungen	16+PE	023178-16	3.07	32	63
0230	Vorkonfektioniert	Flachleitungen	24+PE	023178-24	3.45	32	63
0230	Vorkonfektioniert	Rundleitungen	16+PE	023179-16	2.86	32	63
0230	Vorkonfektioniert	Rundleitungen	24+PE	023179-24	3.24	32	63
0240	Grundausstattung	-	16+PE	024776-16	3.04	40	63
0240	Grundausstattung	-	24+PE	024776-24	3.34	40	63
0240	Vorkonfektioniert	Flachleitungen	16+PE	024778-16	3.61	40	63
0240	Vorkonfektioniert	Flachleitungen	24+PE	024778-24	3.99	40	63
0240	Vorkonfektioniert	Rundleitungen	16+PE	024779-16	3.40	40	63
0240	Vorkonfektioniert	Rundleitungen	24+PE	024779-24	3.78	40	63

Sicherheitsaspekte

Zugentlastung: Leitungen müssen zugentlastet werden (insbesondere am abgehängten Steuerkabel), um Zugkräfte von Steckverbindung und Einführungen fernzuhalten.
Schutzart: IP54 für den Stecker im verriegelten Zustand; bei vorkonfektionierten Ausführungen zusätzlich IP54 für die Verschraubung.
Temperaturbereich: -30°C bis +80°C.

Technische Merkmale

Merkmal	Ausführung
Wagenkörper und Tragteil	Stahl, verzinkt
Verbindungs-/Verbindungselemente	Stahl, verzinkt
Laufrollen (Standard)	Kugellager, galvanisch verzinkt mit ZZ Dichtung
Schutzart Stecker	IP54 (in verriegeltem Zustand)
Schutzart Verschraubung	IP54 (vorkonfektionierte Ausführungen)
Temperaturbereich	-30°C bis +80°C

Montagehinweise

C-Schiene mit Öffnung nach unten montieren; Leitungswagen werden seitlich in das Profil eingesetzt und mit einer Endklemme gesichert.
Bei Grundausstattung fehlen Endklemme und Leitungseinführungen am Steuerwagen: erforderliche Komponenten passend zur Anwendung vorsehen.
Zugentlastung am Steuerkabel vorsehen; die Stahlbügel am Wagen sind zur Anbringung einer Zugentlastung vorgesehen.
Die steckbare Harting-Verbindung ermöglicht das schnelle Abnehmen des Steuerkabels bei Nichtbenutzung oder Defekt.

Passende Artikel/Zubehör

C-Schiene (Programm 0230/0240) als Tragsystem für das Leitungswagensystem
Endklemmen als Fixpunkt und Sicherung der Wagenkette in der C-Schiene
Mitnehmerwagen zur Anbindung der Wagenkette an den bewegten Verbraucher
Zubehör Leitungswagensystem (z. B. Aufnahmen/Anbauteile für geordnete Leitungsführung)
