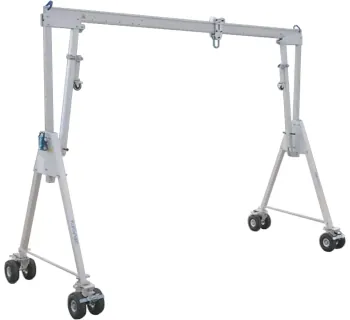

PortaGantry mit Luftbereifung

Reid PortaGantry mit Luftbereifung

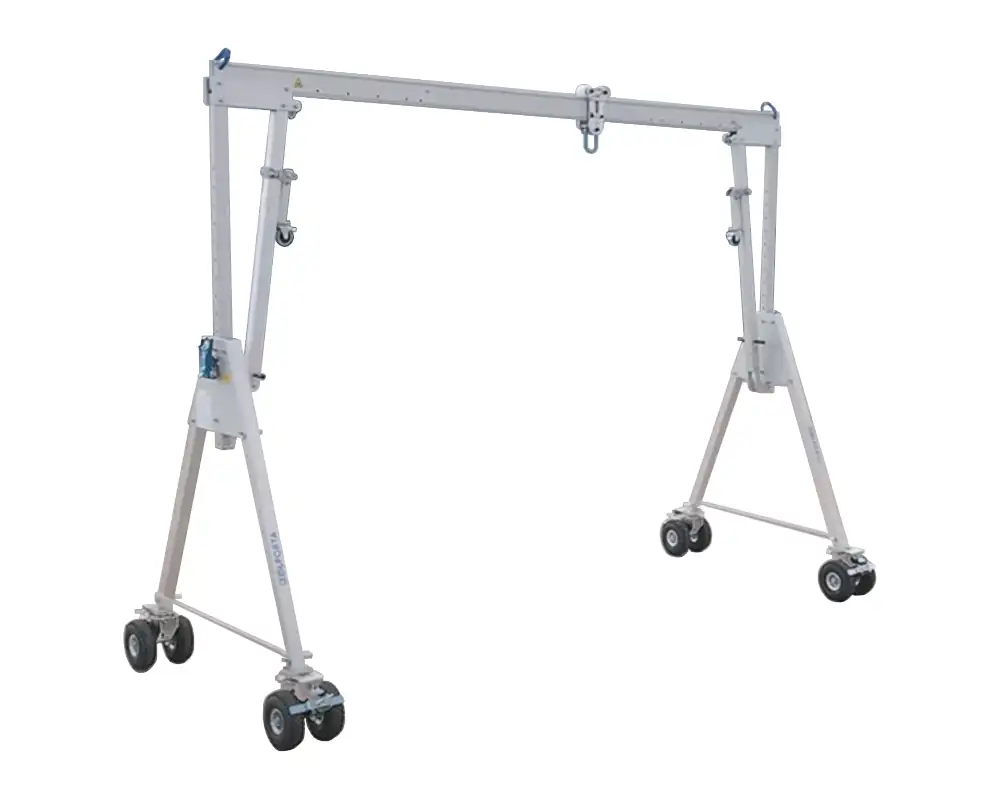

PORTAGANTRY® – Die Flexible Lösung für anspruchsvolle Hebevorhaben

Unser PORTAGANTRY® mit pneumatischen Rollen und luftgefüllten Reifen bietet die ideale Lösung für Kunden, die ihre Hebevorrichtung auf unebenem Gelände oder Dächern aufstellen müssen. Diese Rollen verhindern Schäden an empfindlichen Oberflächen und erlauben eine bewegliche Positionierung – auch unter Last, dank robuster Konstruktion und hochwertiger Materialien.

Doppelradrollen mit Richtungsfeststellung und integrierten Bremsen
Luftgefüllte Reifen für bestmögliche Oberflächenverträglichkeit
Integrierte Hebepunkte für sicheres Heben und Senken
Wangenplatten zur sicheren Lastbewegung entlang des Trägers
Ratschen-Hebe- und Senksystem für präzise Höhenverstellung

Zu den Abmessungen

48 Artikel → PortaGantry mit Luftbereifung

PortaGantry mit Luftbereifung

Tragfähigkeit
Baugröße
lichte Trägerlänge

Einhängepunkt an Laufkatze

Gesamthöhe

Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

PortaGantry mit Luftbereifung

Tragfähigkeit
Baugröße
lichte Trägerlänge

Einhängepunkt an Laufkatze

Gesamthöhe

Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

PORTAGANTRY® – Die Flexible Lösung für anspruchsvolle Hebevorhaben

Doppelradrollen mit Richtungsfeststellung und integrierten Bremsen
Luftgefüllte Reifen für bestmögliche Oberflächenverträglichkeit
Integrierte Hebepunkte für sicheres Heben und Senken
Wangenplatten zur sicheren Lastbewegung entlang des Trägers
Ratschen-Hebe- und Senksystem für präzise Höhenverstellung

Informationen: PortaGantry mit Luftbereifung

Das PORTAGANTRY mit pneumatischen Rollen und luftgefüllten Reifen ist für Hebeaufgaben ausgelegt, bei denen ein mobiles Portal auf unebenem Gelände, auf Dächern oder auf empfindlichen Oberflächen positioniert werden muss. Die lasttragenden Rollen reduzieren das Risiko von Oberflächenschäden und unterstützen – unter definierten Bedingungen – das Bewegen unter Last.

Für präzises Einrichten bietet das System ein Ratschen-Hebe- und Senk-System (Höhenschritte 100 mm) sowie verstellbare Trägerpositionen zur Anpassung der Spannweite. Integrierte Hebepunkte und Wangenplatten unterstützen den sicheren Aufbau und das kontrollierte Verfahren der Last entlang des Trägers.

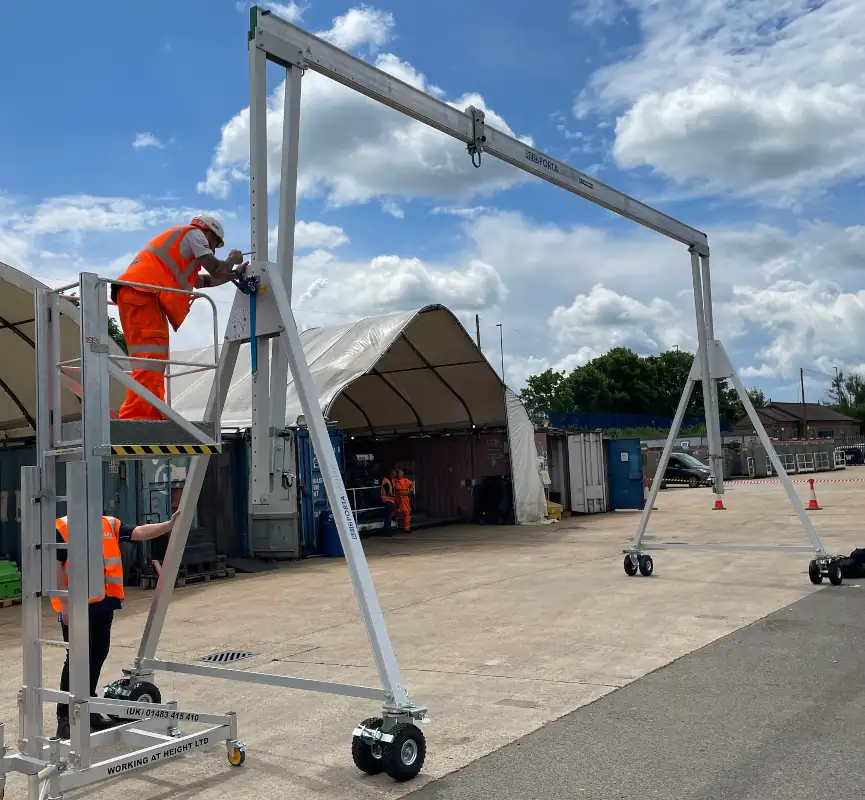

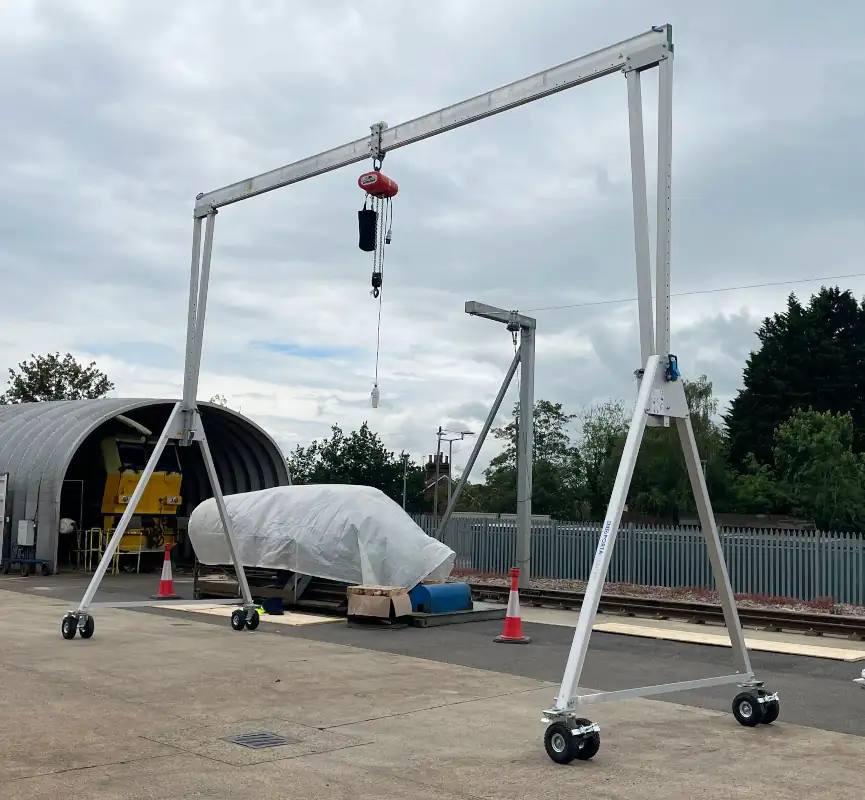

Einsatzbereiche

Außenmontage und Serviceeinsätze, bei denen der Aufbau auf wechselnden Untergründen erforderlich ist.
Hebe- und Positionieraufgaben auf Dachflächen oder Bereichen mit sensiblen Belägen.
Temporäre Hebestellen in Instandhaltung, Montage und Materialhandling, wenn keine stationäre Kranbahn verfügbar ist.

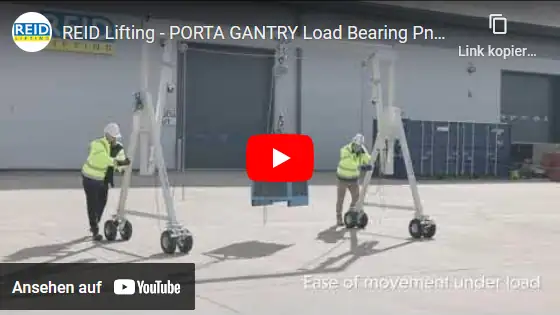

Video: Reid Alu-Portalkran PortaGantry mit Luftbereifung

Unterschiede der Varianten

Das System ist in zwei Tragfähigkeiten verfügbar (2000 kg und 3000 kg) und wird über kombinierbare Rahmengrößen (z. B. Inter/Tall/TC) sowie verschiedene Lasttraversenlängen konfiguriert. Die Rahmengröße bestimmt den Höhenbereich (Einhängepunkt/Portalhöhe), die Lasttraverse bestimmt den Arbeitsbereich der Spannweite.

Rahmengrößen: unterscheiden sich über Höhenbereich (Einhängepunkt D, Gesamt-/Portalhöhen H/F), Rasterung (E) und Rahmenbreite (G).
Lasttraversen: 3.00 m bis 8.40 m; die freie Arbeitsspannweite (C) ist je Länge einstellbar.
Laufkatze: MasterLink ist im Lieferumfang enthalten; weitere Bauformen (z. B. Schnellmontage, eng gekoppelt, integriertes Hebezeug) sind als Optionen verfügbar.
Oberflächen: eloxiert; 316SS-Befestigungen sind als Option genannt.

Sicherheitsaspekte & Normen

Laut Datenblatt wird dieser Portalkran nicht als Absturzsicherungsprodukt eingestuft und ist nur für das Heben von Material vorgesehen. Das Bewegen unter Last ist nur unter definierten Voraussetzungen sowie mit detaillierter Anweisung und Überwachung durch eine kompetente Person vorgesehen.

Für den sicheren Betrieb sind u. a. ein tragfähiger Untergrund, korrekt eingerastete/verriegelte Träger- und Höhenpositionen, sowie die Nutzung der Richtungsfeststellung und integrierten Bremsen der Doppelradrollen entscheidend. Für Arbeitsmittel dieser Art gelten im Betrieb die jeweiligen gesetzlichen und berufsgenossenschaftlichen Anforderungen (z. B. BetrSichV und einschlägige DGUV-Regelwerke); die konkrete Einstufung und Prüffristen sind an die Anwendung anzupassen.

Hinweis zur Abgrenzung: Andere PORTA-GANTRY-Varianten können – je nach Ausführung – als portable Anschlageinrichtung nach DIN EN 795 (Klasse B) vorgesehen sein; dieses Modell mit Luftbereifung ist explizit als Materialhebegerät beschrieben.

Technische Kerndaten

Merkmal	Angabe
Tragfähigkeit (WLL)	2000–3000 kg
Montage	1–4 Personen
Gewicht (Flachverpackung)	92–294 kg
Arbeitsbereich Hubhöhe (Einhängepunkt)	2307–5916 mm (modellabhängig)
Arbeitsbereich Spannweite	2090–7370 mm (längen- und einstellungsabhängig)
Höhenraster	100 mm
Laufkatze	Im Lieferumfang enthalten: MasterLink (kurze Bauhöhe)
Rad-Ø Luftbereifung	315 mm

Rahmengrößen (A-Rahmen) – Höhenbereiche, Rasterung und Gewicht

Tragfähigkeit	Rahmengröße	Produktcode	Einhängepunkt D (mm)	Gesamthöhe H (mm)	Raster E (mm)	Breite G (mm)	Gewicht A-Rahmen (ca.)
2000 kg	Inter	PGAS02000I-PN	2307 - 3307	2719 - 3719	10 x 100	2032	94 kg
2000 kg	Tall	PGAS02000T-PN	2998 - 4198	3410 - 4610	12 x 100	2317	100 kg
2000 kg	TC3	PGAS02000TC3-PN	3913 - 5113	4358 - 5558	12 x 100	2851	135 kg
2000 kg	TC1	PGAS02000TC1-PN	4116 - 5916	4560 - 6360	18 x 100	3027	146 kg
3000 kg	Inter	PGAS03000I-PN	2307 - 3307	2719 - 3719	12 x 100	2032	117 kg
3000 kg	Tall	PGAS03000T-PN	2998 - 4198	3407 - 4607	12 x 100	2315	129 kg
3000 kg	TC3	PGAS03000TC3-PN	3913 - 5113	4358 - 5558	12 x 100	2851	135 kg
3000 kg	TC2	PGAS03000TC2-PN	4048 - 5648	4460 - 6060	16 x 100	3027	141 kg

Lasttraversen – Spannweitenbereich und Gewicht

Lasttraversenlänge A	Freie Arbeitsspannweite C (mm)	Gewicht Lasttraverse (2000 kg)	Gewicht Lasttraverse (3000 kg)
3.00 m (3000 mm)	1570 - 1970	22 kg	22 kg
3.92 m (3920 mm)	2090 - 2890	29 kg	37 kg
4.57 m (4570 mm)	1940 - 3540	34 kg	43 kg
5.50 m (5500 mm)	2870 - 4470	52 kg	85 kg
6.00 m (6000 mm)	3370 - 4970	93 kg	93 kg
8.40 m (8400 mm)	5770 - 7370	130 kg	130 kg

Typenübersicht – alle Konfigurationen (Rahmen × Lasttraverse)

Tragfähigkeit	Baugröße	Artikel-Nr.	Lasttraversenlänge A	Arbeits-Spannweite C	Einhängepunkt D	Gesamthöhe H	Raster E	Breite G	Gewicht (Rahmen / Traverse)
2000 kg	Inter	Inter2t3000APN	3.00 m (3000 mm)	1570 - 1970 mm	2307 - 3307 mm	2719 - 3719 mm	10 x 100 mm	2032 mm	94 kg / 22 kg
2000 kg	Inter	Inter2t3920APN	3.92 m (3920 mm)	2090 - 2890 mm	2307 - 3307 mm	2719 - 3719 mm	10 x 100 mm	2032 mm	94 kg / 29 kg
2000 kg	Inter	Inter2t4570APN	4.57 m (4570 mm)	1940 - 3540 mm	2307 - 3307 mm	2719 - 3719 mm	10 x 100 mm	2032 mm	94 kg / 34 kg
2000 kg	Inter	Inter2t5500BPN	5.50 m (5500 mm)	2870 - 4470 mm	2307 - 3307 mm	2719 - 3719 mm	10 x 100 mm	2032 mm	94 kg / 52 kg
2000 kg	Inter	Inter2t6000DPN	6.00 m (6000 mm)	3370 - 4970 mm	2307 - 3307 mm	2719 - 3719 mm	10 x 100 mm	2032 mm	94 kg / 93 kg
2000 kg	Inter	Inter2t8400DPN	8.40 m (8400 mm)	5770 - 7370 mm	2307 - 3307 mm	2719 - 3719 mm	10 x 100 mm	2032 mm	94 kg / 130 kg
2000 kg	Tall	T2t3000APN	3.00 m (3000 mm)	1570 - 1970 mm	2998 - 4198 mm	3410 - 4610 mm	12 x 100 mm	2317 mm	100 kg / 22 kg
2000 kg	Tall	T2t3920APN	3.92 m (3920 mm)	2090 - 2890 mm	2998 - 4198 mm	3410 - 4610 mm	12 x 100 mm	2317 mm	100 kg / 29 kg
2000 kg	Tall	T2t4570APN	4.57 m (4570 mm)	1940 - 3540 mm	2998 - 4198 mm	3410 - 4610 mm	12 x 100 mm	2317 mm	100 kg / 34 kg
2000 kg	Tall	T2t5500BPN	5.50 m (5500 mm)	2870 - 4470 mm	2998 - 4198 mm	3410 - 4610 mm	12 x 100 mm	2317 mm	100 kg / 52 kg
2000 kg	Tall	T2t6000DPN	6.00 m (6000 mm)	3370 - 4970 mm	2998 - 4198 mm	3410 - 4610 mm	12 x 100 mm	2317 mm	100 kg / 93 kg
2000 kg	Tall	T2t8400DPN	8.40 m (8400 mm)	5770 - 7370 mm	2998 - 4198 mm	3410 - 4610 mm	12 x 100 mm	2317 mm	100 kg / 130 kg
2000 kg	TC3	TC32t3000APN	3.00 m (3000 mm)	1570 - 1970 mm	3913 - 5113 mm	4358 - 5558 mm	12 x 100 mm	2851 mm	135 kg / 22 kg
2000 kg	TC3	TC32t3920APN	3.92 m (3920 mm)	2090 - 2890 mm	3913 - 5113 mm	4358 - 5558 mm	12 x 100 mm	2851 mm	135 kg / 29 kg
2000 kg	TC3	TC32t4570APN	4.57 m (4570 mm)	1940 - 3540 mm	3913 - 5113 mm	4358 - 5558 mm	12 x 100 mm	2851 mm	135 kg / 34 kg
2000 kg	TC3	TC32t5500BPN	5.50 m (5500 mm)	2870 - 4470 mm	3913 - 5113 mm	4358 - 5558 mm	12 x 100 mm	2851 mm	135 kg / 52 kg
2000 kg	TC3	TC32t6000DPN	6.00 m (6000 mm)	3370 - 4970 mm	3913 - 5113 mm	4358 - 5558 mm	12 x 100 mm	2851 mm	135 kg / 93 kg
2000 kg	TC3	TC32t8400DPN	8.40 m (8400 mm)	5770 - 7370 mm	3913 - 5113 mm	4358 - 5558 mm	12 x 100 mm	2851 mm	135 kg / 130 kg
2000 kg	TC1	TC12t3000APN	3.00 m (3000 mm)	1570 - 1970 mm	4116 - 5916 mm	4560 - 6360 mm	18 x 100 mm	3027 mm	146 kg / 22 kg
2000 kg	TC1	TC12t3920APN	3.92 m (3920 mm)	2090 - 2890 mm	4116 - 5916 mm	4560 - 6360 mm	18 x 100 mm	3027 mm	146 kg / 29 kg
2000 kg	TC1	TC12t4570APN	4.57 m (4570 mm)	1940 - 3540 mm	4116 - 5916 mm	4560 - 6360 mm	18 x 100 mm	3027 mm	146 kg / 34 kg
2000 kg	TC1	TC12t5500BPN	5.50 m (5500 mm)	2870 - 4470 mm	4116 - 5916 mm	4560 - 6360 mm	18 x 100 mm	3027 mm	146 kg / 52 kg
2000 kg	TC1	TC12t6000DPN	6.00 m (6000 mm)	3370 - 4970 mm	4116 - 5916 mm	4560 - 6360 mm	18 x 100 mm	3027 mm	146 kg / 93 kg
2000 kg	TC1	TC12t8400DPN	8.40 m (8400 mm)	5770 - 7370 mm	4116 - 5916 mm	4560 - 6360 mm	18 x 100 mm	3027 mm	146 kg / 130 kg
3000 kg	Inter	Inter3t3000APN	3.00 m (3000 mm)	1570 - 1970 mm	2307 - 3307 mm	2719 - 3719 mm	12 x 100 mm	2032 mm	117 kg / 22 kg
3000 kg	Inter	Inter3t3920BPN	3.92 m (3920 mm)	2090 - 2890 mm	2307 - 3307 mm	2719 - 3719 mm	12 x 100 mm	2032 mm	117 kg / 37 kg
3000 kg	Inter	Inter3t4570BPN	4.57 m (4570 mm)	1940 - 3540 mm	2307 - 3307 mm	2719 - 3719 mm	12 x 100 mm	2032 mm	117 kg / 43 kg
3000 kg	Inter	Inter3t5500DPN	5.50 m (5500 mm)	2870 - 4470 mm	2307 - 3307 mm	2719 - 3719 mm	12 x 100 mm	2032 mm	117 kg / 85 kg
3000 kg	Inter	Inter3t6000DPN	6.00 m (6000 mm)	3370 - 4970 mm	2307 - 3307 mm	2719 - 3719 mm	12 x 100 mm	2032 mm	117 kg / 93 kg
3000 kg	Inter	Inter3t8400DPN	8.40 m (8400 mm)	5770 - 7370 mm	2307 - 3307 mm	2719 - 3719 mm	12 x 100 mm	2032 mm	117 kg / 130 kg
3000 kg	Tall	T3t3000APN	3.00 m (3000 mm)	1570 - 1970 mm	2998 - 4198 mm	3407 - 4607 mm	12 x 100 mm	2315 mm	129 kg / 22 kg
3000 kg	Tall	T3t3920BPN	3.92 m (3920 mm)	2090 - 2890 mm	2998 - 4198 mm	3407 - 4607 mm	12 x 100 mm	2315 mm	129 kg / 37 kg
3000 kg	Tall	T3t4570BPN	4.57 m (4570 mm)	1940 - 3540 mm	2998 - 4198 mm	3407 - 4607 mm	12 x 100 mm	2315 mm	129 kg / 43 kg
3000 kg	Tall	T3t5500DPN	5.50 m (5500 mm)	2870 - 4470 mm	2998 - 4198 mm	3407 - 4607 mm	12 x 100 mm	2315 mm	129 kg / 85 kg
3000 kg	Tall	T3t6000DPN	6.00 m (6000 mm)	3370 - 4970 mm	2998 - 4198 mm	3407 - 4607 mm	12 x 100 mm	2315 mm	129 kg / 93 kg
3000 kg	Tall	T3t8400DPN	8.40 m (8400 mm)	5770 - 7370 mm	2998 - 4198 mm	3407 - 4607 mm	12 x 100 mm	2315 mm	129 kg / 130 kg
3000 kg	TC3	TC33t3000APN	3.00 m (3000 mm)	1570 - 1970 mm	3913 - 5113 mm	4358 - 5558 mm	12 x 100 mm	2851 mm	135 kg / 22 kg
3000 kg	TC3	TC33t3920BPN	3.92 m (3920 mm)	2090 - 2890 mm	3913 - 5113 mm	4358 - 5558 mm	12 x 100 mm	2851 mm	135 kg / 37 kg
3000 kg	TC3	TC33t4570BPN	4.57 m (4570 mm)	1940 - 3540 mm	3913 - 5113 mm	4358 - 5558 mm	12 x 100 mm	2851 mm	135 kg / 43 kg
3000 kg	TC3	TC33t5500DPN	5.50 m (5500 mm)	2870 - 4470 mm	3913 - 5113 mm	4358 - 5558 mm	12 x 100 mm	2851 mm	135 kg / 85 kg
3000 kg	TC3	TC33t6000DPN	6.00 m (6000 mm)	3370 - 4970 mm	3913 - 5113 mm	4358 - 5558 mm	12 x 100 mm	2851 mm	135 kg / 93 kg
3000 kg	TC3	TC33t8400DPN	8.40 m (8400 mm)	5770 - 7370 mm	3913 - 5113 mm	4358 - 5558 mm	12 x 100 mm	2851 mm	135 kg / 130 kg
3000 kg	TC2	TC23t3000APN	3.00 m (3000 mm)	1570 - 1970 mm	4048 - 5648 mm	4460 - 6060 mm	16 x 100 mm	3027 mm	141 kg / 22 kg
3000 kg	TC2	TC23t3920BPN	3.92 m (3920 mm)	2090 - 2890 mm	4048 - 5648 mm	4460 - 6060 mm	16 x 100 mm	3027 mm	141 kg / 37 kg
3000 kg	TC2	TC23t4570BPN	4.57 m (4570 mm)	1940 - 3540 mm	4048 - 5648 mm	4460 - 6060 mm	16 x 100 mm	3027 mm	141 kg / 43 kg
3000 kg	TC2	TC23t5500DPN	5.50 m (5500 mm)	2870 - 4470 mm	4048 - 5648 mm	4460 - 6060 mm	16 x 100 mm	3027 mm	141 kg / 85 kg
3000 kg	TC2	TC23t6000DPN	6.00 m (6000 mm)	3370 - 4970 mm	4048 - 5648 mm	4460 - 6060 mm	16 x 100 mm	3027 mm	141 kg / 93 kg
3000 kg	TC2	TC23t8400DPN	8.40 m (8400 mm)	5770 - 7370 mm	4048 - 5648 mm	4460 - 6060 mm	16 x 100 mm	3027 mm	141 kg / 130 kg

Ausrüstung: MasterLink

Passende Artikel/Zubehör

Elektrokettenzüge als Hubwerk für das Materialheben (Auswahl nach Tragfähigkeit und Einsatzzweck).
Hebelzüge für Zug- und Positionieraufgaben beim Einrichten und Feinpositionieren.
Handseilwinden für manuelle Zug-/Hubanwendungen und Hilfsarbeiten.

Typenseite: Reid PortaGantry mit Luftbereifung

Kompakte Übersicht aller Konfigurationen und Downloads.

https://www.tomanro.de/5050-Reid_PortaGantry_mit_Luftbereifung-Typen

Herstellerübersicht: Reid

Weitere Reid-Produkte und Systemlösungen.

https://www.tomanro.de/82-Reid-Hersteller

Katalogseite (PDF)

Kurzer Flyer mit Kernaussagen und Merkmalsliste.

https://www.tomanro.de/pdf/TOMANRO/Katalogseite-Reid-PortaGantry_mit_Luftbereifung.pdf

Datenblatt (PDF): PortaGantry PN

Technische Daten, Gewichte und Detailmaße.

https://www.tomanro.de/images/Reid/REID-DE-PortaGantryPN-DataSheet-V1-hi.pdf

Alternative Systeme: PORTA-GANTRY

Weitere PORTA-GANTRY-Konfigurationen (ohne Luftbereifung).

https://www.tomanro.de/2840-Reid_Alu_Portalkran_PORTA_GANTRY-Typen

Alternative Systeme: PORTA-GANTRY Rapide

Falt-/Schnellaufbau-Variante für kurze Rüstzeiten.

https://www.tomanro.de/2839-Reid_Aluportalkran_PORTA_GANTRY_Rapide-Typen

Kategorie: Alu-Portalkrane

Übersicht über mobile Portale und passende Systemlösungen.

https://www.tomanro.de/11-Alu_Portalkrane-Gruppe

Zubehör: Elektrokettenzüge

Passende Hubwerke für Portal- und Montageanwendungen.

https://www.tomanro.de/1-Elektrokettenzuege-Gruppe

Zubehör: Hebelzüge

Robuste Allrounder zum Ziehen, Spannen und Positionieren.

https://www.tomanro.de/8-Hebelzuege-Gruppe

Zubehör: Handseilwinden

Manuelle Seilwinden für Werkstatt und Montage.

https://www.tomanro.de/15-Handseilwinden-Gruppe

TOMANRO Flyer

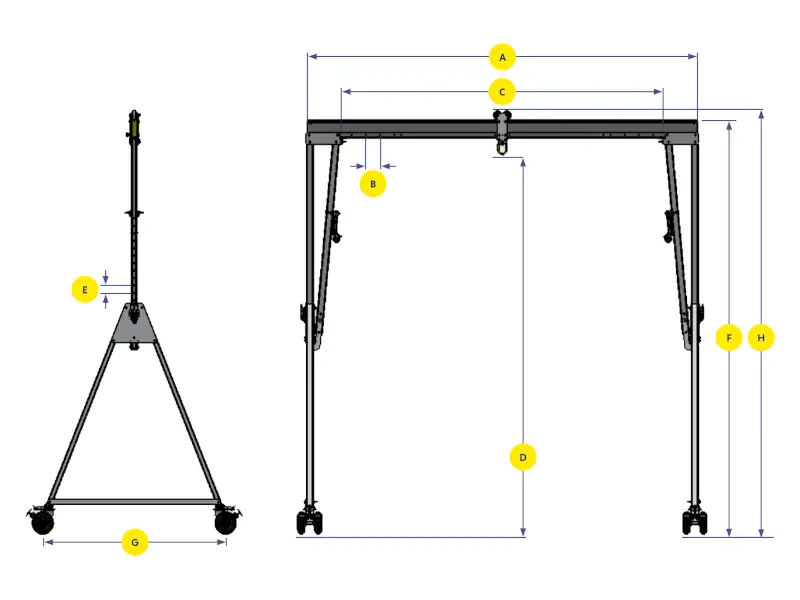

Abmessungen PortaGantry mit Luftbereifung

Masszeichnung von Reid PortaGantry mit Luftbereifung

PortaGantry mit Luftbereifung	Tragfähigkeit (kg)	A - Gesamtlänge (mm)	B - Raster am Portal (mm)	C - lichte Weite (mm)	D - Einhängepunkt Laufkatze (mm)	E - Raster Seitengestell (mm)	F - max. Höhe Portal (mm)	G - Breite Seitengestell (mm)	H - Höhe Gesamt (mm)	Rad-Ø Laufkatze (mm)	Rad-Ø Luftbereifung (mm)
Inter 2t, TL=3.00m	2000	3000	1 x 200	1570 - 1970	2307 - 3307	10 x 100	3637	2032	2719 - 3719	82	315
Inter 2t, TL=3.92m	2000	3920	2 x 200	2090 - 2890	2307 - 3307	10 x 100	3637	2032	2719 - 3719	82	315
Inter 2t, TL=4.57m	2000	4570	3 x 200	1940 - 3540	2307 - 3307	10 x 100	3637	2032	2719 - 3719	82	315
Inter 2t, TL=5.50m	2000	5500	3 x 200	2870 - 4470	2307 - 3307	10 x 100	3637	2032	2719 - 3719	82	315
Inter 2t, TL=6.00m	2000	6000	3 x 200	3370 - 4970	2307 - 3307	10 x 100	3637	2032	2719 - 3719	82	315
Inter 2t, TL=8.40m	2000	8400	3 x 200	5770 - 7370	2307 - 3307	10 x 100	3637	2032	2719 - 3719	82	315
Tall 2t, TL=3.00m	2000	3000	1 x 200	1570 - 1970	2998 - 4198	12 x 100	4528	2317	3410 - 4610	82	315
Tall 2t, TL=3.92m	2000	3920	2 x 200	2090 - 2890	2998 - 4198	12 x 100	4528	2317	3410 - 4610	82	315
Tall 2t, TL=4.57m	2000	4570	3 x 200	1940 - 3540	2998 - 4198	12 x 100	4528	2317	3410 - 4610	82	315
Tall 2t, TL=5.50m	2000	5500	3 x 200	2870 - 4470	2998 - 4198	12 x 100	4528	2317	3410 - 4610	82	315
Tall 2t, TL=6.00m	2000	6000	3 x 200	3370 - 4970	2998 - 4198	12 x 100	4528	2317	3410 - 4610	82	315
Tall 2t, TL=8.40m	2000	8400	3 x 200	5770 - 7370	2998 - 4198	12 x 100	4528	2317	3410 - 4610	82	315
TC3 2t, TL=3.00m	2000	3000	1 x 200	1570 - 1970	3913 - 5113	12 x 100	5476	2851	4358 - 5558	82	315
TC3 2t, TL=3.92m	2000	3920	2 x 200	2090 - 2890	3913 - 5113	12 x 100	5476	2851	4358 - 5558	82	315
TC3 2t, TL=4.57m	2000	4570	3 x 200	1940 - 3540	3913 - 5113	12 x 100	5476	2851	4358 - 5558	82	315
TC3 2t, TL=5.50m	2000	5500	3 x 200	2870 - 4470	3913 - 5113	12 x 100	5476	2851	4358 - 5558	82	315
TC3 2t, TL=6.00m	2000	6000	3 x 200	3370 - 4970	3913 - 5113	12 x 100	5476	2851	4358 - 5558	82	315
TC3 2t, TL=8.40m	2000	8400	3 x 200	5770 - 7370	3913 - 5113	12 x 100	5476	2851	4358 - 5558	82	315
TC1 2t, TL=3.00m	2000	3000	1 x 200	1570 - 1970	4116 - 5916	18 x 100	6278	3027	4560 - 6360	82	315
TC1 2t, TL=3.92m	2000	3920	2 x 200	2090 - 2890	4116 - 5916	18 x 100	6278	3027	4560 - 6360	82	315
TC1 2t, TL=4.57m	2000	4570	3 x 200	1940 - 3540	4116 - 5916	18 x 100	6278	3027	4560 - 6360	82	315
TC1 2t, TL=5.50m	2000	5500	3 x 200	2870 - 4470	4116 - 5916	18 x 100	6278	3027	4560 - 6360	82	315
TC1 2t, TL=6.00m	2000	6000	3 x 200	3370 - 4970	4116 - 5916	18 x 100	6278	3027	4560 - 6360	82	315
TC1 2t, TL=8.40m	2000	8400	3 x 200	5770 - 7370	4116 - 5916	18 x 100	6278	3027	4560 - 6360	82	315
Inter 3t, TL=3.00m	3000	3000	1 x 200	1570 - 1970	2307 - 3307	12 x 100	3637	2032	2719 - 3719	82	315
Inter 3t, TL=3.92m	3000	3920	2 x 200	2090 - 2890	2307 - 3307	12 x 100	3637	2032	2719 - 3719	82	315
Inter 3t, TL=4.57m	3000	4570	3 x 200	1940 - 3540	2307 - 3307	12 x 100	3637	2032	2719 - 3719	82	315
Inter 3t, TL=5.50m	3000	5500	3 x 200	2870 - 4470	2307 - 3307	12 x 100	3637	2032	2719 - 3719	82	315
Inter 3t, TL=6.00m	3000	6000	3 x 200	5770 - 7370	2307 - 3307	12 x 100	3637	2032	2719 - 3719	82	315
Inter 3t, TL=8.40m	3000	8400	3 x 200	5770 - 7370	2307 - 3307	12 x 100	3637	2032	2719 - 3719	82	315
Tall 3t, TL=3.00m	3000	3000	1 x 200	1570 - 1970	2998 - 4198	12 x 100	4525	2315	3407 - 4607	82	315
Tall 3t, TL=3.92m	3000	3920	2 x 200	2090 - 2890	2998 - 4198	12 x 100	4525	2315	3407 - 4607	82	315
Tall 3t, TL=4.57m	3000	4570	3 x 200	1940 - 3540	2998 - 4198	12 x 100	4525	2315	3407 - 4607	82	315
Tall 3t, TL=5.50m	3000	5500	3 x 200	2870 - 4470	2998 - 4198	12 x 100	4525	2315	3407 - 4607	82	315
Tall 3t, TL=6.00m	3000	6000	3 x 200	3370 - 4970	2998 - 4198	12 x 100	4525	2315	3407 - 4607	82	315
Tall 3t, TL=8.40m	3000	8400	3 x 200	5770 - 7370	2998 - 4198	12 x 100	4525	2315	3407 - 4607	82	315
TC3 3t, TL=3.00m	3000	3000	1 x 200	1570 - 1970	3913 - 5113	12 x 100	5476	2851	4358 - 5558	82	315
TC3 3t, TL=3.92m	3000	3920	2 x 200	2090 - 2890	3913 - 5113	12 x 100	5476	2851	4358 - 5558	82	315
TC3 3t, TL=4.57m	3000	4570	3 x 200	1940 - 3540	3913 - 5113	12 x 100	5476	2851	4358 - 5558	82	315
TC3 3t, TL=5.50m	3000	5500	3 x 200	2870 - 4470	3913 - 5113	12 x 100	5476	2851	4358 - 5558	82	315
TC3 3t, TL=6.00m	3000	6000	3 x 200	3370 - 4970	3913 - 5113	12 x 100	5476	2851	4358 - 5558	82	315
TC3 3t, TL=8.40m	3000	8400	3 x 200	5770 - 7370	3913 - 5113	12 x 100	5476	2851	4358 - 5558	82	315
TC2 3t, TL=3.00m	3000	3000	1 x 200	1570 - 1970	4048 - 5648	16 x 100	5978	3027	4460 - 6060	82	315
TC2 3t, TL=3.92m	3000	3920	2 x 200	2090 - 2890	4048 - 5648	16 x 100	5978	3027	4460 - 6060	82	315
TC2 3t, TL=4.57m	3000	4570	3 x 200	1940 - 3540	4048 - 5648	16 x 100	5978	3027	4460 - 6060	82	315
TC2 3t, TL=5.50m	3000	5500	3 x 200	2870 - 4470	4048 - 5648	16 x 100	5978	3027	4460 - 6060	82	315
TC2 3t, TL=6.00m	3000	6000	3 x 200	3370 - 4970	4048 - 5648	16 x 100	5978	3027	4460 - 6060	82	315
TC2 3t, TL=8.40m	3000	8400	3 x 200	5770 - 7370	4048 - 5648	16 x 100	5978	3027	4460 - 6060	82	315
