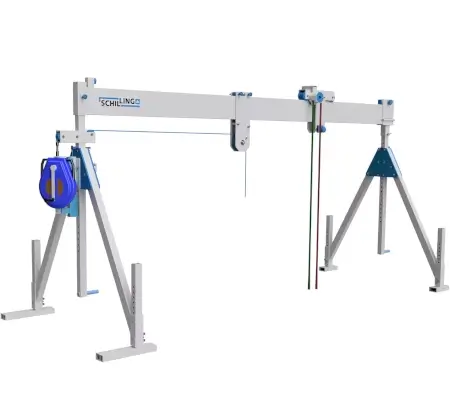

Schilling Alu-Portalkran Blocfor

Der Alu-Portalkran Blocfor von Schilling ist ein mobiler Portalkran, der sowohl zum Befördern von Lasten als auch zur Personensicherung eingesetzt werden kann. In Kombination mit passender PSA eignet er sich besonders für Arbeiten über Gruben, Schächten, Brunnen oder Zisternen, bei denen Personen kontrolliert gesichert sowie ab- oder aufgeseilt werden müssen.

Für den mobilen Einsatz ist der Kran leicht zerlegbar, im Fahrzeug transportierbar und kann durch zwei Personen aufgestellt werden; das maximale Einzelgewicht der Bauteile kann auf ca. 40 kg begrenzt werden. Der Aufbau erfolgt werkzeuglos über Steckverbindungen und gesicherte Bolzen, das Portal lässt sich an unterschiedliche Einsatzbedingungen anpassen.

Einsatzbereiche

• Schachteinstieg und Wartung in Kläranlagen, Pumpwerken und Versorgungsbauwerken (Sichern und kontrolliertes Bewegen von Personen).
• Arbeiten über Gruben und Öffnungen in Industrie und Instandhaltung, wenn ein temporärer Anschlagpunkt schnell benötigt wird.
• Mobile Einsätze im Innen- und Außenbereich, bei denen ein Portalkran für Lastenhandling und Absturzsicherung kombiniert werden soll.

Unterschiede der Varianten

Es sind Varianten in den Baugrößen klein, mittel und hoch verfügbar. Sie unterscheiden sich vor allem in Gesamthöhe, Arbeitsbereich (Einhängepunkt an Laufkatze) sowie im Eigengewicht; die Tragfähigkeit beträgt bei den gelisteten Ausführungen 1000 kg.

Sicherheitsaspekte & Normen

Der Kran ist für Anwendungen konzipiert, bei denen neben dem Lastentransport auch eine Personensicherung erforderlich ist: Der Blocfor dient als Höhensicherungsgerät und ist so angebracht, dass eine rettende Person im Notfall unterstützen kann. Das Seil wird dabei permanent unter Zug gehalten, um den freien Fallweg zu minimieren; zusätzlich ist eine Lastspannrolle vorgesehen, die explizit jeweils nur für eine Person zugelassen ist.

Konkrete Normen für den Portalkran selbst sind auf der Typ-/Katalogseite nicht ausgewiesen. Für den Personensicherungs-Teil (Höhensicherungsgerät) gelten je nach eingesetztem Blocfor-Modell die einschlägigen Normen, z. B. EN 360 (automatisches Auffanggerät) und bei Geräten mit Rettungshubeinrichtung zusätzlich EN 1496 (Rettungshub, Klasse B).

Technische Daten

Lieferumfang

• Eine Laufkatze ist im Lieferumfang enthalten.

Passende Artikel/Zubehör

• PSA gegen Absturz (z. B. Auffanggurt, geeignete Verbindungsmittel) für die Personensicherung.
• Höhensicherungsgeräte (Blocfor-Varianten) passend zu Einsatzart (vertikal/horizontal) und Rettungskonzept.
• Optionales Transport- und Ordnungssystem (z. B. Transportkiste) für einen strukturierten, schonenden mobilen Einsatz.
• Hebezeuge (z. B. Handkettenzug/Elektrokettenzug) passend zur Tragfähigkeit und zum Einsatzfall.
