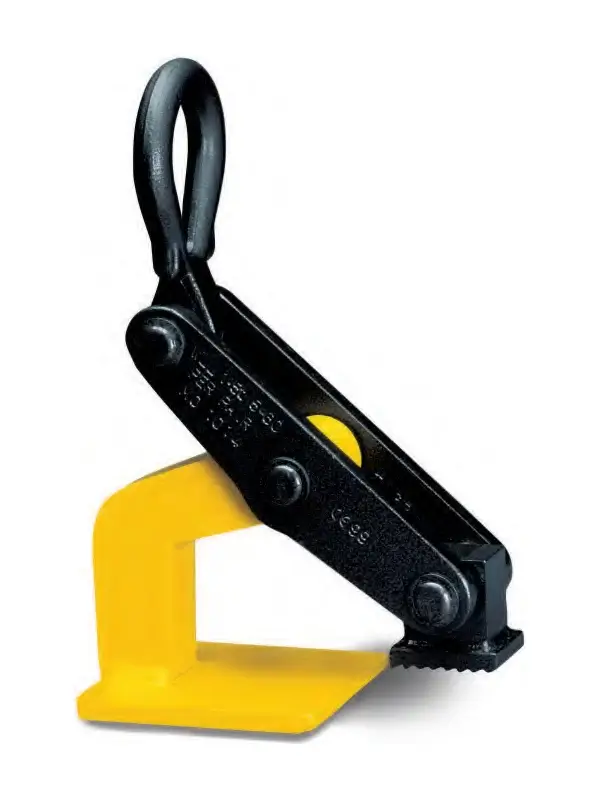

Tragfähigkeit | 1500 kg |
max. Greifweite | 60 mm |
min. Greifweite | 5 mm |
Kategorie | Horizontale Hebeklemme |
Gewicht ca. | 5.6 kg |
Artikel-Nr.: | YALE-N54509101 |
Bild | Typ | Tragfähigkeit | max. Greifweite | min. Greifweite | Kategorie | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
Tigrip® Hebegeschirr TWH 30 mit Rolle | 1500 kg | 60 mm | 5 mm | Horizontale Hebeklemme | YALE-N54509101 | 239,40 € UVP | |
Tigrip® Hebegeschirr TWH 30 mit Platte | 1500 kg | 60 mm | 5 mm | Horizontale Hebeklemme | YALE-N54509105 | 239,40 € UVP | |
Tigrip® Hebegeschirr TWH 50 mit Rolle | 2500 kg | 70 mm | 10 mm | Horizontale Hebeklemme | YALE-N54509102 | 329,40 € UVP | |
Tigrip® Hebegeschirr TWH 50 mit Platte | 2500 kg | 70 mm | 10 mm | Horizontale Hebeklemme | 4025092555661 | auf Anfrage. | |
Tigrip® Hebegeschirr TWH 70 mit Rolle | 3500 kg | 80 mm | 10 mm | Horizontale Hebeklemme | YALE-N54509103 | 371,70 € UVP | |
Tigrip® Hebegeschirr TWH 70 mit Platte | 3500 kg | 80 mm | 10 mm | Horizontale Hebeklemme | YALE-N54509107 | 371,70 € UVP | |
Tigrip® Hebegeschirr TWH 100 mit Rolle | 5000 kg | 102 mm | 10 mm | Horizontale Hebeklemme | YALE-N54509104 | 696,60 € UVP | |
Tigrip® Hebegeschirr TWH 100 mit Platte | 5000 kg | 102 mm | 10 mm | Horizontale Hebeklemme | 4025092555685 | auf Anfrage. |

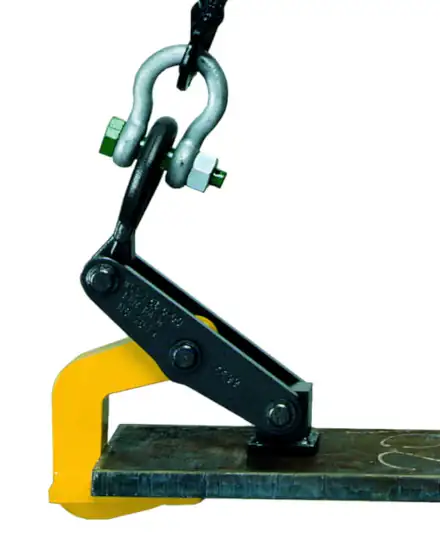

Das Lastaufnahmemittel dient dem Transport von einzelnen liegenden Grobblechen und gebündelten Blechpaketen, die beim Transport keine wesentliche Durchbiegung erfahren.
Das Lastaufnahmemittel ist für alle Hebegüter aus Stahl und anderen Materialien geeignet, die den über das Lastaufnahmemittel eingeleiteten Kräften standhalten und auf die es sich bis zum Maulgrund aufschieben lässt.
Zweisträngige Hebegeschirre eignen sich nur für kleinformatige Bleche mit geringen Gewichten, bei denen Pendelbewegungen während des Transports von Hand ausgeglichen werden können. Beim Anschlagen des Lastaufnahmemittels ist darauf zu achten, dass der Schwerpunkt der Last mittig zwischen den Lastaufnahmemitteln liegt, damit sich keine Schräglage einstellt. In Verbindung mit einer Traverse sind zwei zweisträngige Hebegeschirre universell einsetzbar.
Mit dem Lastaufnahmemittel darf jeweils nur ein Blech oder ein Blechpaket transportiert werden. Der Transport von Einzelblechen oder Blechpaketen, die beim Transport eine wesentliche Durchbiegung erfahren, ist verboten, weil die Bleche aus der Klemme herausrutschen können.
Der Neigungswinkel β des Anschlagmittels darf 45° nicht überschreiten.

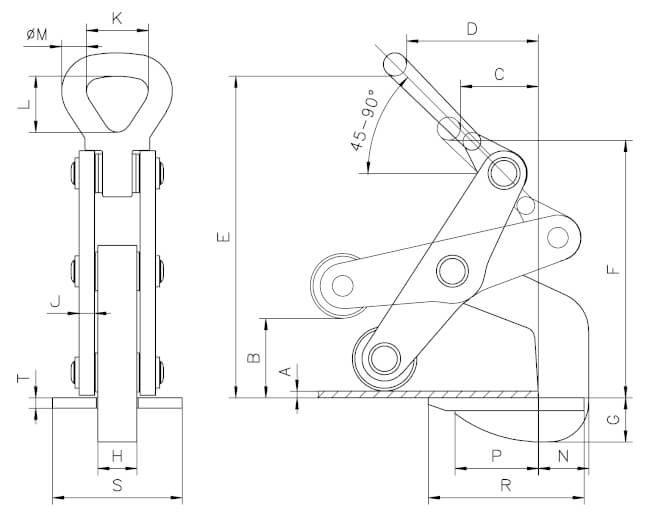

Alternativ zur Hebeklemme TWH mit Platte ist eine Variante mit Rolle erhältlich. Die hierfür zugehörige Maßskizze finden Sie hier.Tigrip® Hebegeschirr TWH 1500 kg

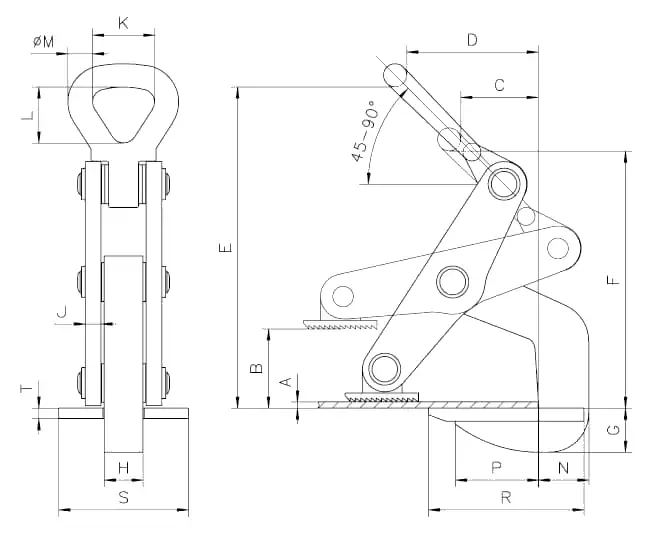

A | 5 | mm |
B | 60 | mm |
C | 60 | mm |
D | 105 | mm |
E | 250 | mm |
F | 200 | mm |
G | 31 | mm |
H | 30 | mm |
J | 12 | mm |
K | 50 | mm |
L | 73 | mm |
ØM | 18 | mm |
N | 36 | mm |
P | 65 | mm |
R | 120 | mm |
S | 100 | mm |
T | 10 | mm |
