Yale Tigrip® Hebegeschirr TWH

Das Yale Tigrip® Hebegeschirr TWH ist für den horizontalen Transport von Einzelblechen und gebündelten Blechpaketen ausgelegt und wird paarweise eingesetzt (Tragfähigkeitsangabe gilt für zwei Hebeklemmen). Es ist nicht geeignet für dünne Bleche, die beim Heben eine wesentliche Durchbiegung erfahren, da dies das sichere Halten beeinträchtigen kann. Für den Einsatz als Zweistrang-Transportgehänge ist die Komplettierung mit Ketten oder Seilen erforderlich.

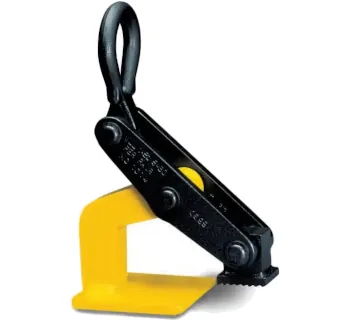

Abbildung: Yale Tigrip® TWH – Ausführung mit Aufhängeöse (Beispielansicht).

Einsatzbereiche und Varianten

Einsatzbereiche

• Blechlogistik in Lager, Fertigung und Versand: Umsetzen von liegenden Blechen und Paketen.
• Stahl- und Metallbau: Positionieren von Grobblechen bzw. steifen Blechen ohne starke Durchbiegung.
• Maschinenbeschickung (mit geeigneter Lastführung): Kurze innerbetriebliche Transporte bei bodennaher Fahrt.

Unterschiede der Ausführungen

Das TWH ist in Varianten mit Rolle sowie mit Platte verfügbar. Die Ausführung mit Rolle ist für Anwendungen interessant, bei denen eine möglichst schonende Auflage/Abrollbewegung im Kontaktbereich gewünscht ist; die Ausführung mit Platte bietet eine alternative Kontaktgeometrie bei gleicher grundsätzlicher Anwendung.

Optional

• Schutzbelag (Kunststoff) – für empfindlichere Oberflächen; der Belag muss sauber sowie fett- und ölfrei sein.

Technische Daten

Die Tragfähigkeit (WLL) gilt pro Paar (also für zwei Klemmen) bei einem Neigungswinkel β bis max. 45°. Der Greifbereich ist zwingend einzuhalten (nur Lasten innerhalb des angegebenen Bereichs aufnehmen).

Hinweis: Die oben aufgeführten Werte entsprechen den Angaben der jeweiligen Tomanro-Produktseiten sowie der Katalog-/Dokumentation zum TWH.

Bedienerfreundlichkeit, Hilfsmittel und Sicherheit

Bedienerfreundlichkeit

• Einfaches Anschlagen: Klemmen im geöffneten Zustand bis zum Maulgrund aufschieben, dann durch vorsichtiges Anheben Klemmwirkung aufbauen.
• Klare Anordnung: Schwerpunkt möglichst mittig zwischen den Klemmen positionieren, um Schräglage zu vermeiden.

Unbedingt benötigte Hilfsmittel

• Zweistrang-Anschlagmittel (z. B. Ketten oder Seile) zur Komplettierung des Transportgehänges.
• Kranhaken mit Sicherungsfalle; die Aufhängeöse muss ausreichend Platz haben und frei beweglich sein.
• Bei Einsatz von mehr als 2 Klemmen: Traverse zur Vermeidung unzulässiger seitlicher Zugkräfte.

Sicherheitsaspekte (Auszug)

• Neigungswinkel β ≤ 45° einhalten; die Anordnung der Klemmen so wählen, dass dieser Winkel nicht überschritten wird.
• Nur Hebegut im angegebenen Greifbereich aufnehmen; Mindestabmessungen unbedingt beachten.
• Seitliche Zugkräfte sind verboten; Pendeln und Anstoßen an Hindernisse vermeiden, Transport langsam und bodennah durchführen.
• Pro Hub nur ein Blech oder ein Blechpaket transportieren; stark durchbiegende Bleche nicht transportieren (Rutschgefahr).
• Wiederkehrende Prüfung: mindestens 1 x jährlich durch eine befähigte Person (Einsatzbedingungen können kürzere Intervalle erfordern).

Passende Artikel für den Einsatz

Für ein vollständiges und praxisgerechtes Setup rund um das Hebegeschirr TWH sind – je nach Anwendung – folgende Komponenten sinnvoll bzw. erforderlich:

• Anschlagketten / Anschlagmittel zur Zweistrang-Ausführung (für den Betrieb des Hebegeschirrs notwendig; regelmäßige Prüfung der Anschlagkette beachten).
• Traverse bei großformatigen Blechen oder wenn mehr als zwei Lastaufnahmemittel eingesetzt werden sollen (Reduzierung seitlicher Zugkräfte, bessere Lastverteilung).
• Passende Hebezeuge wie Yale Kettenzüge oder Yale Elektrokettenzüge zur sicheren Hubbewegung – abhängig von Traglast, Einsatzhäufigkeit und Einbausituation.
• Optional: Schutzbelag für empfindliche Oberflächen (sauber, fett- und ölfrei halten; bei Verschleiß rechtzeitig tauschen).
