Schienenhalter für Single-Flexline

6P20 CRA PC

Schienenhalter für Single-Flexline

Abbildung kann abweichen vom Original

Schienenhalter für Single-Flexline 6P20 CRA PC

Polzahl	6
Gewicht ca.	0.075 kg
Artikel-Nr.:	081145-1x6x20

Qualitätsmerkmale

Schraubbare Variante mit 4kt-Mutter
Aufhängeabstand je nach Belastung 400 – 1000 mm
Für die Montage an einer C-Schiene vorgesehen

6,50 €

( exkl. MwSt |

+ Versandkosten

Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!

Anzahl

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Bild	Typ	Polzahl	Länge	Nennstrom		Artikel-Nr.	Preis (zzgl. ges. MwSt.)

Weitere Modelle mit: Polzahl 6

Weitere Modelle mit:Polzahl 6

Beschreibung: Wampfler Schienenhalter für Single-Flexline 6P20 CRA PC

Montagebeispiel Schienenhalter (schraubbar)

Montage an C-Schiene (Programm 0230) oder Spannarm.

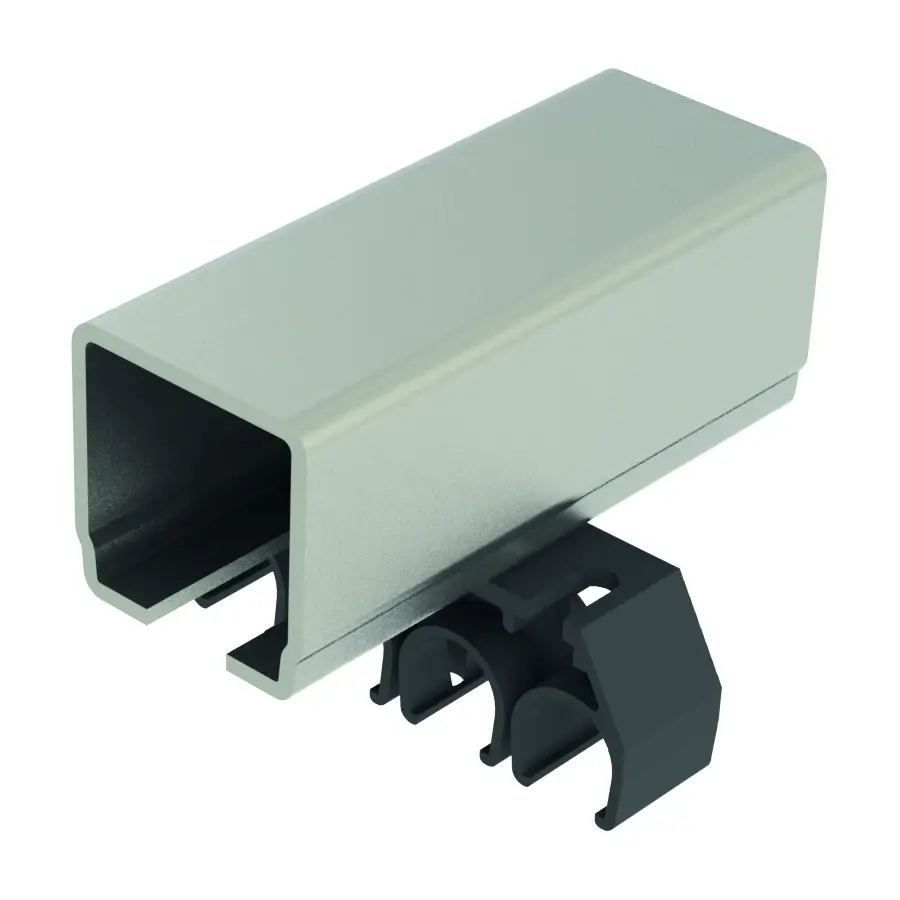

Conductix 081145-1x4x20 Schienenhalter mit C-Schiene

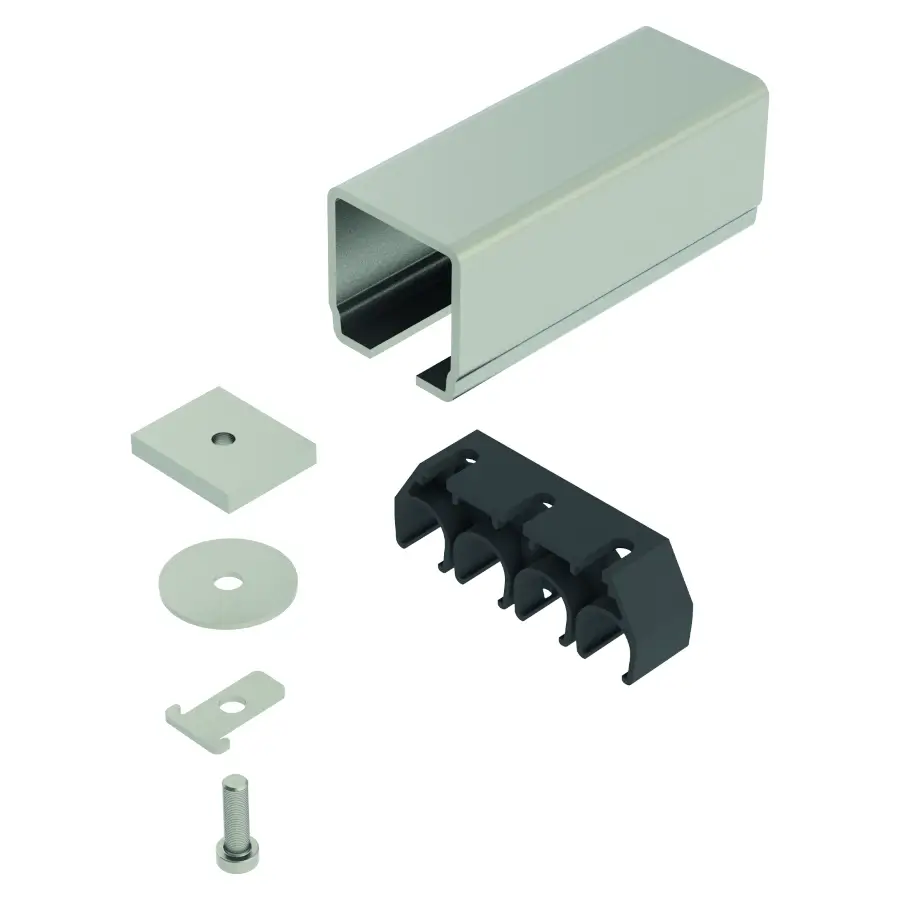

Conductix 081145-1x4x20 Schienenhalter mit C-Schiene Explosion

Montageabstände von Schienenhaltern

Folgende Abstände müssen bei der Montage der Schienenhalter beachtet werden:

Schleifleitungsschiene (Standardlänge 4 m)	Max. Aufhängeabstand in Hängebahnen
Schleifleitungsschiene (Standardlänge 4 m)	bei geraden Strecken	bei Bogen
Stahlschiene und Datametallschiene	0,8 m	0,4 m
Kupferschiene	0,5 m	0,4 m

Der Aufhängeabstand des ersten Schienenhalters beträgt max. 150 mm vom Ende des Einfahrtrichters oder der Endkappe. Jeder darauffolgende Schienenhalter wird in gleichbleibendem Abstand montiert.
An Übergängen und Verbinderstellen sollte der Abstand zu Endkappen, Verbindern oder Dehnverbindern in einem Bereich von 100 mm bis 200 mm liegen. Die Schienenhalter so setzen, dass bei Dehnung des Systems Kollisionen von Schienenhaltern mit anderen Systemkomponenten vermieden werden.

Abmessungen
