Wampfler Gelenkarmstromabnehmer 0812

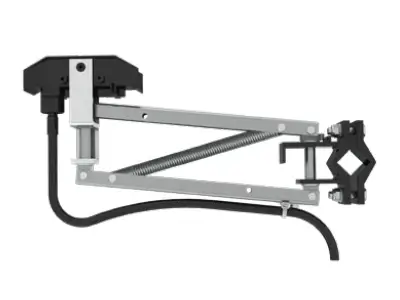

Der Gelenkarmstromabnehmer 0812 ist die schleifende elektrische Verbindung zwischen der Schleifleitungsschiene und dem bewegten Verbraucher im SinglePowerLine 0812-System. Die Ausführung ist als robuste Metall-Gelenkarmausführung ausgelegt und unterstützt dadurch eine stabile Stromabnahme bei verfahrenden Anlagen.

Die Baureihe ist in Vollmetall ausgeführt und als Einzel- und Doppelstromabnehmer verfügbar. Zusätzlich gibt es Varianten für horizontale und vertikale Betriebsart: Beim Horizontaleingriff greift der Stromabnehmer von der Seite in die Schiene, beim Vertikaleingriff liegt er von unten an.

Für den Schutzleiter (PE) wird eine redundante Ausführung empfohlen, z. B. mit mindestens einem Doppelstromabnehmer. PE-Abnehmer sind farblich über einen grünen Stromabnehmerkopf gekennzeichnet und zusätzlich mit einem Abweiser versehen, um den Eingriff in eine Phasenschiene zu verhindern.

Einsatzbereiche

• Krane und Hebezeuge mit verfahrenden Antrieben, die eine zuverlässige Stromabnahme über Schleifleitung benötigen.
• Fördertechnik und Intralogistik (z. B. verfahrende Verbraucher), bei denen die Energieversorgung über SinglePowerLine 0812 erfolgt.
• Anlagen mit Anforderungen an horizontale oder vertikale Anordnung der Stromabnahme (entsprechend Horizontaleingriff / Vertikaleingriff).

Varianten / Ausführungen

• Einzel- und Doppelstromabnehmer (Vollmetallausführung).
• Horizontale und vertikale Betriebsart (Eingriff seitlich bzw. von unten).
• PH- und PE-Ausführungen (PE mit grünem Stromabnehmerkopf und Abweiser).

Sicherheitsaspekte & Normen

Für den Schutzleiter (PE) wird eine redundante Ausführung empfohlen, z. B. mit mindestens einem Doppelstromabnehmer. PE-Abnehmer sind über einen grünen Stromabnehmerkopf eindeutig gekennzeichnet und verfügen über einen Abweiser, der den Eingriff in eine Phasenschiene verhindert.

Auf der Typenseite sind keine spezifischen Normen genannt.

Passende Artikel/Zubehör

• SinglePowerLine 0812 – Systemübersicht und Komponenten.
• Schleifleitungsschiene 0812 – Basis für den Schienenstrang.
• Schienenhalter 0812 – Montage und Ausrichtung der Schiene.
• Schienenverbinder 081221 – Verbindung von Schienenstößen im Streckenverlauf.
• Einspeiseverbinder 0812 – definierte Energieeinspeisung in den Schienenstrang.
• Fixpunktklemmen 0812 – Fixpunkt zur kontrollierten Längenausdehnung.
• Endkappen 081271-2 – Schienenabschluss als Berührungsschutz.
• Stromabnehmerkopf 0812 – Kopfkomponente für PH/PE-Ausführungen.
• Schleifkontakte mit Isolierung – Kontaktkomponenten für passende Stromabnehmerköpfe.
• Einfahrtrichter für Überfahrten – geführtes Ein-/Ausfahren in/aus dem Schleifleitungssystem.
• Lufttrennstellen 081294-2 – galvanische Trennung von Streckenabschnitten.
