Wampfler Einfahrtrichter für Überfahrten

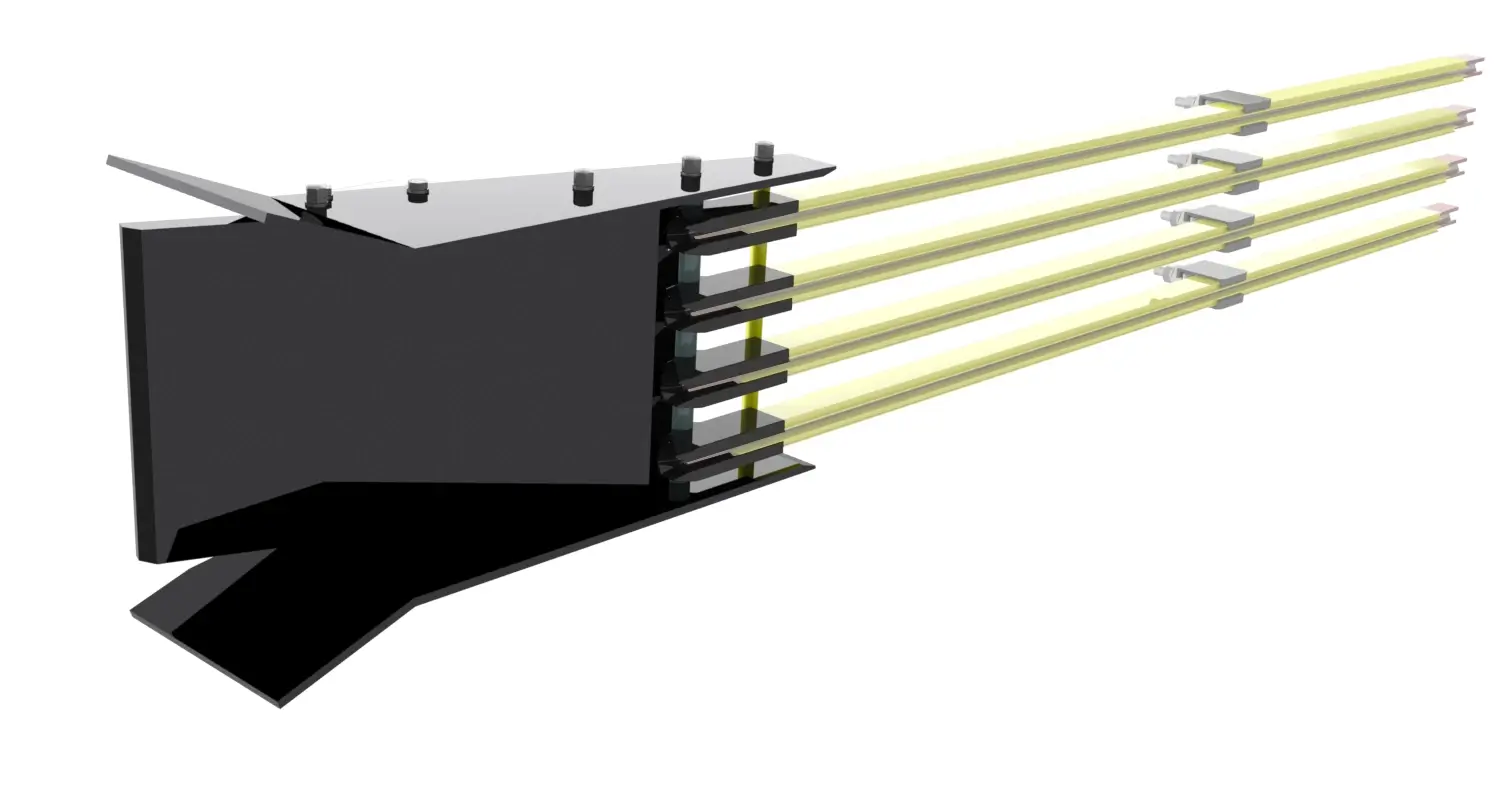

Der Conductix-Wampfler Einfahrtrichter für Überfahrten wird beim Ein- und Ausfahren in/aus dem SinglePowerLine 0812-Schleifleitungssystem eingesetzt und führt kompatible Stromabnehmer definiert an die Schiene heran. Für Trichtereinfahrten gilt eine maximale Geschwindigkeit von 60 m/min; Einbautoleranzen sind einzuhalten und der Trichter ist als Verschleißteil einzuplanen.
- Geführter Übergang: definiertes Ein- und Ausfahren bei Überfahrten.
- Systemkompatibel: für SinglePowerLine 0812.
- Kompatibilität: laut Typenseite nur für Stromabnehmer 081206... / 081208....
- Geschwindigkeitsgrenze: max. 60 m/min bei Trichtereinfahrten.
- Verschleißteil: in Wartung/Inspektion einplanen und bei Bedarf ersetzen.
- Varianten: Ausführungen nach Polzahl 1–6 (z. B. 081281-12 bis 081281-62).
- Einbauhinweis: Einbautoleranzen einhalten; kein gleichzeitiger Maximalversatz in x und y.
Der Conductix-Wampfler Einfahrtrichter für Überfahrten wird beim Ein- und Ausfahren in/aus dem SinglePowerLine 0812-Schleifleitungssystem eingesetzt und führt kompatible Stromabnehmer definiert an die Schiene heran. Für Trichtereinfahrten gilt eine maximale Geschwindigkeit von 60 m/min; Einbautoleranzen sind einzuhalten und der Trichter ist als Verschleißteil einzuplanen.
- Geführter Übergang: definiertes Ein- und Ausfahren bei Überfahrten.
- Systemkompatibel: für SinglePowerLine 0812.
- Kompatibilität: laut Typenseite nur für Stromabnehmer 081206... / 081208....
- Geschwindigkeitsgrenze: max. 60 m/min bei Trichtereinfahrten.
- Verschleißteil: in Wartung/Inspektion einplanen und bei Bedarf ersetzen.
- Varianten: Ausführungen nach Polzahl 1–6 (z. B. 081281-12 bis 081281-62).
- Einbauhinweis: Einbautoleranzen einhalten; kein gleichzeitiger Maximalversatz in x und y.
Informationen: Einfahrtrichter für Überfahrten
Der Einfahrtrichter für Überfahrten wird in Bereichen eingesetzt, in denen aus dem Schleifleitungssystem aus- bzw. eingefahren werden muss. Er wird in Verbindung mit dafür vorgesehenen Stromabnehmern verwendet und führt den Stromabnehmer beim Ein- und Ausfahren in definierter Weise an die Schleifleitung heran.
Zu beachten ist, dass die Geschwindigkeit für Trichtereinfahrten max. 60 m/min beträgt und der Einfahrtrichter als Verschleißteil eingestuft wird. Die Einbautoleranzen sind einzuhalten; ein gleichzeitiger Versatz mit den Maximaltoleranzen in x- und y-Richtung ist nicht zulässig.
Einsatzbereiche
- Überfahrten und Streckenabschnitte mit erforderlichem Ein- bzw. Ausfahren aus der SinglePowerLine 0812-Schleifleitung.
- Anlagen mit bewegten Verbrauchern, bei denen der Übergang in/aus dem Schleifleitungssystem geführt erfolgen muss.
- Anwendungen, in denen definierte Einlaufbedingungen zur Reduktion von Fehlanläufen bei Trichtereinfahrten erforderlich sind.
Varianten / Ausführungen
Der Einfahrtrichter für Überfahrten ist in Varianten für unterschiedliche Polzahlen verfügbar.
Sicherheitsaspekte
Der Einbau ist so auszulegen, dass die Einbautoleranzen eingehalten werden und kein gleichzeitiger Versatz mit maximalen Toleranzen in x- und y-Richtung erfolgt. Für Trichtereinfahrten ist eine maximale Geschwindigkeit von 60 m/min einzuhalten; der Einfahrtrichter ist als Verschleißteil zu behandeln.

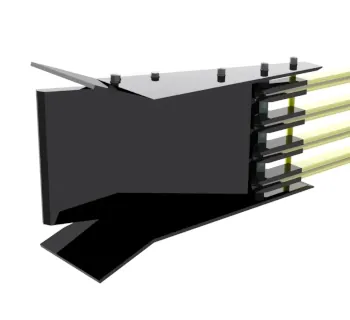

Produktbild
Technische Daten (Typenübersicht)
| Produkt | Polzahl | Ausführung | Artikel-Nr. |
|---|---|---|---|
| Einfahrtrichter für Überfahrten | 1 | NE | 081281-12 |
| Einfahrtrichter für Überfahrten | 2 | NE | 081281-22 |
| Einfahrtrichter für Überfahrten | 3 | NE | 081281-32 |
| Einfahrtrichter für Überfahrten | 4 | NE | 081281-42 |
| Einfahrtrichter für Überfahrten | 5 | NE | 081281-52 |
| Einfahrtrichter für Überfahrten | 6 | NE | 081281-62 |
Kompatibilität
Der Einfahrtrichter für Überfahrten ist laut Typenseite nur für Stromabnehmer 081206... / 081208... vorgesehen.
Montage- und Betriebshinweise
- Einbautoleranzen einhalten; kein gleichzeitiger Versatz mit Maximaltoleranzen in x- und y-Richtung.
- Trichtereinfahrten nur bis 60 m/min auslegen.
- Als Verschleißteil in die Instandhaltung einplanen (regelmäßig prüfen und bei Bedarf ersetzen).
Passende Artikel/Zubehör
- SinglePowerLine 0812 – Systemübersicht und Komponenten.
- Schleifleitungsschiene 0812 – Basis für den Schienenstrang.
- Schienenhalter 0812 – Haltervarianten zur Montage und Ausrichtung.
- Schienenverbinder 081221 – Verbindung von Schienenstößen im Streckenverlauf.
- Einspeiseverbinder 0812 – Energieeinspeisung in den Schienenstrang.
- Fixpunktklemmen 0812 – Fixpunkt zur kontrollierten Längenausdehnung.
- Lufttrennstellen 081294-2 – galvanische Trennung von Streckenabschnitten.
- Stromabnehmer 081209-... – Stromabnehmer-Familie für das 0812-System (Typenseite).
- Schleifkontakte mit Isolierung – Zubehör/Komponente für Stromabnehmerköpfe (Typenseite).
