Wampfler Schienenhalter 0812

Produktbeschreibung

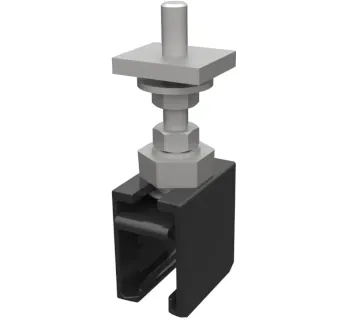

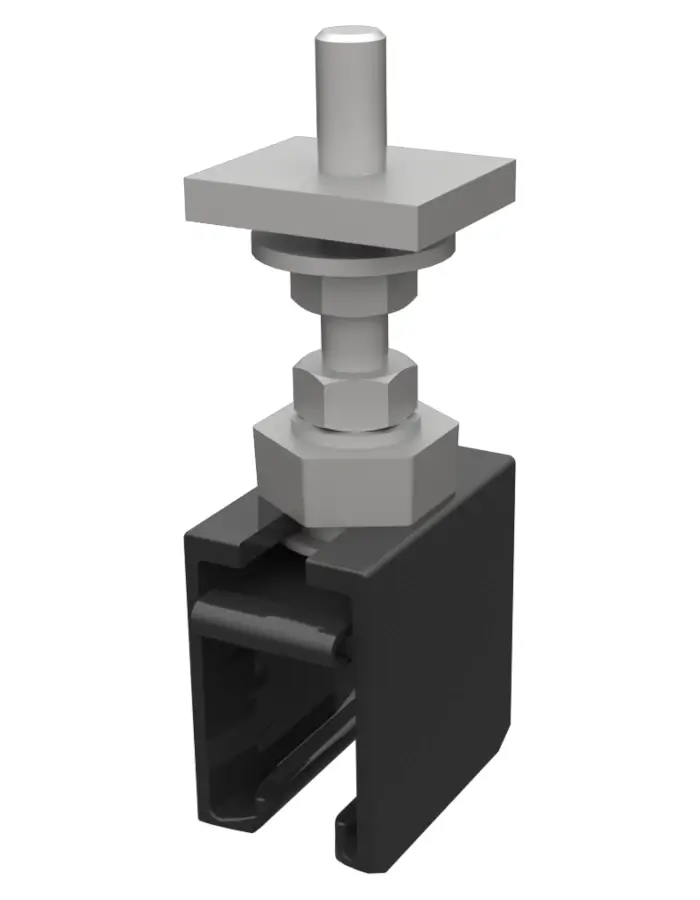

Der Schienenhalter 0812 ist eine Systemkomponente für SinglePowerLine 0812 und dient zur mechanischen Befestigung und Führung der Schleifleitungsschiene entlang der Fahrstrecke. Die Ausführung ist als verzinkter Schienenhalter mit 6-Kantmutter beschrieben.

Je nach Montage- und Einsatzbedingungen stehen Varianten mit Vierkantmutter (zur Montage in Spannarmen/C-Schienen) sowie mit Sechskantmutter (ohne Isolator oder mit Isolator) zur Verfügung. Eine Ausführung mit Sechskantmutter wird bei seitlichem Stromabnehmereingriff empfohlen.

Die Klips-Schienenhalter sind frei drehend gelagert, selbstausrichtend und unterstützen ein reibungsarmes Gleiten der Schiene bei Wärmedehnung.

Einsatzbereiche

Der Schienenhalter 0812 wird in Schleifleitungssystemen eingesetzt, in denen eine zuverlässige Abstützung und Ausrichtung der Schiene erforderlich ist, z. B. bei verfahrenden Anlagen mit Stromversorgung über SinglePowerLine 0812.

Für Anwendungen mit hoher Verschmutzung im Innenbereich sowie für den Außenbereich werden Ausführungen mit Isolator eingesetzt.

Unterschiede der Varianten

• Vierkantmutter: zur Montage in Spannarmen/C-Schienen.
• Sechskantmutter: verfügbar ohne Isolator sowie mit Isolator; empfohlen bei seitlichem Stromabnehmereingriff.
• Klips-Schienenhalter: frei drehend und selbstausrichtend für reibungsarmes Gleiten bei Wärmedehnung.

Montagehinweise

Die Auswahl der Ausführung richtet sich nach der vorgesehenen Montage (z. B. Vierkantmutter für Spannarme/C-Schienen) sowie nach der Richtung des Stromabnehmereingriffs. Für seitlichen Stromabnehmereingriff wird eine Ausführung mit Sechskantmutter empfohlen.

Isolator-Ausführungen dürfen ausschließlich bei Stromabnehmereingriff von unten verwendet werden.

Sicherheitsaspekte & Normen

Isolatoren werden für Anwendungen im Innenbereich mit hoher Verschmutzung sowie im Außenbereich eingesetzt und ermöglichen eine Nennspannung bis 1000 V bei Stromabnehmereingriff von unten.

Auf der Typenseite sind keine spezifischen Normen genannt.

Passende Artikel/Zubehör

• Schleifleitungsschiene 0812 – Schienenprofil als Leiter mit Isolationsprofil.
• Schienenverbinder 081221 – kompakte Schraubverbinder zum Verbinden von Schienenstößen.
• Einspeiseverbinder 0812 – Energieeinspeisung anstelle normaler Schienenverbinder.
• Fixpunktklemmen 0812 – Fixierung der Schiene zur kontrollierten Längenausdehnung.
• Endkappen 081271-2 – Schienenabschluss und zusätzlicher Berührungsschutz.
• Kompaktschienenhalter – alternative Halterbauform als Klipshalter (systemabhängig).
• Gelenkarmstromabnehmer 0812 – Stromabnahme aus der Schiene zur bewegten Einheit.
• Schleifkontakte mit Isolierung – berührungsgeschützte Kontaktkomponente für Stromabnehmerköpfe.
