Wampfler Isolatoren

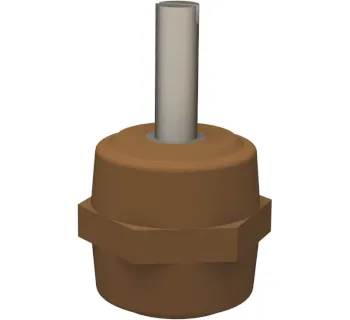

Die Conductix-Wampfler Isolatoren dienen als elektrische Isolations- und Befestigungselemente im Umfeld der SinglePowerLine 0812 und ersetzen laut Typenseite die Schienenhalter-Ausführungen 081241-1* und 081243-1*. Sie sind für Innenbereiche mit hoher Verschmutzung sowie für Außenbereiche ausgelegt und unterscheiden sich je nach Typ u. a. durch Innengewinde bzw. Gewindebolzen (verzinkt oder Edelstahl).
- Einsatzbereich: geeignet für Innen (hohe Verschmutzung) und Außen (laut Typenseite).
- Spannungsebene: für Anwendungen bis 1000 V (laut Typenseite).
- Kriechweg: 62 mm (laut Typenübersicht).
- Mechanisch robust: Umbruchfestigkeit > 350 daN (laut Typenübersicht).
- Temperaturbereich: -30 °C bis +85 °C (laut Typenübersicht).
- Varianten: Innengewinde beidseitig oder Gewindebolzen.
- Korrosionsoption: Gewindebolzen verzinkt oder Edelstahl (laut Typenübersicht).
- Artikel: 080401-08X08, 080402-0830X08, 080403-0830X08 (laut Typenübersicht).
Die Conductix-Wampfler Isolatoren dienen als elektrische Isolations- und Befestigungselemente im Umfeld der SinglePowerLine 0812 und ersetzen laut Typenseite die Schienenhalter-Ausführungen 081241-1* und 081243-1*. Sie sind für Innenbereiche mit hoher Verschmutzung sowie für Außenbereiche ausgelegt und unterscheiden sich je nach Typ u. a. durch Innengewinde bzw. Gewindebolzen (verzinkt oder Edelstahl).
- Einsatzbereich: geeignet für Innen (hohe Verschmutzung) und Außen (laut Typenseite).
- Spannungsebene: für Anwendungen bis 1000 V (laut Typenseite).
- Kriechweg: 62 mm (laut Typenübersicht).
- Mechanisch robust: Umbruchfestigkeit > 350 daN (laut Typenübersicht).
- Temperaturbereich: -30 °C bis +85 °C (laut Typenübersicht).
- Varianten: Innengewinde beidseitig oder Gewindebolzen.
- Korrosionsoption: Gewindebolzen verzinkt oder Edelstahl (laut Typenübersicht).
- Artikel: 080401-08X08, 080402-0830X08, 080403-0830X08 (laut Typenübersicht).
Informationen: Isolatoren
Die Isolatoren von Conductix-Wampfler werden als elektrische Isolations- und Befestigungselemente im Umfeld der SinglePowerLine 0812 eingesetzt, um Komponenten mechanisch sicher zu montieren und dabei eine definierte elektrische Trennung zur Tragekonstruktion zu gewährleisten.
Laut Typenseite ersetzen die Isolatoren Ausführungen der Schienenhalter 081241-1* und 081243-1* und sind für Innenbereiche mit hoher Verschmutzung sowie für Außenbereiche vorgesehen.
Einsatzbereiche
- Schleifleitungs-/Stromschienensysteme (SinglePowerLine 0812) zur isolierten Befestigung an kundenseitigen Tragstrukturen.
- Anwendungen, bei denen eine robuste Isolation bei Verschmutzung (innen) bzw. Witterung (außen) erforderlich ist.
Varianten & Unterschiede
Die Typen unterscheiden sich in der Gewindeausführung (Innengewinde vs. Gewindebolzen) sowie beim Werkstoff des Gewindebolzens (verzinkt oder Edelstahl).
Technische Daten (Typenübersicht)
| Artikel | Polzahl | Ausführung | Gewinde | Gewinde-Länge | Kriechweg | Umbruchfestigkeit | Umgebungstemperatur | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 080401-08X08 | 1 (PH/PE) | Innengewinde beidseitig | M8/M8 | – | 62 mm | > 350 daN | -30 °C bis +85 °C | ca. 0.09 kg |
| 080402-0830X08 | 1 (PH/PE) | Gewindebolzen verzinkt | M8/M8 | 30 mm | 62 mm | > 350 daN | -30 °C bis +85 °C | ca. 0.98 kg |
| 080403-0830X08 | 1 (PH/PE) | Gewindebolzen Edelstahl | M8/M8 | 30 mm | 62 mm | > 350 daN | -30 °C bis +85 °C | ca. 0.98 kg |
Sicherheitsaspekte
- Für Anwendungen bis 1000 V vorgesehen (Typenseite).
- Der Kriechweg von 62 mm unterstützt die Betriebssicherheit auch bei erhöhter Verschmutzung.
- Mechanische Robustheit durch Umbruchfestigkeit > 350 daN sowie Einsatz im Temperaturbereich -30 °C bis +85 °C.
Passende Artikel/Zubehör
- SinglePowerLine 0812 (Systemübersicht)
- Schleifleitungsschiene 0812 (Systemkomponente)
- Schienenhalter 0812 (Befestigung/Tragkonstruktion)
