Fixpunktklemmen 0812

Wampfler Fixpunktklemmen 0812

Die Conductix-Wampfler Fixpunktklemmen 0812 verankern die SinglePowerLine 0812-Schleifleitungsschiene an einem definierten Fixpunkt, sodass sich die Schiene von dort aus kontrolliert frei dehnen kann. Die Befestigung erfolgt über einen Klemmkonus auf der Schienenisolation, wobei pro Fixpunkt 2 Fixpunktklemmen pro Pol vorgesehen sind.

Definierter Fixpunkt: kontrollierte Wärmedehnung der Schiene ab Verankerungspunkt.
Systemkompatibel: ausgelegt für SinglePowerLine 0812.
Praxisgerechte Auslegung: Fixpunkt typischerweise nahe der Einspeisung.
Montageprinzip: Klemmung über Klemmkonus auf der Schienenisolation.
Projektierungshinweis: pro Fixpunkt 2 Fixpunktklemmen pro Pol bestellen.
Einsatzgrenze: Ausführung 081231-2 nicht für vertikale/schräge Anwendungen geeignet.
Gelistete Variante: 1P WH PC SS, Artikel-Nr. 081231-2.

1 Artikel → Fixpunktklemmen 0812

Fixpunktklemmen 0812

Polzahl
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Lieferzeit: z.Zt. ab Lager lieferbar

1 - 1

Lieferzeit: z.Zt. ab Lager lieferbar

1 - 1

Fixpunktklemmen 0812 1P WH PC SS

Polzahl 1

081231-2

Mehr Details

9,92 € exkl. 19% MwSt.

Lieferzeit: z.Zt. ab Lager lieferbar

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Definierter Fixpunkt: kontrollierte Wärmedehnung der Schiene ab Verankerungspunkt.
Systemkompatibel: ausgelegt für SinglePowerLine 0812.
Praxisgerechte Auslegung: Fixpunkt typischerweise nahe der Einspeisung.
Montageprinzip: Klemmung über Klemmkonus auf der Schienenisolation.
Projektierungshinweis: pro Fixpunkt 2 Fixpunktklemmen pro Pol bestellen.
Einsatzgrenze: Ausführung 081231-2 nicht für vertikale/schräge Anwendungen geeignet.
Gelistete Variante: 1P WH PC SS, Artikel-Nr. 081231-2.

Informationen: Fixpunktklemmen 0812

Die Fixpunktklemmen 0812 sind ein Klemmelement zur Verankerung im Schleifleitungssystem SinglePowerLine 0812: Sie fixieren die Schleifleitungsschiene an einem definierten Punkt, sodass sich die Schiene von diesem Fixpunkt aus kontrolliert frei dehnen kann.

Der Fixpunkt wird in der Regel in der Nähe der Einspeisung gesetzt. Wenn mehrere Fixpunkte erforderlich sind (z. B. bei Überfahrten oder Kurven als „natürlichem Fixpunkt“), muss der Bereich zwischen den Fixpunkten über Dehnungsteilstücke entkoppelt werden.

Die Befestigung der Klemme erfolgt über einen Klemmkonus auf der Schienenisolation.

Einsatzbereiche

Aufbau von Schleifleitungsanlagen mit definiertem Fixpunkt für die thermische Längenänderung der Schiene.
Anwendungen mit Überfahrten oder Kurven, bei denen mehrere Fixpunkte projektiert werden und Dehnstrecken gezielt getrennt werden müssen.
Energiezuführung für bewegte Verbraucher im System SinglePowerLine 0812 (Schienenführung entlang einer Fahrstrecke).

Sicherheitsaspekte & Hinweise

Die Ausführung 081231-2 ist nicht für vertikale/schräge Anwendungen geeignet.
Pro Fixpunkt sind 2 Fixpunktklemmen pro Pol zu bestellen.

Technische Daten (Typenübersicht)

Ausführung	Polzahl	Artikel-Nr.	Gewicht	Hinweise
1P WH PC SS	1	081231-2	ca. 0.05 kg	Nicht für vertikale/schräge Anwendungen; pro Fixpunkt 2 Fixpunktklemmen pro Pol.

Produktabbildung

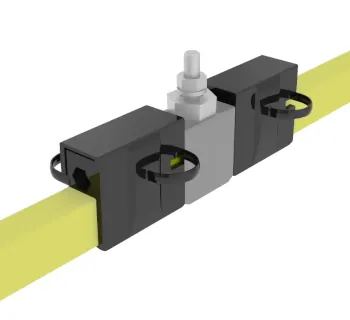

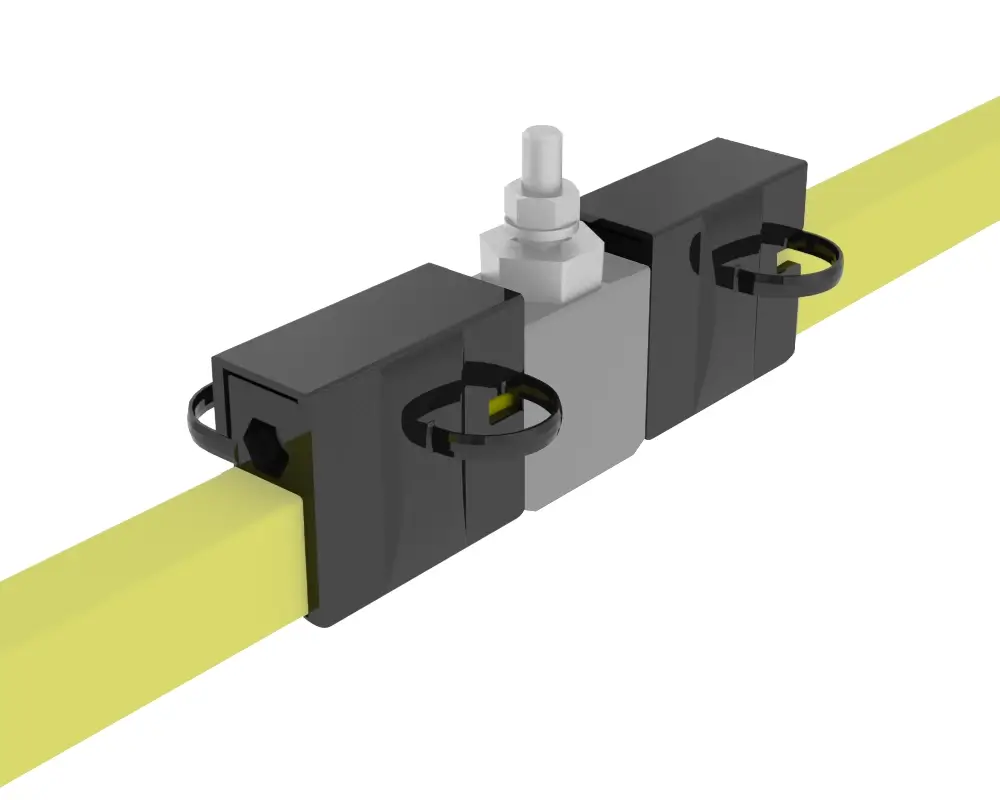

Fixpunktklemmen 0812 (Artikel 081231-2) – Beispielabbildung

Passende Artikel/Zubehör

Einspeiseverbinder 0812 (typischer Montagebereich nahe Fixpunkt).
Schleifleitungsschiene 0812 (Systemschiene, die am Fixpunkt definiert wird).
Schienenverbinder 081221 (mechanische/elektrische Verbindung der Schienen).
Schienenhalter 0812 / Kompaktschienenhalter (Halterung und Führung der Schiene).
Endkappen 081271-2 (Schienenabschluss/Berührungsschutz).
Lufttrennstellen 081294-2 (Trennabschnitte zur Vermeidung von Spannungsverschleppung).
Einfahrtrichter für Überfahrten (für definierte Aus-/Einfahrbereiche).
