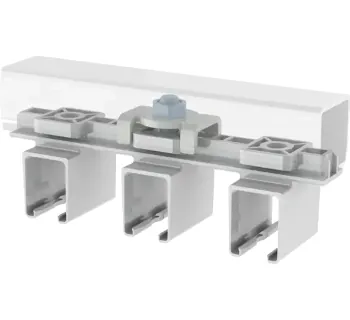

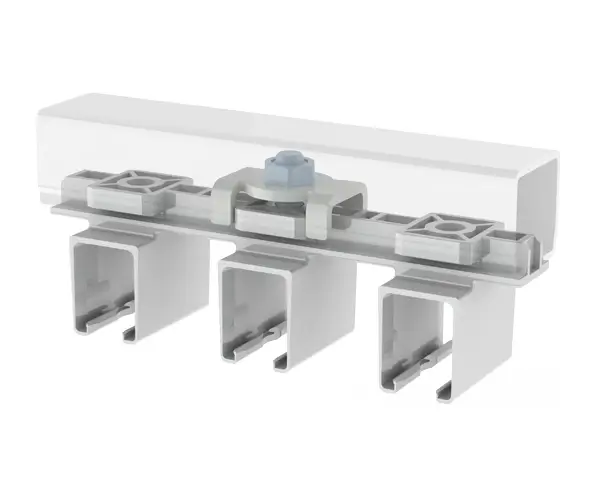

Wampfler Kompaktschienenhalter
Der Conductix-Wampfler Kompaktschienenhalter ermöglicht die schnelle Montage von 3 bzw. 4 Schienen im Innenbereich für SinglePowerLine 0812 und ist für Oberflächenmontage oder zum Einschieben in C-Schienen verfügbar. Als Klipshalter ist er frei drehbar, selbst ausrichtend und in der Montagehöhe einstellbar.
- Schnelle Installation: Klips-System für die Montage von 3 bzw. 4 Schienen.
- Systemkompatibel: ausgelegt für SinglePowerLine 0812 (Innenbereich).
- Montageflexibel: für C-Schiene oder Ausleger (je nach Variante).
- Selbstausrichtend: frei drehbar und unterstützt das Gleiten bei Dehnung.
- Höhenverstellbar: einstellbare Montagehöhe für saubere Ausrichtung.
- Varianten: 3P / 4P mit Phasenabstand 50 mm (je nach Ausführung).
- Hinweis: Varianten „für Ausleger“ als nur für bodennahe Montage geeignet gekennzeichnet.
- Einsatzgrenzen: nur mit Spannarmen 32x30; nicht für feuerverzinkte Spannarme/Schienenkonsolen und nicht für aggressive Umgebungsbedingungen.
Der Conductix-Wampfler Kompaktschienenhalter ermöglicht die schnelle Montage von 3 bzw. 4 Schienen im Innenbereich für SinglePowerLine 0812 und ist für Oberflächenmontage oder zum Einschieben in C-Schienen verfügbar. Als Klipshalter ist er frei drehbar, selbst ausrichtend und in der Montagehöhe einstellbar.
- Schnelle Installation: Klips-System für die Montage von 3 bzw. 4 Schienen.
- Systemkompatibel: ausgelegt für SinglePowerLine 0812 (Innenbereich).
- Montageflexibel: für C-Schiene oder Ausleger (je nach Variante).
- Selbstausrichtend: frei drehbar und unterstützt das Gleiten bei Dehnung.
- Höhenverstellbar: einstellbare Montagehöhe für saubere Ausrichtung.
- Varianten: 3P / 4P mit Phasenabstand 50 mm (je nach Ausführung).
- Hinweis: Varianten „für Ausleger“ als nur für bodennahe Montage geeignet gekennzeichnet.
- Einsatzgrenzen: nur mit Spannarmen 32x30; nicht für feuerverzinkte Spannarme/Schienenkonsolen und nicht für aggressive Umgebungsbedingungen.
Informationen: Kompaktschienenhalter
Der Kompaktschienenhalter ist ein Schienenhalter zur schnellen Montage von 3 bzw. 4 Schienen im Innenbereich für das System SinglePowerLine 0812. Er ist lieferbar für die Oberflächenmontage oder zum Einschieben in C-Schienen in galvanisierter oder Edelstahl-Ausführung mit 30 mm Nennmaß.
Die Schienenhalter sind frei drehbar, selbst ausrichtend und in der Montagehöhe einstellbar. Als Klipshalter ausgeführt, unterstützen sie eine schnelle und sichere Montage.
Einsatzbereiche
Geeignet für Anlagen, bei denen mehrere Schleifleitungsschienen im System SinglePowerLine 0812 kompakt montiert werden sollen, z. B. bei verfahrenden Industrieanwendungen im Innenbereich. Die Ausführungen decken die Montage an C-Schienen sowie an Auslegern ab.
Unterschiede der Varianten
- Polzahl: Varianten für 3 oder 4 Schienen.
- Montageart: Ausführung für C-Schiene oder Ausführung für Ausleger.
- Qualitätsmerkmal: Phasenabstand 50 mm (je nach Ausführung).
- Hinweis: Varianten „für Ausleger“ sind als nur für bodennahe Montage geeignet gekennzeichnet.
Sicherheitsaspekte & Normen
Für die Montage ist zu beachten, dass der Kompaktschienenhalter im Gegensatz zu selbstausrichtenden, drehbaren Einzelschienenhaltern mit seiner Unterkonstruktion exakt 90° zur Schiene ausgerichtet werden muss, damit das freie Gleiten der Schiene bei Dehnung gewährleistet ist.
Auf der Typenseite sind keine spezifischen Normen genannt.
Montagehinweise
Kompaktschienenhalter können nur mit Spannarmen 32x30 verwendet werden und sind nicht geeignet für feuerverzinkte Spannarme. Zusätzlich sind sie nicht geeignet für feuerverzinkte Schienenkonsolen sowie nicht geeignet für den Einsatz unter aggressiven Umgebungsbedingungen.
Technische Daten (Typenübersicht)
| Bezeichnung | Polzahl | Montageart | Artikel-Nr. | Qualitätsmerkmale / Hinweise | Gewicht |
|---|---|---|---|---|---|
| 3P50 CRA PC (PC 3) | 3 | für C-Schiene | 081246-350 | Phasenabstand 50 mm | 0.123 kg |
| 3P50 CRA PC (PC 3) | 3 | für Ausleger | 081246-351 | Phasenabstand 50 mm; Nur für bodennahe Montage geeignet | 0.087 kg |
| 4P50 CRA PC (PC 4) | 4 | für C-Schiene | 081246-450 | Phasenabstand 50 mm | 0.138 kg |
| 4P50 6KT PC (PC 4) | 4 | für Ausleger | 081246-451 | Phasenabstand 50 mm; Nur für bodennahe Montage geeignet | 0.102 kg |
Passende Artikel/Zubehör
- Schleifleitungsschiene 0812 – Schienenprofil als Leiter mit Isolationsprofil.
- Schienenverbinder 081221 – Verbinden von Schienenstößen im System 0812.
- Einspeiseverbinder 0812 – Einspeisung in den Schienenstrang.
- Fixpunktklemmen 0812 – Fixierung für kontrollierte Längenausdehnung.
- Schienenhalter 0812 – alternative Halterbauform für Einzelmontage.
- Gelenkarmstromabnehmer 0812 – Stromabnahme für bewegte Verbraucher.

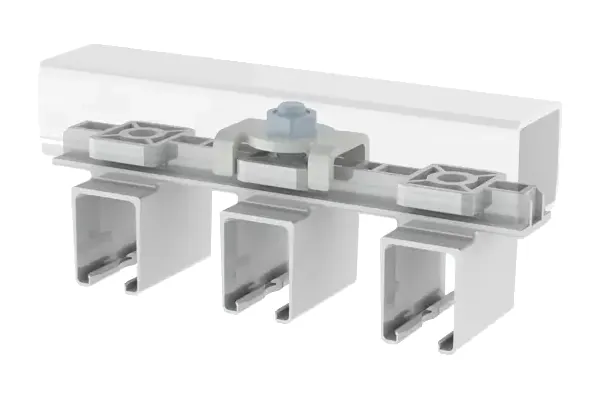

Produktbild
Links zu passenden TOMANRO-Typenseiten
https://www.tomanro.de/3900-Wampfler_Kompaktschienenhalter-Typen – Varianten 3- und 4-polig.
https://www.tomanro.de/62896-Wampfler_Kompaktschienenhalter_3P50_CRA_PC-Produkte – 3-polig, für C-Schiene.
https://www.tomanro.de/62897-Wampfler_Kompaktschienenhalter_3P50_CRA_PC-Produkte – 3-polig, für Ausleger.
https://www.tomanro.de/62898-Wampfler_Kompaktschienenhalter_4P50_CRA_PC-Produkte – 4-polig, für C-Schiene.
https://www.tomanro.de/62899-Wampfler_Kompaktschienenhalter_4P50_6KT_PC-Produkte – 4-polig, für Ausleger.
https://www.tomanro.de/343-SinglePowerLine_0812-Gruppe – Systemübersicht und Komponenten.
