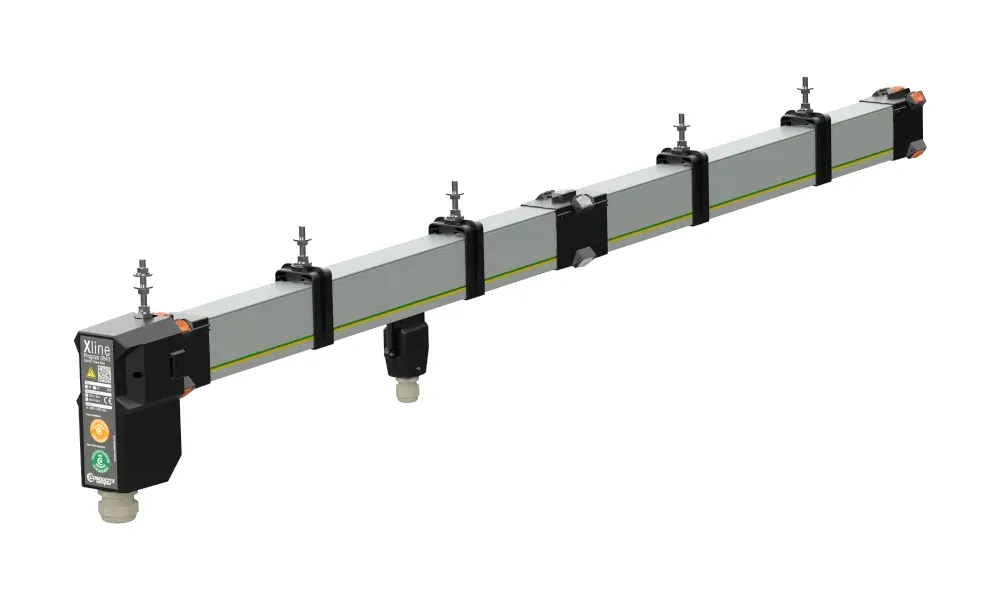

Kastenschleifleitung XLine

Conductix-Wampfler Kastenschleifleitung Xline – modulares Schleifleitungssystem für Hallenkrane, Hebezeuge und bewegte Verbraucher

Die Kastenschleifleitung Xline von Conductix-Wampfler ist ein modulares Schleifleitungssystem zur elektrischen Energiezuführung für bewegte, schienengeführte Verbraucher. Das System ist für industrielle Innenanwendungen sowie für den wettergeschützten Außenbereich vorgesehen und eignet sich besonders für Hallenkrane, Werkstattkrane, Montagekrane und Standard-Hebezeuge.

Konstruktiv besteht das System aus isolierten Kastenschleifleitungen, in die 4 oder optional 5 Leiterbänder aus Kupfer eingezogen sind. Die Energie wird über Einspeisungen in die Schleifleitung eingebracht und durch einen rollengeführten Stromabnehmer an den bewegten Verbraucher übertragen. Der Stromabnehmer wird dabei über einen Mitnehmer linear mitgeführt und gleicht Fahrwegabweichungen zwischen Verbraucher und Schleifleitung aus.

Zu den wesentlichen Besonderheiten zählen die X-Anordnung der Leiterbänder für eine hohe Kontaktgüte, die weitgehend werkzeuglose Verbindungstechnik, der redundante PE-Kontakt nach internationalen Vorschriften sowie die vormontierten Streckenmodule. Dadurch ist das System auf eine schnelle Montage, eine einfache Produktauswahl und eine praxisgerechte Logistik ausgelegt.

Das System ist für gerade Bahnverläufe konzipiert, wird horizontal eingebaut und besitzt einen Stromabnehmereingriff von unten. Die typische Rasterlänge beträgt 4 m, wobei die letzte Schiene bei Bedarf bauseitig gekürzt werden kann.

Einsatzbereiche

Die Xline ist für Anwendungen vorgesehen, bei denen bewegte Verbraucher entlang eines linearen Fahrwegs kontinuierlich mit elektrischer Energie versorgt werden müssen. Typische Einsatzfelder sind Hallenkrane, Werkstatt- und Montagekrane sowie Hebezeuge im industriellen Umfeld.

• Hallenkran-Anwendungen im Standardkranbereich
• Werkstattkrane und Montagekrane
• Standard-Hebezeuge mit linearem, spurgeführtem Fahrweg
• Industrie- und Gewerbeanlagen im nicht öffentlich zugänglichen Bereich
• Innenbereiche und wettergeschützte Außenbereiche

Der Einsatz ist ausdrücklich für nicht öffentlich zugängliche Bereiche und außerhalb des Handbereichs vorgesehen. Für frei bewitterte Außenbereiche, staubige Umgebungen oder Bereiche mit brennbaren beziehungsweise explosiven Gasen oder Stäuben ist das System nicht vorgesehen.

Produktmerkmale im praktischen Einsatz

• X-Anordnung der Leiterbänder für hohe Kontaktgüte
• Redundanter PE-Kontakt am Stromabnehmer
• Weitgehend werkzeuglose Montage durch selbstzentrierendes Stecksystem
• Vormontierte Streckenmodule für schnelle Installation
• 4- oder 5-polige Ausführung je nach Systemkonfiguration
• 63 A oder 80 A Nennstrom je nach Querschnitt
• Maximale Fahrgeschwindigkeit 150 m/min auf Geradstrecken
• IP2X für den vorgesehenen Einsatzbereich
• Stromabnehmer 34 A bei 100 % ED
• Bauseitiges Kürzen der letzten Schiene möglich

Unterschiede der Varianten

Die Xline ist in unterschiedlichen Varianten verfügbar. Die wichtigsten Unterschiede liegen bei Polzahl, Leiterquerschnitt, Nennstrom, Modullänge und der Art des Basismoduls.

Verfügbar sind 4-polige und 5-polige Systeme. Bei den Leiterquerschnitten stehen 10 mm² mit 63 A sowie 16 mm² mit 80 A zur Verfügung. Die Streckenmodule werden als 4 m, 12 m und 24 m angeboten; zusätzlich nennt der Katalog eine 128 m-Modulvariante für größeren Projektbedarf.

Bei den Basismodulen wird zwischen Endeinspeisung und Streckeneinspeisung unterschieden. Das Basismodul Endeinspeisung enthält unter anderem Endeinspeisung mit integriertem Fixpunkt, 4-poligen Stromabnehmer, Endkappe, Kleinteile-Set, Ketten-Mitnehmer, Montageanleitung und Aufkleberset. Das Basismodul Streckeneinspeisung enthält entsprechend eine Streckeneinspeisung, 2 Endkappen, Fixpunkt, Schienenhalter und Klemmen.

Werkstoffe und technische Ausführung

Die Leiterbänder bestehen aus Kupfer. Das Isolierprofil ist aus stabilisiertem Hart-PVC beziehungsweise einem hochwertigen Isolations-Kunststoff auf Vinylbasis ausgeführt. Für die chemische Beständigkeit nennt die Dokumentation für PVC eine gute allgemeine chemische Beständigkeit; Montagematerialien aus PC, PA und PBT werden als gut bis teils eingeschränkt chemisch beständig beschrieben.

Das Isolierprofil ist schwer entflammbar und selbstverlöschend. Zusätzlich werden eine Durchschlagsfestigkeit nach DIN IEC 60243 sowie eine Kriechstromfestigkeit nach DIN EN 60112 angegeben.

Bedienerfreundlichkeit

Die Bedien- und Montagefreundlichkeit ist ein zentrales Merkmal des Systems. Die Verbindungstechnik ist so ausgeführt, dass sich die Verbinder selbst in Position führen und spür- und hörbar verriegeln. Dadurch wird die Montage vereinfacht und das Fehlerpotenzial reduziert.

Ebenfalls praxisnah sind die vormontierten Streckenmodule, die gute Zugänglichkeit der Klemmstellen an Stromabnehmer und Einspeisungen sowie das Logistikkonzept mit Basis- und Streckenmodulen. Das spart Suchzeiten, reduziert Rüstaufwand und vereinfacht die Zusammenstellung auf der Baustelle.

Sicherheitsaspekte & Normen

Die Xline ist ein elektrisches Betriebsmittel zur Energiezuführung und darf nur bestimmungsgemäß verwendet werden. Zulässig ist der Einsatz in Innenräumen und im wettergeschützten Außenbereich, im nicht öffentlich zugänglichen Bereich und außerhalb des Handbereichs. Die Schleifleitung darf ausschließlich horizontal eingebaut werden.

Als Schutzart wird IP2X genannt. Für die elektrische Sicherheit verweist die Dokumentation unter anderem auf DIN VDE 0100-410 / IEC 60364-4-41 hinsichtlich des Schutzes durch Abstand sowie auf die 5 Sicherheitsregeln beim Arbeiten an elektrischen Anlagen gemäß DIN VDE 0105-100 / EN 50110-1. Für den Betrieb des Systems werden außerdem UL, CSA und EAC als lokale Zulassungen genannt.

In der Erstinbetriebnahme-Prüfliste wird zusätzlich eine Isolationswiderstandsprüfung mit Bezug auf EN 60204-1 genannt. Der redundante PE-Kontakt des Stromabnehmers wird ausdrücklich in Zusammenhang mit DIN EN 60204-32 genannt.

Nicht zulässig sind insbesondere der Einsatz bei freier Bewitterung, kondensierender Nässe, staubiger Umgebung, brennbaren oder explosiven Gasen oder Stäuben, Spritzwasser sowie in Bereichen mit Anforderungen oberhalb IP2X. Auch zu hohe oder zu niedrige Temperaturen sowie chemische Einflüsse, die die Materialien oder Isoliereigenschaften schädigen, sind unzulässig.

Montagehinweise

Die Montage darf nur durch speziell ausgebildetes Fachpersonal erfolgen. Der Hersteller gibt einen nominalen Aufhängeabstand von 2 m an. Die Installation muss fluchtend mit der Kranbahn erfolgen; für Höhen- und Seitentoleranz werden ±5 mm genannt.

Die Montage beginnt mit der Einspeisung, da diese bereits einen integrierten Fixpunkt enthalten kann. Die Schleifleitungen werden von unten in die Schienenhalter eingehängt und müssen hörbar einrasten. Beim Verbinden der Schienen ist auf den richtigen Klemmentyp zu achten: grau bei 63 A, orange bei 80 A. Diese Klemmen sind laut Anleitung nur für den einmaligen Gebrauch bestimmt.

Bei der Montage ist außerdem darauf zu achten, dass die PE-Markierung durchgehend auf derselben Seite liegt. Die letzte Schiene darf bei Bedarf bauseitig gekürzt werden; dies erfolgt vor der Montage außerhalb des Montagebereichs am Boden. Für die Leitungsführung am Stromabnehmer ist eine zug- und richtkraftfreie Verlegung erforderlich, mit ausreichend Platz unterhalb des Stromabnehmers.

Technische Beschreibung

Passende Artikel/Zubehör

Sinnvolle Ergänzungen zur Xline sind vor allem Streckeneinspeisungen, Zusatzstromabnehmer, Upgrade-Sets für den 5. Pol, Phasenkontroll-LEDs, Schienenhalter, Fixpunktklemmen und Stromabnehmerkonsolen. Für die Integration in bestehende Krananlagen sind außerdem thematisch passende Kastenschleifleitungs-Systemseiten und die Herstellerübersicht auf TOMANRO sinnvoll.
