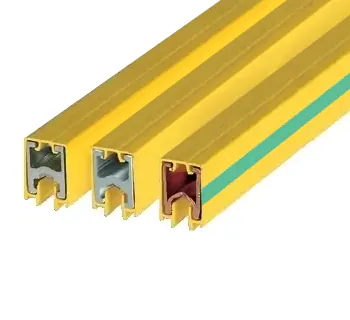

Wampfler Schleifleitungsschiene 0812

Die Schleifleitungsschiene 0812 ist eine isolierte, einzelpolige Schleifleitungsschiene für das System SinglePowerLine 0812 und bildet den tragenden Leiter für die Energieübertragung zu bewegten Verbrauchern. Sie besteht aus einem leitfähigen Schienenkörper und einer Schutzisolation in berührungssicherer Ausführung.

Je nach Anforderung stehen unterschiedliche Leitermaterialien zur Verfügung: Edelstahl, Aluminium mit Edelstahlband, Kupfer sowie der Spezialwerkstoff CopperECO III. Als Isolationsmaterial wird im Standardbereich PVC eingesetzt; für höhere Umgebungstemperaturen kommt das halogenfreie PPE+SB zum Einsatz.

Einsatzbereiche

Die Schleifleitungsschiene 0812 wird in Systemen eingesetzt, in denen eine kompakte, berührungsgeschützte Stromzuführung entlang einer Fahrstrecke benötigt wird. Typische Anwendungen sind verfahrende Anlagen wie Brücken- und Prozesskrane sowie weitere Industrieanwendungen im rauen Einsatzfeld.

Die Ausführung ist für den vorzugsweise geraden Bahnverlauf vorgesehen und dient als Einzelpol-Schiene (PH/PE), die je nach Anlagenaufbau zu mehrpoligen Systemen kombiniert wird.

Unterschiede der Varianten

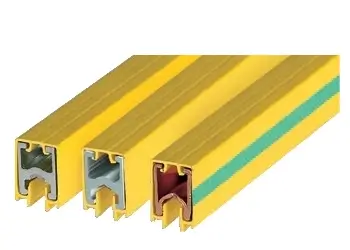

Die Schleifleitungsschiene 0812 ist als PH (Phasenleiter) und PE (Schutzleiter) verfügbar und wird in einer Nennlänge von 4000 mm angeboten. PE-Schienen sind grün/gelb gekennzeichnet, Phasenschienen sind gelb.

Je nach Ausführung deckt das Programm unterschiedliche Nennstromstärken von 25 bis 400 A ab (material- und isolationsabhängig). Für die Isolation werden PVC (Standard) oder halogenfreies PPE+SB (für höhere Umgebungstemperaturen) eingesetzt.

Sicherheitsaspekte & Normen

Als isolierte und berührungsgeschützte Schleifleitungsschiene unterstützt das System eine sichere Energieübertragung im laufenden Betrieb. Die Farbkennzeichnung dient der eindeutigen Zuordnung: Phasenschienen sind gelb, PE-Schienen sind grün/gelb.

Für konkrete Normbezüge oder verbindliche Vorgaben zur Auslegung sind auf der Typenseite keine spezifischen Normnummern genannt.

Passende Artikel/Zubehör

• Schienenhalter 0812 – sichere Aufhängung und definierte Führung der Schleifleitungsschiene.
• Schienenverbinder 081221 – Verbindung von Schienenstößen im System 0812.
• Einspeiseverbinder 0812 – Einspeisung in den Schienenstrang.
• Fixpunktklemmen 0812 – definierte Fixierung für kontrollierte Längenausdehnung.
• Lufttrennstellen 081294-2 – galvanische Trennung von Streckenabschnitten.
• Endkappen 081271-2 – Schienenabschluss und zusätzlicher Berührungsschutz am Ende.
• Stromabnehmer 081209-... – Stromabnahme von der Schiene zur bewegten Einheit.
