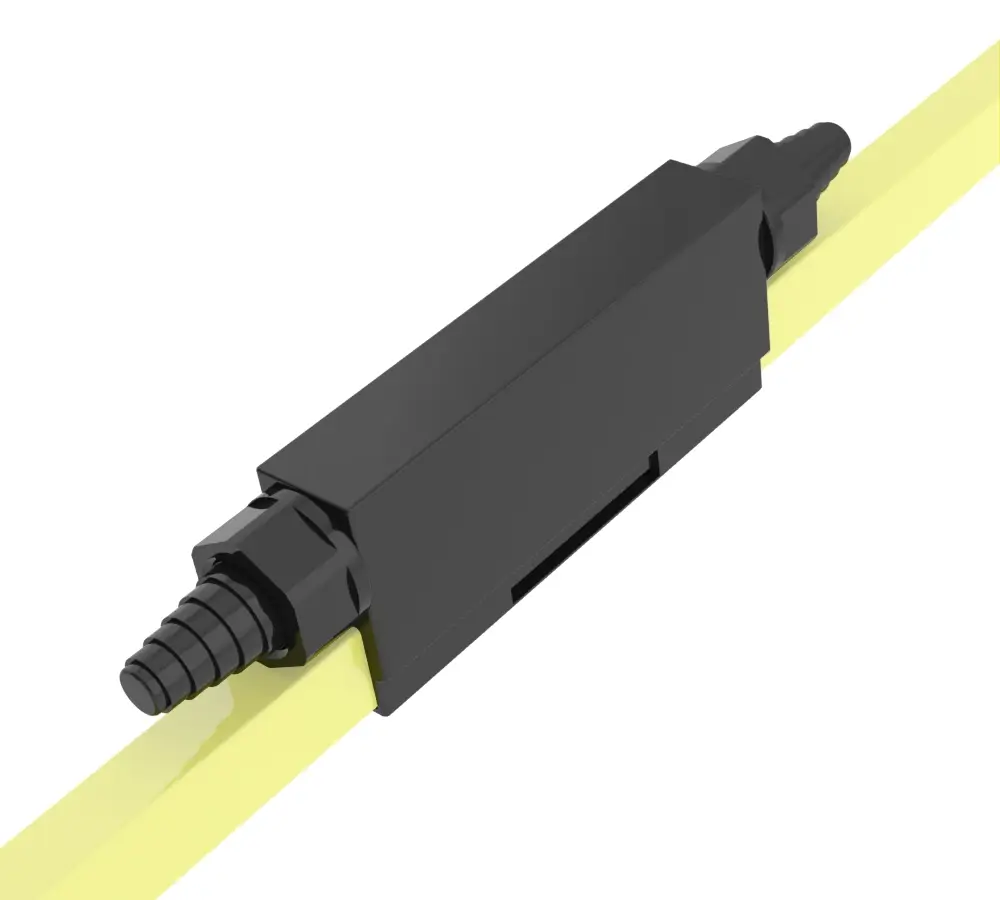

Wampfler Einspeiseverbinder 0812
Der Conductix-Wampfler Einspeiseverbinder 0812 dient zur Energieeinspeisung in die SinglePowerLine 0812-Schleifleitung und wird anstelle normaler Schienenverbinder eingesetzt. Der Anschluss erfolgt über Kabelschuhe und Schraubverbindungen; der Berührungsschutz wird durch verschraubte Isolierkappenhälften realisiert (Anschlussleitungen nicht enthalten).
- Systemkompatibel: ausgelegt für SinglePowerLine 0812.
- Funktion: definierte Energieeinspeisung in den Schienenstrang.
- Einbauprinzip: Einsatz anstelle normaler Schienenverbinder.
- Varianten: ST/AL SS (081251-4), CU SS (081251-5), SS (081251-6).
- Montagevorgaben: Anzugsmoment max. 9.75 Nm.
- Kabeleinführung: max. Leitungs-Außendurchmesser 17.5 mm.
- Korrosionsschutz: vorgesehenes Kontaktfett 080021.
- Berührungsschutz: zwei verschraubte Isolierkappenhälften.
Artikel-Nr.:
Der Conductix-Wampfler Einspeiseverbinder 0812 dient zur Energieeinspeisung in die SinglePowerLine 0812-Schleifleitung und wird anstelle normaler Schienenverbinder eingesetzt. Der Anschluss erfolgt über Kabelschuhe und Schraubverbindungen; der Berührungsschutz wird durch verschraubte Isolierkappenhälften realisiert (Anschlussleitungen nicht enthalten).
- Systemkompatibel: ausgelegt für SinglePowerLine 0812.
- Funktion: definierte Energieeinspeisung in den Schienenstrang.
- Einbauprinzip: Einsatz anstelle normaler Schienenverbinder.
- Varianten: ST/AL SS (081251-4), CU SS (081251-5), SS (081251-6).
- Montagevorgaben: Anzugsmoment max. 9.75 Nm.
- Kabeleinführung: max. Leitungs-Außendurchmesser 17.5 mm.
- Korrosionsschutz: vorgesehenes Kontaktfett 080021.
- Berührungsschutz: zwei verschraubte Isolierkappenhälften.
Informationen: Einspeiseverbinder 0812
Der Einspeiseverbinder 0812 ist eine Komponente zur Energieeinspeisung in die SinglePowerLine 0812-Schleifleitung. Über die Einspeisung wird die elektrische Energie in die Schleifleitung übertragen und dem Stromabnehmer zugeführt.
Die Einspeisungen werden anstelle normaler Schienenverbinder eingesetzt. Die Befestigung erfolgt über Kabelschuhe und Schraubverbindungen; die Anschlussleitungen sind nicht im Lieferumfang enthalten.
Für den Berührungsschutz gibt es zwei Isolierkappenhälften, die mit zwei Muttern verschraubt werden.
Einsatzbereiche
Einsatz in Anlagen mit Schleifleitung zur Versorgung bewegter Verbraucher, bei denen die Energie in einen SinglePowerLine 0812-Schienenstrang eingespeist werden soll, z. B. in der Fördertechnik und bei verfahrenden Maschinen/Komponenten.
Unterschiede der Varianten
Die Ausführungen unterscheiden sich nach Material-/Ausführungsvariante der Einspeisung: ST/AL SS, CU SS und SS (jeweils 1-polig).
Technische Daten (Typenübersicht)
| Ausführung | Polzahl | Artikel-Nr. |
|---|---|---|
| ST/AL SS | 1 | 081251-4 |
| CU SS | 1 | 081251-5 |
| SS | 1 | 081251-6 |
Montagehinweise
- Befestigung über Kabelschuhe und Schraubverbindungen.
- Anzugsmoment max. 9.75 Nm beachten.
- Max. Leitungs-Außendurchmesser 17.5 mm beachten.
- Kontaktfett 080021 verwenden.
- Berührungsschutz über zwei Isolierkappenhälften, verschraubt mit zwei Muttern.
Sicherheitsaspekte
Der Berührungsschutz wird durch die verschraubten Isolierkappenhälften realisiert.
Passende Artikel/Zubehör
- Schleifleitungsschiene 0812 – Systemschiene als Basis für den Schienenstrang.
- Schienenverbinder 081221 – Verbindung von Schienenstößen im Streckenverlauf.
- Schienenhalter 0812 – Befestigung und Führung der Schiene entlang der Strecke.
- Fixpunktklemmen 0812 – definierter Fixpunkt für kontrollierte Längenausdehnung.
- Gelenkarmstromabnehmer 0812 – Stromabnahme vom Schienenstrang zum bewegten Verbraucher.

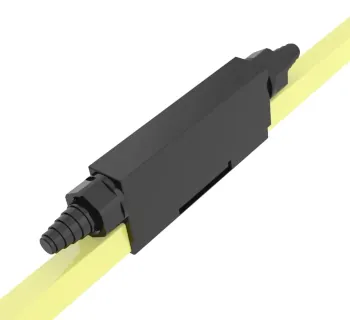

Produktbild
