Schienenverbinder 081221

SinglePowerLine 0812

Wampfler Schienenverbinder 081221

Der Conductix-Wampfler Schienenverbinder 081221 ist ein kompakter Schraubverbinder für SinglePowerLine 0812 und verbindet Schleifleitungsschienen elektrisch und mechanisch zu einem durchgängigen Strang. Für die Montage werden blanke Kontaktflächen, dünn aufgetragenes Kontaktfett (Bestell-Nr. 080021) sowie das Einhalten der Anzugsmomente (Drehmomentschlüssel) gefordert.

Systemkompatibel: ausgelegt für SinglePowerLine 0812.
Mechanisch & elektrisch: sichere Verbindung von Schienenstößen.
Kompakte Bauform: als Schraubverbinder für den Anlagenaufbau.
Korrosionsschutz: Montage mit Kontaktfett (Bestell-Nr. 080021) vorgesehen.
Montagesicherheit: Anzugsmomente sind einzuhalten (Drehmomentschlüssel).
Sicherheitsmerkmal: Verbinder mit Isolationskappe sind aus Sicherheitsgründen nur mit Werkzeug entfernbar.

5 Artikel → Schienenverbinder 081221

Schienenverbinder 081221

Polzahl
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Systemkompatibel: ausgelegt für SinglePowerLine 0812.
Mechanisch & elektrisch: sichere Verbindung von Schienenstößen.
Kompakte Bauform: als Schraubverbinder für den Anlagenaufbau.
Korrosionsschutz: Montage mit Kontaktfett (Bestell-Nr. 080021) vorgesehen.
Montagesicherheit: Anzugsmomente sind einzuhalten (Drehmomentschlüssel).
Sicherheitsmerkmal: Verbinder mit Isolationskappe sind aus Sicherheitsgründen nur mit Werkzeug entfernbar.

Informationen: Schienenverbinder 081221

Der Schienenverbinder 081221 ist ein kompakter Schraubverbinder zum sicheren Verbinden von SinglePowerLine 0812-Schleifleitungsschienen. Er stellt die elektrische und mechanische Verbindung der Schienenenden her und ist für den Aufbau durchgängiger Fahrwege in einpoligen Systemsträngen ausgelegt.

Einsatzbereiche

Typische Anwendungen sind Krananlagen, Fördertechnik, Regalbediengeräte sowie weitere Anlagen mit geraden Verfahrwegen, bei denen bewegte Verbraucher über Schleifleitung versorgt werden.

Varianten

Der Schienenverbinder ist für unterschiedliche Leitermaterial-/Ausführungsvarianten der SinglePowerLine 0812 verfügbar.

Technische Daten (Variantenübersicht)

Ausführung	Polzahl	Artikel-Nr.
1P ST/AL SC GA	1	081221-2
1P CU SC GA	1	081221-3
1P ST/AL SC SS	1
1P CU SC SS	1
1P SS SC	1

Montagehinweise

Kontaktflächen metallisch blank ausführen (alle Kontaktstellen).
Zum Korrosionsschutz Kontaktflächen dünn mit Kontaktfett (Bestell-Nr. 080021) bestreichen.
Für die Klemmschrauben die vorgegebenen Anzugsmomente beachten (Montage mit Drehmomentschlüssel).

Sicherheitsaspekte

Klemmverbinder mit Isolationskappe lassen sich aus sicherheitstechnischen Gründen nur mit Werkzeug wieder entfernen.

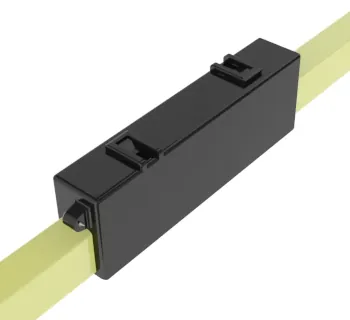

Abbildung

Passende Artikel/Zubehör

Schleifleitungsschiene 0812 – Systemschiene als Basis des 0812-Aufbaus.
Schienenhalter 0812 – Befestigung/Abstützung der Schienen entlang der Strecke.
Fixpunktklemmen 0812 – Fixierung für definierte Längenausdehnung im System.
Einspeiseverbinder 0812 – Einspeisung in die Schiene (statt/ergänzend zu Verbindern).

Schienenverbinder 081221 (Typenseite)

Kompakte Schraubverbinder für SinglePowerLine 0812.
