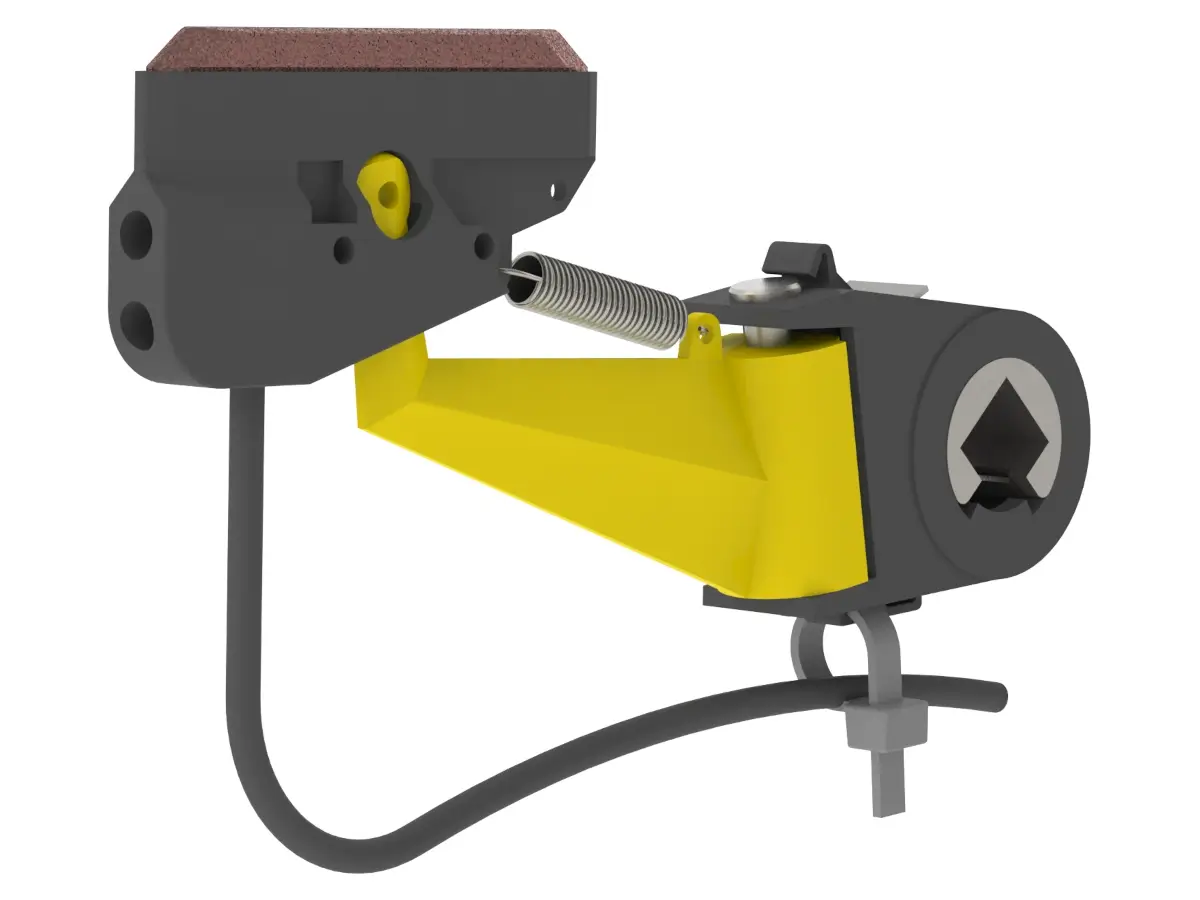

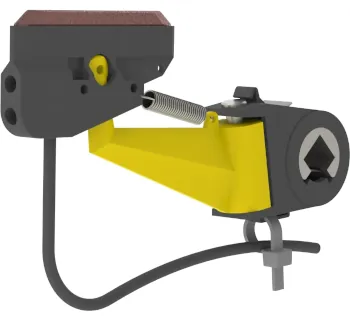

Wampfler Stromabnehmer kurz, 63 mm Kohle

Der Stromabnehmer 081101 in Kurzarmausführung mit 63 mm Schleifkontakt ist für das Schleifleitungssystem SingleFlexLine 0811 ausgelegt und stellt die schleifende elektrische Verbindung zwischen Schleifleitungsschiene und bewegtem Verbraucher her.

Diese Ausführung ist laut Typenseite für Anlagen mit Überfahrten sowie Trennstellen vorgesehen; an Trennstellen eignet sie sich insbesondere bei geringen Abweichungen im Bahnverlauf. Die Variante ist für 16 A und 55 A spezifiziert und arbeitet mit definierter Anpresskraft sowie festgelegter Ausschwenkung zur Kompensation von Versätzen.

Einsatzbereiche

• Fördertechnik und Materialfluss mit Schleifleitungs-Energiezuführung
• Krananlagen und fahrende Verbraucher mit SingleFlexLine 0811
• Anlagen mit Überfahrten (z. B. definierte Übergangsstellen im Streckenaufbau)
• Trennstellen bei geringen Abweichungen im Bahnverlauf

Varianten & Unterschiede

Auf der Typenseite sind Ausführungen mit Polzahl 1 (PH) sowie Polzahl 1 (PE) aufgeführt. Weitere Artikelvarianten werden in der Typenliste als 8 Artikel angezeigt.

Sicherheitsaspekte & Betriebshinweise

• Anpresskraft und Ausschwenkung sind anwendungskritisch: Versätze sollten innerhalb der angegebenen Beweglichkeit (± 20 mm vertikal / ± 16 mm horizontal) liegen, um Kontaktqualität und Verschleiß zu kontrollieren.
• Für Überfahrten und Trennstellen ist eine passende Systemauslegung (Anzahl/Position der Stromabnehmer) erforderlich, damit die Versorgung auch bei kurzzeitigen Kontaktwechseln stabil bleibt.

Passende Artikel/Zubehör

• SingleFlexLine 0811 Schleifleitungsschienen – Basis für den Streckenaufbau der Schleifleitung
• Einfahrtrichter kurz – Führungselement für definierte Überfahrten im 0811-System
• Einfahrtrichter lang – Führungselement für größere Überfahrabstände
• Stromabnehmer kurz, 40 mm Kohle – alternative Kurzarmausführung mit anderer Schleifkohlenlänge
• Stromabnehmer lang, 63 mm-Kohle – Langarmausführung für Anwendungen mit größerer seitlicher/vertikaler Abweichung
