Wampfler Stromabnehmerkopf

Kupfer-Graphitkohlen

Kupfer-Graphitkohlen besitzen eine hohe mechanische Festigkeit und können höhere Ströme übertragen. Sie werden in Anlagen mit Trichtern und höherer Anzahl von Überfahrten eingesetzt.

Graphitkohlen

Die auch als Reinkohle bezeichneten Schleifkohlen bestehen aus einem speziell behandelten Graphitwerkstoff und verfügen so über gute Gleit- und Kontakteigenschaften. Durch den hohen Lubrikatanteil haben diese Kohlen eine hohe Laufruhe und Laufleistung durch geringeren Abrieb. Sie sind durch den geringen Übergangswiderstand ideal für die Übertragung von Daten (Mindeststrombelastung 1 A empfohlen).
Einschränkungen sind im Bereich der Strombelastung und in der Beständigkeit im Kollisionsfall gegeben. Graphitkohlen sind gegenüber Kupfer-Graphitkohlen bruchempfindlich. Aus diesem Grund wird empfohlen Neuanalagen mit Kupfergraphitkohlen einzufahren und erst nach der erfolgten Inbetriebnahme oder beim nächsten Kohlewechsel auf die Reinkohle umzustellen.

Standzeit/Lebensdauer der Schleifkohlen

Da die Standzeit in erster Linie von Umgebungsparametern wie Feuchtigkeit, Anlagenverhalten, Geschwindigkeit, Betriebsart, Einbauposition etc. bestimmt wird, sind Standzeitangaben nur bedingt möglich, Richtwerte sind auf Anfrage verfügbar.

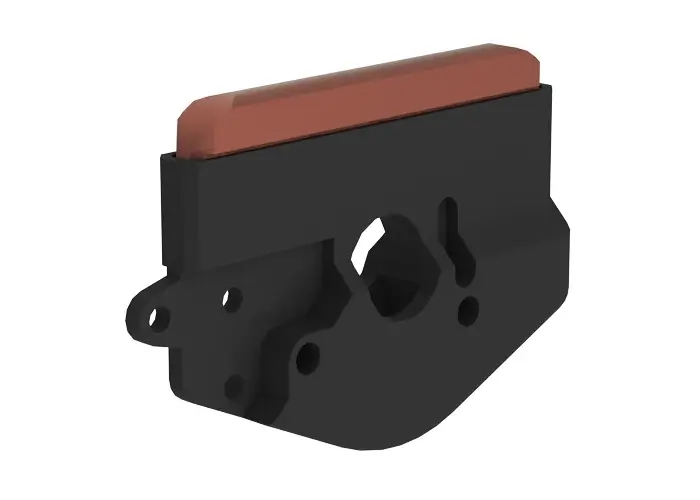

Der Stromabnehmerkopf ist der austauschbare Kontaktträger am Stromabnehmer und greift in die Schleifleitungsschienen des Systems SingleFlexLine 0811 ein. Er wird mit einer dauerhaft vorhandenen Anpresskraft gegen die Schiene gedrückt, übernimmt die Stromübertragung an der Kontaktstelle und leitet die Energie über die Anschlussleitung am Stromabnehmer zum bewegten Verbraucher weiter.

Einsatzbereiche

Stromabnehmerköpfe werden überall dort eingesetzt, wo bewegte Verbraucher sicher mit Energie versorgt werden müssen, z. B. an Krananlagen, Hängebahnen, Fördertechnik, Verschiebewagen sowie in Intralogistik und Industrieanlagen mit längeren Fahrwegen. Typisch ist der Einsatz bei Anwendungen mit wiederkehrenden Fahrbewegungen, bei denen eine zuverlässige Kontaktgabe zur Schleifleitung erforderlich ist.

Varianten und Unterschiede

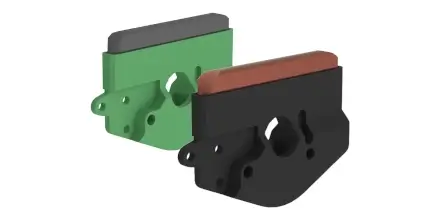

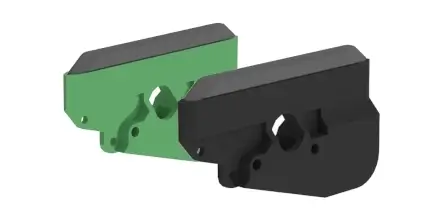

Die Ausführungen unterscheiden sich nach Polzahl (Phase PH oder Schutzleiter PE), nach Länge (48 mm oder 68 mm) sowie nach Nennstrom (16 A, 40 A bzw. 55 A). Die Auswahl erfolgt passend zur verwendeten Stromabnehmer-/Schienenkonfiguration und dem geforderten Strombedarf.

Werkstoff der Schleifkohle

• Kupfer-Graphitkohlen besitzen eine hohe mechanische Festigkeit und können höhere Ströme übertragen; sie werden u. a. bei Anwendungen mit Trichtern und höherer Anzahl von Überfahrten eingesetzt.
• Graphitkohlen (auch Reinkohle) bieten gute Gleit- und Kontakteigenschaften, hohe Laufruhe und Laufleistung durch geringeren Abrieb; durch geringen Übergangswiderstand eignen sie sich besonders für Datenübertragung (Mindeststrombelastung 1 A empfohlen). Einschränkungen bestehen bei der Strombelastung und der Beständigkeit bei Kollision; Graphitkohlen sind gegenüber Kupfer-Graphitkohlen bruchempfindlicher.

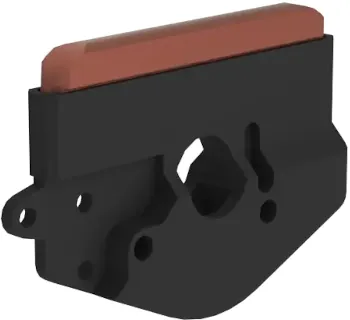

Produktbild

Passende Artikel/Zubehör

• SingleFlexLine 0811 Schleifleitungsschienen für die Energieübertragung entlang der Fahrstrecke.
• Stromabnehmer als Träger der Stromabnehmerköpfe am bewegten Verbraucher.
• Einspeisungen zur Einspeisung der elektrischen Energie in das Schleifleitungssystem.
• Schienenhalter und Schienenverbinder zur Montage und zum Verbinden der Schleifleitungsschienen.
• Einfahrtrichter zur Unterstützung beim Einfahren in die Schleifleitungsschiene (anwendungsabhängig).
