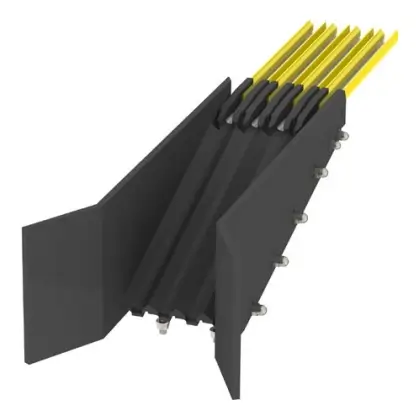

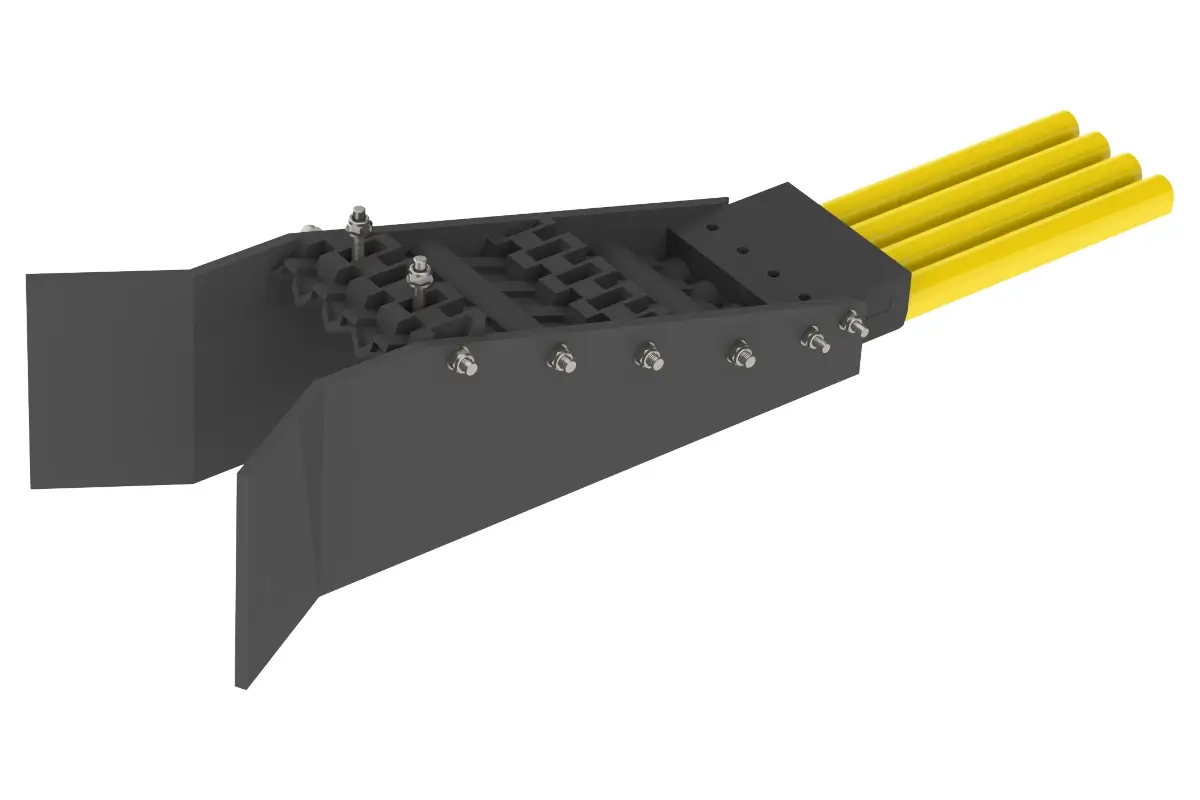

Wampfler Einfahrtrichter lang
Der Conductix-Wampfler Einfahrtrichter lang (081182) ist ein Führungselement für Trennstellen und größere Überfahrabstände im System SingleFlexLine 0811 und führt den Stromabnehmer kontrolliert in die Schleifleitung ein. Er ist nur für den Langarm-Stromabnehmer 081102 vorgesehen und ermöglicht ± 30 mm horizontal sowie ± 25 mm vertikal bei maximal 80 m/min Überfahrtgeschwindigkeit.
- Für größere Überfahrabstände und Trennstellen im 0811-System
- Exklusiv kompatibel mit Langarm-Stromabnehmer 081102 (Überfahrt)
- Toleranzausgleich: ± 30 mm horizontal / ± 25 mm vertikal
- Max. Überfahrtgeschwindigkeit: 80 m/min (höher nur auf Anfrage)
- Isolationsbauteil mit Kunststofflaufflächen (verschleißbehaftet)
- Distanzklötze erforderlich, um außerhalb der Schleifleitung den Polabstand zu halten
- Varianten für 2, 3 und 4 Pole (bei L=350 mm)
Länge
Artikel-Nr.:
Der Conductix-Wampfler Einfahrtrichter lang (081182) ist ein Führungselement für Trennstellen und größere Überfahrabstände im System SingleFlexLine 0811 und führt den Stromabnehmer kontrolliert in die Schleifleitung ein. Er ist nur für den Langarm-Stromabnehmer 081102 vorgesehen und ermöglicht ± 30 mm horizontal sowie ± 25 mm vertikal bei maximal 80 m/min Überfahrtgeschwindigkeit.
- Für größere Überfahrabstände und Trennstellen im 0811-System
- Exklusiv kompatibel mit Langarm-Stromabnehmer 081102 (Überfahrt)
- Toleranzausgleich: ± 30 mm horizontal / ± 25 mm vertikal
- Max. Überfahrtgeschwindigkeit: 80 m/min (höher nur auf Anfrage)
- Isolationsbauteil mit Kunststofflaufflächen (verschleißbehaftet)
- Distanzklötze erforderlich, um außerhalb der Schleifleitung den Polabstand zu halten
- Varianten für 2, 3 und 4 Pole (bei L=350 mm)
Informationen: Einfahrtrichter lang
Der Einfahrtrichter lang (Typ 081182) ist ein Führungselement für Trennstellen bzw. Überfahrbereiche im Schleifleitungssystem SingleFlexLine 0811. Er dient dazu, den Stromabnehmer kontrolliert in das Schleifleitungssystem einzuführen, wenn zwischen zwei Schienenabschnitten eine größere Entfernung zu überfahren ist oder wenn eine definierte Einführungsstelle benötigt wird.
Die lange Ausführung ist nur zur Verwendung mit dem Langarm-Stromabnehmer 081102 für Überfahrt vorgesehen und kompensiert eine horizontale Ablenkung von ± 30 mm sowie eine vertikale Ablenkung von ± 25 mm. Die maximal zulässige Überfahrtgeschwindigkeit beträgt 80 m/min; höhere Geschwindigkeiten sind laut Herstellerangabe auf Anfrage.
Die Trichter sind als Isolationsbauteil aufgebaut und die Kunststofflaufflächen unterliegen dem Verschleiß. Bei Einsatz eines Trichters sind Distanzklötze am Stromabnehmerkopf zu verwenden, um die Köpfe außerhalb der Schleifleitung auf Polabstand zu halten.
Einsatzbereiche
- Fördertechnik und Materialfluss mit Trennstellen im Schienenstrang und definierter Überfahrt
- Elektrohängebahnen (EHB) und schienengeführte Transportsysteme mit Segmentierung der Energiezuführung
- Anwendungen mit größerem Abstand zwischen zwei Schleifleitungsabschnitten, bei denen ein sicherer Einlauf geführt werden muss
- Einführungsstellen, an denen zusätzliche Fahrzeuge gezielt in den Fahrbetrieb eingebunden werden sollen
Varianten & Unterschiede
Die Ausführungen unterscheiden sich nach Polzahl. Für den Einfahrtrichter lang sind Varianten für 2, 3 und 4 Pole aufgeführt; die Länge beträgt bei allen Varianten 350 mm.
Sicherheitsaspekte & Betriebshinweise
- Kompatibilität: Verwendung nur mit Langarm-Stromabnehmer 081102 für Überfahrt.
- Geschwindigkeit: 80 m/min maximale Überfahrtgeschwindigkeit einhalten; höhere Geschwindigkeiten nur auf Anfrage.
- Toleranzen: Betrieb innerhalb der zulässigen Ablenkungen (± 30 mm horizontal / ± 25 mm vertikal), um Fehlführung und erhöhten Verschleiß zu vermeiden.
- Isolationsbauteil: Der Einfahrtrichter ist elektrisch isolierend aufgebaut; die Kunststofflaufflächen sind verschleißbehaftet.
- Distanzklötze: Distanzklötze am Stromabnehmerkopf verwenden, damit die Köpfe außerhalb der Schleifleitung auf Polabstand gehalten werden.
- Strombedarf: In Anlagen mit Einfahrtrichtern müssen ausreichend Stromabnehmer vorhanden sein und so angeordnet werden, dass stets die benötigte Anzahl Stromabnehmer für den erforderlichen Strom im Eingriff ist.
Technische Daten (Typenübersicht)
| Ausführung | Polzahl | Länge | Gewicht | Artikel-Nr. |
|---|---|---|---|---|
| 2P L=350MM NE | 2 | 350 mm | ca. 0.54 kg | 081182-20x2x25 |
| 3P L=350MM NE | 3 | 350 mm | ca. 0.60 kg | 081182-20x3x25 |
| 4P L=350MM NE | 4 | 350 mm | ca. 0.66 kg | 081182-20x4x25 |
Einbaumaße (b1 / b2 / b3)
| Typ | b1 | b2 | b3 |
|---|---|---|---|
| Einfahrtrichter 2-polig | 110 mm | 40 mm | - |
| Einfahrtrichter 3-polig | 130 mm | 60 mm | 20 mm |
| Einfahrtrichter 4-polig | 150 mm | 80 mm | 40 mm |
Passende Artikel/Zubehör
- Langarm-Stromabnehmer 081102 – vorgesehener Stromabnehmer für die Verwendung mit Einfahrtrichter lang
- Einfahrtrichter kurz – Alternative für Überfahrstellen mit geringerer Entfernung
- SingleFlexLine 0811 Schleifleitungsschienen – Schienenbasis für den Streckenaufbau
- Schienenverbinder 0811 – Verbinder für den Schienenstoß im 0811-System
- Endkappe 0811 – Abschluss/Berührungsschutz am Schienenende
