Einspeiseschuhe

Wampfler Einspeiseschuhe

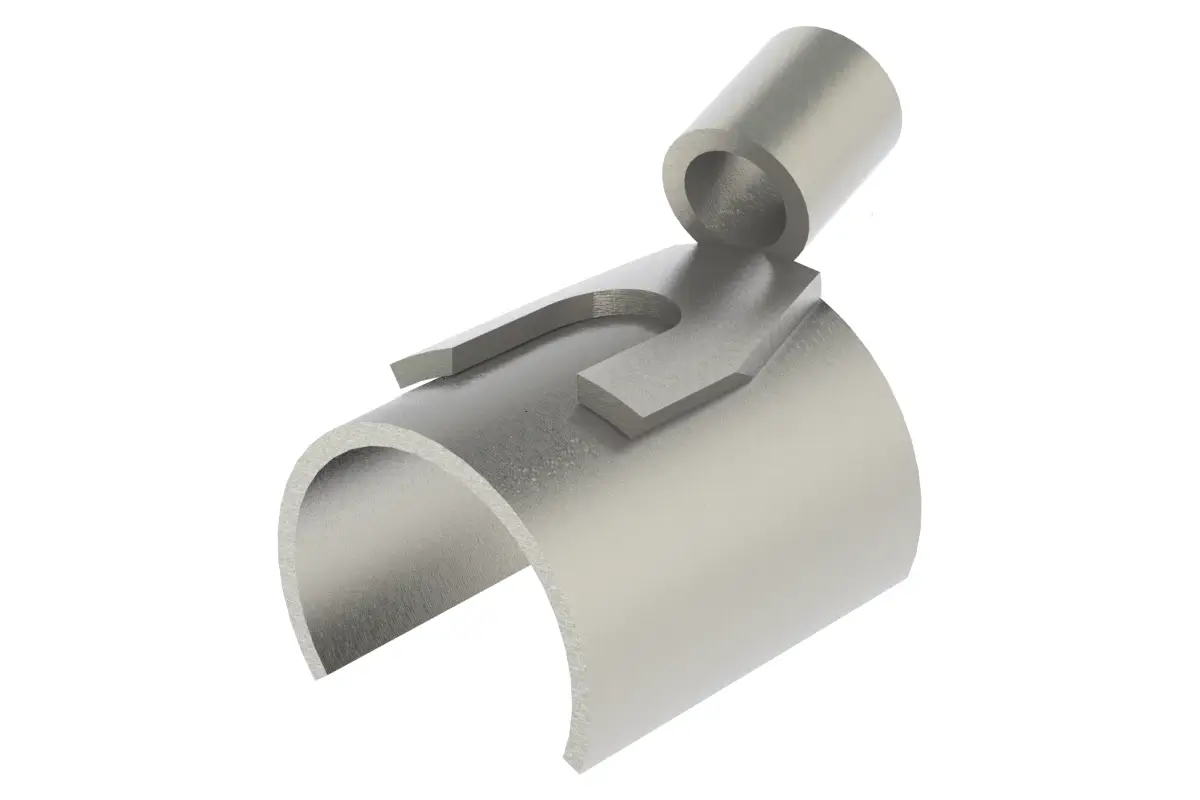

Die Conductix-Wampfler Einspeiseschuhe (081154) rüsten Endkappen, Überfahrkappen und Lufttrennstellen der SingleFlexLine 0811 zu einem flexiblen Einspeisepunkt auf. Sie sind als Ausführung mit DIN Flachsteckhülse oder mit Quetschverbindung erhältlich, wobei für Schutzleiterverbindungen die Quetschverbindung zu verwenden ist.

Flexibler Einspeisepunkt durch Nachrüstung von Endkappen, Überfahrkappen und Lufttrennstellen
Varianten mit DIN Flachsteckhülse oder Quetschverbindung
Schutzleiter-tauglich: Für PE ausdrücklich Quetschverbindung vorgesehen
Montage: Einspeiseschuh wird auf die Schiene aufgedreht
1-polig für 35 A / 45 A (laut Typenübersicht) mit 6 mm² Leiterquerschnitt

4 Artikel → Einspeiseschuhe

Einspeiseschuhe

Polzahl
Nennstrom
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Flexibler Einspeisepunkt durch Nachrüstung von Endkappen, Überfahrkappen und Lufttrennstellen
Varianten mit DIN Flachsteckhülse oder Quetschverbindung
Schutzleiter-tauglich: Für PE ausdrücklich Quetschverbindung vorgesehen
Montage: Einspeiseschuh wird auf die Schiene aufgedreht
1-polig für 35 A / 45 A (laut Typenübersicht) mit 6 mm² Leiterquerschnitt

Informationen: Einspeiseschuhe

Die Einspeiseschuhe (Typ 081154) ermöglichen, Endkappen, Überfahrkappen und Lufttrennstellen im System SingleFlexLine 0811 als Einspeisung aufzurüsten. Damit lassen sich Einspeisstellen praxisnah dort realisieren, wo sie im Streckenlayout benötigt werden – ohne einen separaten Einspeiseverbinder am Streckenende vorauszusetzen.

Zur Auswahl stehen Einspeiseschuhe mit DIN Flachsteckhülse sowie Einspeiseschuhe mit Quetschverbindung. Bei Schutzleiterverbindungen sind ausdrücklich die Einspeiseschuhe mit Quetschverbindung zu verwenden.

Einsatzbereiche

Fördertechnik und Materialfluss mit modularen Streckenabschnitten und bedarfsgerechten Einspeisepunkten
Elektrohängebahnen (EHB) und schienengeführte Transportsysteme mit Segmentierung über End- und Trennstellen
Anlagen, bei denen Endkappen oder Lufttrennstellen als Einspeisepunkt genutzt werden sollen

Varianten & Unterschiede

Die Einspeiseschuhe sind in Ausführungen mit DIN Flachsteckhülse sowie mit Quetschverbindung verfügbar. Für Schutzleiterverbindungen (PE) ist die Ausführung mit Quetschverbindung vorgesehen.

Montagehinweise

Bei der Montage wird der Einspeiseschuh auf die Schiene aufgedreht.
Die Aufrüstung erfolgt an Endkappen, Überfahrkappen oder Lufttrennstellen, die dadurch als Einspeisung nutzbar werden.
Für Schutzleiterverbindungen ausschließlich die Ausführung mit Quetschverbindung einsetzen.

Technische Daten (Typenübersicht)

Bezeichnung	Polzahl	Nennstrom	Leiterquerschnitt
Einspeiseschuh 081154 – 35A 6MM2	1	35 A	6 mm²
Einspeiseschuh 081154 – 45A 6MM2	1	45 A	6 mm²
Einspeiseschuh 081154 – 45A 6MM2	1	54 A	6 mm²

Passende Artikel/Zubehör

Endkappe 0811 – Abschluss/Überfahrt; mit Einspeiseschuh als Einspeisepunkt nutzbar
Lufttrennstelle 0811 – galvanische Trennung; mit Einspeiseschuh als Einspeisung nutzbar
Einspeisung 0811 – Einspeiseverbinder mit Anschlussmöglichkeit am Bajonettteil
Schleifleitungsschienen 0811 – Systemschienen als Basis der Streckeninstallation
Schienenverbinder 0811 – Verbinder für den Schienenstoß im Bajonettsystem
