Schienenverbinder

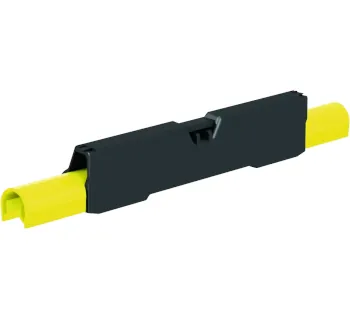

Wampfler Schienenverbinder

Die Conductix-Wampfler Schienenverbinder für SingleFlexLine 0811 verbinden Schleifleitungsschienen sicher und stellen die elektrische sowie mechanische Verbindung im Streckenverlauf her. Durch die Bajonetttechnik und die Möglichkeit, Verbinderstellen als Dehnelement zu nutzen, eignet sich das System besonders für modulare Anlagenaufbauten.

Zuverlässige Verbindung der Schleifleitungsschienen (mechanisch und elektrisch)
Bajonettverbinder für schnellen, praxisnahen Systemaufbau
Dehnungsausgleich möglich: Verbinderstelle als Dehnelement nutzbar
Montagefreundlich: Auslegung für werkzeugarme/werkzeuglose Schritte (Eindrehen/Klipsen)
Varianten als ein- und zweiteilige Ausführung verfügbar

4 Artikel → Schienenverbinder

Schienenverbinder

Polzahl
Nennstrom
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Zuverlässige Verbindung der Schleifleitungsschienen (mechanisch und elektrisch)
Bajonettverbinder für schnellen, praxisnahen Systemaufbau
Dehnungsausgleich möglich: Verbinderstelle als Dehnelement nutzbar
Montagefreundlich: Auslegung für werkzeugarme/werkzeuglose Schritte (Eindrehen/Klipsen)
Varianten als ein- und zweiteilige Ausführung verfügbar

Informationen: Schienenverbinder

Die Schienenverbinder für das Schleifleitungssystem SingleFlexLine 0811 verbinden die isolierten Schleifleitungsschienen zuverlässig miteinander und stellen die elektrische sowie mechanische Verbindung im Streckenverlauf her. Das System arbeitet mit einem bewährten Bajonettverbinder, der durch Vergrößerung der Schienenausklinkung als Dehnelement eingesetzt werden kann, sodass separate Dehnelemente in vielen Fällen nicht erforderlich sind.

Die Montage ist auf schnelle Abläufe ausgelegt und erfolgt werkzeuglos durch Eindrehen und Klipsen. Dadurch eignen sich die Verbinder besonders für Anlagen, bei denen eine zügige Installation und ein servicefreundlicher Aufbau wichtig sind.

Einsatzbereiche

Elektrohängebahnen (EHB) und schienengeführte Transportsysteme
Fördertechnik und Materialflussanlagen mit bewegten Fahrwerken
Sortieranlagen und interne Logistik, bei denen Streckenabschnitte modular aufgebaut werden
Systemaufbauten mit geplantem Dehnungsausgleich über Verbinderstellen

Varianten & Unterschiede

Die Schienenverbinder sind als ein- und zweiteilige Ausführung verfügbar. Je nach Ausführung stehen Varianten für ST/SS (Stahl/Edelstahl-Kennzeichnung) sowie CU (Kupfer) zur Verfügung.

Montage & Praxis-Hinweise

Werkzeuglose Montage: Verbindung durch Eindrehen und Klipsen für schnellen Aufbau.
Dehnungskonzept: Durch Anpassung der Schienenausklinkung kann der Verbinder als Dehnelement genutzt werden.
Systemkompatibilität: Ausgelegt für das Programm SingleFlexLine 0811 mit Bajonetttechnik.

Produktbild

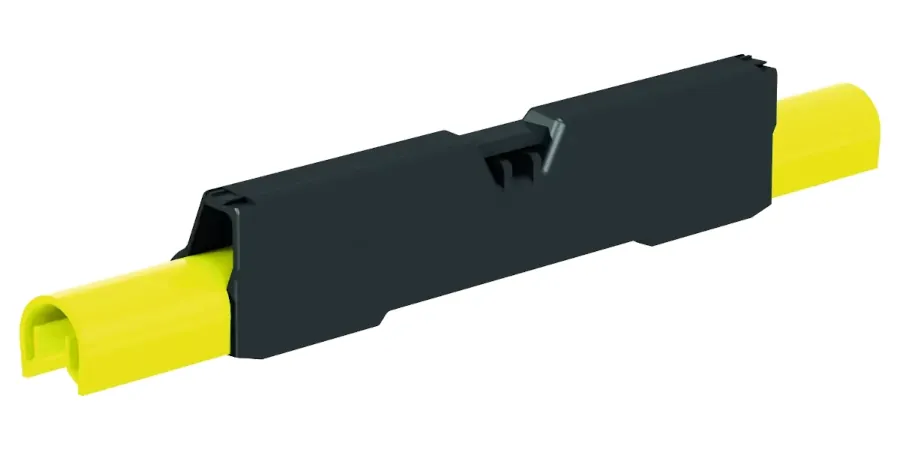

Conductix-Wampfler Schienenverbinder SingleFlexLine 0811

Technische Daten (Typenübersicht)

Ausführung	Polzahl	Variante	Nennstrom
Bajonettverbinder, einteilig	1	ST/SS	100 A
Bajonettverbinder, zweiteilig	1	ST/SS	100 A
Bajonettverbinder, einteilig	1	CU	100 A
Bajonettverbinder, zweiteilig	1	CU	100 A

Passende Artikel/Zubehör

SingleFlexLine 0811 Schleifleitungsschienen – passende Schienenprofile für den Systemaufbau
Einspeisung 0811 – Netzanbindung über Einspeiseverbinder am Bajonettteil
Fixpunktklemme 0811 – definierter Bezugspunkt für kontrollierte Wärmeausdehnung
Lufttrennstelle 0811 – galvanische Trennung zwischen Streckenabschnitten
Endkappe 0811 – Abschluss und Berührungsschutz am Schienenende (auch für Überfahrten nutzbar)
Schienenhalter für Single-FlexLine – sichere Aufnahme der Schienen und Gleiten bei Längsausdehnung
