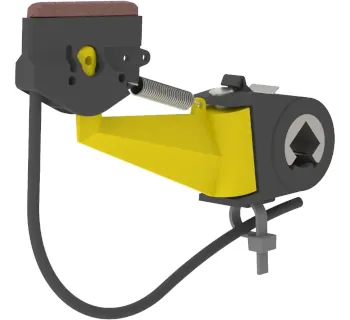

Wampfler Stromabnehmer kurz, 40 mm Kohle

Der Stromabnehmer 081101 in Kurzarmausführung mit 40 mm Schleifkontakt ist für das Schleifleitungssystem SingleFlexLine 0811 ausgelegt und stellt die elektrische Kontaktierung zur Schleifleitung über eine kompakte Bauform sicher. Er wird vorzugsweise in Anlagen ohne Überfahrten und an Trennstellen mit geringen Abweichungen im Bahnverlauf eingesetzt.

Die kurze Ausführung ist auf kompakte Einbausituationen und einen geringen Schienenversatz zur Ideallinie ausgelegt; für größere Abweichungen wird im System eine Langarmausführung beschrieben. Die Auswahl des passenden Stromabnehmers erfolgt anwendungsbezogen u. a. nach Armlänge, Schleifkohlenlänge und dem Schleifkohlenmaterial (z. B. für höhere Ströme bzw. höhere mechanische Anforderungen).

Einsatzbereiche

• Fördertechnik und Materialfluss mit stationärer Schleifleitungsstrecke ohne Überfahrten
• Elektrohängebahnen (EHB) und schienengeführte Transportsysteme mit geringem Schienenversatz
• Kran- und Hebezeuganlagen mit Schleifleitung und stabiler Bahngeometrie
• Anlagenabschnitte mit Trennstellen, sofern nur geringe Abweichungen im Bahnverlauf vorliegen

Varianten & Unterschiede

Auf der Typenseite sind Ausführungen mit Polzahl 1 (PH) sowie Polzahl 1 (PE) aufgeführt.

Technische Merkmale

• Schleifkontakt: 40 mm
• Nennstrom: 16 A und 40 A
• Anpresskraft: 3 N
• Ausschwenkung vertikal: ± 20 mm
• Ausschwenkung horizontal: ± 16 mm

Hinweise zur Auslegung im System

• Armlänge: Kurzarmausführung für kompakte Einbausituation und geringen Schienenversatz zur Ideallinie; Langarmausführung für Anwendungen mit größeren Abweichungen bis max. 30 mm von der Ideallinie.
• Schleifkohlenmaterial: Kupfer-Graphit-Kohlen für höhere Ströme und höhere mechanische Anforderungen; Reinkohlen oder Graphitkohlen für geringere Ströme und Datensignale.
• Distanzelemente: Für den Einsatz mit Trichtern wird der Stromabnehmerkopf außerhalb der Schleifleitung über Distanzelemente seitlich am Stromabnehmerkopf auf Polabstand gehalten.

Passende Artikel/Zubehör

• Einfahrtrichter kurz – Führungselement für Überfahrten im 0811-System
• Einfahrtrichter lang – Führungselement für größere Überfahrabstände
• Stromabnehmer lang, 63 mm Kohle – Alternative für Anwendungen mit größeren Abweichungen zur Ideallinie
• SingleFlexLine 0811 Schleifleitungsschienen – Schienenbasis für den Streckenaufbau
• Schienenhalter – Montagehalter zur sicheren Aufnahme der Schienen
