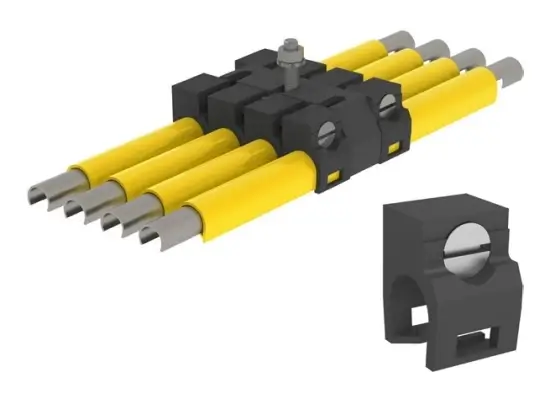

Wampfler Fixpunktklemme 0811

Die Fixpunktklemme 0811 dient zur mechanischen Fixierung der Schleifleitungsschiene an der Montagestruktur im System SingleFlexLine 0811. Der Fixpunkt ist der Bezugspunkt, an dem die Schleifleitungsschienen über Fixpunktklemmen und Schienenhalter mit dem Unterbau verbunden werden.

Vom Fixpunkt aus kann sich die Schleifleitung ausdehnen und gleitet in den anderen Schienenhaltern. Damit hält die Fixpunktklemme die Schleifleitung in Position und verhindert ein „Wandern“ des Systems.

Einsatzbereiche

• Schleifleitungssysteme in der Fördertechnik und im Materialfluss, bei denen eine definierte Fixierung der Strecke erforderlich ist.
• Lange Anlagen bzw. Streckenabschnitte mit Wärmeausdehnung, bei denen der Dehnungsausgleich über gleitende Halter erfolgt.
• Anwendungen, in denen eine stabile Referenzposition für die Schleifleitung benötigt wird, um ein Verschieben zu vermeiden.

Funktion & Montagehinweise

• Verwendung: Fixpunkte müssen zusammen mit einem am Fahrbahnprofil verschraubten Schienenhalter verwendet werden.
• Klemmprinzip: Durch Anziehen der Schraube am Fixpunkt wird das Bauteil auf die Schiene geklemmt.
• Dehnungskonzept: Vom Fixpunkt aus kann die Schleifleitung frei dehnen und in den übrigen Haltern gleiten.
• Bedarf: Je 2 Stück pro Pol.

Varianten

Die Fixpunktklemme 0811 ist in unterschiedlichen Ausführungen verfügbar. Beide gelisteten Varianten sind für Polzahl 1 ausgelegt und als Fixpunktklemme mit Absatz beschrieben.

Passende Artikel/Zubehör

• SingleFlexLine 0811 Schleifleitungsschienen – Basisprofile für den Streckenaufbau
• Schienenhalter für SingleFlexLine – Aufnahme der Schienen und Führung bei Dehnung
• Schienenverbinder – Verbindung der Schienensegmente im Bajonettsystem
• Einspeisung 0811 – Netzanbindung der Strecke am Bajonettteil
• Lufttrennstelle 0811 – galvanische Trennung zwischen Streckenabschnitten
• Endkappe 0811 – Abschluss und Berührungsschutz am Schienenende
