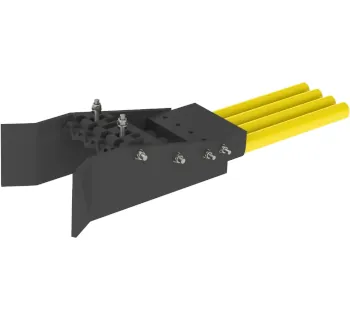

Wampfler Einfahrtrichter kurz
Der Conductix-Wampfler Einfahrtrichter kurz (081182) führt den Stromabnehmer bei Überfahrten im System SingleFlexLine 0811 sicher in die Schleifleitung ein und unterstützt die Zentrierung an Übergängen. Er ist für Kurzarm-Stromabnehmer 081101 und Langarm-Stromabnehmer 081102 vorgesehen und kompensiert ± 15 mm horizontal sowie ± 8 mm vertikal bei maximal 60 m/min Überfahrtgeschwindigkeit.
- Sichere Führung des Stromabnehmers bei Überfahrten und Übergängen
- Kompatibel mit 081101 (Kurzarm) und 081102 (Langarm) für Überfahrt
- Toleranzausgleich: ± 15 mm horizontal / ± 8 mm vertikal
- Max. Überfahrtgeschwindigkeit: 60 m/min
- Varianten für unterschiedliche Polzahlen (bei L=230 mm)
Länge
Artikel-Nr.:
Der Conductix-Wampfler Einfahrtrichter kurz (081182) führt den Stromabnehmer bei Überfahrten im System SingleFlexLine 0811 sicher in die Schleifleitung ein und unterstützt die Zentrierung an Übergängen. Er ist für Kurzarm-Stromabnehmer 081101 und Langarm-Stromabnehmer 081102 vorgesehen und kompensiert ± 15 mm horizontal sowie ± 8 mm vertikal bei maximal 60 m/min Überfahrtgeschwindigkeit.
- Sichere Führung des Stromabnehmers bei Überfahrten und Übergängen
- Kompatibel mit 081101 (Kurzarm) und 081102 (Langarm) für Überfahrt
- Toleranzausgleich: ± 15 mm horizontal / ± 8 mm vertikal
- Max. Überfahrtgeschwindigkeit: 60 m/min
- Varianten für unterschiedliche Polzahlen (bei L=230 mm)
Informationen: Einfahrtrichter kurz
Der Einfahrtrichter 081182 in kurzer Ausführung ist ein Führungselement für Überfahrten im Schleifleitungssystem SingleFlexLine 0811 von Conductix-Wampfler. Er führt den Stromabnehmer beim definierten Ein- und Ausfahren in die Schleifleitung und unterstützt die sichere Zentrierung des Stromabnehmerkopfes an Übergängen bzw. getrennten Schienenabschnitten.
Der Einfahrtrichter ist für den Einsatz mit Kurzarm-Stromabnehmern 081101 sowie Langarm-Stromabnehmern 081102 (jeweils für Überfahrt) vorgesehen. Er kompensiert eine horizontale Ablenkung von ± 15 mm und eine vertikale Ablenkung von ± 8 mm; die maximal zulässige Überfahrtgeschwindigkeit beträgt 60 m/min.
Einsatzbereiche
- Förder- und Fahranlagensysteme mit definierten Ein- und Ausfahrstellen aus der Schleifleitung
- Überfahrstellen zwischen getrennten Schienenabschnitten (z. B. Übergänge/Trennstellen im Streckenaufbau)
- Kran- und Hebezeuganlagen mit Schleifleitung, in denen Überfahrten betriebssicher geführt werden müssen
- Streckenbereiche mit toleranzbehafteten Versätzen, die innerhalb der angegebenen Ablenkungen liegen
Varianten & Unterschiede
Der Einfahrtrichter kurz ist in Varianten mit unterschiedlicher Polzahl verfügbar. Alle Ausführungen sind auf Länge 230 mm ausgelegt und unterscheiden sich in der Polzahl sowie der jeweiligen Artikelnummer.
Sicherheitsaspekte & Betriebshinweise
- Geschwindigkeitsbegrenzung: Maximal 60 m/min Überfahrtgeschwindigkeit einhalten.
- Toleranzen: Nur innerhalb der angegebenen Kompensation (± 15 mm horizontal / ± 8 mm vertikal) betreiben, um Fehlführung und erhöhte Belastung zu vermeiden.
- Kompatibilität: Einsatz nur mit vorgesehenen Stromabnehmern (081101 / 081102) für Überfahrt.
Montagehinweise
Für die Funktionssicherheit ist die geometrisch korrekte Positionierung des Einfahrtrichters zur Schleifleitung maßgeblich. Der Normalabstand „a“ (zwischen Stromabnehmermittelachse und Schleifleitungsschiene) ist am Aufhängepunkt des Einfahrtrichters über den Aufhängeabstand „b“ so anzupassen, dass das geforderte Durchfahrtmaß „c“ an dieser Stelle gewährleistet ist.
Technische Daten (Typenübersicht)
| Ausführung | Polzahl | Länge | Gewicht | Artikel-Nr. |
|---|---|---|---|---|
| 2P L=230MM NE | 2 | 230 mm | ca. 0.190 kg | 081182-20x2x08 |
| 3P L=230MM NE | 3 | 230 mm | ca. 0.28 kg | 081182-20x3x08 |
| 4P L=230MM NE | 4 | 230 mm | ca. 0.37 kg | 081182-20x4x08 |
Einbaugeometrie (Abstände)
| Stromabnehmer-Typ | Normalabstand a | Aufhängeabstand b | Durchfahrtmaß c |
|---|---|---|---|
| Kurzarm-Stromabnehmer | 50 mm | 38 mm | 60 mm |
| Langarm-Stromabnehmer | 75 mm | 43 mm | 90 mm |
Passende Artikel/Zubehör
- Stromabnehmer 081101 (Kurzarm) – kompatibler Stromabnehmer für Überfahrten mit Einfahrtrichtern
- Stromabnehmer 081102 (Langarm) – kompatibler Langarm-Stromabnehmer für Überfahrten
- Einfahrtrichter lang – Alternative für größere Überfahr-/Trennstellenabstände
- Endkappe 0811 – Abschluss und Berührungsschutz am Schienenende, auch für Überfahrten relevant
- SingleFlexLine 0811 Schleifleitungsschienen – Schienenbasis für den Streckenaufbau
