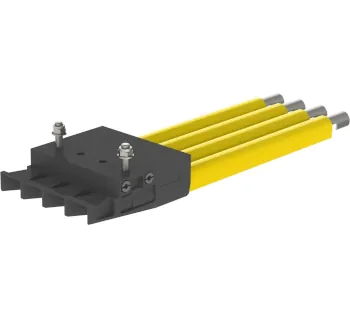

Wampfler Endkappe 0811
Die Conductix-Wampfler Endkappe 0811 schließt das freie Schienenende der SingleFlexLine 0811 ab und sorgt für Berührungsschutz. Zusätzlich kann sie als Überfahrtelement für Stromabnehmer genutzt und mit Einspeiseschuhen als Einspeisepunkt aufgerüstet werden.
- Abschluss des Schienenendes mit Berührungsschutz
- Überfahrtelement für die Überfahrt der Stromabnehmer zwischen getrennten Abschnitten
- Nachrüstbar: Mit Einspeiseschuhen als Einspeisepunkt nutzbar
- Montage am Tragprofil mit M5-Schrauben (Bohrungen bauseits nach Layout)
- Varianten für verschiedene Polzahlen verfügbar
Die Conductix-Wampfler Endkappe 0811 schließt das freie Schienenende der SingleFlexLine 0811 ab und sorgt für Berührungsschutz. Zusätzlich kann sie als Überfahrtelement für Stromabnehmer genutzt und mit Einspeiseschuhen als Einspeisepunkt aufgerüstet werden.
- Abschluss des Schienenendes mit Berührungsschutz
- Überfahrtelement für die Überfahrt der Stromabnehmer zwischen getrennten Abschnitten
- Nachrüstbar: Mit Einspeiseschuhen als Einspeisepunkt nutzbar
- Montage am Tragprofil mit M5-Schrauben (Bohrungen bauseits nach Layout)
- Varianten für verschiedene Polzahlen verfügbar
Informationen: Endkappe 0811
Die Endkappe 0811 dient als Abschluss und Berührungsschutz eines freien Schienenendes im System SingleFlexLine 0811. Sie wird auf dem Tragprofil montiert und schützt das Systemende zuverlässig vor unbeabsichtigtem Kontakt.
Zusätzlich kann die Endkappe als Überfahrtelement eingesetzt werden, um die Überfahrt der Stromabnehmer (Schleifkontakt) zwischen zwei getrennten Schienenabschnitten zu ermöglichen. In Verbindung mit Einspeiseschuhen kann die Endkappe außerdem als Einspeisepunkt verwendet werden.
Einsatzbereiche
- Fördertechnik und Materialflussanlagen mit Endabschlüssen von Schleifleitungsstrecken
- Elektrohängebahnen (EHB) und schienengeführte Transportsysteme mit definierten Streckenenden
- Anlagenabschnitte, die eine Überfahrt zwischen getrennten Schienenabschnitten benötigen
- Strecken, bei denen ein Systemende bei Bedarf als Einspeisepunkt ausgeführt werden soll
Varianten & Unterschiede
Die Endkappe 081174 ist in Ausführungen für unterschiedliche Polzahlen verfügbar und wird auf der Typenseite mit einer einheitlichen Länge von 89 mm geführt. Die Varianten unterscheiden sich über die Polzahl (z. B. 1P bis 6P) sowie die zugehörige Artikel-Nr.
Montagehinweise
- Die Endkappen werden mittels M5-Schrauben auf das Tragprofil geschraubt.
- Die Bohrlöcher müssen bauseits gemäß Layout gebohrt werden.
- Einsatz als Einspeisepunkt ist in Verbindung mit Einspeiseschuhen möglich.
Sicherheitsaspekte
- Die Endkappe stellt den Berührungsschutz an einem freien Schienenende sicher.
- Hinweis für Schutzleiter-Anwendungen: Für Schutzleiterverbindungen sind die Einspeiseschuhe mit Quetschverbindung zu verwenden.

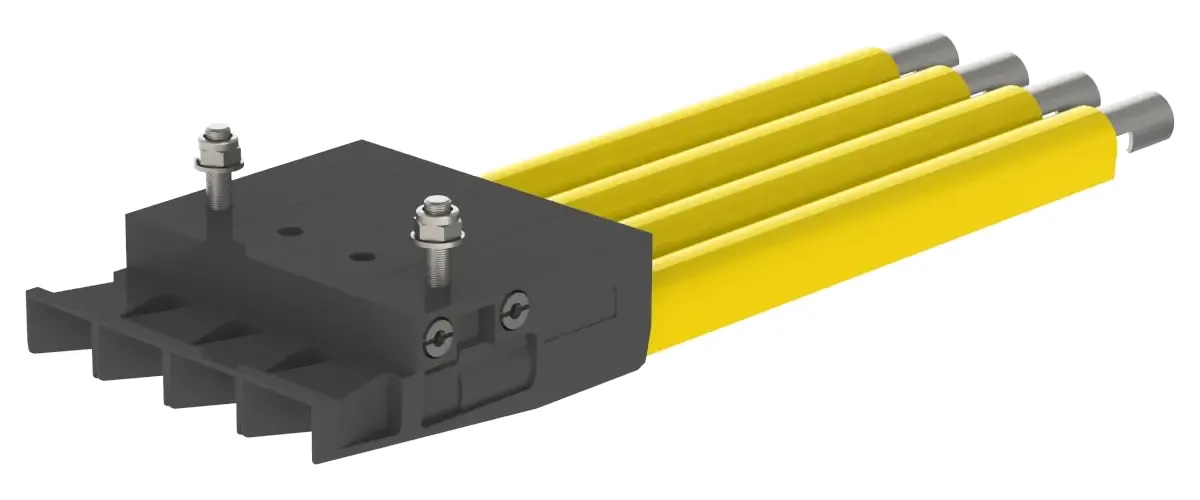

Produktbild
Technische Daten (Typenübersicht)
| Ausführung | Polzahl | Länge | Gewicht | Artikel-Nr. |
|---|---|---|---|---|
| Endkappe 0811 1P L=89MM | 1 | 89 mm | 0.025 kg | 081174-20x1x0 |
| Endkappe 0811 3P L=89MM | 3 | 89 mm | 0.09 kg | 081174-20x3x0 |
| Endkappe 0811 4P L=89MM | 4 | 89 mm | 0.115 kg | 081174-20x4x0 |
| Endkappe 0811 5P L=89MM | 5 | 89 mm | 0.14 kg | 081174-20x5x0 |
| Endkappe 0811 6P L=89MM | 6 | 89 mm | 0.165 kg | 081174-20x6x0 |
Passende Artikel/Zubehör
- Einspeiseschuhe – zur Nutzung der Endkappe als Einspeisepunkt
- Einspeisung 0811 – Einspeiseverbinder zur Netzanbindung am Bajonettteil
- Lufttrennstelle 0811 – Segmentierung; ebenfalls mit Einspeisemöglichkeit
- Schienenverbinder – Verbindung der Schienensegmente im System 0811
- SingleFlexLine 0811 Schleifleitungsschienen – passende Schienenprofile für den Streckenaufbau
