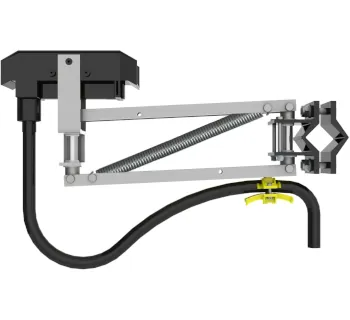

Wampfler Stromabnehmer 08130

Der Stromabnehmer 08130 ist ein Einzelstromabnehmer für das isolierte Schleifleitungssystem SinglePowerLine Programm 0813 und stellt die schleifende elektrische Verbindung zwischen Schleifleitungsschiene und bewegtem Verbraucher her.

Funktion und Einsatzbereiche

Die Stromabnehmer führen Energie sicher von der festen Schleifleitung zu verfahrbaren Verbrauchern wie Brücken- und Portalkranen, Prozesskranen, Containerkranen sowie People-Mover- und Fahranlagensystemen.

Durch ihre robuste Bauweise, hohe Dauerstromtragfähigkeit und zuverlässige Kontaktierung sind sie für anspruchsvolle Industrieumgebungen mit hohen Schalthäufigkeiten und langen Fahrwegen ausgelegt.

Konstruktive Merkmale

• Eingriff von unten für hängend montierte Schleifleitungen Programm 0813.
• Mechanisch entkoppelter Mitnehmerarm zur Reduzierung von Schwingungen und Kontaktverlusten.
• Schleifkohlen mit großer Kohlenlänge von 160 mm für lange Standzeiten.
• Flexible Anschlussleitung mit 70 mm² Querschnitt zur sicheren Stromübertragung.
• Ausführungen in Standardstahl- und Edelstahl (SS)-Varianten für korrosive Umgebungen.

Leistungs- und Variantenübersicht

Der Stromabnehmer 08130 ist als Phase- (PH) und PE-Stromabnehmer verfügbar. Es stehen Einfachstromabnehmer mit 250 A sowie Doppelstromabnehmer mit 2 × 250 A = 500 A Dauerstrom pro Pol zur Verfügung.

Typische Bezeichnungen sind:

• 1P1PH 250A70 – 1-poliger Phasen-Stromabnehmer, 250 A
• 1P1PE 250A70 – 1-poliger PE-Stromabnehmer, 250 A
• 1P2PH 250A70 – 1-poliger Doppel-Phasen-Stromabnehmer, 500 A
• 1P2PE 250A70 – 1-poliger Doppel-PE-Stromabnehmer, 500 A

Die Ausführungen sind mit unterschiedlichen Revisionen (REV B, REV S) sowie optionaler Trichterüberfahrt erhältlich, um Überfahrstellen im Schleifleitungssystem sicher zu passieren.

Sicherheits- und Applikationshinweise

• PE-Stromabnehmer sind immer redundant, mindestens als Doppelstromabnehmer, auszuführen.
• Für den Umrichterbetrieb sollten auch Phasen-Stromabnehmer redundant ausgelegt werden, um Abschaltungen durch kurzzeitigen Kontaktverlust zu vermeiden.
• Die Mittelachse des Stromabnehmers muss exakt mit der Mittelachse der Schleifleitung übereinstimmen; das Einbaumaß zwischen Mitnehmerarm und Gleitfläche ist zwingend einzuhalten.

Technische Daten (Auszug)
