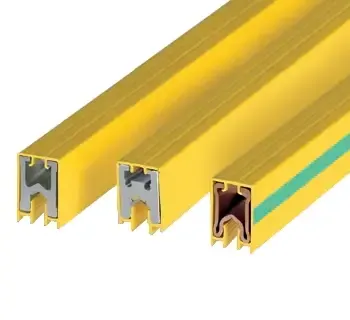

Die Wampfler Schleifleitungsschiene (isolierte SinglePowerLine 0813) ist eine bewährte Lösung zur sicheren und verlustarmen Stromzuführung für bewegte Verbraucher. Durch die Auswahl verschiedener Leitermaterialien (Kupfer, Aluminium/Edelstahl, CopperECO III) lässt sich das System gezielt an Leistungsbedarf und Umgebungsbedingungen anpassen.
Die Schleifleitungsschiene bildet den stabilen Grundkörper aus Leitermaterial mit berührungssicherem Isolationsprofil und ist für modulare Anlagenkonzepte ausgelegt (linear und in Kurven). So entsteht eine skalierbare Energiezuführung mit hoher Anlagenverfügbarkeit und materialgerechter Auslegung für Innen- und Außenanwendungen.
| Merkmal |
Beschreibung |
| System |
Isolierte Schleifleitungsschienen 0813 für bewegte Verbraucher |
| Leitermaterial |
Kupfer (Elektrolyt),
Aluminium mit Edelstahllauffläche,
CopperECO III
|
| Einsatzumgebungen |
Innen- und Außenbereich; je nach Material auch seewassergeeignet |
| Stromübertragung |
Für hohe Ströme ausgelegt; abhängig von Querschnitt und Ausführung |
| Betriebsarten |
Kontinuierlicher Fahrbetrieb und (materialabhängig) Stillstandsbetrieb |
| Wartung |
Verschleißarme Laufflächen; regelmäßige Sicht- und Funktionsprüfung empfohlen |
Leitermaterialien und Varianten
Die Schleifleitungsschienen 0813 sind in unterschiedlichen Materialausführungen verfügbar. Dadurch kann die Anlage auf Stromstärke, Spannungsfall, Korrosion und Einsatzumgebung abgestimmt werden.
| Leitermaterial |
Charakteristik |
Typische Eignung |
| Kupfer (Cu) |
Höchste Leitfähigkeit, geringer Spannungsfall |
Sehr hohe Ströme, auch im Stillstandsbetrieb; in aggressiven/korrosiven Atmosphären nur eingeschränkt empfehlenswert
|
| Aluminium mit Edelstahllauffläche |
Ökonomisch und robust; Edelstahllauffläche spaltfrei verbunden |
Wirtschaftliche Lösung mit gutem Verschleißverhalten; je nach Ausführung auch für Außenanwendungen
|
| CopperECO III |
Verbesserte Leitfähigkeit gegenüber Alu/Edelstahl |
Anspruchsvolle Außen- und Seewasser-Umgebungen; hohe Stromübertragung auch im Stillstand
|
| Ausführung |
Nennstromklasse |
Hinweis |
| Aluminium/Edelstahl |
500 A / 800 A / 1000 A |
Wirtschaftliche Ausführung mit verschleißarmer Lauffläche |
| CopperECO III |
500 A / 800 A / 1000 A |
Leitfähigkeits-Alternative zwischen Kupfer und Alu/Edelstahl |
| Kupfer |
500 A / 800 A / 1250 A |
Maximale Leitfähigkeit und geringe Verluste bei hohen Strömen |
Einsatzbereiche
Die Schleifleitungsschiene wird zur Energieversorgung bewegter Einheiten eingesetzt, insbesondere dort, wo lange Fahrwege, hohe Verfügbarkeit und materialgerechte Ausführung gefragt sind.
- Krananlagen und Hebezeuge: Hallen-, Portal- und Hafenkrane mit langen Fahrwegen und hohen Lastzyklen
- Fördertechnik und EHB: Transferwagen sowie Shuttle-Systeme in intralogistischen Anlagen
- Regalbediengeräte (AS/RS): konstante Energieversorgung für dynamische Lagerprozesse
- Außenanlagen: korrosive Umgebungen wie Küsten, Werften oder Containerterminals (materialgerecht ausrüstbar)
- Prozesstechnik: z. B. Stahl- und Walzwerke, Recycling sowie Anwendungen mit anspruchsvollen Medien
- Sondermaschinen: modulare Systemkomponenten für individuelle Fahrprofile und Layouts
Sicherheit, Schutzarten und Normen
Das System SinglePowerLine 0813 ist als Sicherheitsschleifleitung ausgelegt und berührungsgeschützt (ausführungsabhängig). Die Schutzart hängt vom Stromabnehmereingriff ab und ist für die sicherheitstechnische Bewertung der Gesamtanlage relevant.
| Aspekt |
Einordnung für den Einsatz |
| Schutzart (IP) |
Bei vertikalem Stromabnehmereingriff: IP23 (DIN EN 60529 / VDE 0470-1).
Bei horizontalem Stromabnehmereingriff: IP21.
|
| Berührungsschutz |
Fingereingriffsichere Ausführung (bei Stromabnehmer nur im Eingriff); außerhalb des Eingriffs sind zusätzliche Schutzmaßnahmen anlagenseitig vorzusehen
|
| Relevante Normen |
DIN EN 60664-1 (Isolationskoordination),
DIN EN 60204-1 / DIN EN 60204-32 (Sicherheit von Maschinen – elektrische Ausrüstung, u. a. für Hebezeuge),
DIN EN 60529 (Schutzarten / IP-Code)
|
Montage- und Betriebshinweise
- Planung und Installation durch qualifiziertes Fachpersonal
- Materialwahl passend zu Medium, Temperatur, UV- und Korrosionsbelastung
- Regelmäßige Sicht- und Funktionsprüfung der Stromabnehmer und Laufflächen
- Nur geprüfte Originalkomponenten und kompatibles Zubehör verwenden
- Außenbetrieb: je nach Umgebungsbedingungen sind zusätzliche Maßnahmen (z. B. Isolatoren, Schutzdach, optional Heizung) zu berücksichtigen
- Mechanische Sicherheit: anlagenseitig sind geeignete Maßnahmen zur Vermeidung von Quetschgefahren vorzusehen (Sicherheitsabstände bzw. Schutzmaßnahmen)
Optionen und Systemkomponenten
- Geradelemente und Kurven zur Anpassung an den Fahrweg
- Einspeisungen und Dehnungsstücke für die Systemintegration
- Stromabnehmer, Halterungen, Endkappen und Kennzeichnung als ergänzende Komponenten
- Konfektion nach Vorgabe: Querschnitte, Polzahl, Befestigungsabstände
- Zubehör für Außen- und Seewasser-Betrieb (material- und ausführungsabhängig)
Passende Artikel/Zubehör
Für eine vollständige Installation der Schleifleitungsschiene 0813 sind passende Systemkomponenten sinnvoll, die Montage, Einspeisung, Streckentrennung und sichere Ein-/Ausfahrbereiche unterstützen.
- Schienenhalter 0813: mechanische Aufnahme und selbstausrichtende Halterung
- Schienenverbinder: verbindet Schienenenden für durchgängige Strecken
- Einspeiseverbinder: elektrische Einspeisung anstelle eines Schienenverbinders
- Endkappen 0813: Abschluss und Berührungsschutz freier Schienenenden
- Lufttrennstelle 0813: galvanische Trennung von Teilstrecken (z. B. Wartungsabschnitte)
- Einfahrtrichter 0813: kontrolliertes Ein- und Ausfahren von Stromabnehmern, Zentrierung
- Stromabnehmer 08130: schleifende Verbindung zwischen Schiene und bewegtem Verbraucher
- Erdungs- und Kurzschlusseinrichtung: Schutzeinrichtung für Service- und Wartungsarbeiten
